中空吹塑成型模具结构设计

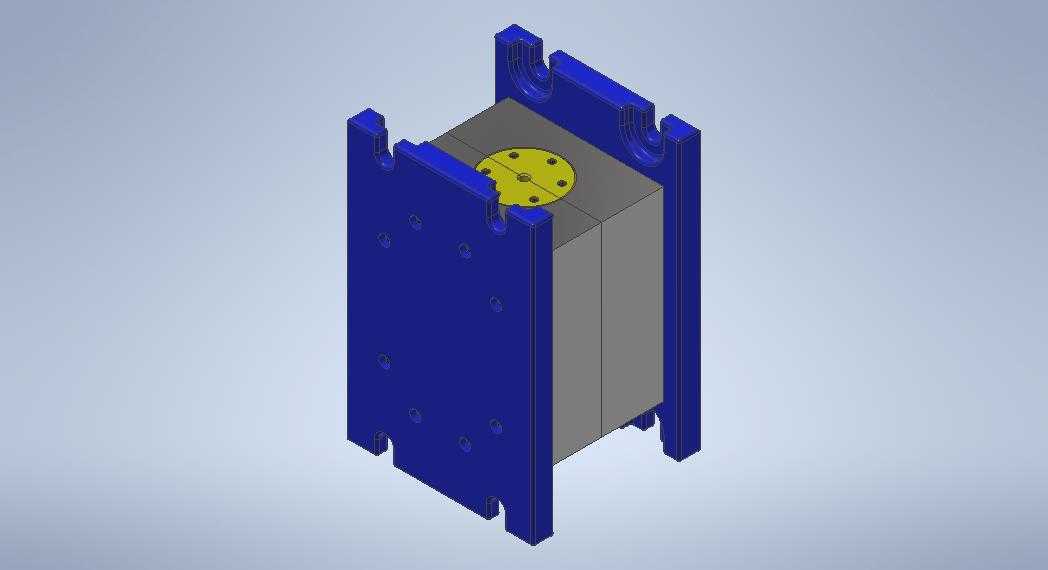

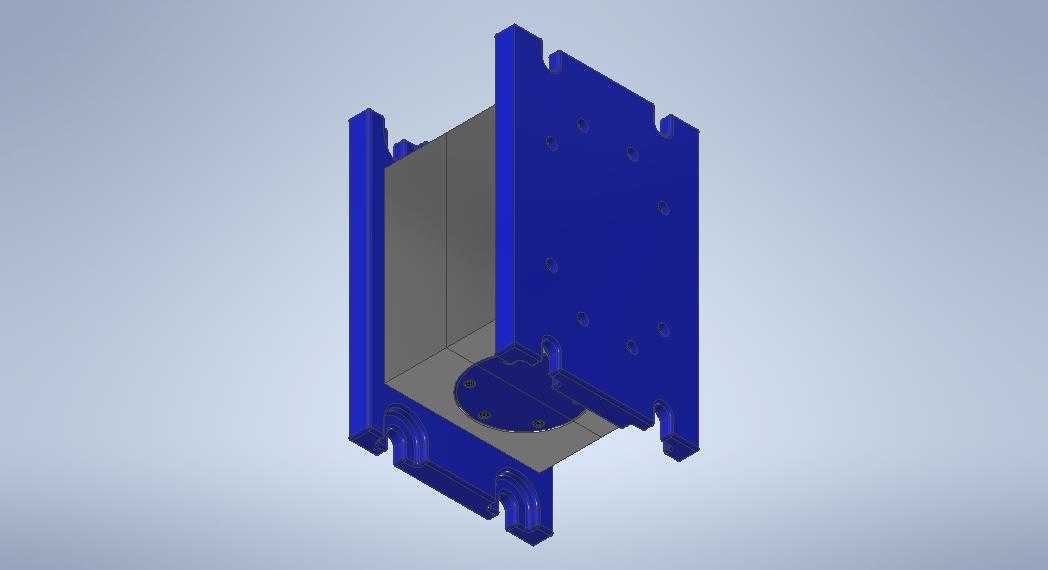

　　这套中空吹塑模具的整体结构围绕量产中空塑料制品的成型需求搭建，在日化包装、工业储液容器、汽车中空管路配件的生产场景中，这类模具直接安装在对应规格的吹塑机锁模工位上，完成型坯夹持、型腔闭合、压缩空气吹胀、冷却定型、制品顶出的完整工序。整套模架采用双侧立式导向板作为主体支撑，两侧蓝色构件为带安装槽的模架固定板，板体上预留的多组沉孔与通孔分别对应锁模机构连接、导向件固定、冷却水路排布的安装需求，安装槽的开口尺寸匹配主流吹塑机的动定模板装夹基准，现场上机时不需要额外加工转接板，直接通过压板或者螺栓就能完成模架与设备的对位固定，安装边界的长宽高尺寸适配10升容积以内中空制品的成型开模行程，

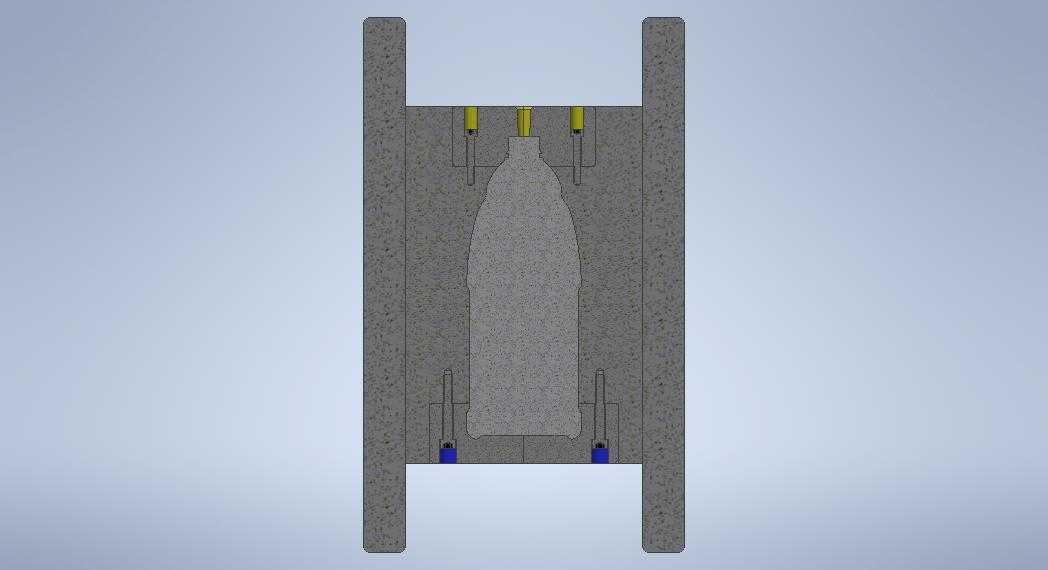

　　开模后两侧模板的间距足够留出制品取出与机械手取件的操作空间。模具的核心成型区域设置在两组模架中间，灰色部分为两半对合的型腔镶块，镶块分型面经过贴合研配，合模后可以完全包裹挤出机送出的熔融型坯，分型面上开设的余料槽能够容纳合模时被挤出的多余熔料，避免飞边过厚增加后续修边工作量。型腔顶部的黄色圆形构件为吹气口安装固定板，板上均匀分布的固定孔用来锁紧吹气杆与密封组件，生产时压缩空气从该位置通入熔融型坯内部，将软质熔料吹胀贴紧型腔内壁，型腔内壁的轮廓完全按照目标中空制品的外壁形貌加工，表面粗糙度控制在适合塑料制品脱模的区间，部分带倒扣的局部位置可以单独设置抽芯镶块，开模时先完成侧向抽芯再分开主模板，避免硬拉伤制品表面。

　　冷却回路的排布顺着型腔轮廓走向在镶块内部钻孔加工，通入循环冷却水后可以快速带走熔料传递的热量，让吹胀后的制品在型腔内快速冷却定型，减少成型周期。模架两侧的立式板件除了承担安装固定作用，还集成了合模导向的限位结构，板体上的凹凸卡位在合模终段可以起到定位锁止的效果，避免两半型腔出现错位错模，保证成型后制品的壁厚均匀、合模线平整。整套结构没有多余的复杂冗余部件，日常生产维护时可以直接拆开两侧固定螺栓，将型腔镶块从模架中抽出清理料渣、更换磨损的密封件，针对不同规格的同系列中空制品，只需要更换中间的型腔镶块与吹气口适配组件，外侧模架可以重复通用，大幅降低多品种生产的模具投入成本。设计过程中优先考虑了吹塑工艺的特有需求：

　　合模时需要足够的夹紧力封住型坯上下两端，避免压缩空气泄漏导致制品吹不饱满，因此模架板件的厚度经过刚性校核，在额定锁模力下不会出现挠曲变形，分型面全程保持均匀贴合；开模行程的设置兼顾了制品高度与机械手取件路径，不会出现开模距离不足刮伤制品的问题；所有安装孔位的位置度公差按照设备装夹基准设定，上机后不需要反复调校就能保证两半型腔同轴对齐。在实际车间生产场景里，这类模具常用来加工化工包装桶、汽车燃油箱附件、中空玩具壳体等产品，结构稳定、装拆便捷的特性能很好适配批量连续生产的节奏，日常换产、保养的操作难度低，对现场操机人员的技能要求友好。
