90度金属支撑钢结构构件设计

　　该90度金属支撑结构属于工业场景中常见的承重支撑类构件，主要应用于厂房架空管线铺设、轻型物料输送线侧向支撑、小型设备操作平台悬挑加固、厂区管廊转角承重等场景，在需要单侧悬挑承重且安装空间受限的转角位置，这类三角斜撑式钢结构的受力表现远优于直连式悬臂支架。从实际使用场景来看，这类构件常被用于车间内压缩空气管路、电缆桥架的转角悬挑固定，也可作为小型自动化设备旁的操作工位置物台支撑，或是轻型输送带的端部承重支架，在不占用地面通行空间的前提下，提供稳定的上部承载能力。

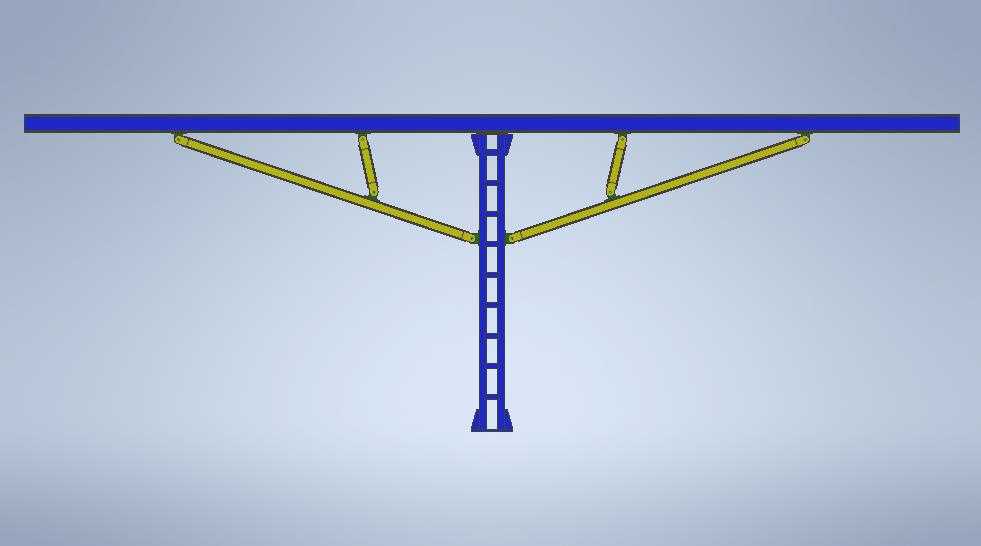

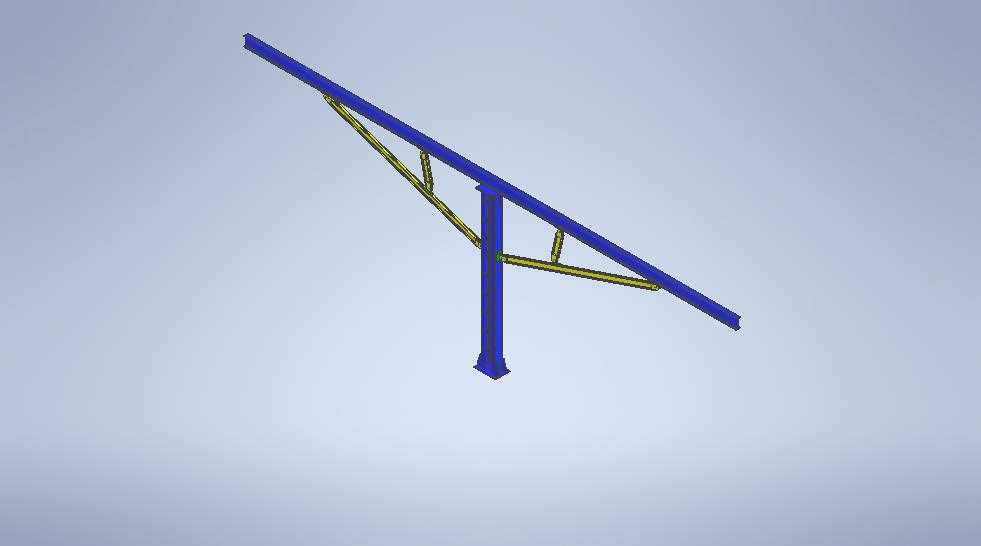

　　从结构设计思路来看，该构件采用中心立柱加双侧斜撑的受力体系，中心立柱为垂直方向的主要传力构件，采用等截面开孔型材设计，立柱上的等距排布开孔一方面用于降低构件自身重量，另一方面可作为上部横梁、斜撑构件的安装调节位，适配不同悬挑长度的安装需求。上部水平横梁为主要承载工作面，采用整根等截面型材制作，与中心立柱顶部采用刚性连接，保证横梁受载时的挠度控制在工程允许范围内。两侧斜撑采用对称布置形式，斜撑一端连接在横梁靠近端部的位置，另一端连接在中心立柱的中下部，形成稳定的三角受力结构，将横梁承受的竖向荷载通过斜撑分解为轴向压力与拉力，传递至中心立柱，再由立柱底部的安装底座传递至地面或安装基面，这种受力形式可有效降低横梁根部的弯矩集中问题，避免长期受载出现焊缝开裂或型材变形。

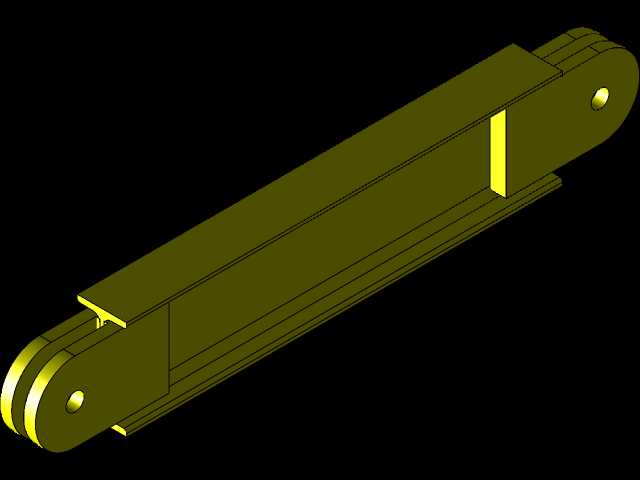

　　从安装边界来看，该构件底部为带安装孔的法兰式底座，可通过膨胀螺栓固定在混凝土地面，也可通过焊接或螺栓连接固定在钢制设备基座上，安装时需保证中心立柱的垂直度偏差不超过千分之一，避免受载后出现侧向倾覆力矩。上部横梁的顶面为安装工作面，预留的安装孔位可适配不同规格的管夹、设备安装脚座，横梁长度方向可根据实际安装需求进行裁切调整，裁切后需重新在对应位置加工斜撑连接孔，保证斜撑的受力角度维持在30度至45度的最优区间，该角度区间内斜撑的轴向受力最为合理，材料利用率最高。斜撑构件采用与横梁同规格的型材制作，两端采用铰接式连接节点，可在安装时微调角度，抵消部分安装误差带来的附加应力，同时在受载时可允许微小的形变位移，避免节点处出现应力断裂。

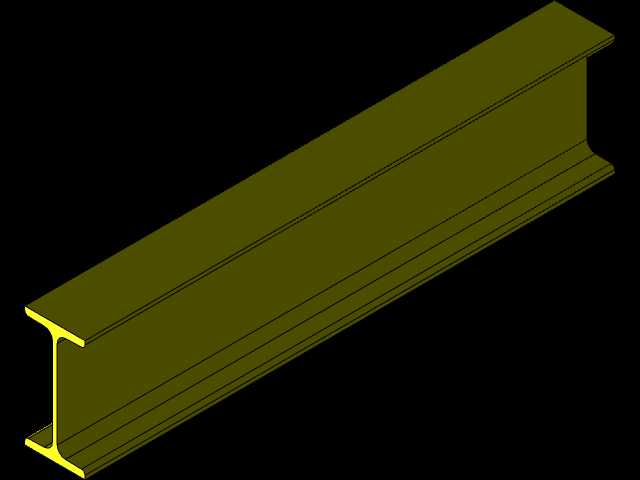

　　从功能特性来看，该钢结构构件的整体承重能力根据型材壁厚不同可覆盖50kg至300kg的上部静载需求，适用于多数轻型工业承载场景，构件表面可根据使用环境做镀锌、喷塑等防腐处理，适配潮湿、多粉尘的车间环境。相较于传统的焊接式固定支架，该构件的模块化开孔设计支持现场快速组装调整，无需在现场进行大量焊接作业，降低安装施工的难度与周期，同时在后期需要调整承载位置或悬挑长度时，可通过松开螺栓调整斜撑与横梁的连接位置快速完成改造，无需整体更换构件。在实际建模过程中，该结构的所有型材截面均采用标准工业型材参数，连接节点的孔位、螺栓规格均符合通用机械安装标准，可直接导出工程图用于下料加工，各部件的装配间隙预留了0.2mm的安装公差，保证实际加工组装时不会出现干涉问题。立柱上的等距开孔间距采用标准模数设计，可与常规的工业铝型材配件、型钢连接件通用，进一步提升构件的适配性，在不同的安装场景下无需单独定制连接配件，降低整体的使用成本。
