带轮翻盖环卫塑料垃圾桶结构设计

　　带轮翻盖式环卫垃圾桶主要服务于城市道路保洁、居民小区生活垃圾集中收纳、厂区车间废弃物暂存、商业楼宇后勤清运以及公园景区公共卫生点位布置。这类容器在日常使用中需要反复经历开盖投放、满桶推移、环卫车辆提桶倾倒、冲洗复位等循环动作，因此结构设计不能只关注外观造型，还要把桶体刚度、轮轴受力、翻盖铰接寿命、桶口配合以及与清运机具的抓取边界统一考虑。

　　从实际用途看，该类产品承担的是散装固体废弃物的临时收集与短距离转运。桶身采用直立深腔形式，能够在有限占地面积内获得较大容纳体积；上部开口配合可翻转桶盖，可减少异味扩散、雨水进入和轻质垃圾外飘；底部单侧设置行走轮，另一侧保留桶底支撑边，静止时桶体稳定落地，清运人员只需将桶体向后倾斜，使轮组承载主要重量，即可完成推移和转向。这种“两轮加底边”的布置在环卫作业中非常常见，兼顾了低速移动便利性和停放可靠性。

　　建模时应优先处理桶体的薄壁塑料件特征。桶壁并非简单等厚直筒，上部口沿需要设置加强翻边，以承受提桶机构夹持和倾倒时的局部载荷；桶身侧壁通常带有竖向筋条或微幅拔模斜面，既有利于注塑成型脱模，也能提高空桶和满载状态下的抗侧压能力。底部区域是受力重点，除轮轴安装座外，还应布置放射状或网格状加强筋，避免桶体满载后在地面拖拽、磕碰台阶时出现底角开裂。桶底前缘与地面接触的位置可适当加厚，形成耐磨边，减少长期推移造成的材料磨损。

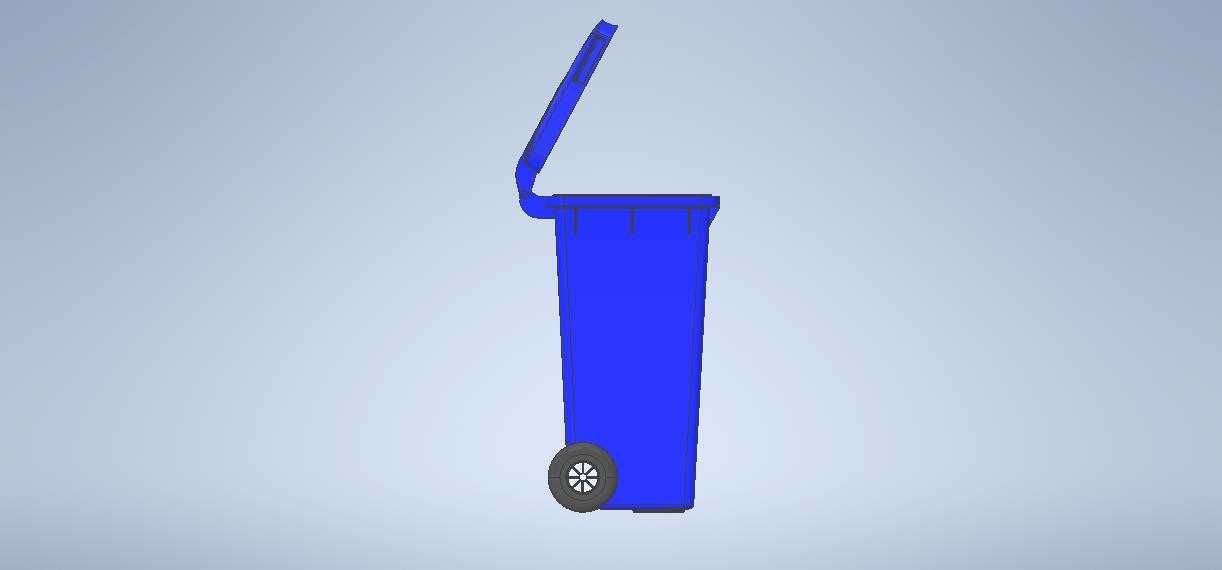

　　翻盖结构通过后部铰接点与桶身连接，开启后依靠铰链轴线位置和盖体重心保持上扬姿态，投放垃圾时不需要人工持续扶持。盖体前缘通常设置扣合边或搭接唇边，闭合后可覆盖桶口并限制侧向窜动；若用于户外场景，盖与桶口之间的配合不宜过紧，需要考虑塑料件受热膨胀、低温脆化以及污物附着后的开合可靠性。铰链处应保留足够转动间隙，避免盖体在大角度开启时与桶口后沿发生干涉。对于需要频繁开盖的点位，还可以在铰接区域评估扭簧、阻尼件或配重结构的安装空间，但基础模型应先保证无附加件时转动路径清晰。

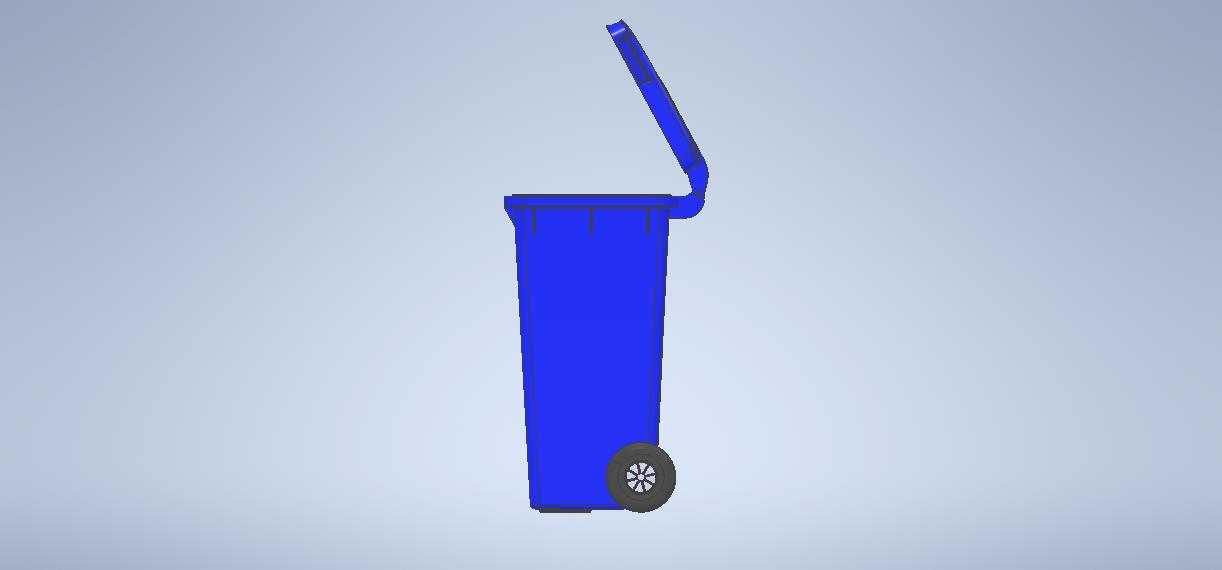

　　行走轮组件由轮胎外形、轮毂、轮轴和支座构成。轮体位于桶体下部后侧，轴线应与桶底支撑边保持合理距离：轴距过小会导致倾斜推移时稳定性不足，轴距过大则增加桶底长度并影响直立停放。轮毂中心与支座孔需要同轴，轴端可采用卡簧、销钉或一体式限位结构防止脱出。轮径选择要结合路面条件，小区硬化路面可使用较小轮径，街巷和厂区存在门槛、坡道、碎石时，应适当增大轮径并提高轮缘宽度，以降低推行阻力和卡滞概率。

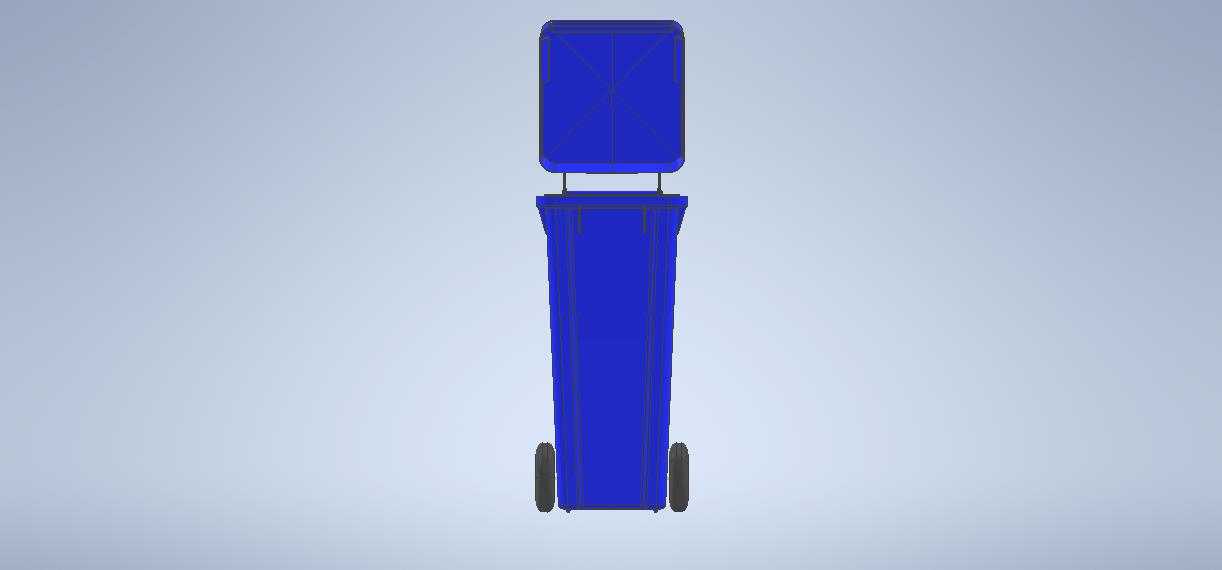

　　外形与安装边界方面，桶体总体呈高窄矩形截面，正面投影简洁，上部桶盖闭合后轮廓不应明显超出桶口外缘；后部铰链凸出量、轮组外宽和桶底加强边是布置时必须校核的三个区域。桶体与垃圾车提升架配合时，桶口前檐、桶身侧面加强筋和底部承托位置要形成稳定受力路径，不能让轮轴承担机械提升载荷。多桶并排摆放时，桶盖开启轨迹、侧向加强筋和轮组外轮廓都应避免相邻桶体干涉；靠墙放置时，后部铰链和开盖后的最大翻转角度需要预留空间。

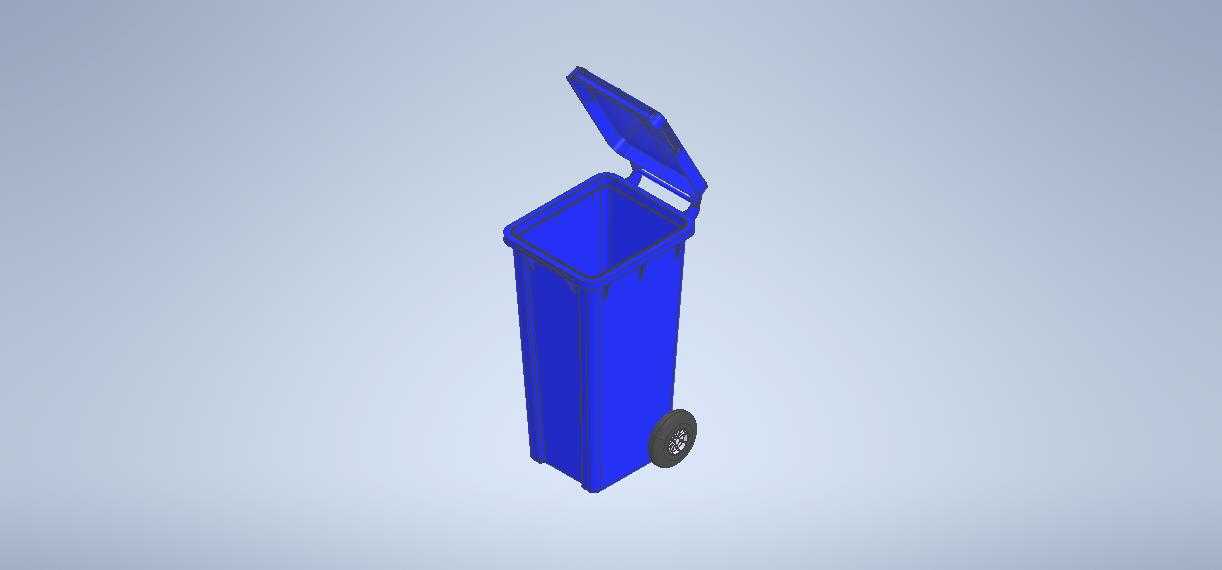

　　在三维结构表达中，可将桶身、桶盖、轮体、轮毂、轴件和铰接销分别建立零件，再按实际装配关系约束。桶身与盖体适合采用薄壁抽壳、拔模、筋板和圆角特征组合建模；轮组部分应体现轮轴同心、轮体转动和支座承载关系。评审时重点检查满载倾翻、开盖极限位置、地面停放、侧向碰撞和提升机构抱夹五种工况，使模型既能表达外观方案，也能反映环卫容器在真实场景中的结构逻辑。
