立式锥底储料供给罐结构设计

　　这套立式锥底储料供给结构，在散料处理、流体中转的生产场景里适配度很高，不管是小型加工车间的原料暂存，还是生产线边的工序间物料中转，都能匹配对应的安装需求。从实际使用的角度看，这类罐体最核心的作用是实现物料的缓存与稳定供给，避免上游物料输送断档导致下游工序停机，同时锥底的结构设计能最大程度减少物料残留，不管是颗粒状的塑料原料、粉状的工业辅料，还是低粘度的流体介质，都能依靠自重顺利从底部出口排出，不需要额外加装复杂的刮料装置，日常维护的工作量能降低不少。

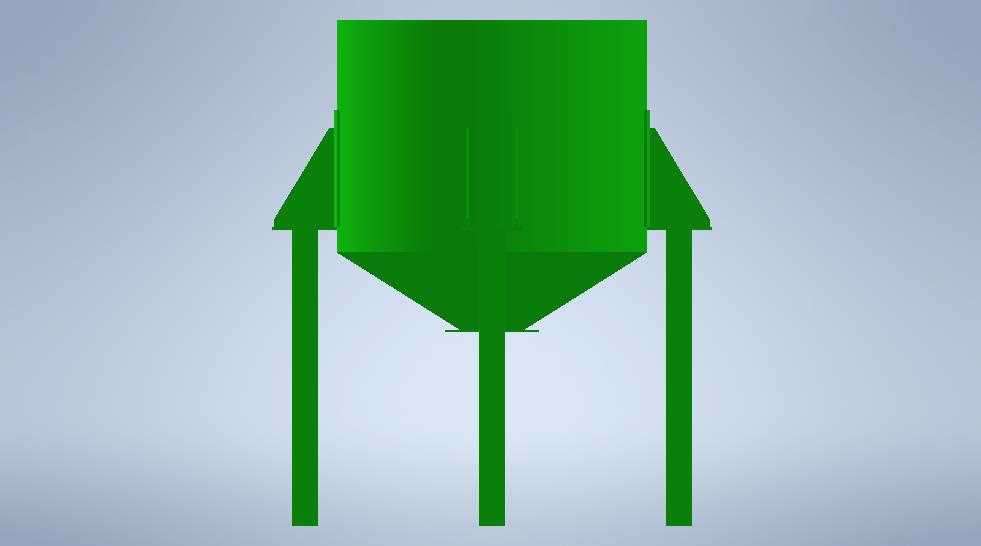

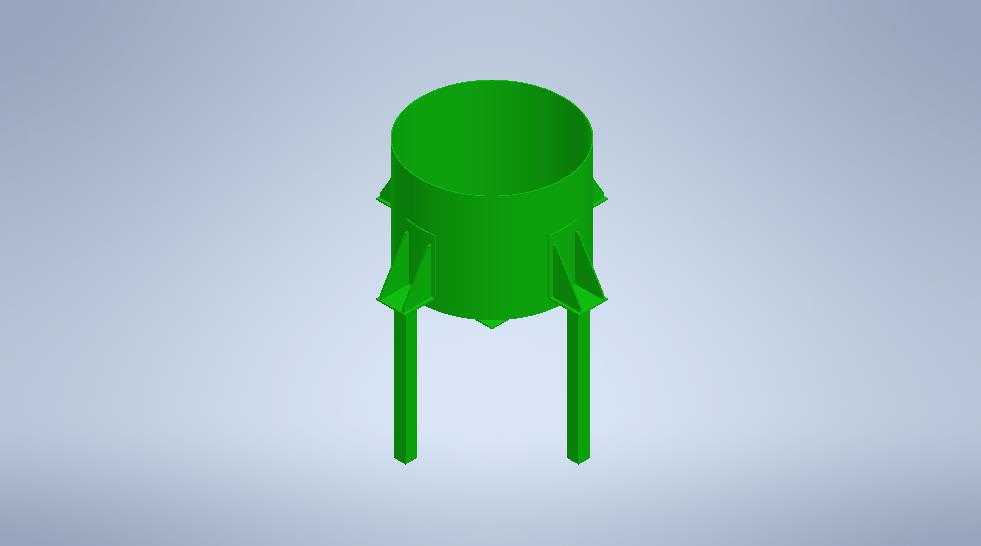

　　设计这套结构的时候，首先要考虑的是安装边界的适配性，三根支腿的分布采用120度等角布置，相比四腿结构，对安装地面的平整度要求更低，在车间地面存在轻微不平整的情况下，更容易通过垫铁调整实现罐体水平，不会出现偏载导致的支腿受力不均问题。支腿的长度预留了足够的底部操作空间，下方可以直接安装出料阀门、输送螺杆或者计量泵，不需要额外搭建高架平台，能节省不少现场安装的土建成本。罐体直筒段的容积是主要的储料空间，直筒段的高度和直径比例控制在1.2:1左右，这个比例既能保证足够的存储容积，又不会因为罐体过高导致物料在底部堆积压实，尤其是针对容易吸潮结块的粉状物料，过高的料柱压力会把底部物料压成块，堵塞出料口，这个比例经过多场景验证，能平衡存储量和出料顺畅度的需求。

　　锥段的锥角设计是整个结构的关键部分，针对不同流动性的物料，锥角的适配范围有明确的工程边界，这套结构采用的55度锥角，属于通用型设计，能覆盖绝大多数流动性中等的工业散料和流体，不会出现物料在锥壁挂料的问题。锥段和直筒段的连接位置做了圆弧过渡处理，没有直角焊缝，一方面能减少焊接应力集中，提升罐体的结构强度，另一方面也避免了直角位置积料的问题，日常清理的时候不需要专门去抠接缝位置的残留物料。顶部的进料口设计在直筒段的中心位置，进料的时候物料能均匀落在罐体中心，不会因为偏载导致罐体侧倾，也能减少物料对罐壁的直接冲刷，延长罐体的使用寿命。

　　从安装尺寸的边界来看，支腿的底部安装孔采用长圆孔设计，允许现场安装的时候有一定的位置调整余量，不需要和预埋螺栓完全精准对位，降低现场安装的对位难度。罐体整体的重心落在三根支腿围成的三角形中心以内，即使罐内物料装载到额定容积的上限，整体的抗倾覆系数也能满足工业设备的安全要求，不需要额外加装地脚拉筋固定，当然如果是在有振动的工况下使用，比如旁边有冲床、破碎机这类振动较大的设备，也可以在支腿底部加装减震垫，减少振动传导导致的物料密实问题。

　　实际使用过程中，这类罐体还可以根据需求加装料位检测装置，在直筒段的上下预留位置可以开孔安装音叉料位计或者阻旋料位开关，实现高低料位的自动报警，和上下游的输送设备联动，实现自动补料、自动停料的无人化运行。罐体的壁厚选择根据存储物料的密度做了匹配，常规密度的物料使用标准壁厚就能满足强度要求，如果是存储密度较大的矿粉、金属颗粒类物料，也可以在这个结构基础上加厚罐壁，或者在直筒段外部加装加强筋，提升罐体的承压能力。出料口的法兰采用标准通用尺寸，能和市面上绝大多数的输送设备、阀门直接对接，不需要单独做转接法兰，减少现场安装的配件准备工作。

　　很多车间在布置这类储料设备的时候，容易忽略罐体上方的检修空间，这套结构的顶部预留了人孔安装位置，日常维护的时候可以打开人孔进入罐内清理、检修，不需要把整个罐体拆下来，后期维护的便利性很高。支腿之间的横撑设计也做了优化，横撑的位置在支腿高度的三分之二处，既能保证支腿的整体刚性，又不会挡住底部出料口的操作空间，工人在底部接料、更换阀门的时候不会被横撑磕碰。整体结构没有复杂的异形曲面，不管是钣金折弯加工还是卷圆焊接，加工难度都很低，普通的机加工车间就能完成制作，不需要特殊的加工设备，加工成本控制得比较好，适合中小批量的生产制作，也方便用户根据自己的实际需求做尺寸调整，比如加高直筒段增加容积，或者调整支腿高度适配不同的出料设备安装高度。
