涡轮增压装置三维结构设计

　　这套三维结构完整呈现了车用涡轮增压单元从进气端到排气端的全部装配关系，建模过程中优先还原了各段流道的空间走向与连接法兰的安装基准，可直接用于动力总成布置阶段的干涉校核与教学演示场景。

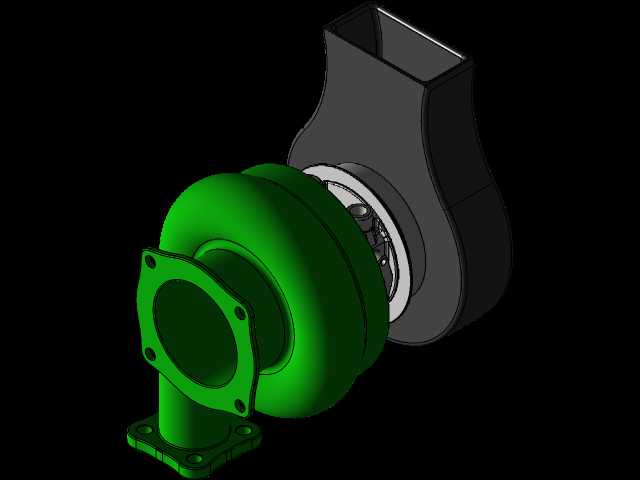

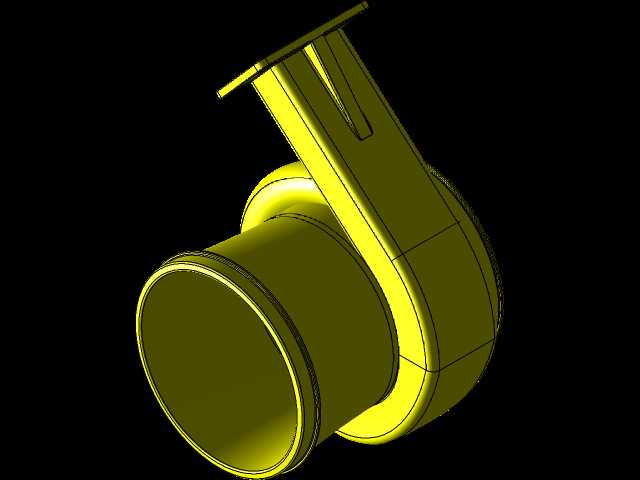

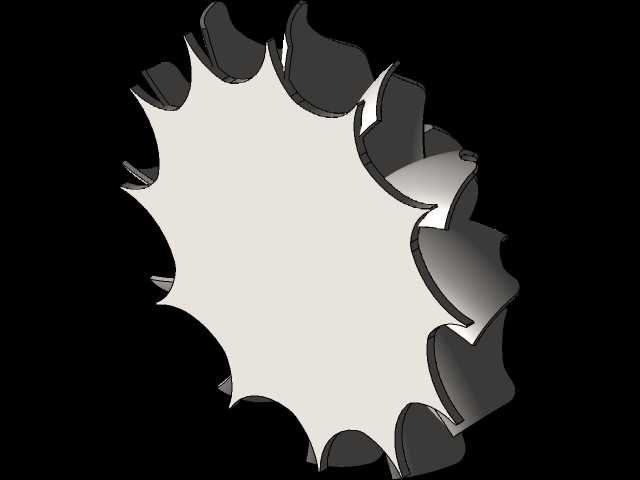

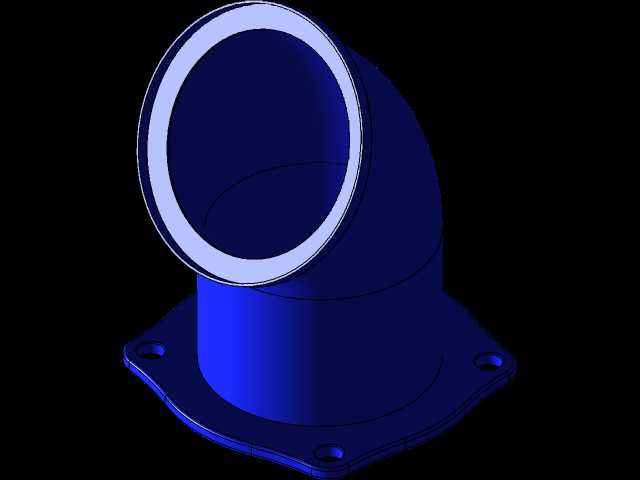

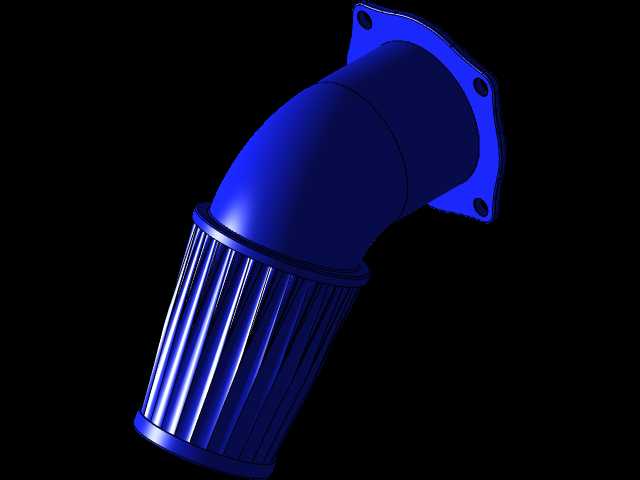

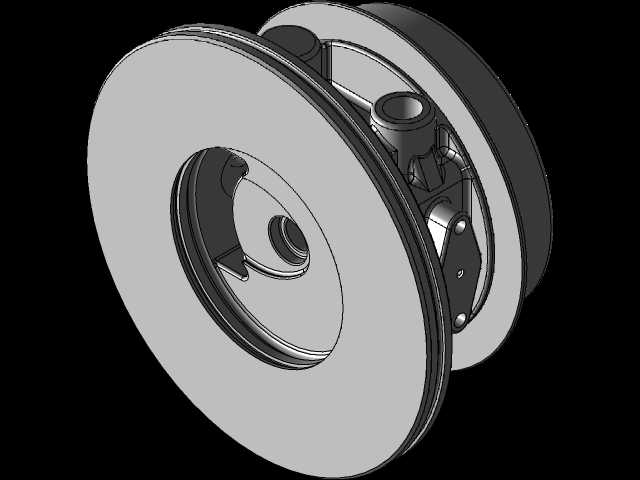

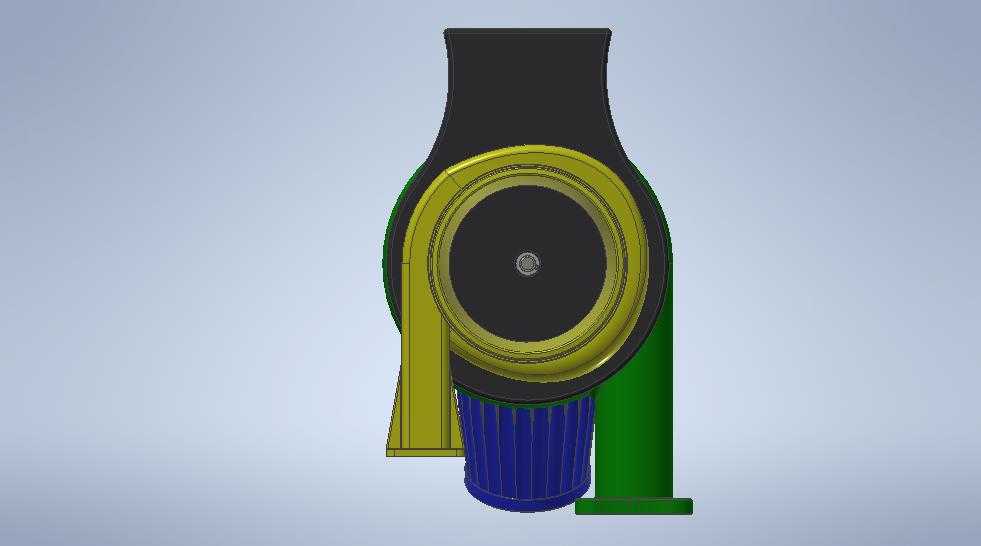

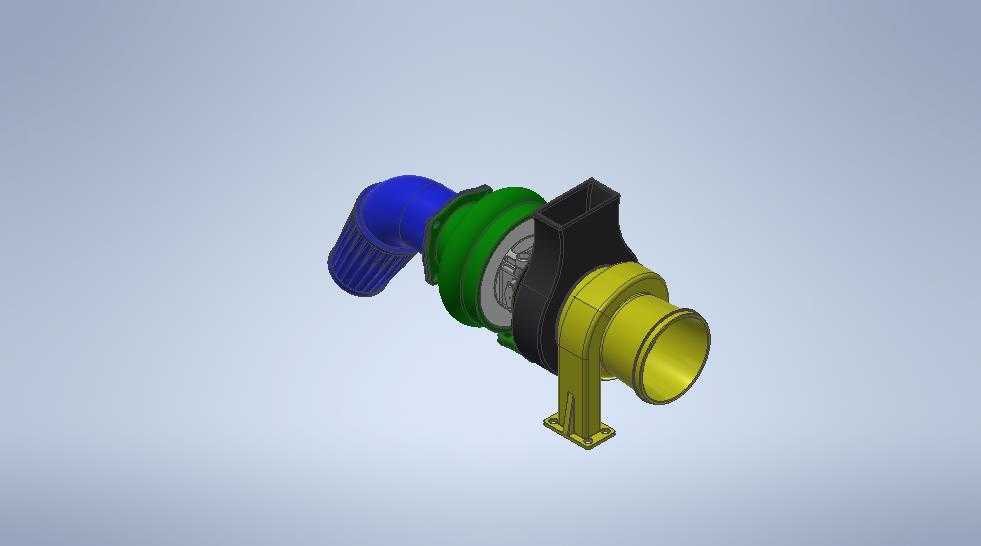

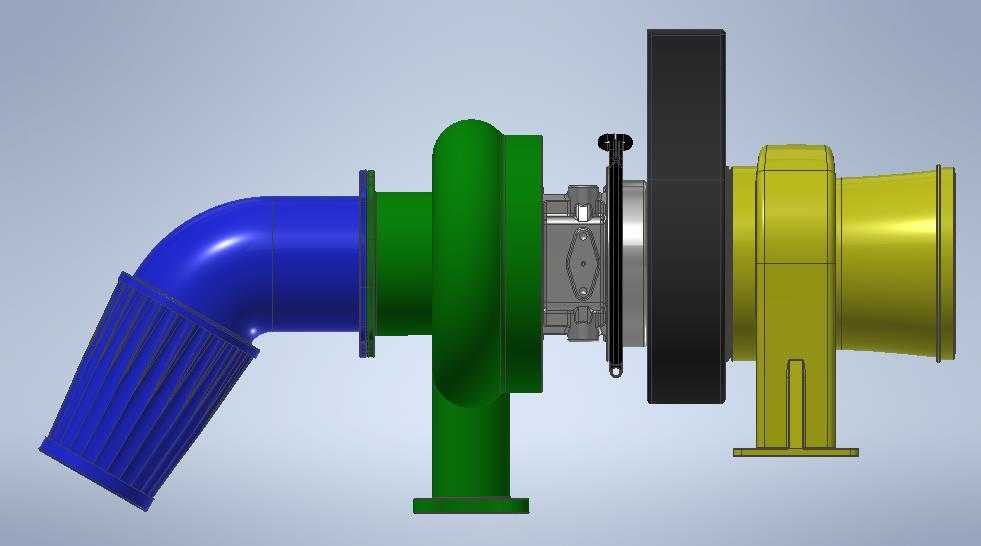

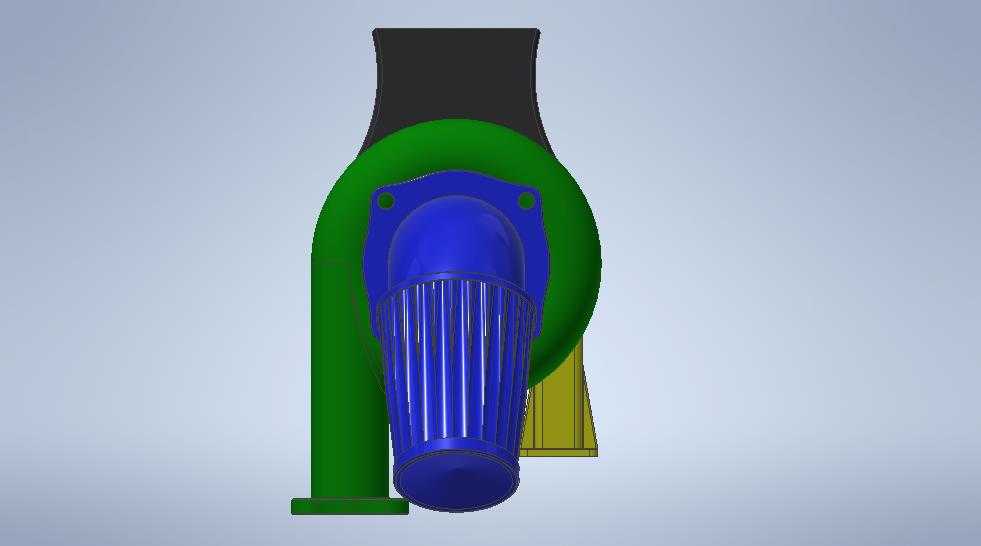

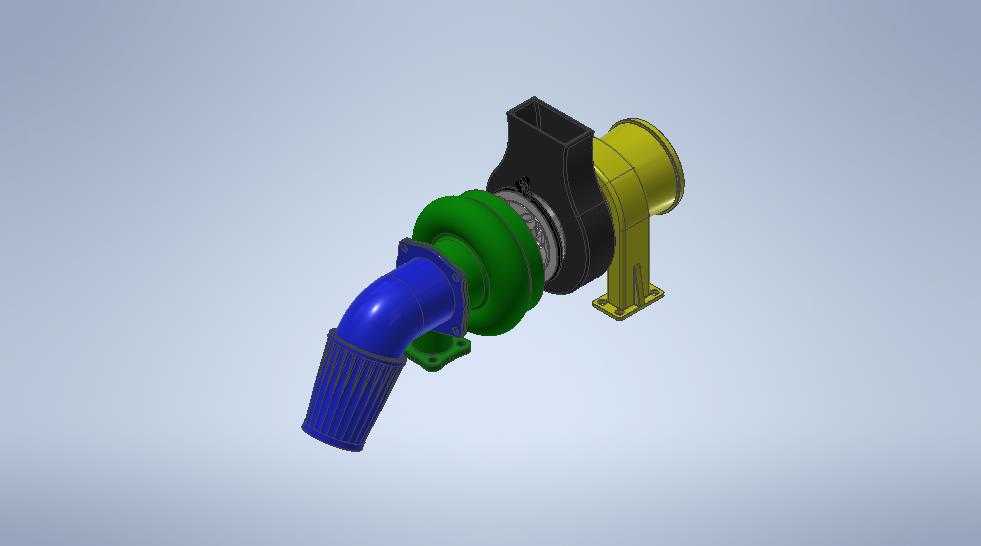

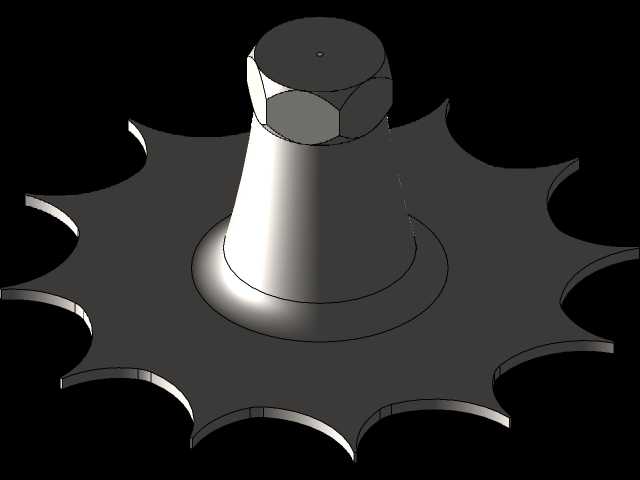

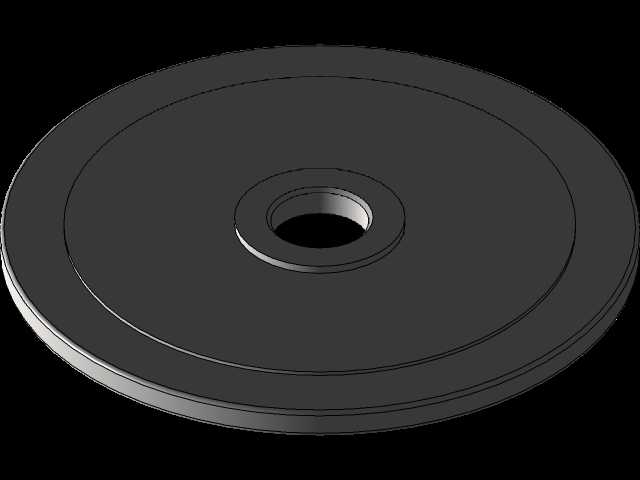

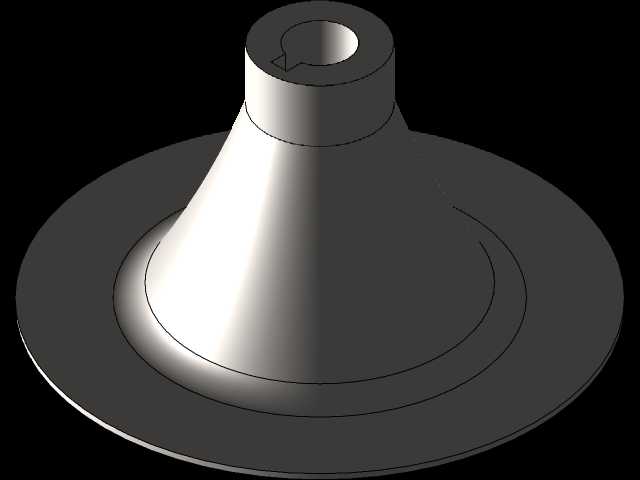

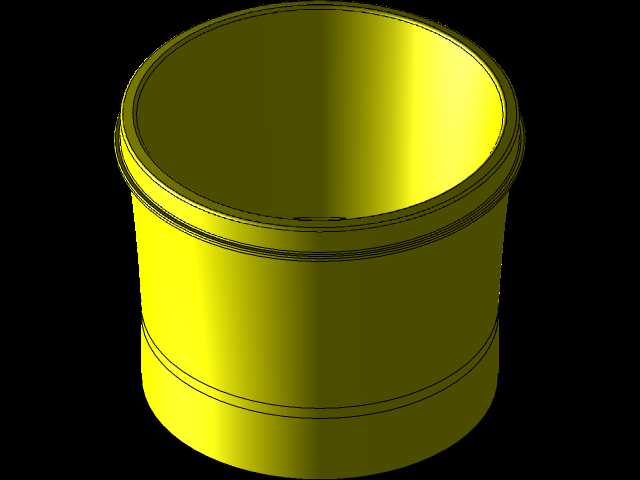

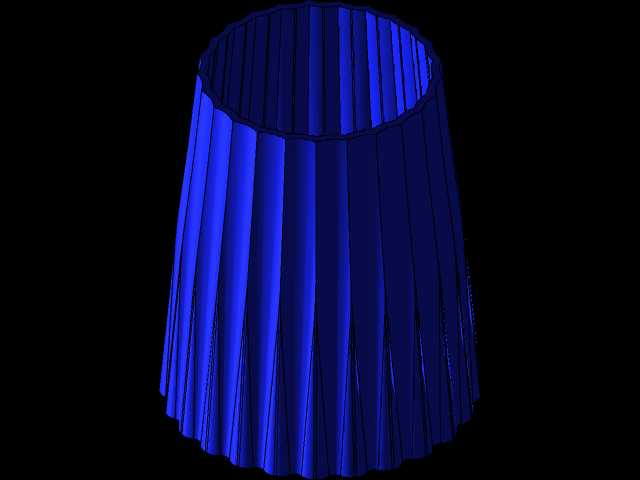

　　从整机布局来看，左侧蓝色弯管为压气机侧进气导流段，末端带竖向加强筋的锥段对应空气滤清器出口的插接接口，90度弯管的曲率半径按照进气阻力最小的原则设计，避免急弯造成压气机入口气流畸变；弯管与绿色压气机壳对接的端面预留了密封环槽与螺栓孔位，压气机壳下方的立式法兰用于整机在发动机缸体或支架上的固定，安装面与主轴轴线的垂直度在建模时按装配公差要求做了基准约束。中间段依次布置压气机叶轮腔、轴承中间体与涡轮端密封结构，中间体侧面可见机油进出油道的连接凸台与固定螺栓组，这部分是增压器高速运转的润滑与散热核心，浮动轴承的轴向定位、密封环的安装槽位都在装配体中按实际配合关系拆分表达，中间黑色环形件为隔热罩，用来阻隔涡轮侧的高温辐射，避免压气机端进气被加热、同时保护中间体的密封件长期工作在允许温度范围内。右侧黄色壳体为涡轮壳，侧向法兰对接发动机排气歧管，下方立式法兰为增压器整机的第二支撑点，涡轮壳出口的扩压段顺着排气流向逐步扩大通流截面，将废气的压力能充分转化为转子转动的机械能。

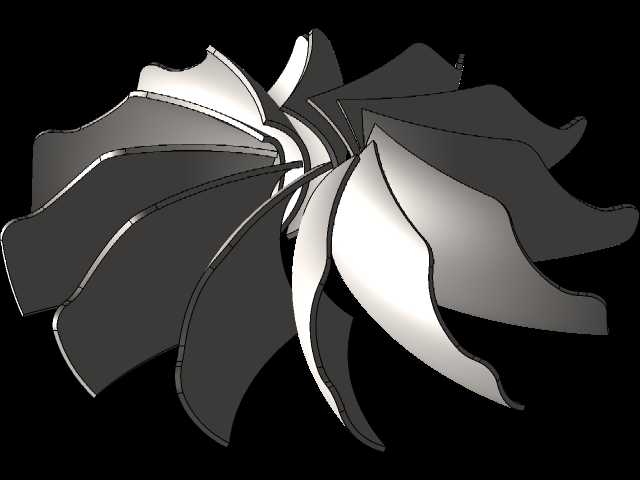

　　实际工程应用中，这类增压单元匹配在小排量内燃发动机上，核心作用是利用发动机排出的废气能量驱动涡轮端叶轮，同轴带动压气机侧叶轮压缩进入气缸的新鲜空气，提升进气充量，在不增加发动机排量的前提下大幅提升输出扭矩与功率，同时改善高负荷工况下的燃烧效率。结构设计阶段需要重点把控几个边界：首先是转子轴的动平衡区间，涡轮与压气机叶轮的同轴度、两端轮盘的轴向间隙必须预留热膨胀量，涡轮壳长期接触高温排气，工作状态下的热变形量要在壳体与叶轮的间隙设计中提前补偿，避免刮壳；其次是安装边界，整机两端的支撑法兰、进气接口、排气接口以及机油管路接口的相对位置，必须和发动机舱内的周边管路、缸体安装点完全匹配，弯管段的外轮廓不能和机舱内的冷却水管、线束支架发生运动干涉，建模时已经把所有外部接口的坐标、法兰孔径、螺栓分布圆都按实物尺寸还原，布置阶段可以直接测量最小安全间隙。

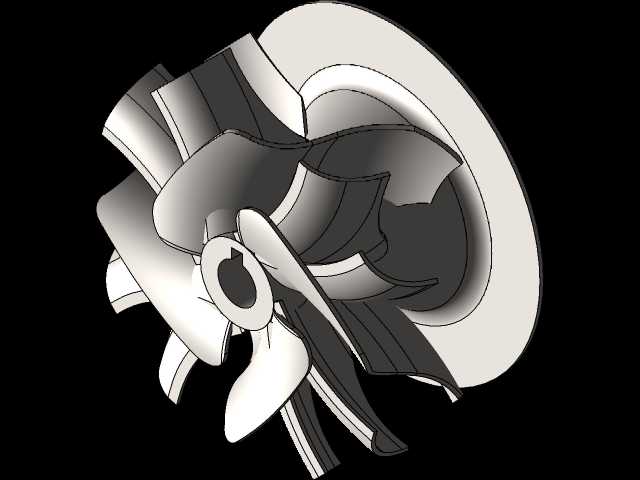

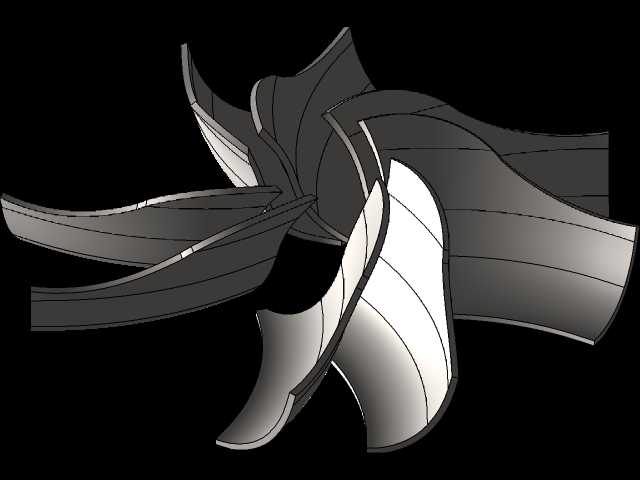

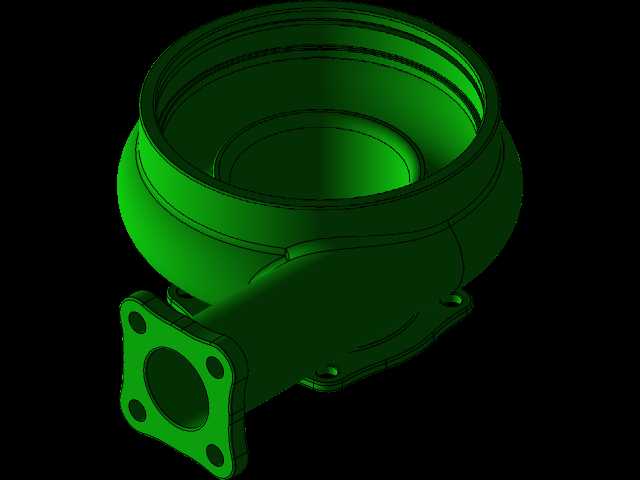

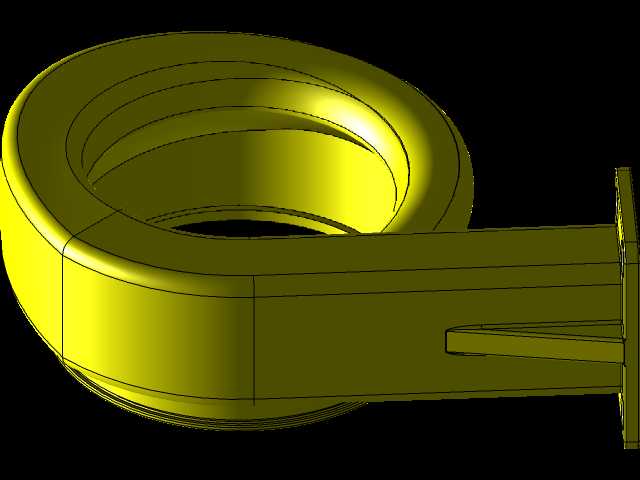

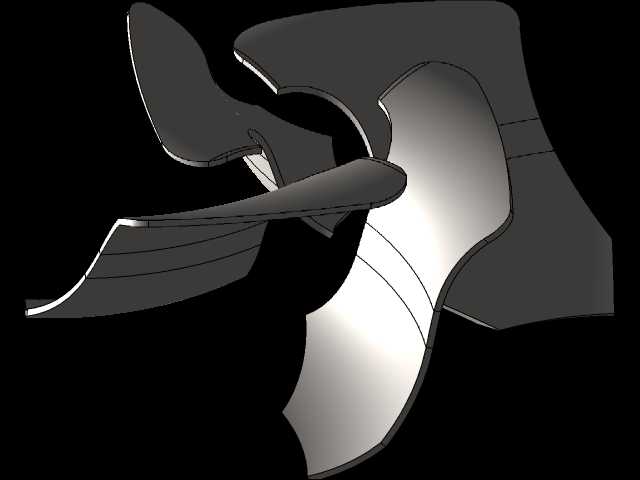

　　流道部分的设计思路也在模型中有所体现：压气机壳的蜗壳截面从隔舌位置开始沿着周向逐步扩大，匹配压气机叶轮不同半径处的出气流量，降低流动损失；涡轮壳的流道则引导高温废气均匀吹向涡轮叶片周向，让转子受力尽可能均衡。外部可见的卡箍、紧固螺栓、密封垫片等小件都没有省略，装配层级清晰，既可以拆分查看单个零件的壁厚、加强筋分布，也可以在总装状态下模拟整机吊装、管路对接的全过程，对于刚接触增压系统的结构设计人员来说，能直观理解废气侧与进气侧的动力传递路径、润滑密封的布置逻辑，也能作为动力改装、设备配套选型时核对安装尺寸的直观参照。
