工业卧式齿轮减速传动箱体总成

　　这套卧式齿轮减速传动装置，是工业动力传输链路里承担转速匹配与扭矩放大的核心部件，整体采用剖分式铸铁箱体承载内部多级啮合齿轮副，输入轴端伸出箱体侧部，通过联轴器对接驱动电机输出轴，输出轴从箱体另一侧同轴伸出，可直接连接工作机主轴或者链轮、带轮等执行端传动件，在常规机床进给传动、轻工输送线驱动、小型搅拌设备动力端、农用作业机械传动组里都有大量同结构应用场景。

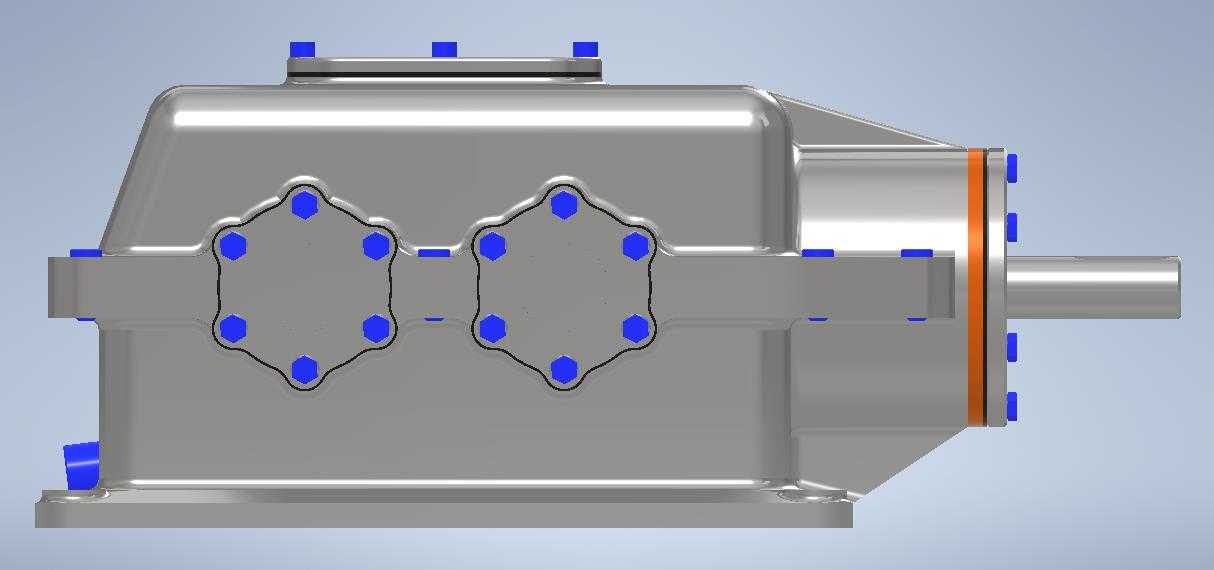

　　从现场安装边界来看，箱体底部为一体化铸造成型的安装支承底座，底座上预留多组贯通螺栓孔，安装时可直接穿过地脚螺栓固定在设备机架的预埋安装面或者槽钢焊接基座上，底座底面加工精度满足平面度要求，装配后无需额外加装调整垫片即可保证箱体轴线与安装基准的平行度。箱体整体轮廓为阶梯式矩形结构，上部设置凸起的检视盖，检视盖通过周圈均布的紧固螺栓与箱体上沿连接，拆开检视盖即可直接观察内部齿轮啮合状态、加注润滑脂或者检修更换磨损齿件，日常运维不需要完全拆解整个箱体，大幅降低产线停机维护的工作量。

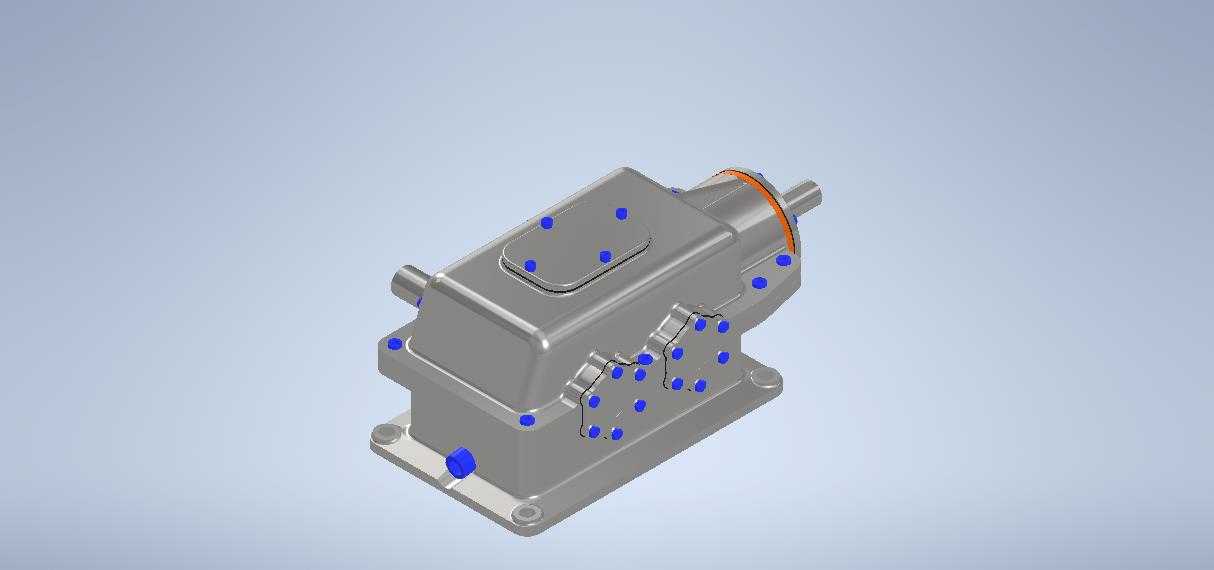

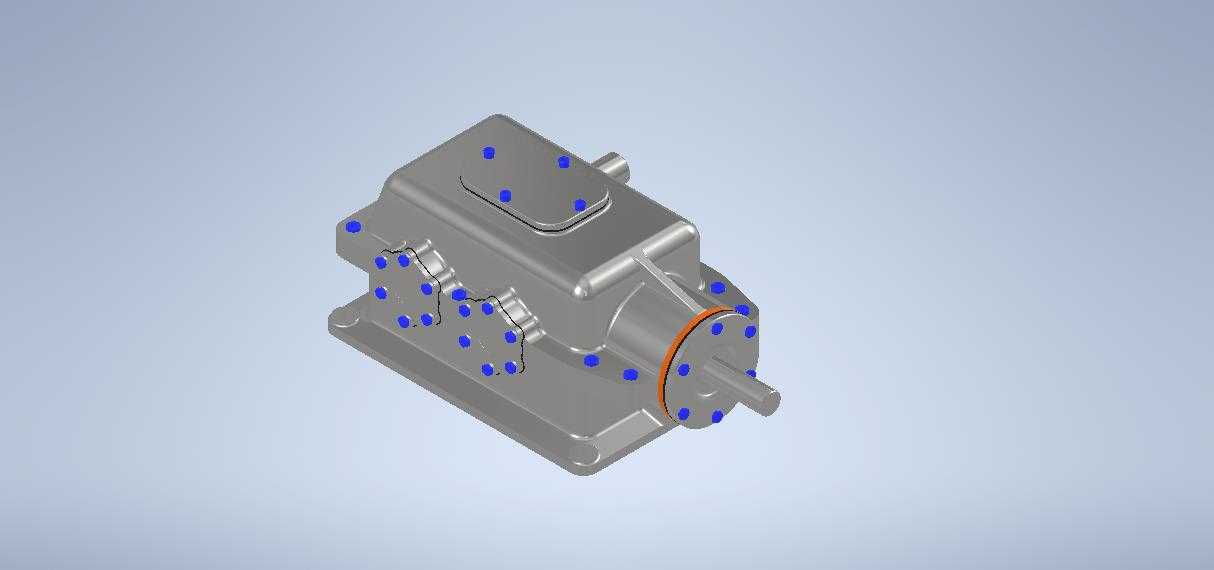

　　结构设计层面，输入轴与输出轴的轴伸端都配置了对应的密封端盖，端盖与箱体接合面之间加装密封垫片，轴颈位置设置油封结构，既可以避免箱体内飞溅润滑的齿轮油从轴隙向外渗漏，也能阻挡车间环境里的粉尘、切削液碎屑进入箱体内部污染润滑油、加剧齿面磨损。箱体侧壁分布的多组螺栓孔分别对应轴承端盖、定位销、油位检视塞的安装位置，所有孔位的同轴度、孔距公差都按照通用减速器的行业装配公差设定，三维建模过程中完整还原了每一处螺纹孔、沉孔、倒角、铸造圆角的细节，连轴端橙色的密封挡圈、箱体合箱面的定位销位置都做了1:1复刻，不存在结构缺失或者特征简化的问题。

　　实际选型使用时，这类减速装置的核心作用是把原动机输出的高转速低扭矩动力，经过内部多级圆柱齿轮的啮合传动，按照固定传动比降低输出轴转速，同时同步放大输出扭矩，让后端执行机构获得足够的驱动力矩，避免电机直接带载出现启动堵转、过载烧损的问题。箱体外形的凸起结构完全避让了内部齿轮的回转空间，没有出现内壁与齿轮齿顶干涉的情况，外部加强筋顺着箱体受力方向布置，在齿轮啮合产生的交变载荷作用下，箱体侧壁不会出现明显形变，能长期保持轴承孔的位置精度，避免齿轮出现偏载、断齿的故障。

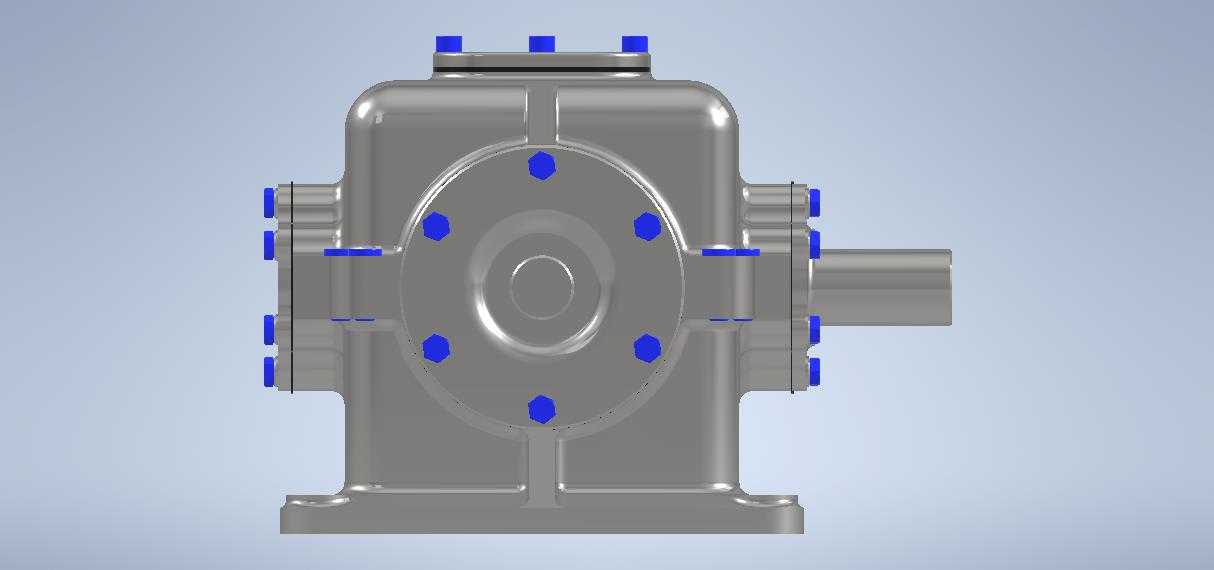

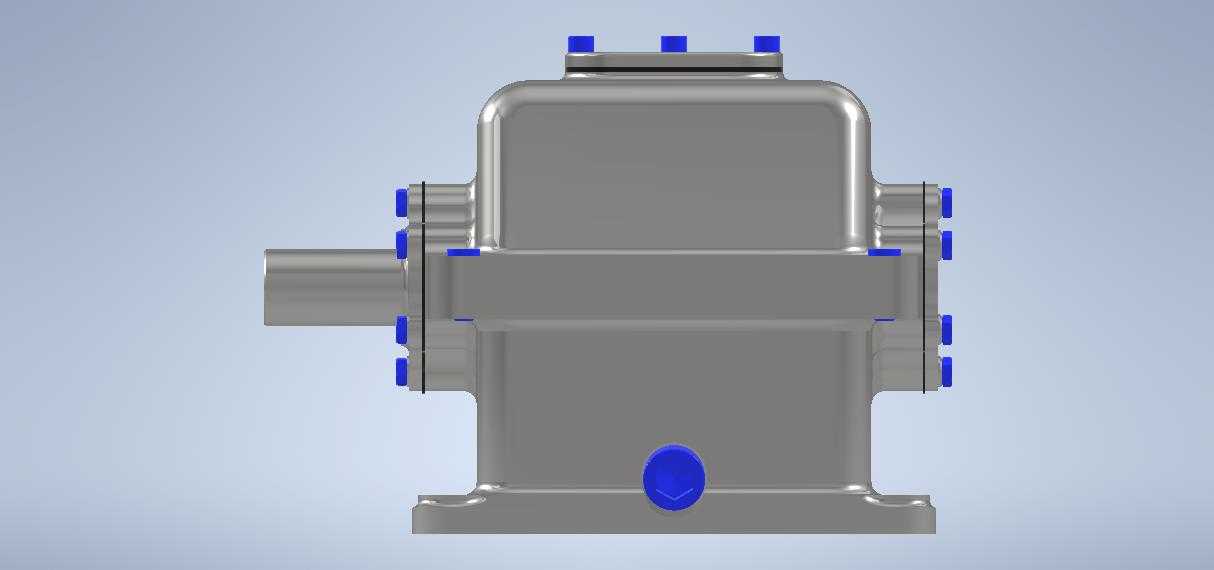

　　三维结构里所有外露的紧固件点位都清晰标注，装配时可以按照从检视盖到端盖、再到底座固定螺栓的顺序分步锁紧，轴系的轴向定位通过端盖与轴承外圈的贴合面实现，装配完成后转动输入轴即可带动整个齿轮组平稳运转，没有卡滞或者异响的结构隐患。整套装置的外形尺寸适配常规中小型设备的安装空间，轴伸高度、底座安装孔距都符合通用减速器的安装互换标准，既可以作为独立减速部件配套新设备设计，也可以直接替换现场老旧损坏的同规格减速箱，不需要改动原有设备的机架安装尺寸。
