卧式储液补给罐带支腿结构设计

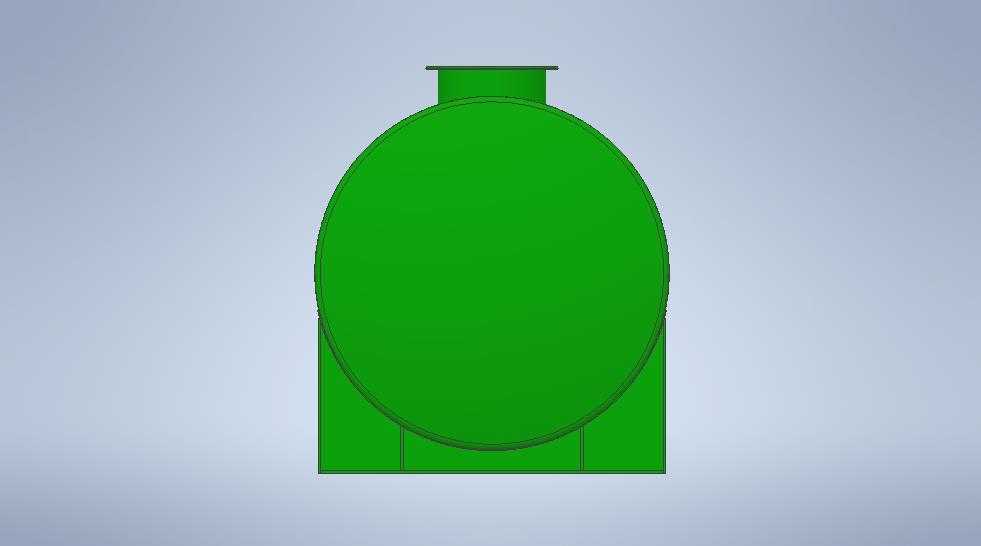

　　该套三维结构围绕卧式圆柱形储液补给容器展开，罐体采用长圆筒搭配两端椭圆封头的经典承压储槽构型，这类构型在流体存储、物料中转、现场补给类工况中应用十分普遍。圆筒段承担主要容积储备，封头通过曲面过渡降低端部应力集中，相比平盖结构在承受内压或液柱静压力时受力更均匀，也能减少罐内死角，便于液体排空与内部清理。

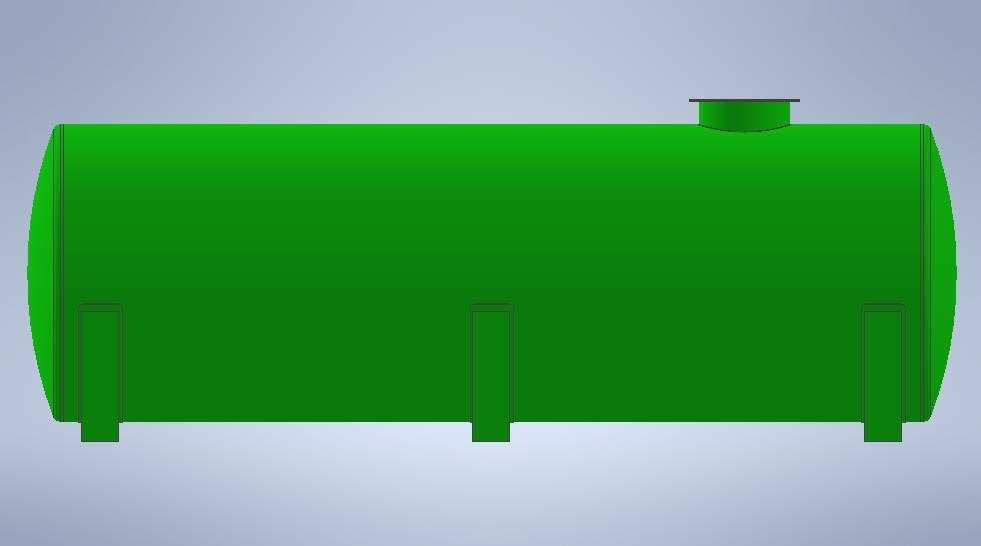

　　从实际布置看，罐体横向放置，重心低，适合安装在厂区固定基础、移动补给底盘或生产线旁的中间储液工位。模型中三组支腿沿罐体轴向分布，支腿并非简单立柱，而是采用带底板和侧向加强的框架式支撑，能够把罐体满载时的重量稳定传递到地面或安装框架。支腿与筒壁之间的连接区域需要重点关注，因为该处既承受竖向载荷，也会在运输、起吊和热胀冷缩时产生局部弯矩；实际设计中通常会在筒壁外侧增设垫板或加强圈，避免支撑反力直接作用于较薄筒壁造成局部凹陷。

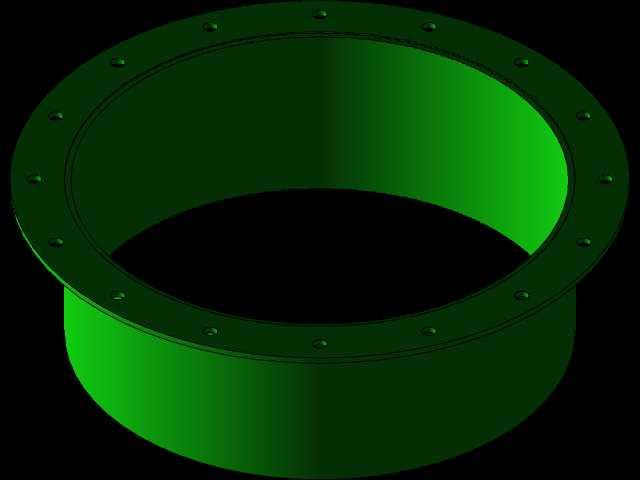

　　罐顶设置了一个圆形接口结构，可作为人孔、检修口、加注口或呼吸阀安装位使用。对于储液类设备，顶部接口的位置很关键：它既要方便操作人员加注和检修，又要避开罐体最高应力区，并为管路、法兰、阀件预留拆装空间。若用于燃油、水剂或工艺液体补给，该接口还可结合通气管、液位计、溢流管等附件形成完整的加注与安全泄放系统。模型虽然主要表达罐体和支撑本体，但接口凸缘的存在为后续管路附件设计提供了明确装配基准。

　　外形尺寸方面，卧式罐的长度、直径和支腿跨距直接决定安装边界。长径比较大时，单位占地面积下的容积利用率较高，但对支腿间距和罐体挠度控制提出更高要求；若支腿跨距过大，筒体在满液状态下会产生明显弯曲变形，封头与支座附近也可能出现附加应力。合理做法是让端部支腿靠近封头切线位置，中间支腿根据筒体刚度布置，既不能因跨距过大导致筒体下挠，也不能因多点约束过强而限制热膨胀。对于需要整体吊装的设备，还应在支腿或筒体上预留吊点，并核算起吊瞬间罐体与支撑连接处的强度。

　　设计思路上，这类储液罐并不追求复杂运动机构，而是强调容量、稳定性、可制造性和后期维护之间的平衡。圆筒壳体适合卷板成型，封头可采用冲压或旋压加工，支腿则通过型钢、板材焊接成框架，整体工艺路线成熟。三维建模时，筒体与封头应保证相切连续，焊接连接处需要留出坡口和垫板表达；支腿底板应体现螺栓孔或安装面，以便在二维工程图中生成基础安装尺寸。对于选型人员而言，罐体直径决定液位高度和泵吸入口稳定性，罐体长度决定现场占位，支腿高度则影响底部管路、排污口和检修空间的布置。

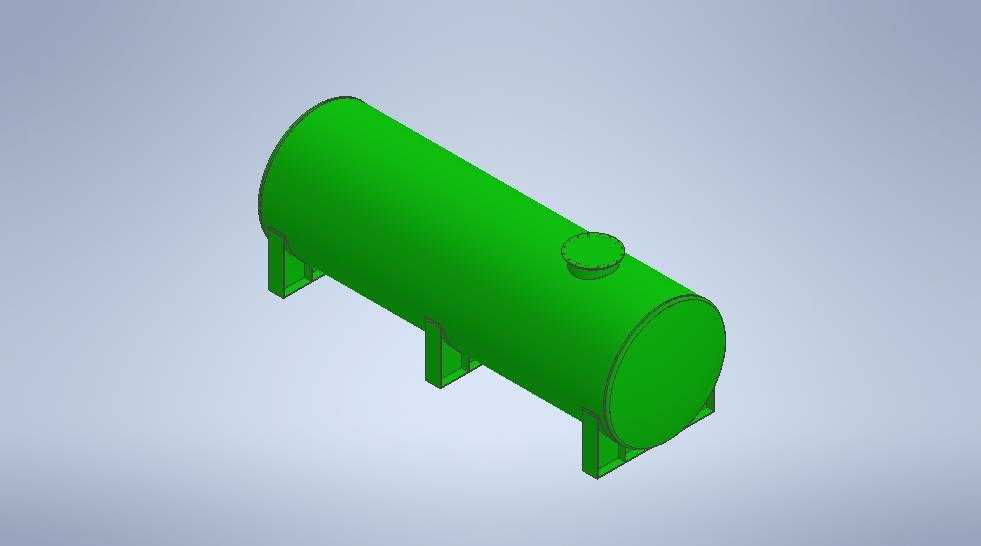

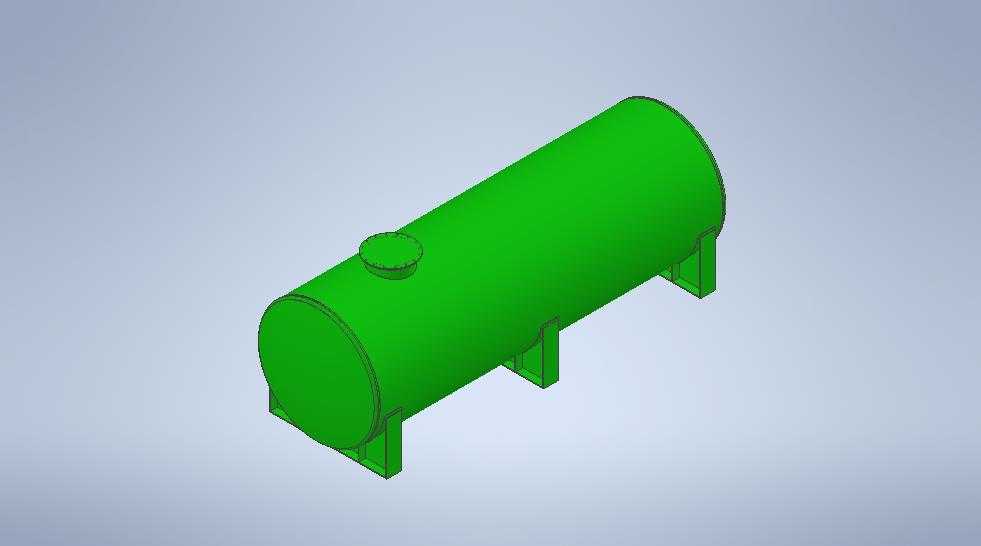

　　在工业现场，此类容器可承担切削液暂存、生产用水补给、工艺液体中转、小型站房储油等任务。若用于流动性较差的介质，还需在底部配置排污口或斜坡集液结构；若用于易挥发介质，则顶部需增加呼吸阀或阻火装置；若室外安装，还要考虑风载、雪载、防腐层和保温层厚度对外形边界的影响。当前模型清晰呈现了卧式罐体、顶部接口和三组支撑腿的空间关系，适合作为储液设备方案布置、结构校核、支腿细化设计以及装配干涉检查的基础模型使用。
