分体式涡轮增压器整机结构三维数模

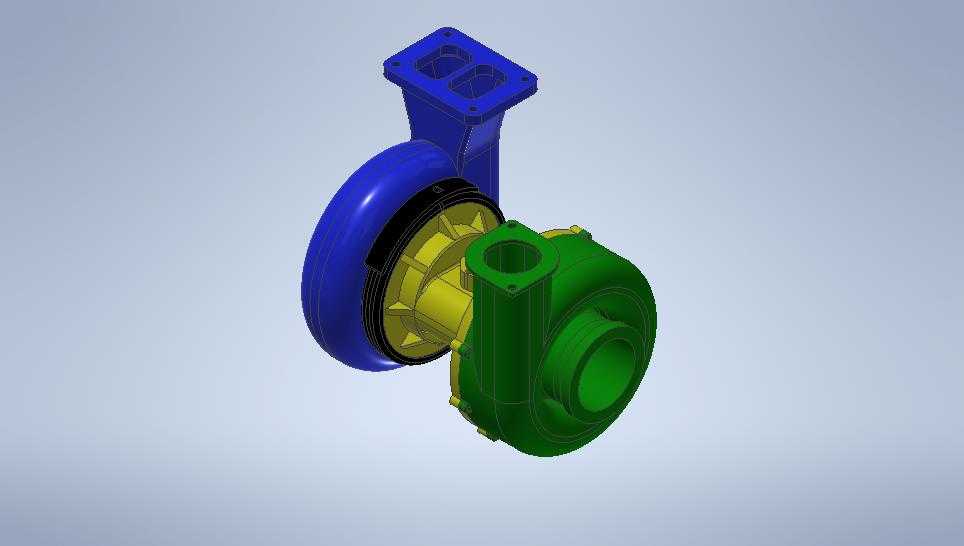

　　这套涡轮增压器的三维结构数模，完整还原了车用及工业动力配套领域增压部件的装配逻辑，拆分展示了压气机端、涡轮端、中间连接体三个核心模块的配合关系，可直接用于动力系统匹配校核、增压部件结构教学、逆向设计参考等场景。从实际应用场景来看，这类涡轮增压器主要配套小排量柴油及汽油动力单元，覆盖农用机械、轻型商用车、小型工程动力设备的进气增压需求，通过压缩进入气缸的空气密度，提升动力单元的升功率输出，同时在同等功率输出条件下降低燃油消耗率，优化动力单元的扭矩输出特性。

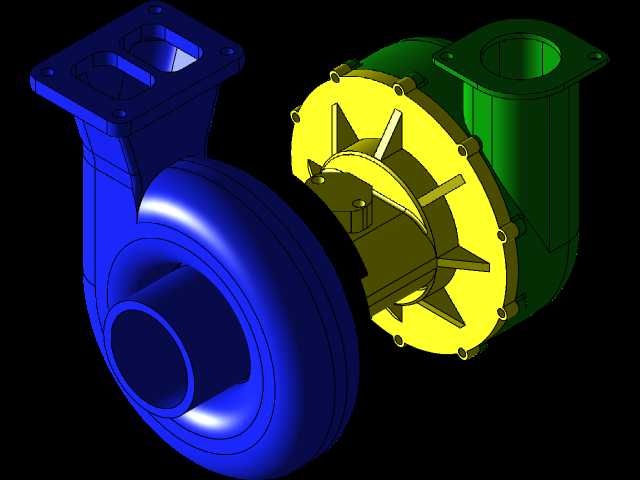

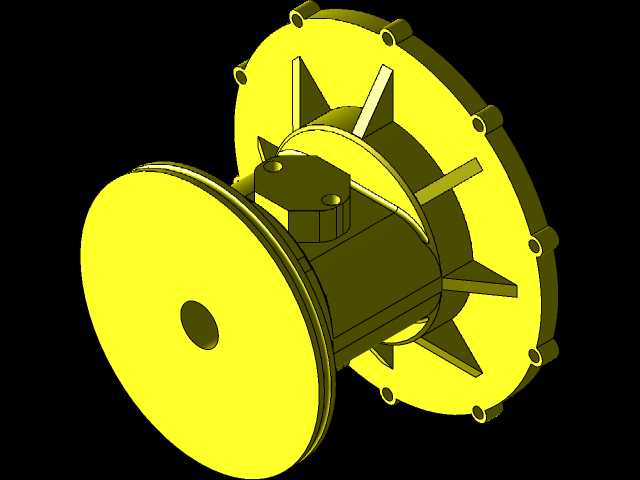

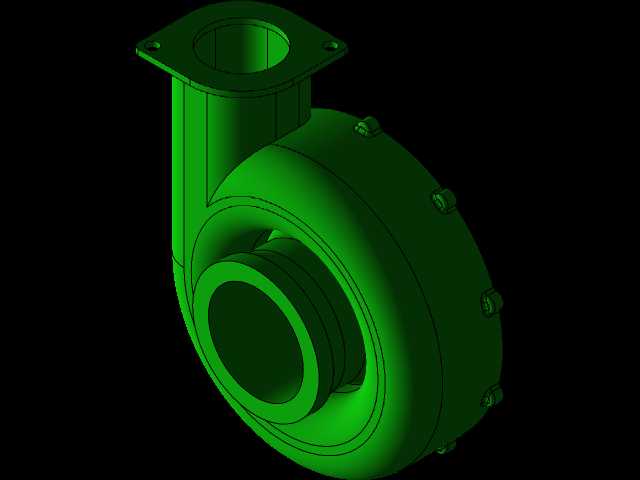

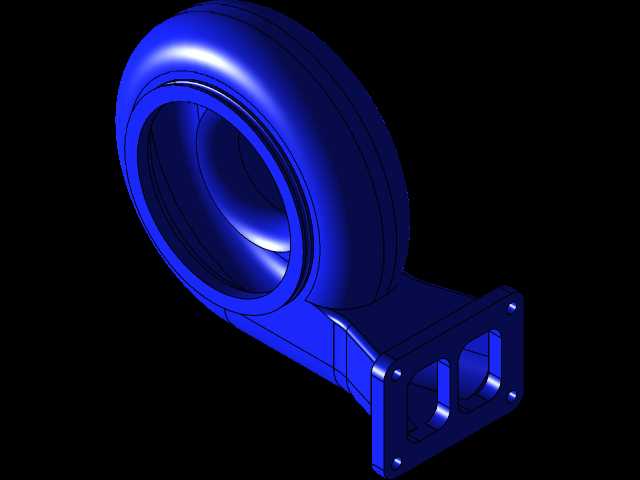

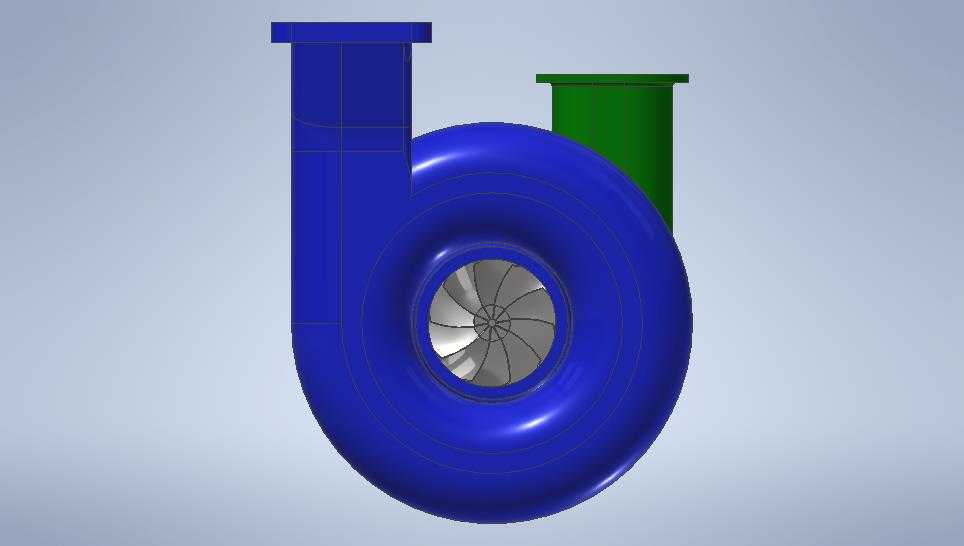

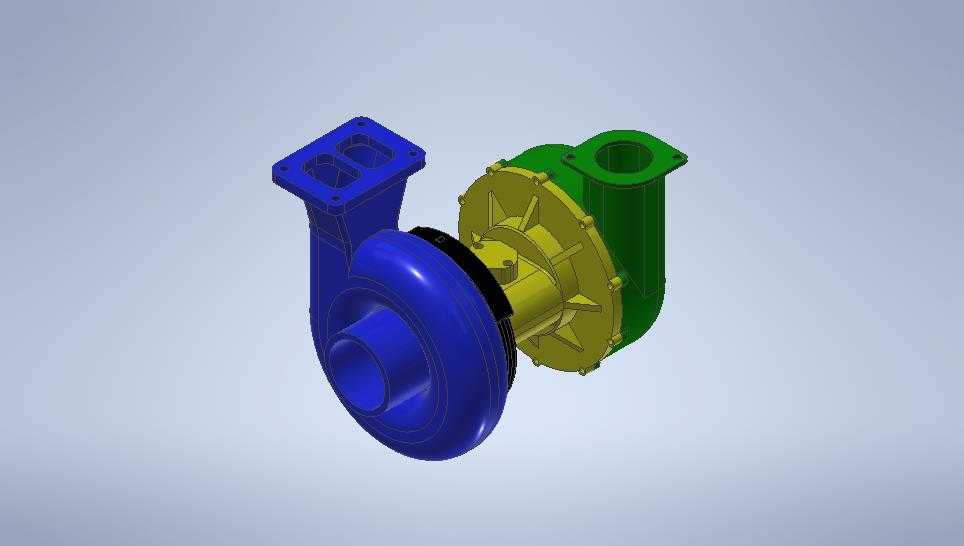

　　从结构功能特性来看，模型中蓝色部分为压气机端，包含压气机蜗壳、压气机叶轮两个核心零件，压气机壳采用双进口流道设计，能够在叶轮高速旋转时更均匀地导入进气，降低进气紊流损失，压气机叶轮采用后弯式叶片构型，兼顾高转速下的气动效率与结构强度，叶轮与轴系采用过盈配合加锁紧螺母的固定方式，可承受最高每分钟十几万转的旋转载荷。绿色部分为涡轮端壳件，采用单出口侧向流道设计，直接对接动力单元的排气歧管出口，承接高温排气的冲击能量驱动涡轮旋转，涡轮壳的流道截面采用渐缩式设计，能够将排气的压力能高效转化为动能，驱动涡轮端叶轮带动同轴的压气机叶轮同步旋转。中间黄色部分为涡轮叶轮与中间连接壳体，连接壳体上预留了密封环安装槽、轴承定位台阶、冷却油道接口的结构特征，能够完整还原浮动轴承、密封组件、润滑回路的装配空间，实际生产中该部分承担轴系支撑、热量阻隔、润滑介质输送的核心作用，避免高温端的热量向压气机端及轴承部位传导，防止润滑介质高温碳化失效。

　　从设计思路层面拆解，这套模型的结构设计完全遵循量产涡轮增压器的工程逻辑，压气机壳与中间连接体采用卡箍式连接结构，安装时可通过卡箍的抱紧力实现两个壳体的同轴定位，同时方便售后维护时快速拆解清理压气机叶轮的积尘；涡轮壳与中间连接体采用螺栓加定位销的连接方式，定位销保证两者的同轴度，螺栓连接可承受涡轮端高温下的热应力与振动载荷，避免长期运行后出现连接松动。所有壳体的安装法兰面都预留了螺栓过孔与密封槽结构，压气机端的出口法兰、涡轮端的进口法兰尺寸都符合通用小排量增压器的安装匹配规范，可直接对接同规格的进气管路与排气歧管接口，无需额外做转接设计。

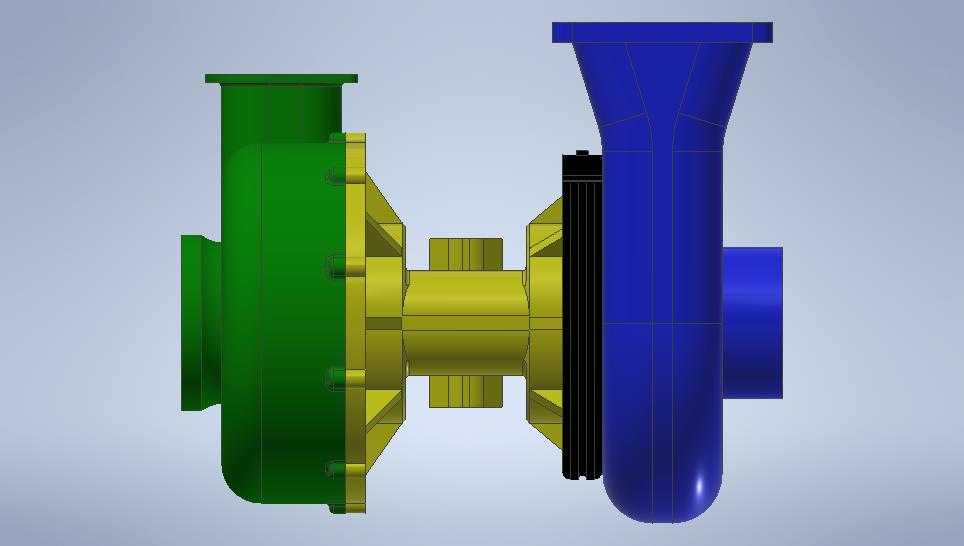

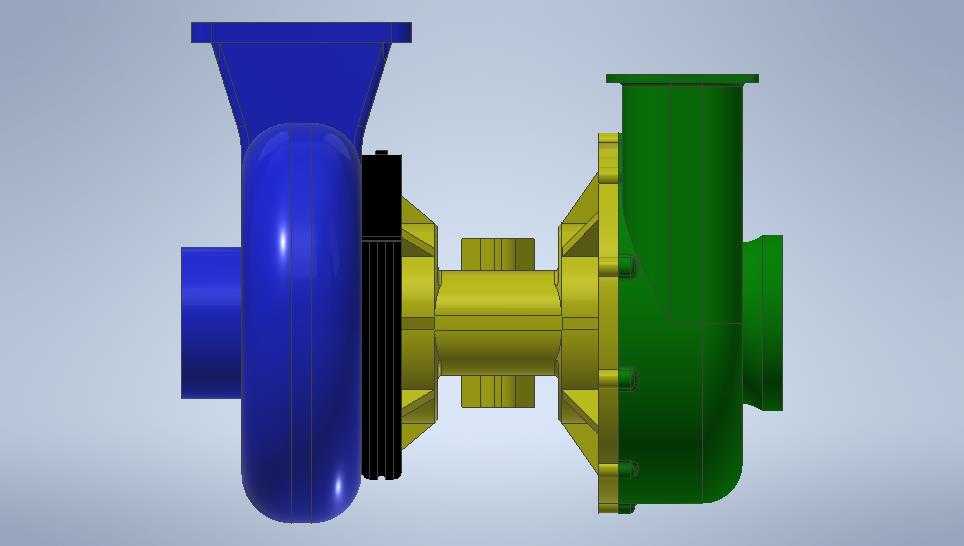

　　从外形尺寸与安装边界来看，整套增压器的轴向总长度控制在适配1.5-3.0L排量动力单元的安装空间范围内，压气机壳的出口朝向与涡轮壳的进口朝向呈90度垂直布置，能够适配多数横置、纵置动力单元的舱内布局，避免与周边的管路、支架、缸体附件产生干涉。压气机端的双进口接口尺寸匹配通用空气滤清器的出气管路直径，涡轮端的出口接口尺寸匹配三元催化器的进口管路规格，中间连接体上的机油进、回油接口位置符合主流动力单元的润滑管路布置走向，安装时无需大幅改动原有动力单元的外围管路布局。模型中所有旋转部件的质心都落在轴系的中心线上，动平衡校正的去重点位在叶轮的端面上做了特征预留，实际生产中可直接参照该结构做高速动平衡校验，保证增压器在最高工作转速下的振动值控制在允许范围内。此外，模型中所有相邻配合零件都预留了合理的装配间隙，压气机叶轮与压气机壳的间隙、涡轮叶轮与涡轮壳的间隙都符合量产产品的设计规范，既避免热态下叶轮与壳体发生刮蹭，又能减少间隙漏气损失，提升增压效率。
