集装箱锁止固定装置结构设计

　　在集装箱多式联运的全流程场景中，这类锁止部件是保障货箱与运载载体可靠连接的核心受力构件，不管是公路半挂车架的角件固定位、铁路平车的集装箱承载面，还是堆场堆垛时上下层箱体的连接点位，都需要这类结构实现快速锁止与解锁，避免运输途中箱体移位、倾覆的风险。不同于普通民用锁具，这类锁止结构的受力逻辑完全围绕大吨位静载、动态冲击载荷设计，日常工况下要承受集装箱满载时十几吨甚至几十吨的纵向、横向剪切力，还要应对货运途中颠簸带来的交变载荷，因此结构设计上没有冗余的装饰性特征，所有几何特征都服务于受力传递与操作便利性。

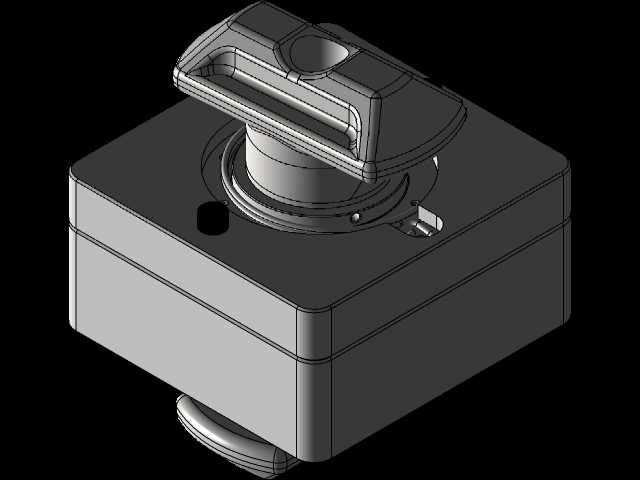

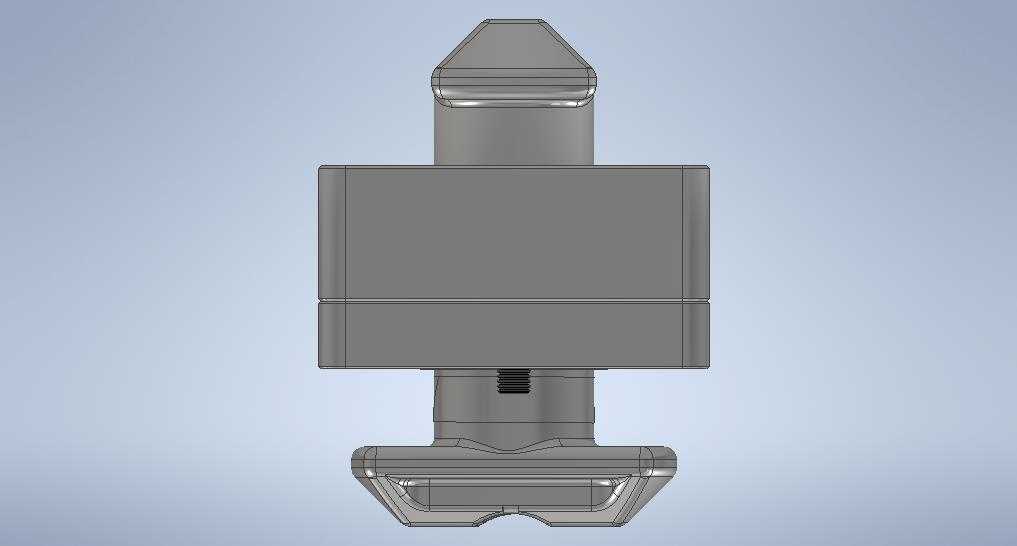

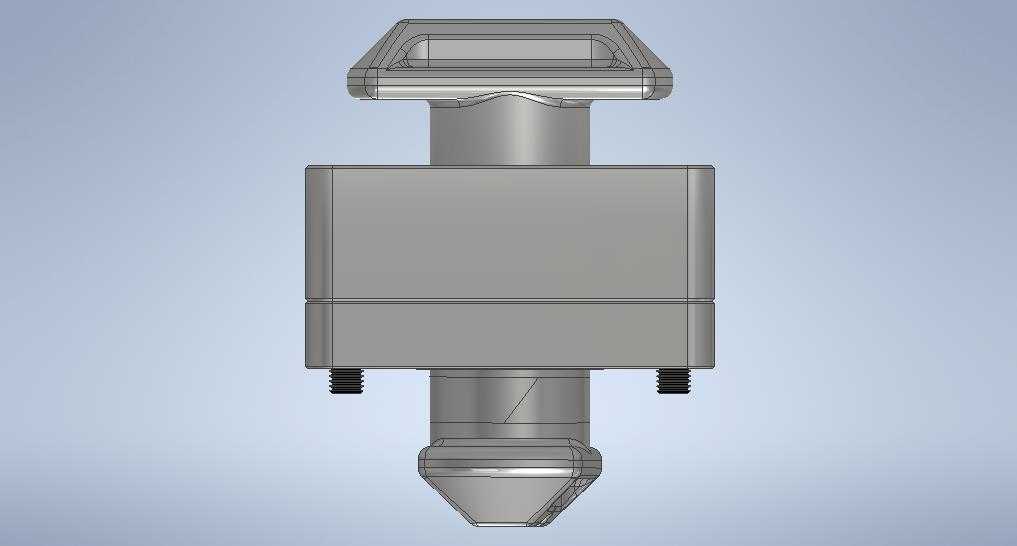

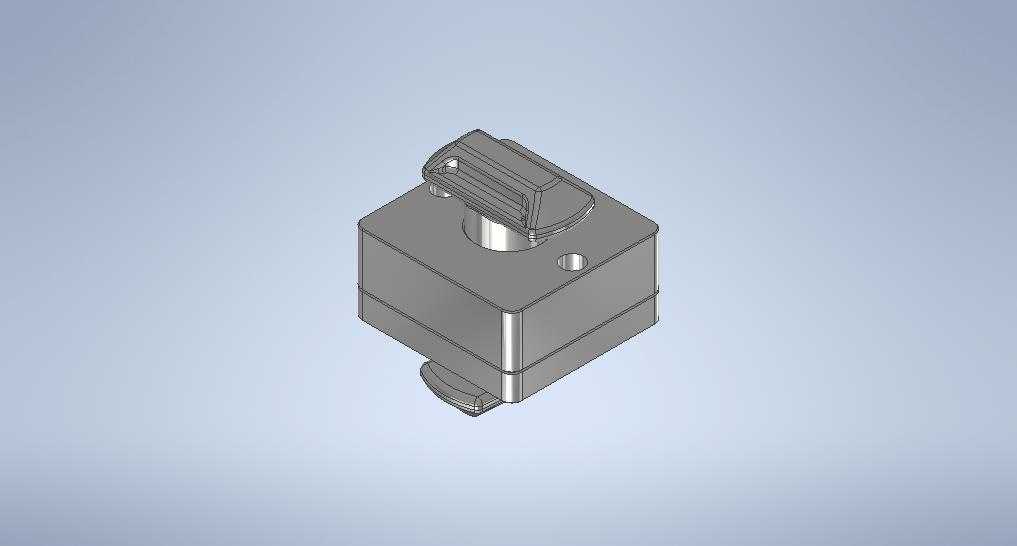

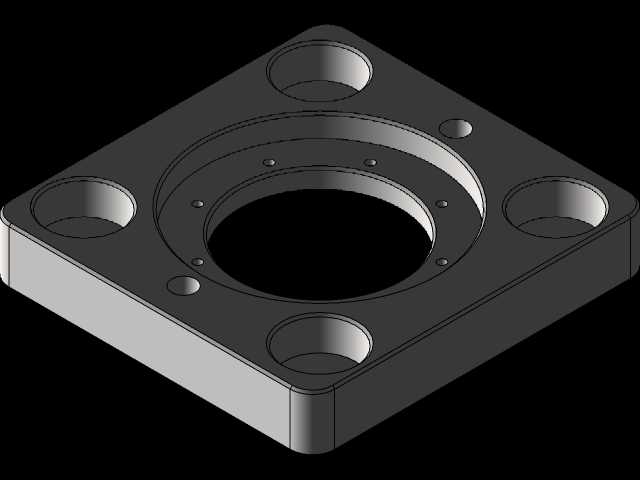

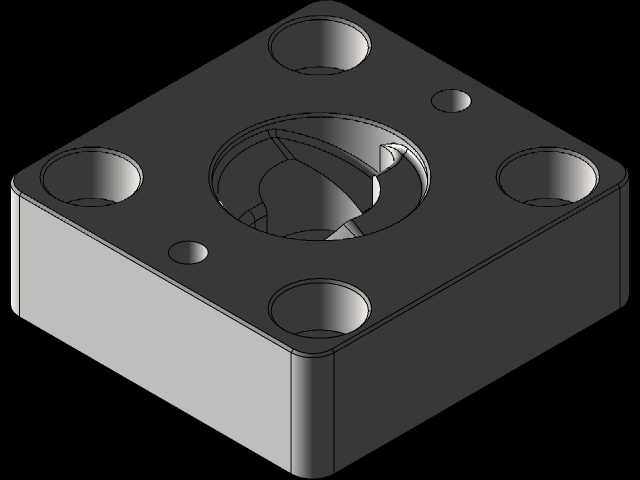

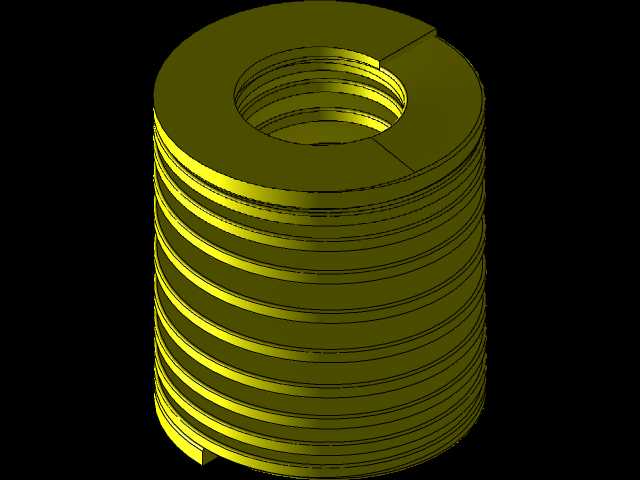

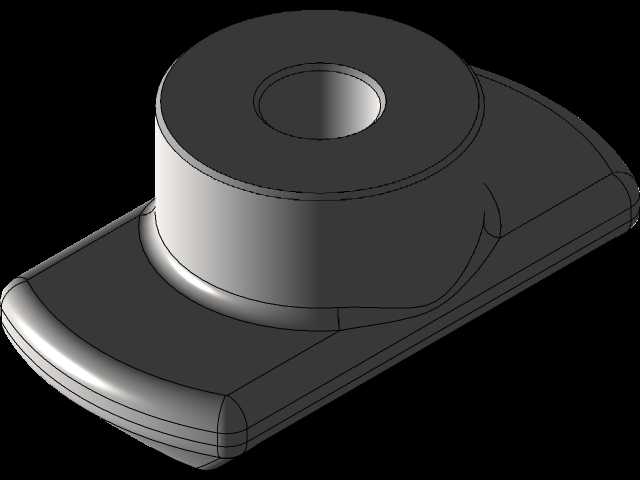

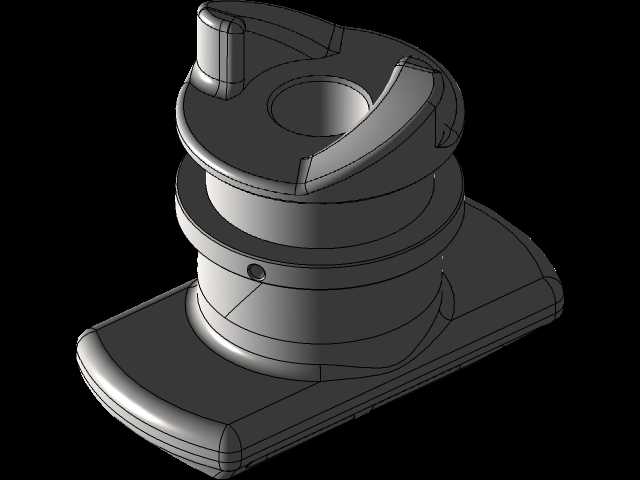

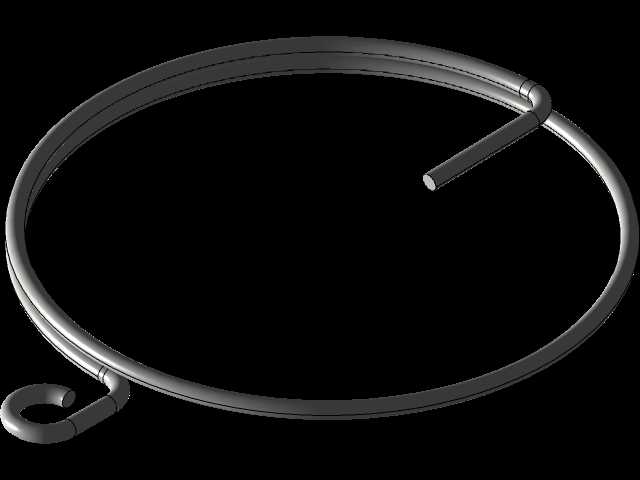

　　从结构本身来看，主体采用方块式基座设计，基座上预留的两个光孔是安装定位孔，对应运载架或者堆垛角件上的预装螺栓位，安装时不需要复杂的工装对位，将基座嵌入对应安装槽后，穿入固定螺栓即可完成基座的固定，基座底部的凸台结构是定位止口，嵌入安装位的凹槽后可以抵消大部分横向剪切力，避免螺栓直接承受横向载荷导致的剪切断裂。上部的旋转锁舌是核心功能部件，锁舌采用偏心凸轮式结构，操作时只需要将顶部的手柄旋转90度，锁舌就会从解锁位转动到锁止位，卡入集装箱角件的标准长圆孔内，锁舌的斜面设计会在旋转过程中自动拉紧角件与基座的贴合面，消除装配间隙，避免运输过程中锁止结构因为间隙产生晃动异响，甚至出现锁舌脱开的风险。顶部的手柄做了防滑的凸起纹理设计，操作人员戴劳保手套也能可靠施力，不需要额外的辅助工具就能完成锁止与解锁操作，手柄的转动行程做了机械限位，旋转到锁止位和解锁位时都会有明显的触感反馈，操作人员不需要额外观察就能确认锁止状态是否到位，适配堆场、货运站等光线条件复杂、作业节奏快的场景。

　　设计过程中首先对齐的是ISO集装箱角件的标准接口尺寸，锁舌的伸出长度、旋转半径、卡接面的角度都严格匹配标准角件的内腔尺寸，避免出现锁止不到位或者无法插入角件孔的问题。基座的外形尺寸控制在紧凑的范围内，不会超出集装箱角件的边界，避免堆垛时相邻箱体或者运载架的结构产生干涉，基座的壁厚做了等强度优化，受力集中的锁舌转轴安装位做了局部加厚，非受力区域的壁厚适当减薄，在保证结构强度的前提下尽可能降低零件自重，减少运载过程中的无效载荷。锁舌与基座的转轴配合位采用间隙配合设计，预留了足够的容污空间，哪怕是在港口、堆场这类多粉尘、有盐雾腐蚀的场景下，也不会因为粉尘堆积、锈蚀导致锁舌无法转动，不需要频繁的拆解维护就能保证长期可靠使用。

　　从安装边界来看，这类锁具的安装面平面度要求控制在0.2mm以内，保证基座与安装位完全贴合，避免局部受力导致的基座变形，两个安装孔的中心距严格匹配标准安装位的孔距公差，安装后锁舌的中心与集装箱角件孔的中心偏差不超过1mm，保证锁舌旋转时能顺利卡入角件内腔。锁止状态下锁舌与角件的贴合面接触面积不小于80%，保证载荷能均匀传递到整个锁舌接触面，避免局部应力集中导致的锁舌变形或者断裂。解锁状态下锁舌完全收回到基座的边界范围内，不会突出基座表面，吊装集装箱时不会出现锁舌刮蹭角件的问题，适配自动化吊装作业的对位需求，不需要人工额外调整锁具位置就能完成箱体的落位与吊装。
