水平式快速夹钳工装夹具结构

　　这套水平式快速夹钳主要面向焊接工装、机加工定位、装配检具、木工治具以及轻型生产线中的重复压紧场景。它的核心作用是在工件放入定位面后，通过一次扳动手柄，把压杆前端的压头快速压向工件表面；反向扳动时，压头抬起并让出取放空间，从而减少螺栓压板反复拧紧、松开所消耗的辅助时间。与立式夹钳相比，水平布置的手柄在压紧后大致贴近底座方向，适合安装在操作空间低矮、上方有刀具或焊枪路径限制的工位上。

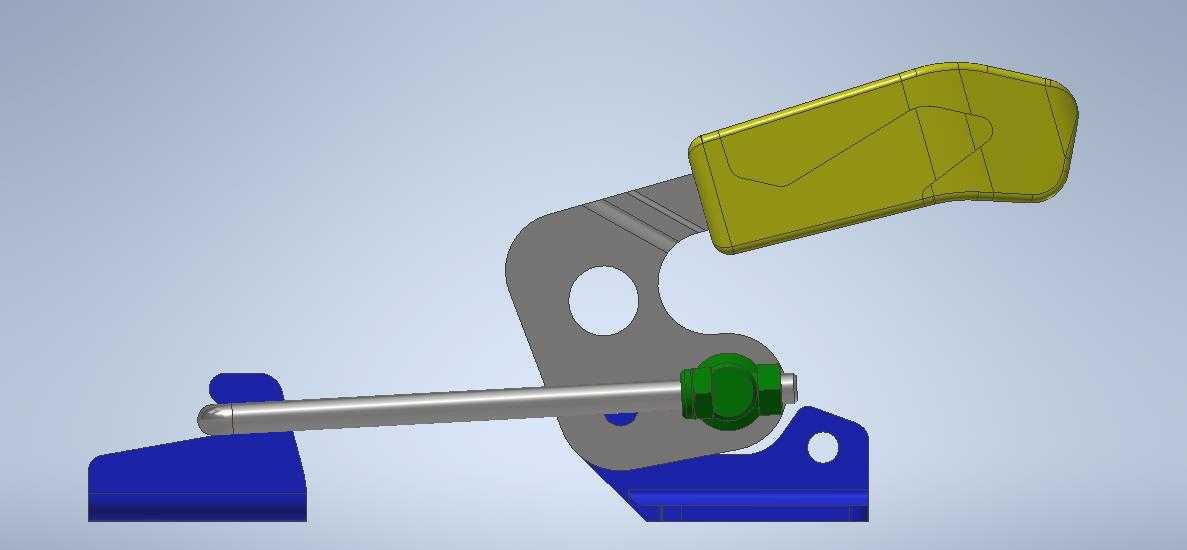

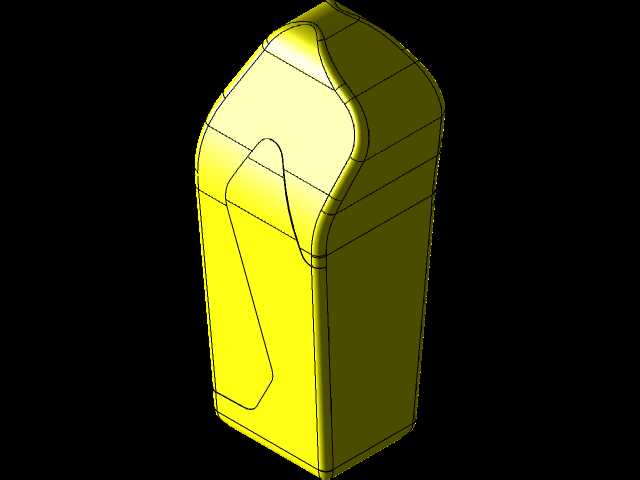

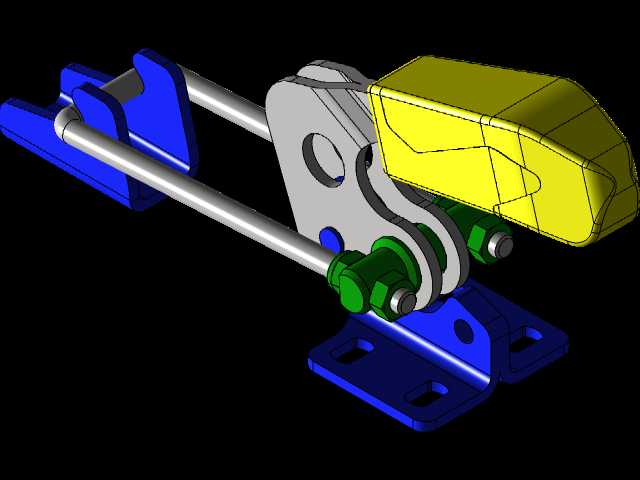

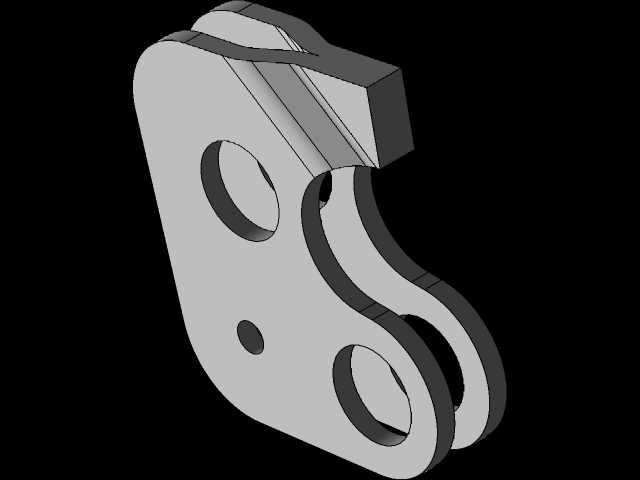

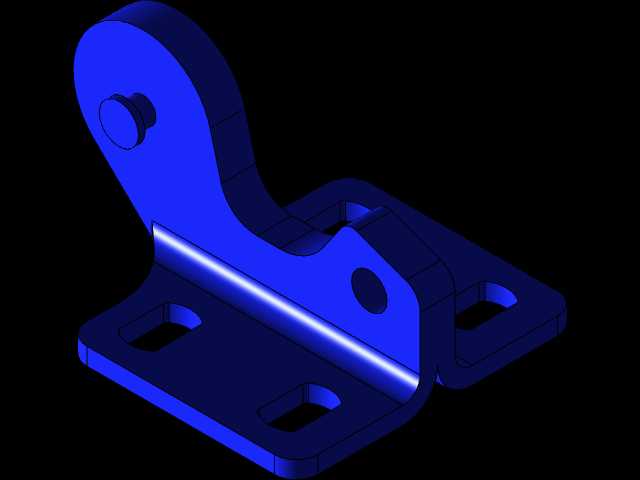

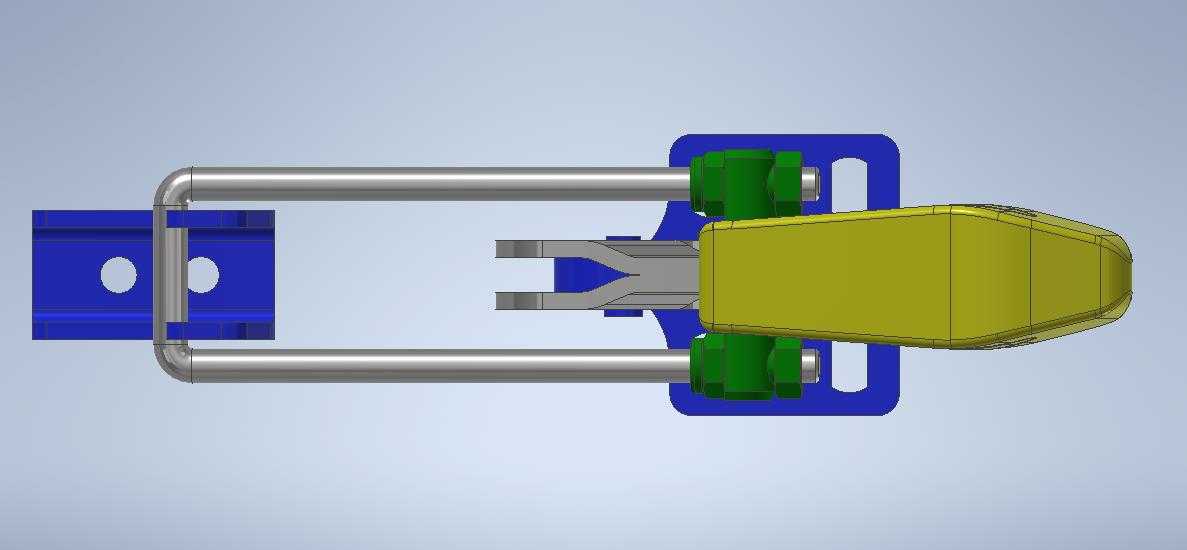

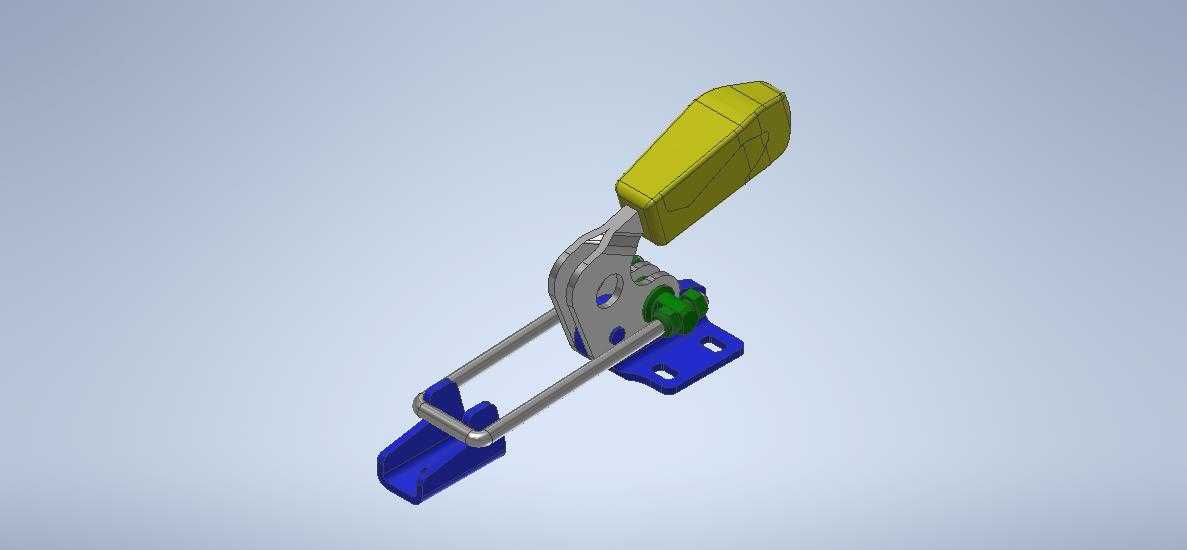

　　从结构上看，模型由底座、侧板铰接支架、肘节连杆、黄色操作手柄、绿色销轴铰接区、两根平行拉杆以及前端蓝色压头组成。底座采用带安装孔的板式结构，可通过螺栓固定在工装板、焊接平台或机床工作台上；侧板承担主要铰接载荷，手柄与连杆在运动过程中形成肘节机构。当手柄压下接近死点位置时，连杆轴线趋于共线，外力即使作用在压头处，也不容易把机构反向推开，这正是快速夹钳能够保持锁紧状态的关键。设计时需要关注死点越过量：过死点太少，振动工况下可能松脱；过死点太多，则操作力增大，手柄开启行程也会受到影响。

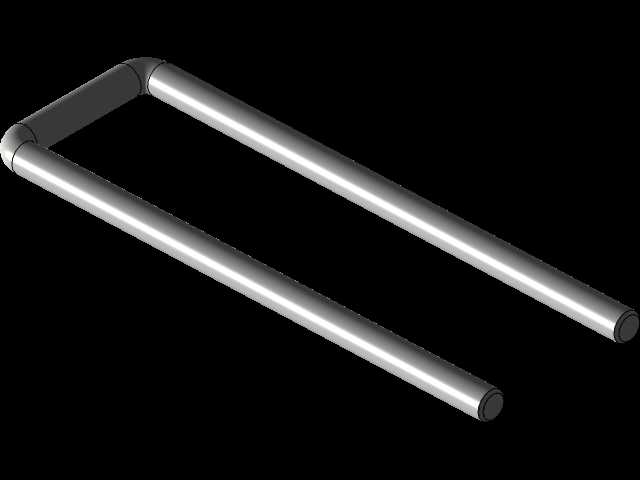

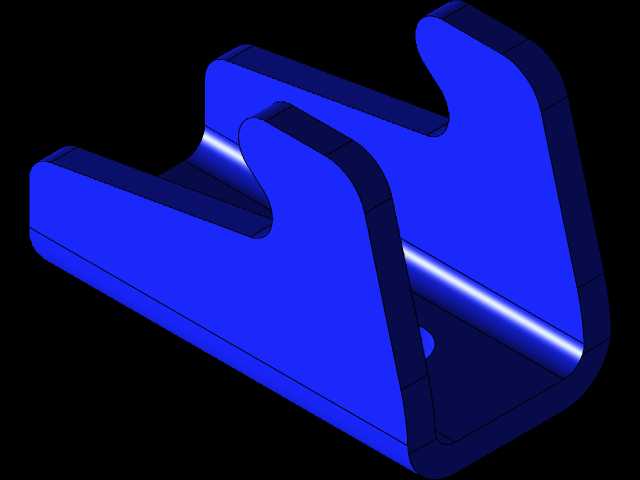

　　压杆部分采用双拉杆形式，相比单杆结构，抗扭和导向稳定性更好，前端压头在接触工件时不易偏摆。压头与工件接触区做成块状，可根据实际被压件表面形状更换橡胶垫、聚氨酯垫或金属压块。对于钣金焊接件，软垫能够避免压痕；对于铸件或机加工毛坯，则可使用钢质压头以承受更大的反力。压头高度和伸出长度在工装设计中通常需要预留调节量，因为不同批次工件的毛坯厚度、定位块高度和焊缝余量并不完全一致。

　　实际选型时，不能只看外观尺寸，还要结合夹紧力、压紧行程、安装孔距和手柄操作方向综合判断。夹钳底座的安装边界决定了它能否嵌入现有工装；压头闭合后的最低点决定工件可通过的厚度范围；手柄打开后的旋转包络则关系到操作者手部空间和周边干涉。若用于铣床或钻床，应使夹紧力方向尽量指向定位支承面，避免工件受到侧向撬动；若用于焊接工装，要考虑焊渣飞溅、热变形和现场打磨对铰接点的影响，必要时在销轴和连杆区域增加防护或留出维护间隙。

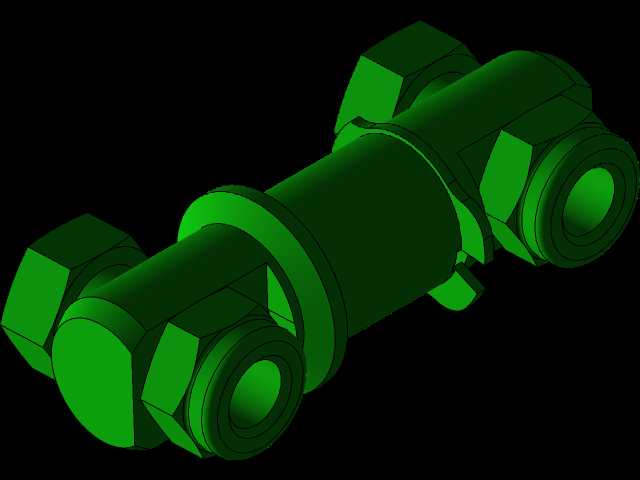

　　建模过程中，铰接关系是表达重点。底座孔、侧板孔、手柄孔和连杆孔需要按同轴关系装配，销轴直径与侧板厚度应匹配，手柄在全开和全闭两个极限位置都要检查干涉。压杆沿长度方向的运动并非理想直线，而是随肘节连杆产生小幅弧线，因此压头接触面在压紧瞬间会有轻微滑动趋势，设计压头形状时应允许这种微量位移。对于需要精确压紧高度的场合，可在压头下方设置可调螺栓，通过螺母锁紧来补偿工件公差。

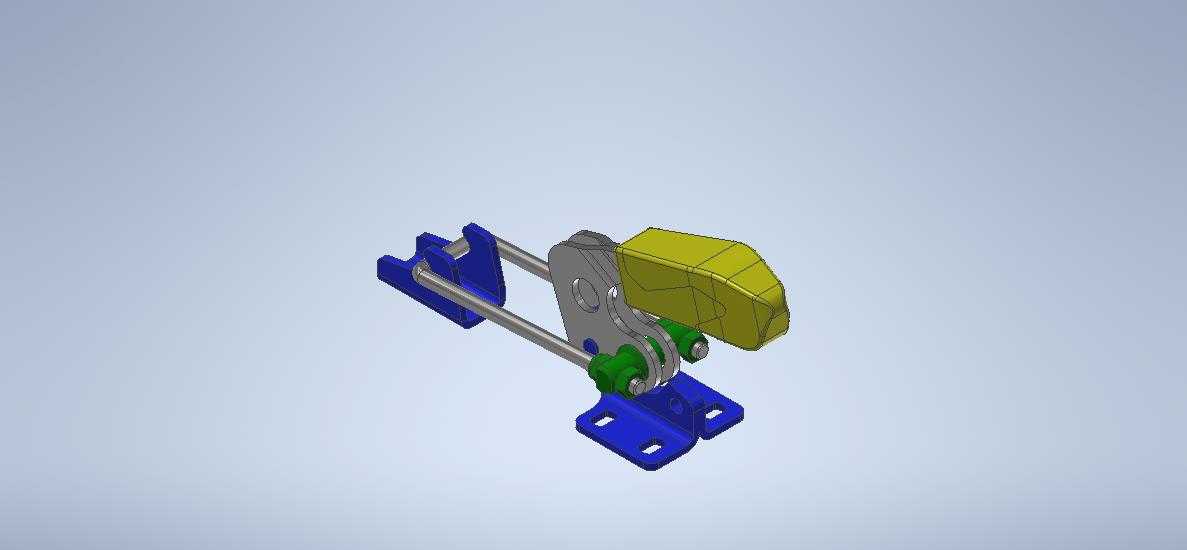

　　这类夹钳的优势在于操作直观、动作快、成本低、维护方便，特别适合中小批量生产和频繁换型的工位。它不适合作为承受持续大冲击或重载切削的唯一夹紧元件，在重型铣削、厚板冲压等场合，应与液压压紧、气动压板或固定挡块配合使用。布置多只夹钳时，压紧点应靠近加工区域并对称分布，避免工件因单点受力产生翘曲。整体结构在三维状态下清晰呈现了手动快速夹紧的运动逻辑，可作为工装夹具设计、自动化夹具改型以及非标设备压紧机构参考。
