机床传动用啮合直齿轮副结构

　　这套齿轮副主要面向普通机床进给箱、主轴箱以及小型专用设备的定比传动环节，用于在两根平行轴之间传递旋转运动，并通过齿数差异实现固定减速。现场布置时，大齿轮通常安装在转速较低、扭矩较大的输出侧，小齿轮布置在动力输入侧；两轴中心距必须严格按节圆相切关系控制，齿侧间隙既不能过小导致运转卡滞、温升异常，也不能过大而产生反向冲击和定位误差。在车床进给系统中，这类构件常承担把电机或手动轴的转动传递到滑移机构、丝杠或分度机构的任务，其啮合状态直接影响刀架进给平稳性、加工表面纹路以及低速微动时的跟随精度。

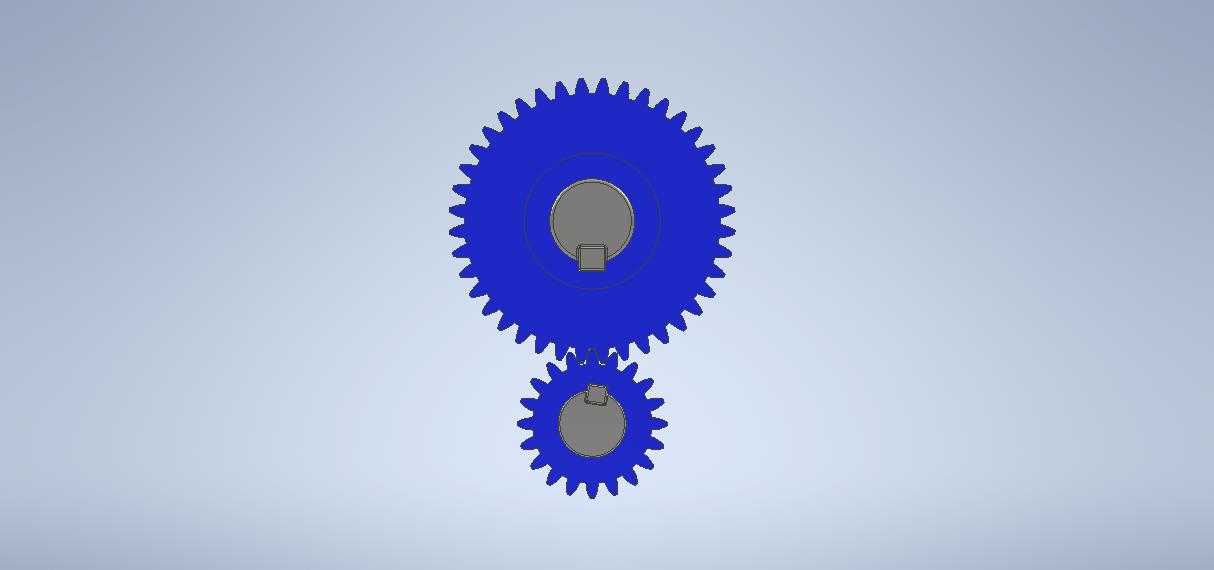

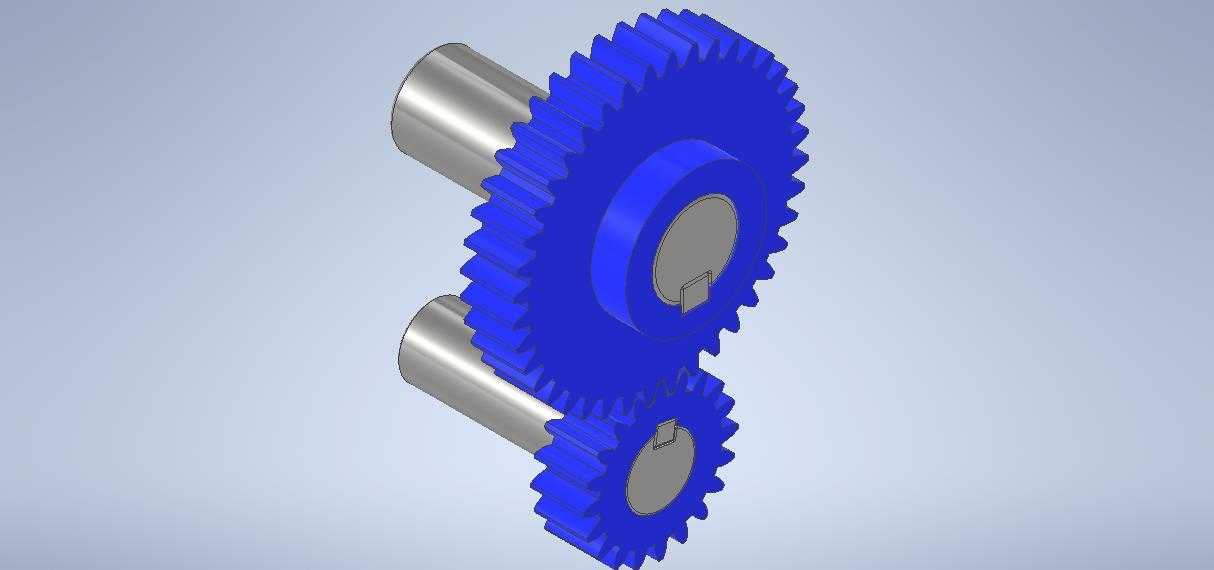

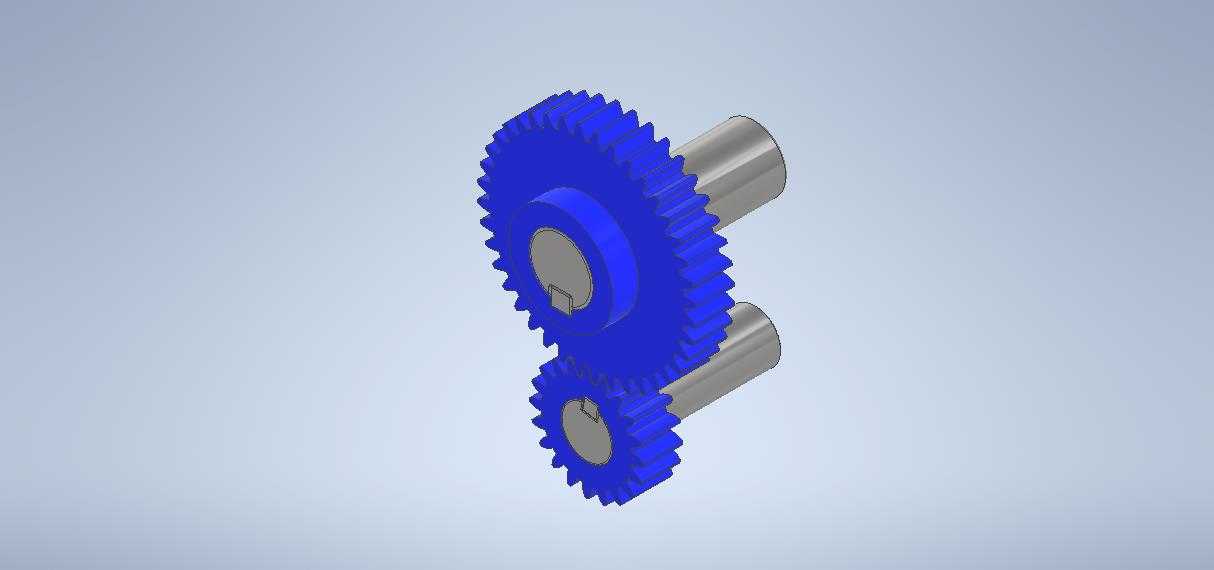

　　从结构上看，两件齿轮均采用盘式直齿布局，外缘布置均匀渐开线齿形，中心设置轮毂孔，孔侧带有键槽或止动配合面，用于与轴形成周向固定。大齿轮轮毂相对盘面凸起，可缩短轴上支承跨距并改善装拆空间；小齿轮齿数较少、外径紧凑，适合安装在靠近联轴器或手轮的位置。齿圈与轮毂之间保留较完整的轮辐区域，既减轻转动惯量，又保证齿根弯矩向轮毂传递时具有足够截面。直齿形式的优势在于加工、检验和装配都比较直接，替换时不需要考虑螺旋角方向与轴向力，适合中低速、启停频繁以及需要正反转的机床传动链。

　　建模时应先确定两齿轮的分度圆、齿顶圆和齿根圆，再按啮合相位布置中心距。大小齿轮的齿廓需要保持同一模数和压力角，齿厚与槽宽在节圆附近形成合理侧隙；若只按理论零间隙装配，实际受热膨胀、制造误差和润滑膜影响后容易出现顶齿。轮毂孔与键槽的位置要和轴系方案联动，键槽侧面承担扭矩传递，孔端可设置倒角以便压装。齿根过渡圆角不能在模型中被简化成尖锐边界，因为该处是弯曲应力集中区域，粗看只是细小圆角，实际对淬硬齿轮或频繁换向工况的疲劳寿命影响明显。

　　外形尺寸方面，大齿轮齿顶圆构成主要径向边界，小齿轮齿顶圆则决定下方避让范围；两件齿轮啮合后，外轮廓在高度方向覆盖两个齿顶圆直径叠加并扣除啮合重叠区，在宽度方向以大齿轮外径为最大限制。装入箱体前，需要核对齿轮外缘与箱壁、润滑挡板、拨叉或邻近轴套之间的安全间隙，尤其要检查大齿轮旋转时是否与加强筋、油池液面指示结构或接线管路干涉。轴向位置依靠轴肩、套筒或挡圈确定，轮毂端面不能直接紧贴箱体粗糙面，应留出摩擦与热膨胀余量。

　　实际用途并不局限于单台机床。凡平行轴、传动比固定、噪声要求适中且维护条件一般的设备，都可采用类似思路，例如小型工作台回转机构、手动调节装置、轻工输送设备的减速级以及教学用传动演示台。设计时若追求承载能力，可加大齿宽或提高材料热处理等级；若追求轻量化和快速响应，则可在轮辐区域开设对称减重孔，但开孔不能切断齿根到轮毂的主要传力路径，也要避免造成不平衡。润滑方式多采用油浴或定期涂脂，齿面进入啮合区前应能形成油膜，箱体内还需考虑磨粒沉积和回油空间。

　　从装配逻辑看，齿轮副不是孤立零件，它与轴、键、轴承、箱体孔系共同构成传动单元。轴的平行度误差会使齿向接触偏载，表现为齿面一端亮痕、另一端几乎无接触；中心距偏大则侧隙增加，反向进给时出现空程。因此三维布局阶段就要把轴承座孔、轴台阶、套筒厚度和齿轮齿宽一起校核，而不是只把两件齿轮摆成啮合外观。对于机床加工类设备，进给准确性往往比极限转速更重要，齿轮孔与轴的配合、键的侧向间隙以及齿轮轴向固定方式都应服务于减少回差这一目标。

　　齿形数量和外径差异决定了本结构的减速特征：小齿轮每转一周，大齿轮只转过相应齿数比的角度，输出扭矩随之增大。选用时不能只看外形能否装入，还要结合输入转速、载荷性质、每天换向次数、期望寿命以及允许噪声综合判断。若设备长期在冲击载荷下运行，齿面硬度和芯部韧性需要匹配；若只是手动轻载调节，则可适当放宽精度等级，但仍应保证啮合平顺、无卡齿和异常磨损。通过三维模型提前确认齿顶安全间隙、轮毂装拆方向、键槽朝向和箱体包容边界，能够在加工与装配前暴露大部分干涉问题，减少样机反复拆改。
