涡轮增压器核心组件结构设计

　　这套三维结构对应的是车用及小型动力设备配套的涡轮增压器核心总成，在实际工程应用中，这类部件主要匹配小排量内燃动力单元，通过回收排气端的余压能量驱动涡轮端叶轮旋转，同轴带动压气机端叶轮压缩进气，提升动力单元的充气效率，在不增加排量的前提下提升动力输出上限，同时优化燃油燃烧充分性，广泛配套在乘用车、小型工程机械、农用动力设备的内燃机组上。

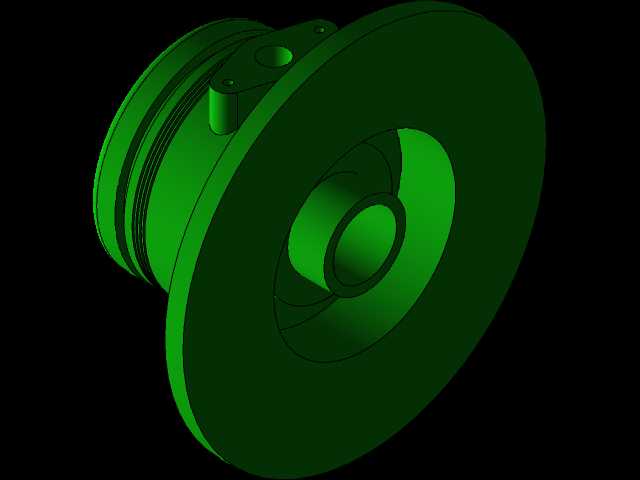

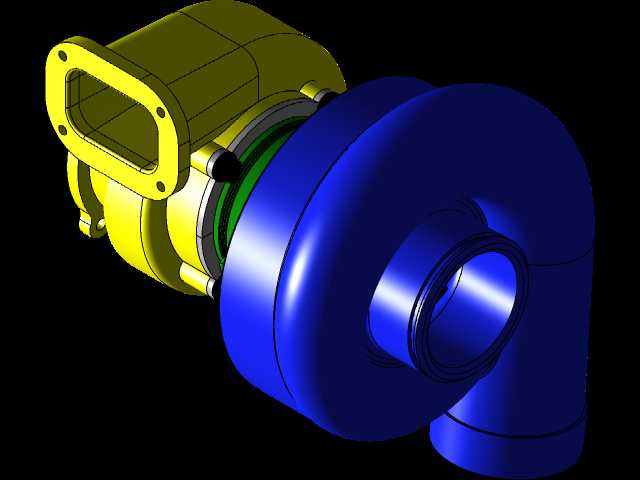

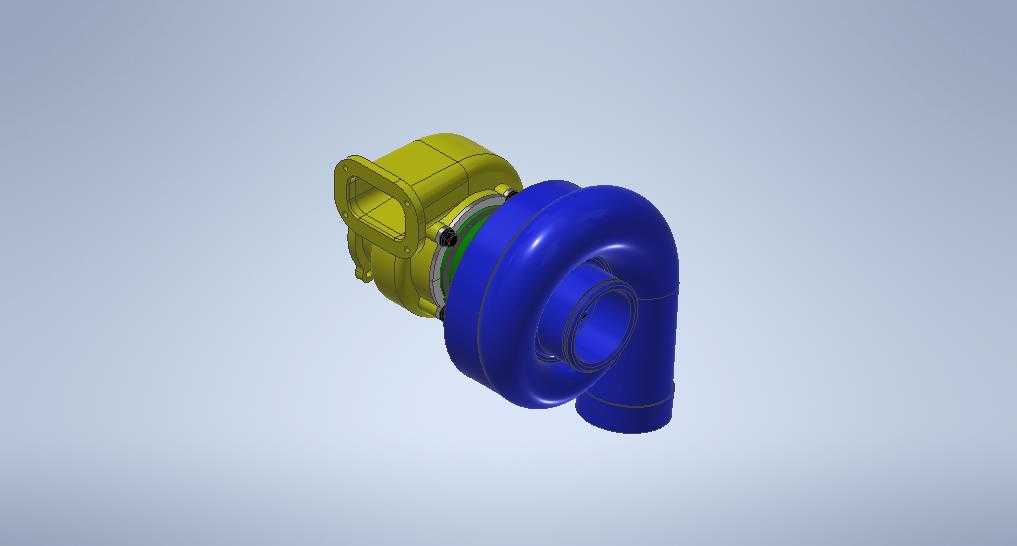

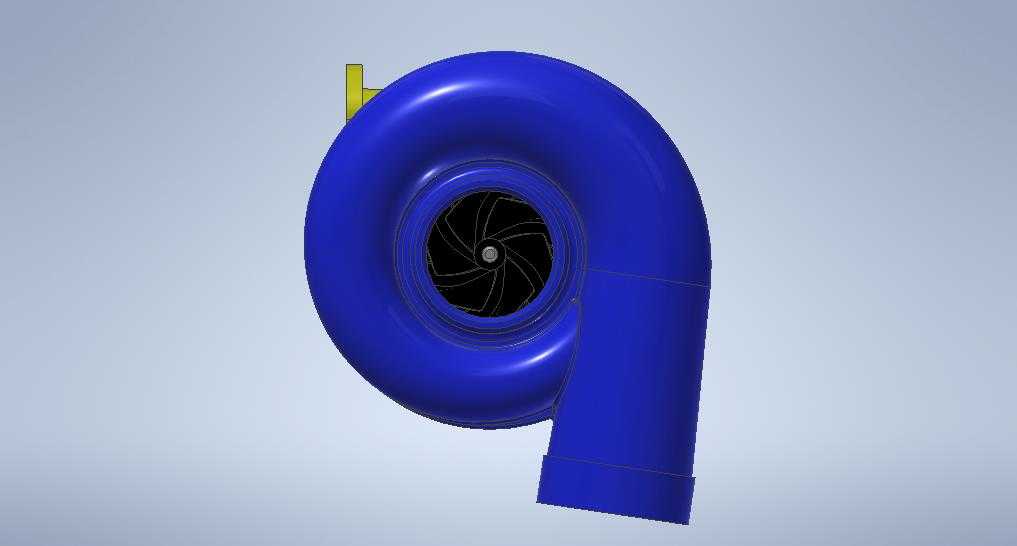

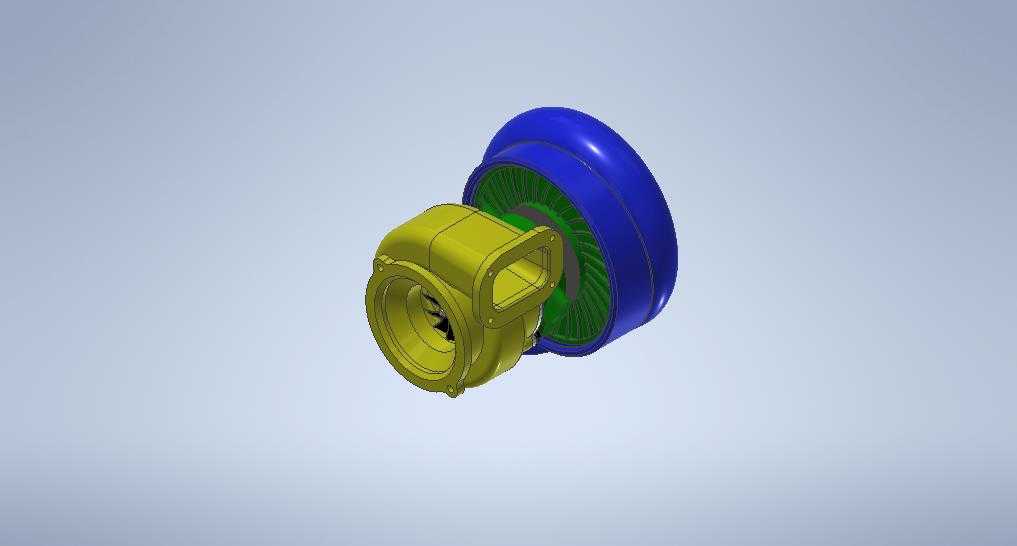

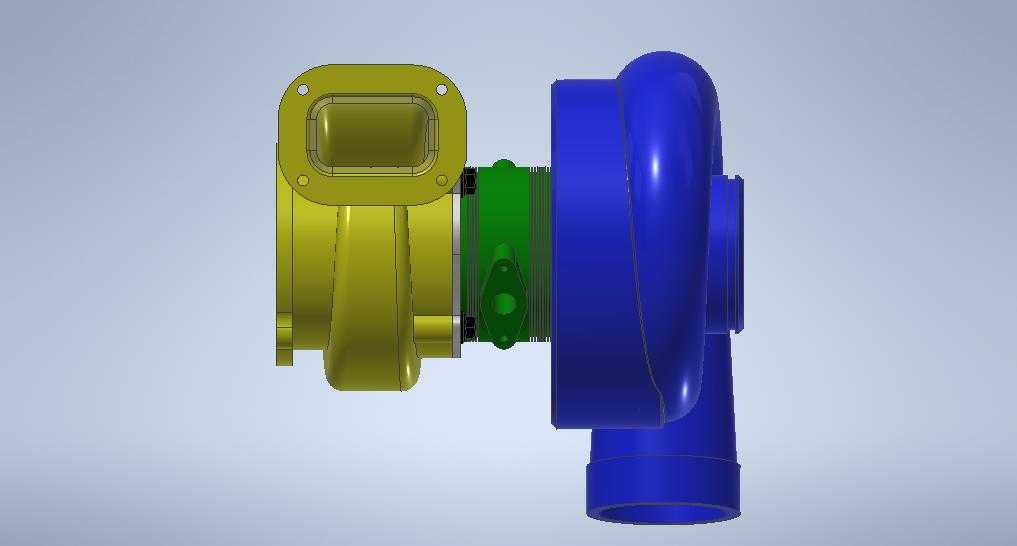

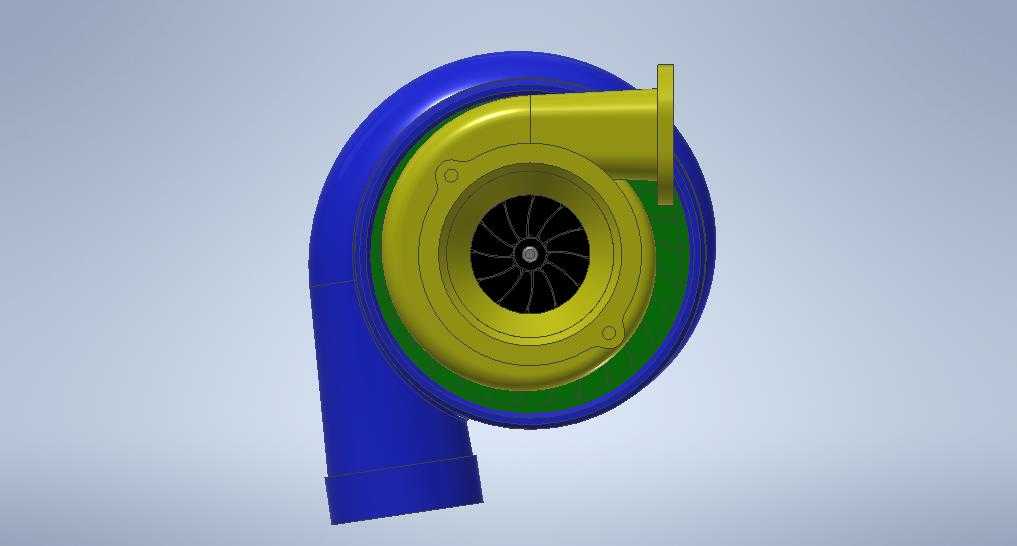

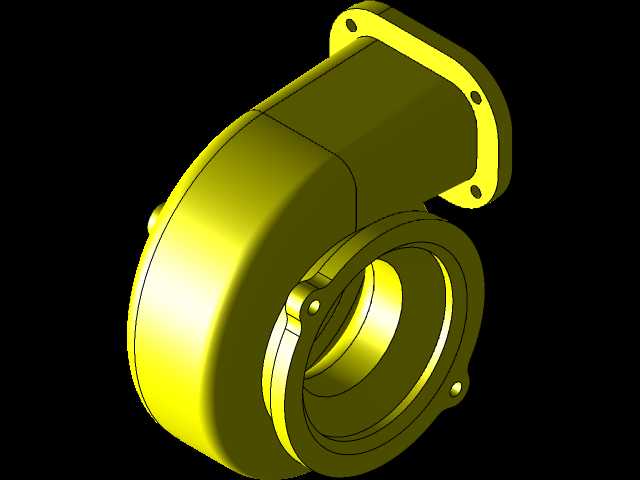

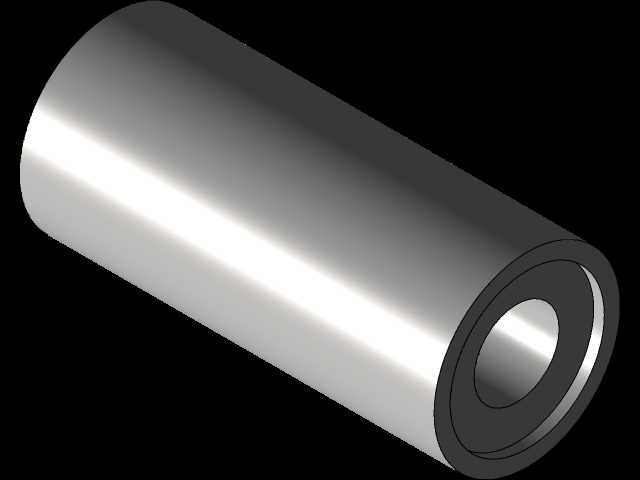

　　从结构拆分来看，模型完整还原了压气机壳、涡轮壳体、涡轮叶轮、中间连接基座几个核心部分的装配关系。压气机端采用渐扩式流道壳体，也就是模型中呈现的蓝色外壳部分，内壁流道顺着叶轮旋转方向做平滑扩压设计，能将叶轮甩出的高速空气动能逐步转化为压力能，减少流道内的气流紊流损失，壳体边缘的安装法兰做了加厚处理，预留的螺栓孔位可以直接对接进气中冷管路，法兰端面的密封槽结构在设计时考虑了橡胶密封圈的安装压缩量，避免高压进气泄漏。中间的黄绿色铸铝基座是整个总成的安装承载基体，内部预留了轴承安装腔、润滑油道以及冷却水道的布置空间，基座侧面的安装支耳做了加强筋结构，能承受涡轮端高速旋转带来的振动载荷，支耳上的安装孔位间距匹配主流动力单元的排气侧安装接口，不需要额外做转接支架就能完成装配。涡轮端的叶轮采用后弯式叶片设计，叶片型线顺着排气流入方向做了导角优化，能降低排气冲击带来的能量损失，叶轮与转轴的连接位置做了轮毂加厚处理，适配每分钟十几万转的高转速工况下的离心力载荷，涡轮壳体的流道采用环绕式蜗壳结构，将各个气缸排出的脉冲气流均匀导向涡轮叶片，同时隔绝涡轮端的高温，避免热量传递到压气机端影响进气密度。

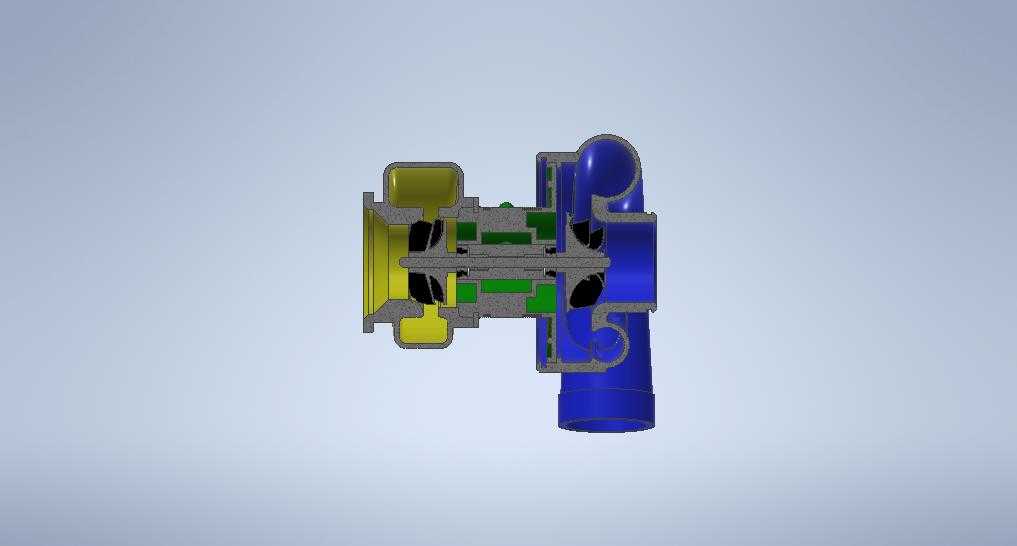

　　在设计思路上，这套结构优先平衡了气动效率与结构可靠性的关系，压气机壳与中间基座的连接采用卡箍式配合结构，相比传统螺栓连接能减少装配工时，同时保证结合面的同轴度，避免高速旋转下叶轮与壳体发生刮蹭。涡轮端与压气机端的叶轮在轴向上做了位置匹配，保证转轴工作时的轴向力能相互抵消一部分，降低止推轴承的载荷。外形尺寸上，整个总成的最大径向尺寸集中在涡轮壳体外圆，安装时需要预留至少15mm的周边间隙，避免与周边的管路、车架部件发生干涉，轴向安装长度从涡轮端排气法兰到压气机端进气法兰的距离适配小排量动力单元的舱内布置空间，不会出现安装后突出舱体的问题。安装边界方面，中间基座的支耳安装面为主要承力面，设计时要求安装面的平面度公差控制在0.1mm以内，避免装配后壳体变形导致叶轮擦壳，润滑油道的进出口位置做了标准管螺纹接口，直接对接机组的润滑系统油路，冷却水道的接口位置避开了安装螺栓的操作空间，方便后期维护时拆装管路。

　　从实际使用的工况角度出发，这套结构的流道设计充分考虑了不同转速下的气流匹配，低转速下涡轮叶片的小角度导边能快速响应排气脉冲，减少涡轮迟滞，高转速下压气机的扩压流道能保证进气压力稳定，不会出现喘振问题。壳体的壁厚设计做了差异化处理，涡轮端因为长期接触高温排气，壁厚比压气机端厚2mm，保证高温下的结构强度，压气机端采用较薄的壁厚能降低整体重量，减少总成的转动惯量带来的响应延迟。各个部件的配合公差上，叶轮与转轴的配合采用过盈配合，过盈量根据工作温度下的热膨胀量做了匹配，避免高温下叶轮与转轴发生相对滑动，壳体与中间基座的配合采用间隙配合加密封圈的结构，既方便装配，又能保证密封性能。
