立式承压储液罐支腿结构三维设计

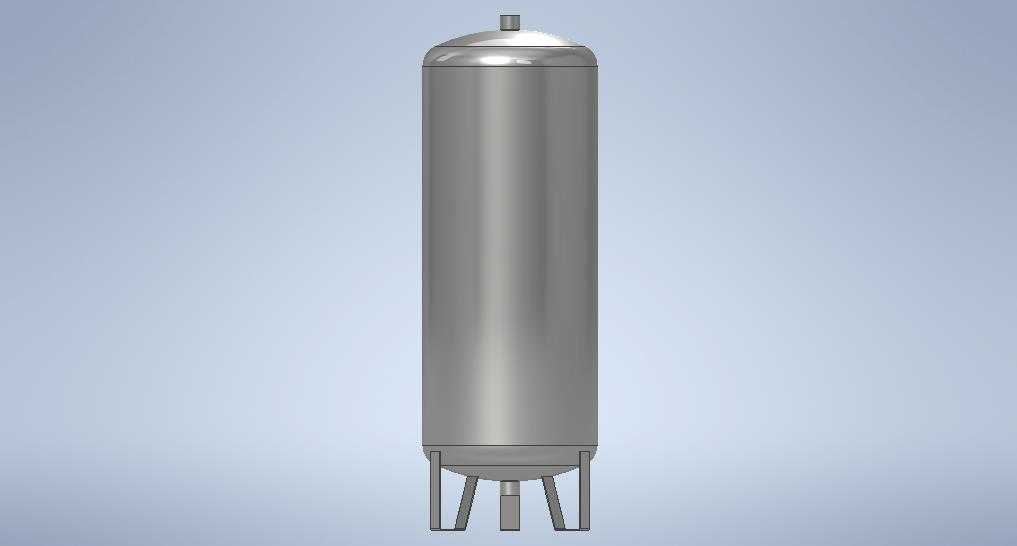

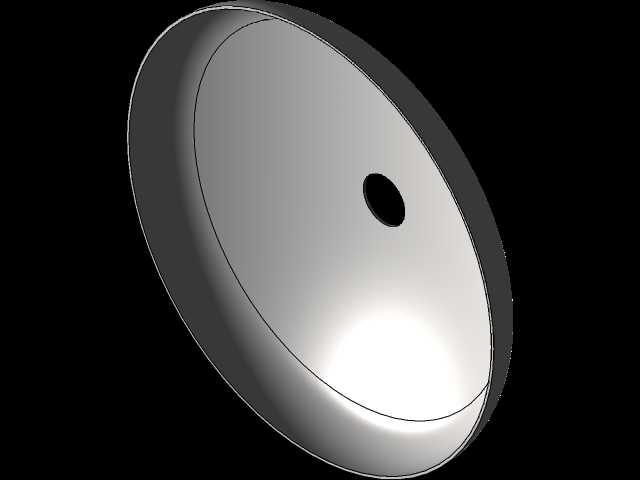

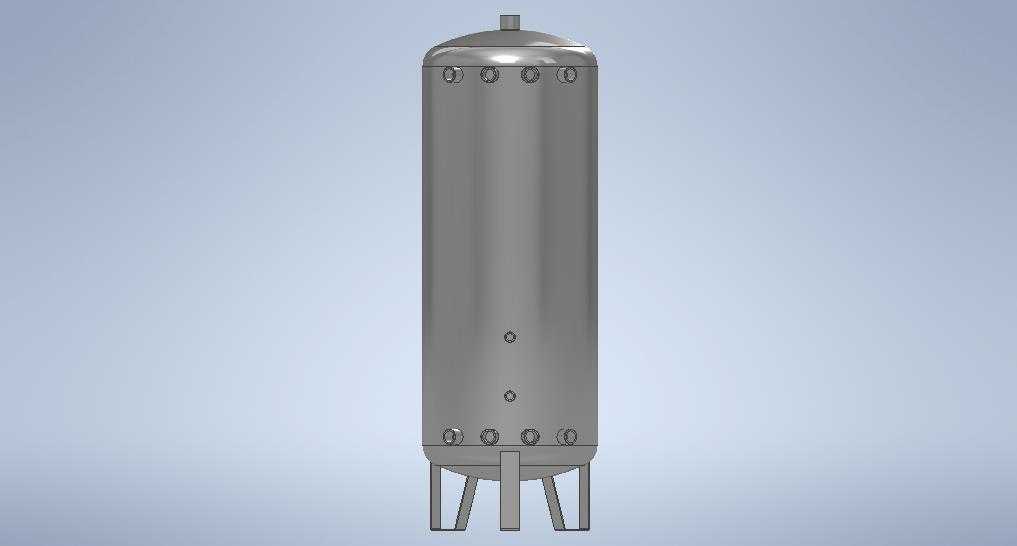

　　这套立式承压储液罐体的三维结构，面向化工、水处理、食品饮料、制药以及中小型工业流体工段的暂存与缓冲需求，建模时优先还原现场安装与配管对接的真实边界，而非单纯做外观示意。罐体主体采用长圆筒加两端椭圆封头的经典构型，顶部封头居中设置小口径工艺接管，可作为排气、安全阀接口或者仪表安装位；筒体上下两段沿环向均匀布置多组侧向法兰接口，上部接口多用于进料、回流、液位检测或者溢流管路，下部接口则承担出料、排污、排空以及循环泵吸入口的连接功能。筒身中段额外保留两处小型径向接口，适合安装温度传感器、压力变送器或者取样阀，方便运行阶段直接获取罐内介质工况参数。

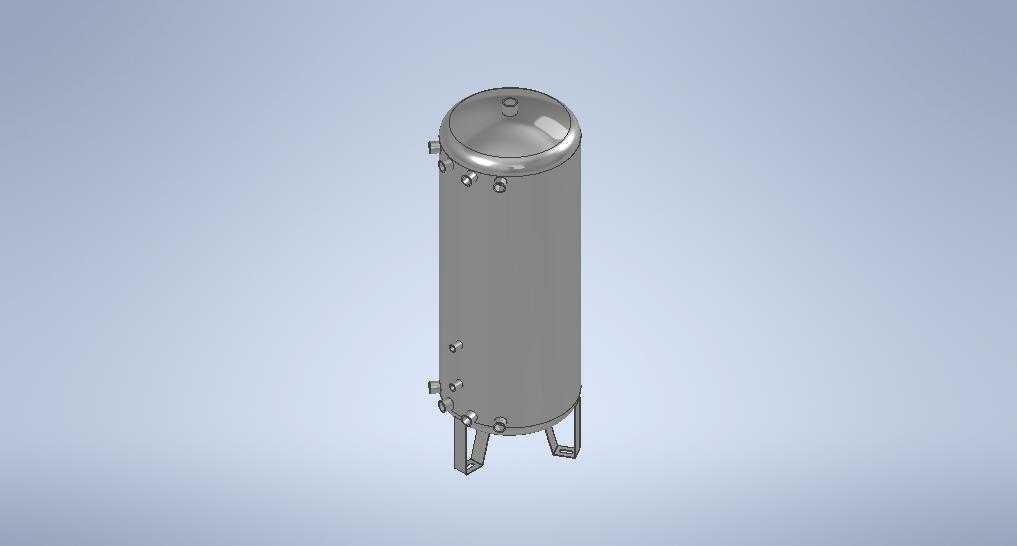

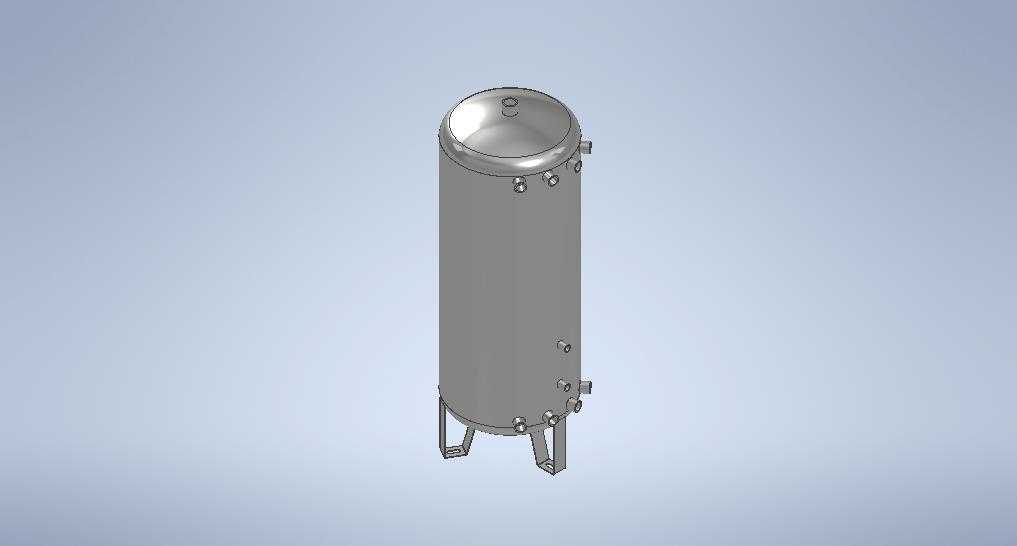

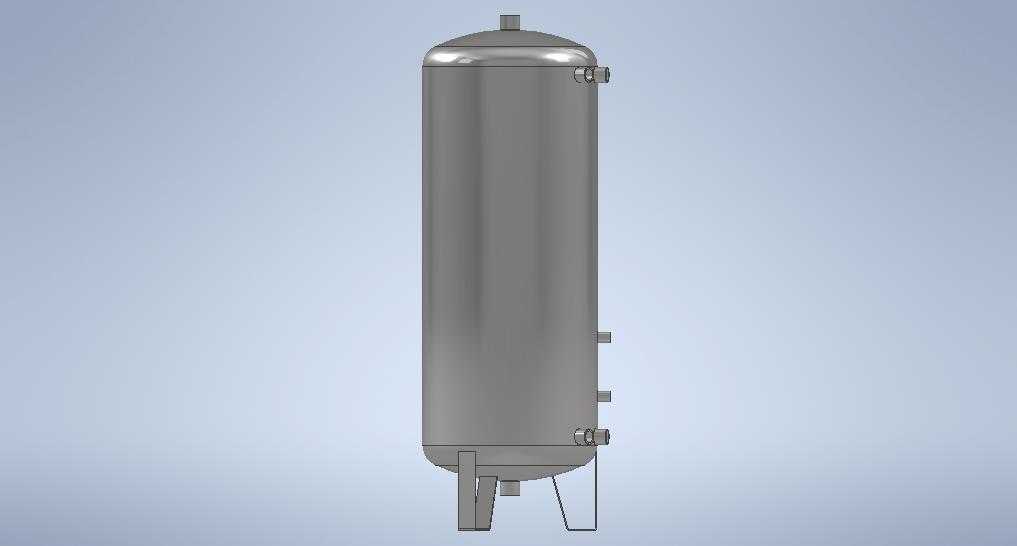

　　从受力逻辑看，立式圆筒在承受内压时筒壁膜应力分布均匀，材料利用率高于同容积的方形箱体；椭圆封头能够平滑过渡端部应力，避免平盖结构在承压工况下产生过大的弯曲载荷。下部采用三根均布支腿承载，支腿从筒体下封头上的焊接座向外斜向展开，形成稳定的三角支撑 footprint，既把罐体自重、介质重量以及风载、地震水平力传递到地面基础，也在罐底留出操作空间，便于排污阀、底侧管路和巡检人员接近。支腿与筒体连接位置特意避开下封头环缝和底侧接口群，减少焊接热影响区重叠，也给现场配管留下扳手空间。

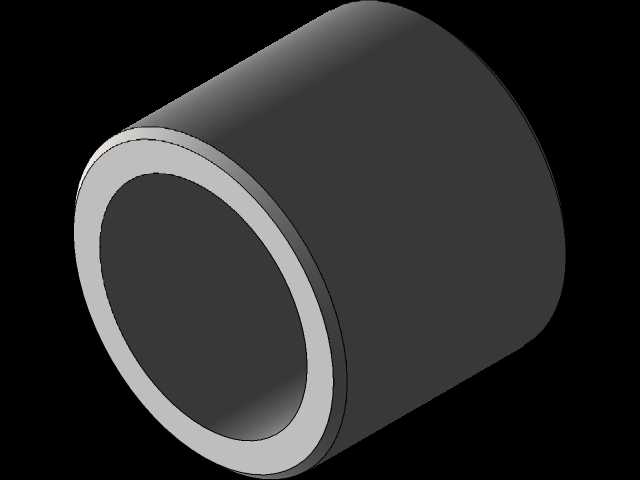

　　建模过程中，筒壁、封头、接管法兰和支腿分别按独立特征组织，接口位置以环形阵列控制周向角度，保证多组管口相位一致。法兰面按照外接管道的对接方向留出螺栓操作余量，接管伸出长度兼顾保温层厚度与阀门安装距离；顶部小接管周围保留平台护栏或者顶部仪表维护时所需的净空。罐体整体高径比较大，适合厂房内垂直布置，能够在有限占地面积下获得足够缓冲容积；选型时需要结合介质密度、设计压力和腐蚀余量复核筒壁厚度，同时校核支腿压杆稳定性、地脚螺栓受拉工况以及基础局部承压。

　　在产线布局里，这类罐体常布置在泵入口前作为缓冲罐，或者置于反应、换热工序之后作为中间储槽，用来削弱流量波动、分离夹带气体并稳定下游供液。三维模型可直接用于管路碰撞检查、支腿基础定位、操作平台高度确认以及检修空间评审；把管口方位导入厂区布置后，能够提前判断进料管、出料管、排污管和仪表桥架是否互相干涉，也能核对罐顶维护点与厂房梁底、照明消防设施之间的安全距离。结构表达上没有混入复杂内部构件，重点突出壳体轮廓、接口分布和支撑边界，便于工程人员在此基础上继续添加衬里、保温、爬梯平台或者内件，完成面向具体工艺条件的详细设计。
