卧式承压储液供给罐成套结构设计

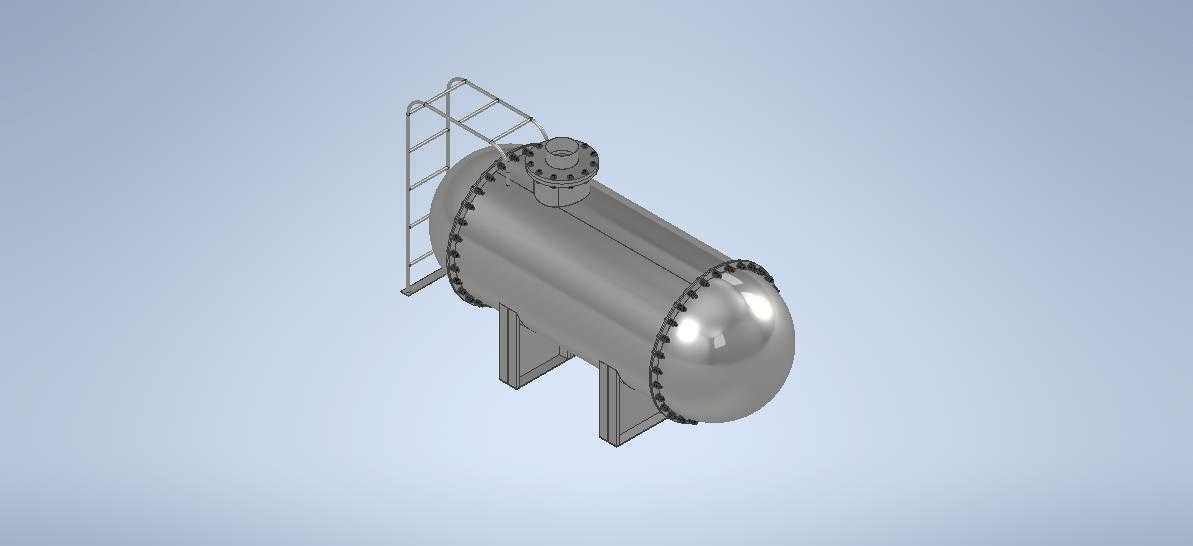

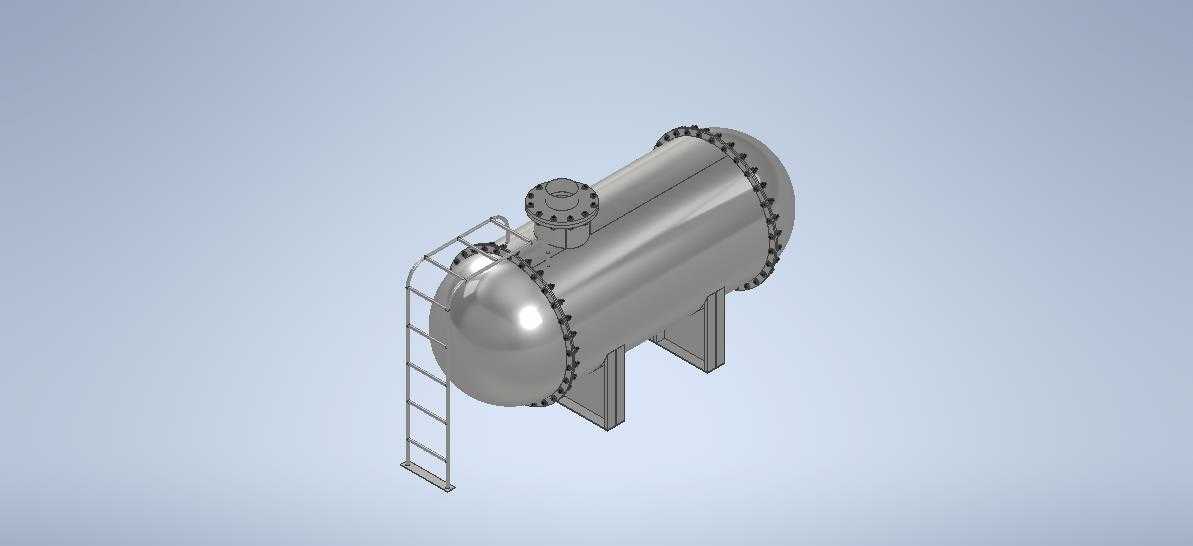

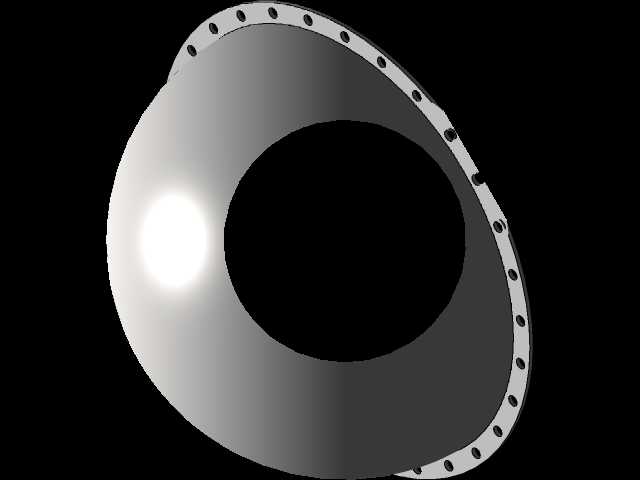

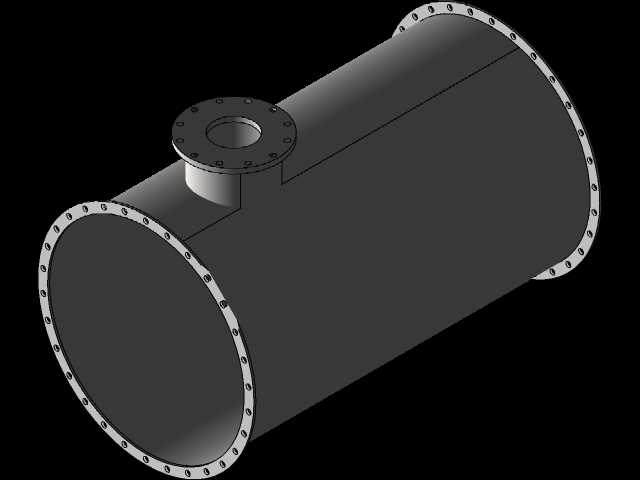

　　该套三维结构围绕卧式承压储液罐体展开，罐体主体采用两端椭圆形封头与中部圆筒段组焊的经典构型，这类构型在流体存储类装备中应用极广，椭圆封头的曲面过渡能够均匀分散内压作用下的端部应力，相比平盖结构大幅降低封头壁厚需求与局部应力集中风险，圆筒段则提供规整的大容积存储空间，整体重心偏低，卧式布置的抗倾覆稳定性优于同容积立式罐体，非常适合厂区车间内固定安装的流体中转、暂存供给场景。

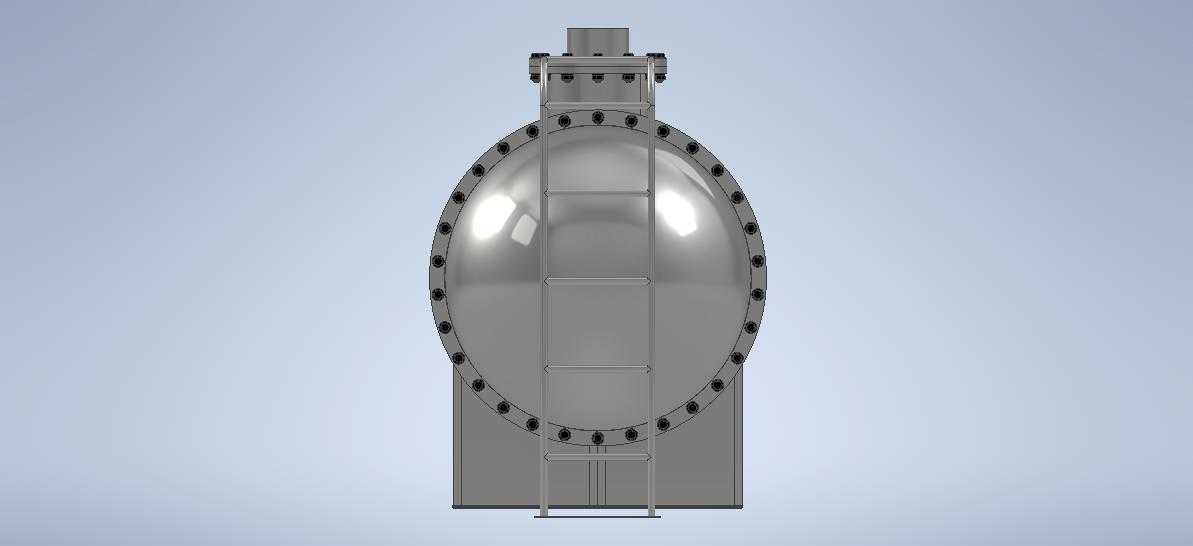

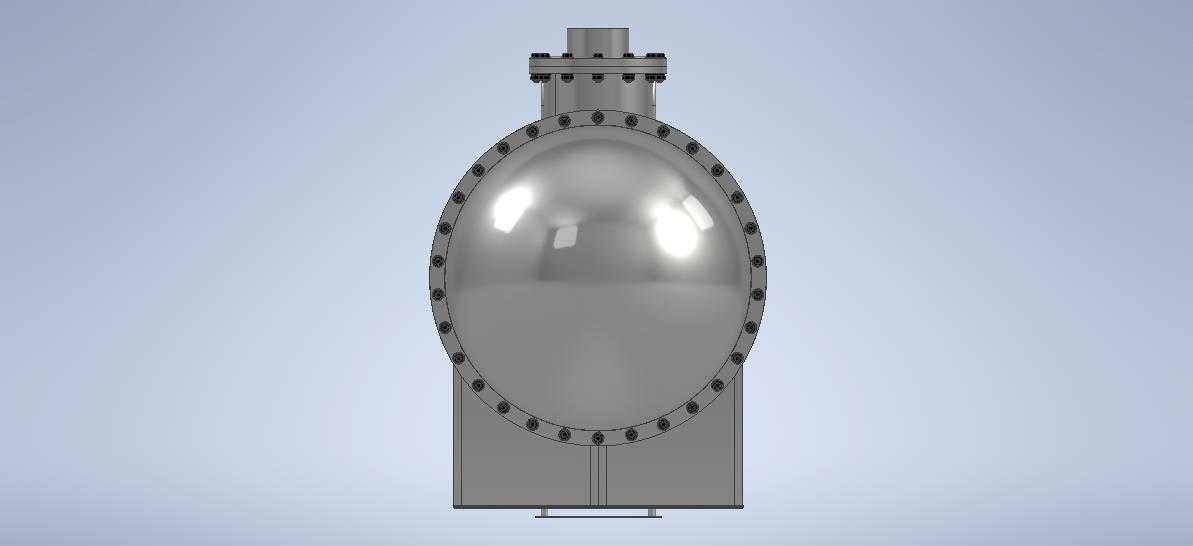

　　从实际用途来看，这类罐体常作为生产工序间的缓冲储槽，承接上游泵送来的工艺流体，再向下游用液设备稳定供给，抵消上下游流量波动带来的工况冲击；也可作为小型集中供液系统的主储槽，存储冷却水、清洗液、工艺油料或者其他中性工业流体，罐体顶部的大口径法兰接口可接入液位监测、安全泄压或者补料管路，侧面引出的弯管组件可作为液位旁通、取样回路或者溢流管路使用，两侧封头处沿周向均匀排布的螺栓法兰结构，为罐体内部检修、衬里更换或者内置组件安装提供了可拆卸的通行通道，无需切割罐体即可完成内部维护作业。

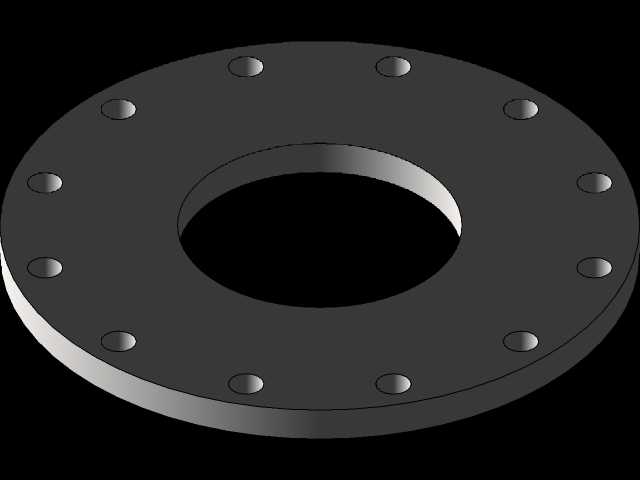

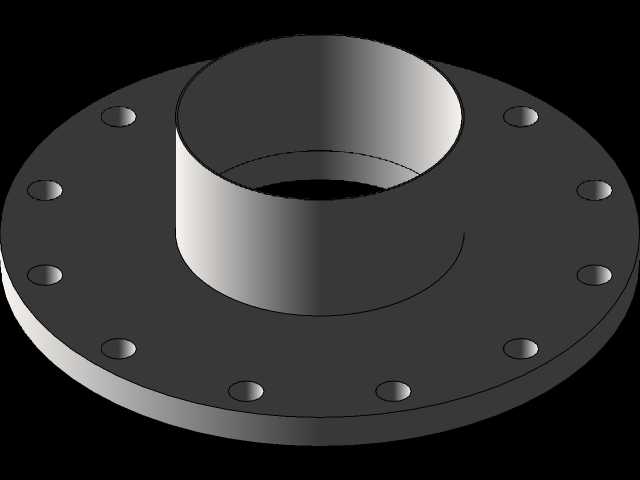

　　结构设计层面，整套罐体的密封逻辑全部采用法兰螺栓连接：顶部接口采用带颈对焊法兰搭配多根均布紧固螺栓，法兰面预留密封垫片安装位，装配时按对角线顺序分次拧紧螺栓，可保证垫片受压均匀，杜绝内压介质从接合面渗漏；两侧封头与筒体的连接法兰同样沿圆周整圈布置螺栓，螺栓间距按照压力容器法兰设计规范选取，既避免间距过大导致垫片密封比压不足，也不会因螺栓过密造成法兰环局部刚性过剩、装配应力叠加。筒体下方设置两件平行的鞍式支座，支座立板直接贴合筒体下壁面，接触区域可增设弧形垫板分散支座反力，避免筒体局部出现凹陷变形，支座底板预留地脚螺栓安装孔，安装时可通过膨胀螺栓或者预埋地脚板将罐体固定在混凝土基础上，两件支座的间距经过匹配，让罐体支撑点位于筒体弯矩分布最优的区间，降低筒体跨中弯曲应力与支座处局部剪切应力。

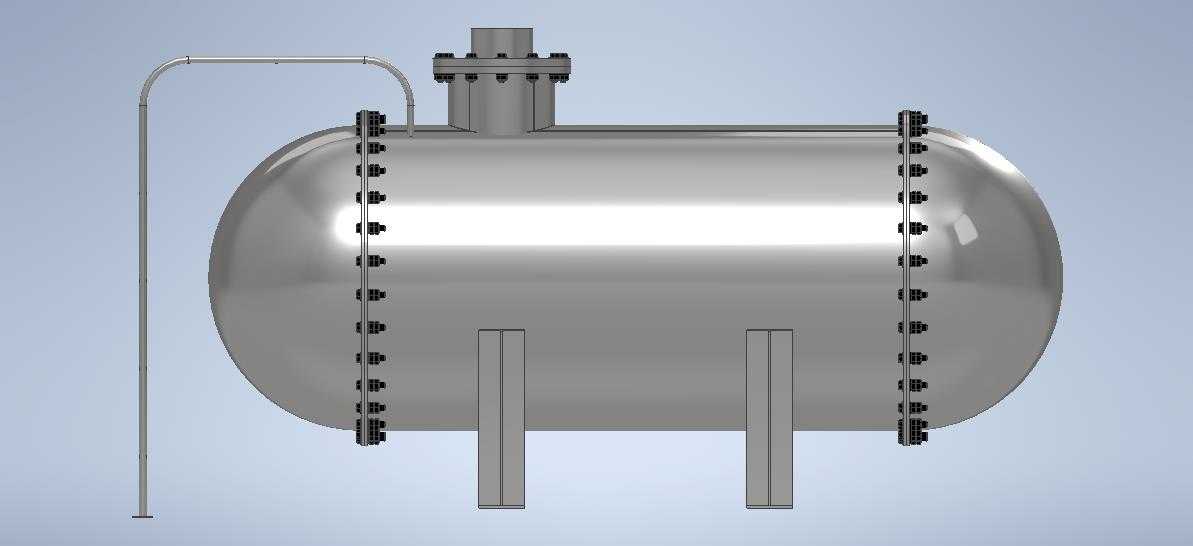

　　外形与安装边界方面，罐体总长由圆筒段长度加两端封头凸面深度决定，整体宽度以筒体外径为基准，两侧外接的弯管组件向罐体侧方延伸，管路末端预留法兰接口，现场布置时需要在弯管外侧留出足够的管路对接与阀门操作空间；罐体顶部的法兰接口向上凸起，上方需要预留法兰开盖、螺栓拆装的作业高度，不能紧贴厂房顶部或者上层管线；下方鞍座的高度将筒体最低点抬离基础表面，既留出底部排污、防腐检修的操作空间，也避免地面积水长期浸泡筒体下壁造成腐蚀。建模过程中所有法兰螺栓孔采用圆周阵列特征生成，孔位分度圆直径、螺栓孔径与配套螺栓规格完全对应，弯管部分采用扫掠特征成型，弯头弯曲半径符合管路设计的最小弯曲半径要求，避免流体流经弯头时出现过大的局部阻力，支座与筒体的配合面采用贴合约束，整套模型的装配关系完全还原现场实际装配顺序，结构工程师可直接在此基础上追加壁厚校核、支座承载计算或者管口方位调整，也可作为同类中小型卧式储槽设计的参考构型，快速衍生出不同容积、不同接口规格的变体罐体。
