　　这套方管焊接桁架式机架，在车间产线改造、非标专机配套以及机床外围辅机搭建里属于出镜率极高的一类承载基体。很多工程师在做设备布局时，最先敲定的往往不是执行端的动作机构，而是底部这层承托骨架——所有的动力头、输送辊道、防护钣金、电气柜安装板最终都要落在机架上，骨架的刚度、安装面平整度、地脚定位精度，直接决定整台设备运行时的振动水平与长期形位稳定性。

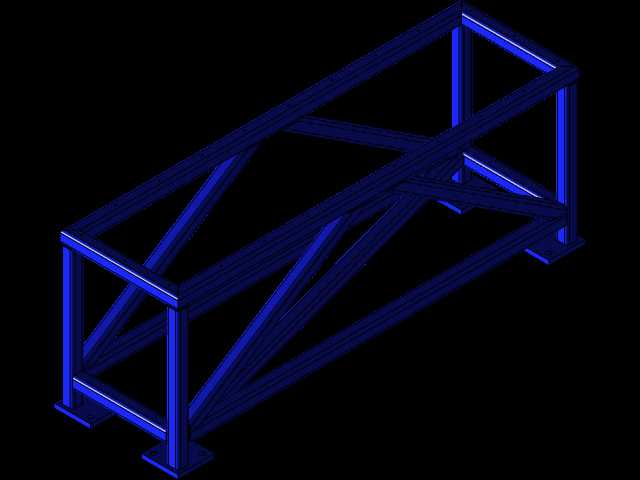

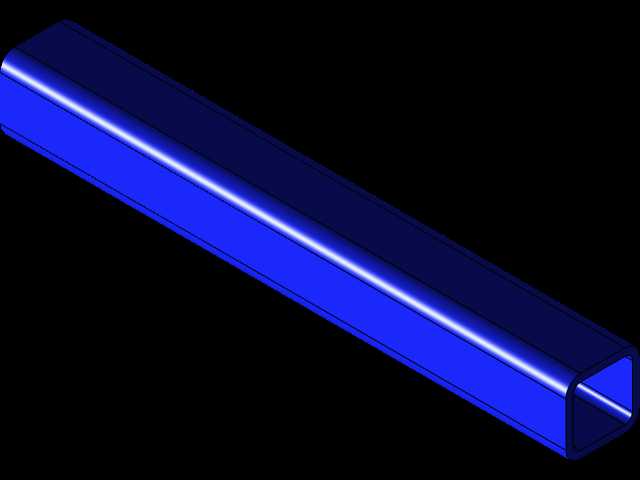

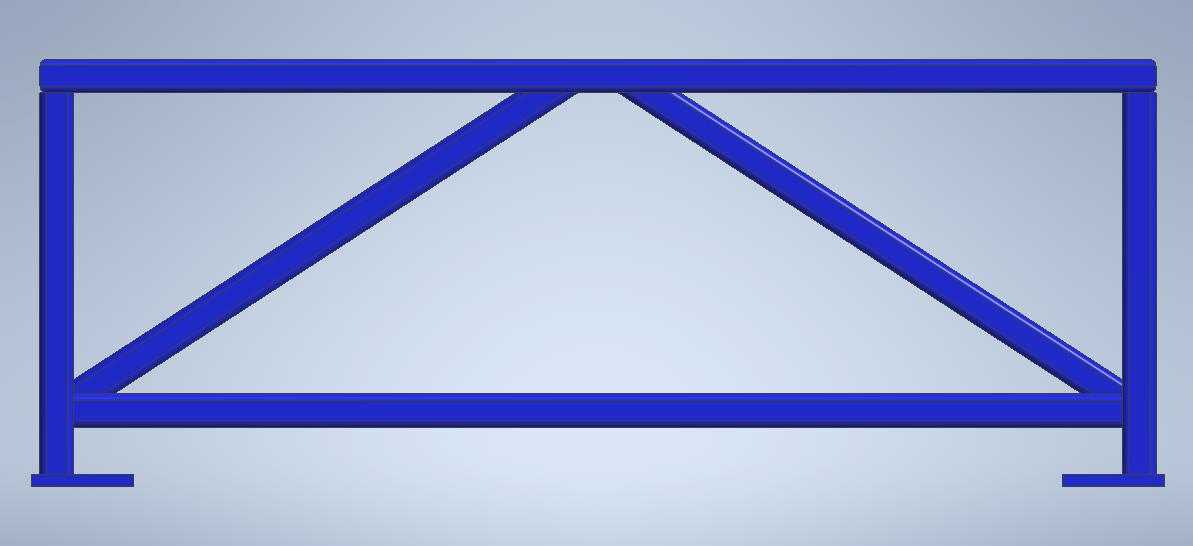

　　从结构形式上看，该机架采用矩形截面管材作为主受力杆件，整体呈长条形卧式布局，四根主纵梁沿长度方向贯通，端部与中部由横向方管围合出矩形框体，内部并非简单的空格填充，而是沿对角线布置了多组斜撑。这种斜向腹杆的布置逻辑和建筑桁架的传力思路一致：当机架顶面承受偏载、或者设备运行中产生沿长度方向的水平冲击力时，单纯的矩形框会在水平面内发生平行四边形剪切变形，加入斜撑后，原本由节点焊缝单独承担的剪切力会转化为斜杆的轴向拉压载荷，方管这类型材沿轴向的承载效率远高于受弯状态，材料利用率能得到明显提升，同时整机的侧向晃动量会被压到很低。

　　设计这类机架时，首先要锚定的是安装边界条件。机架底部两端设置了带孔的方形地脚板，地脚板的尺寸、开孔间距需要和现场预设的地脚螺栓位置一一对应，安装时通过膨胀螺栓或者预埋螺栓将整机固定在混凝土地基上，地脚板与方管立柱的连接处通常会做围焊补强，避免设备长期受载后焊缝出现撕裂。机架的总长度、宽度、高度需要和上方搭载的主机模块匹配：长度方向要覆盖被承托设备的全部支撑点位，宽度方向要留出两侧检修人员通行或者管线排布的空间，高度方向则要兼顾操作人员的作业姿态——如果是作为机床的上下料辅机机架，顶面高度通常要和机床工作台面保持齐平，方便工件在两个工位之间平移转运。

　　在实际工况里，这类机架常见的应用场景包括：长轴类零件检测设备的承载底座、皮带输送机的头部驱动段支架、生产线旁的物料暂存架、自动化焊接工位的龙门行走基座，也可以作为小型液压站、冷却水箱的外置安装框架。不同场景下的载荷特性差异很大：承载检测设备时，要求机架自身的残余应力尽可能小，避免长期使用后框架变形导致检测基准偏移；作为行走机构基座时，顶部导轨安装面的直线度需要在焊后通过整体退火消除应力，再经龙门铣一次走刀加工出基准面，保证导轨运行时不会出现卡顿；作为液压站支架时，则要在框架内部预留出泵组、阀块、油箱的安装横梁，同时在底部开设漏油收集的接油盘安装位。

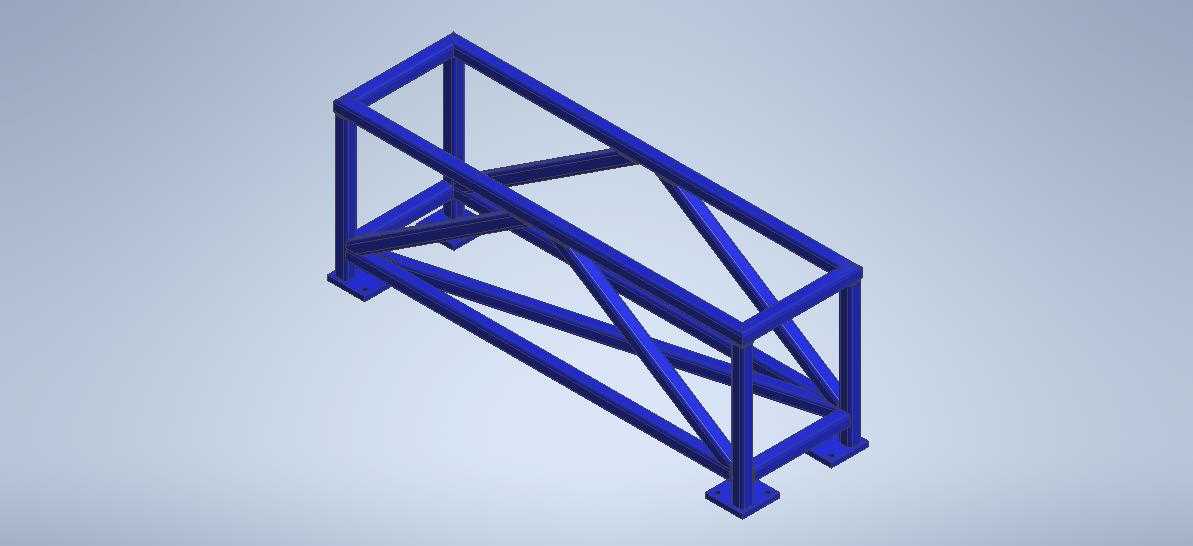

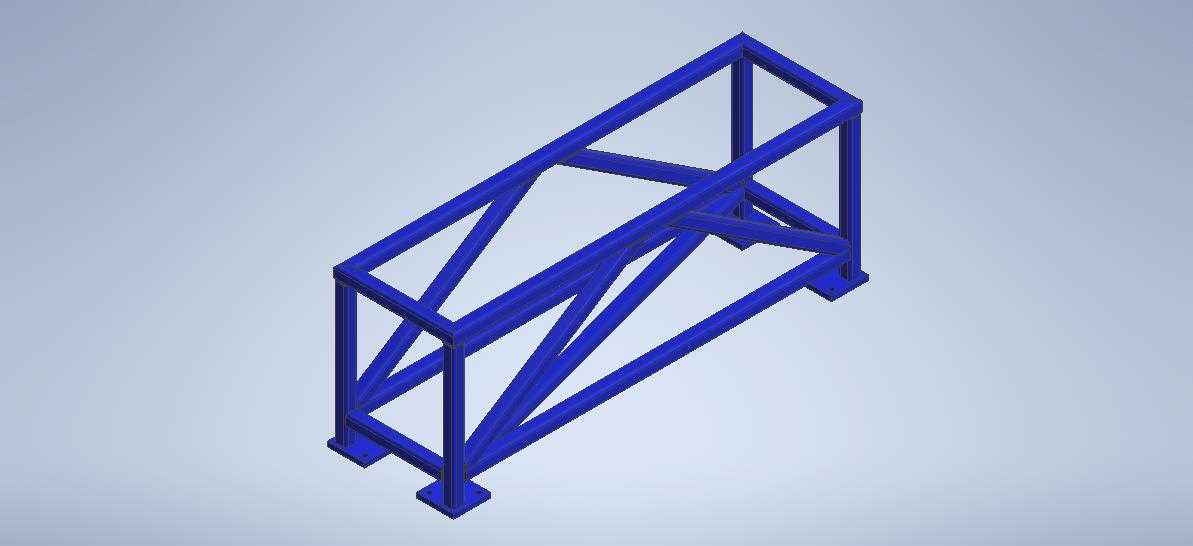

　　建模过程中，杆件的交接处做了贴合实际焊接工艺的处理：方管对接时采用相贯切口或者端部切斜口的方式，让相邻杆件的接触面尽可能贴合，避免出现仅靠棱边焊接的虚接情况。斜撑的布置没有采用均匀等分的方式，而是在载荷集中的中部区域加密了腹杆间距——机架中部往往是上方设备重量最大的区段，弯矩峰值也出现在跨中位置，加密斜撑后可以有效降低跨中的挠度，防止顶面安装的设备出现中部下沉的情况。框架顶部的矩形边框是后续安装台面板、钣金护罩的基准，所有上表面的杆件在建模时就统一了标高，后续铺板时不需要额外加垫片调整，能大幅减少装配时的修配工作量。

　　从维护和拓展的角度考虑，这种开放式桁架结构相比封闭的钢板焊接箱型机架，重量更轻，吊装转运时不需要动用大吨位起重设备，两名装配工配合手动液压车就能完成车间内的移位；框架内部的镂空空间也方便布设电缆桥架、液压油管、冷却水管，管线可以沿方管侧壁通过管卡固定，走线清晰，后期排查线路故障时不需要拆解大面积护罩。如果后续产线升级需要在机架上追加安装传感器、警示灯或者辅助操作面板，也可以直接在方管侧壁钻孔攻丝，或者使用抱箍式连接件固定，改造灵活性很强。

　　需要注意的设计细节是，机架在焊接完成后必须安排时效处理，尤其是长跨距的框架，焊接过程中局部受热产生的内应力如果不释放，加工完基准面后放置一段时间，应力重新分布会让整个机架发生扭曲，之前保证的平面度会全部超差。地脚板的厚度也要留足余量，当地脚螺栓拧紧时，如果板厚不足，板面会被压出局部凹陷，导致机架和地基之间出现虚接，设备运行时的振动无法有效传递到地基消散，反而会引发整机共振。
