机床立式支撑立柱焊接结构件

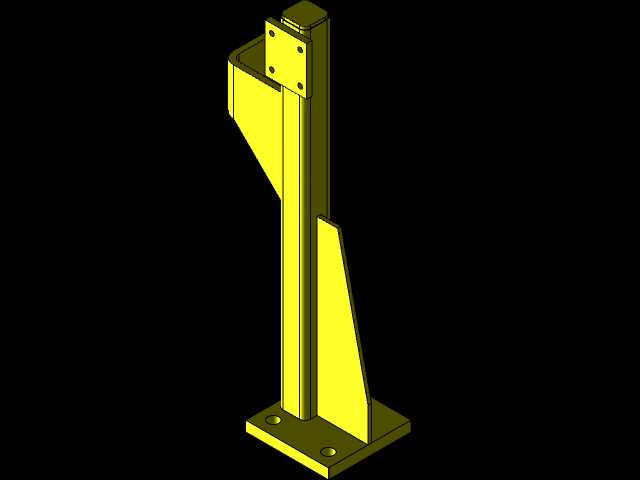

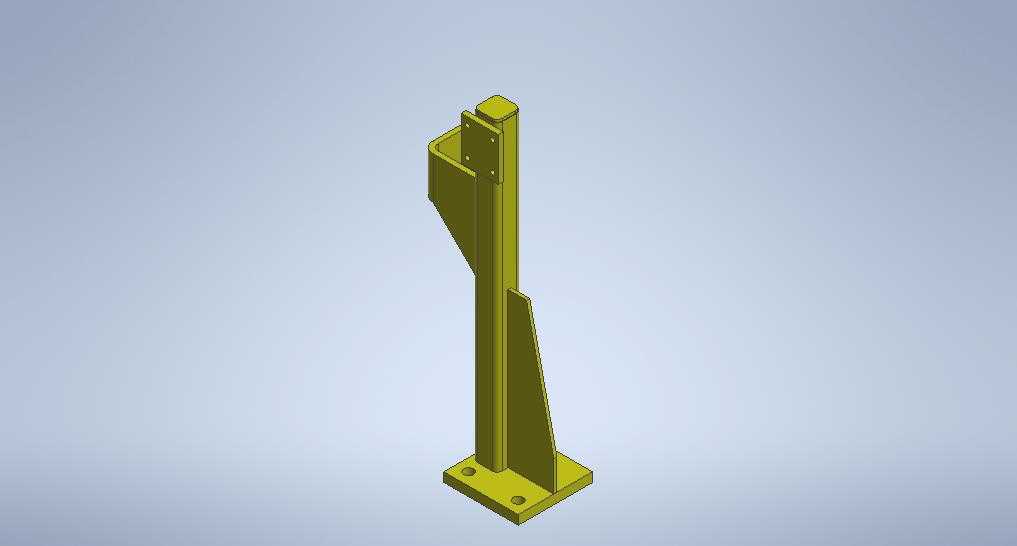

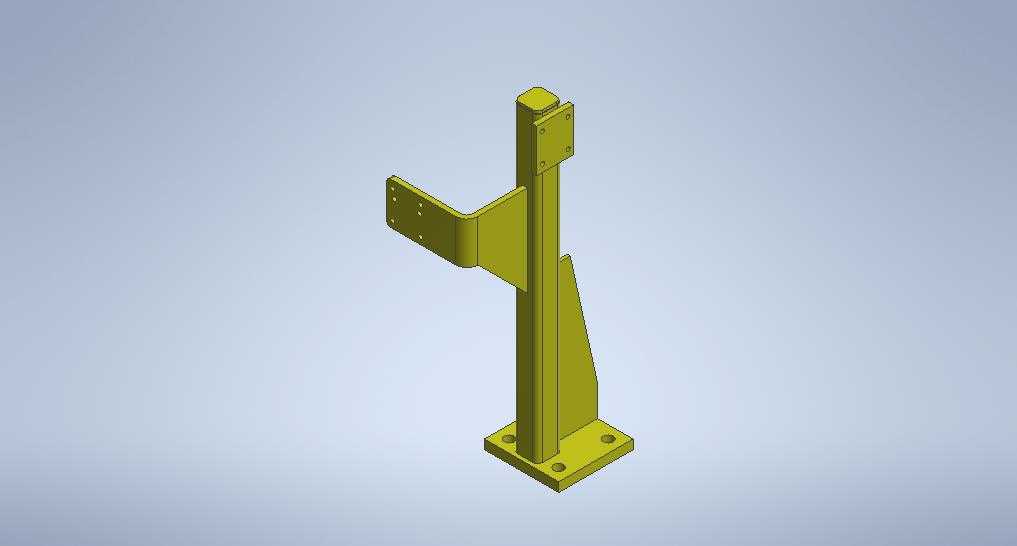

　　该结构件面向中小型机床、专机线旁工位以及自动化上下料单元中的立式承载需求，主体采用长直箱型立柱配合侧向斜撑加强的布局，顶部预留方形安装法兰面，用于固定动力头、进给滑台、检测支架或执行机构；中下部两侧设置变截面三角加强板，使侧向载荷能够沿斜板顺畅传递至底部安装区域，避免单纯竖梁在偏载工况下出现根部应力集中。从现场布置角度看，这类立柱常布置在机床加工区旁、装配工位中心或输送线转接位置，承担刀具进给单元、工件定位夹具、视觉检测相机、气动或液压阀岛等部件的竖向安装任务，也可作为半自动专机的主支撑骨架，配合水平滑台完成升降、压紧、推送或姿态调整动作。

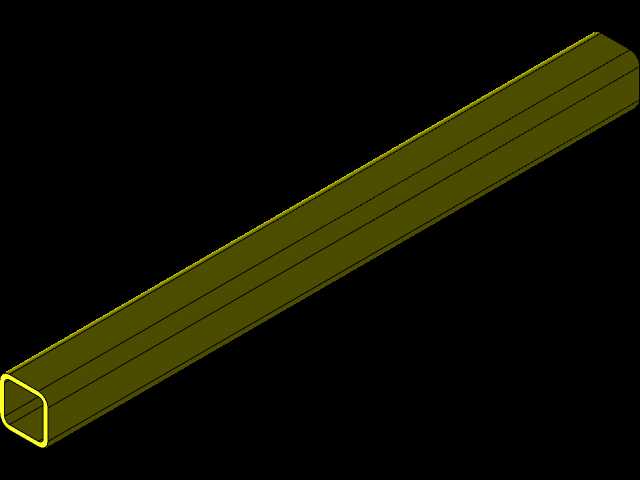

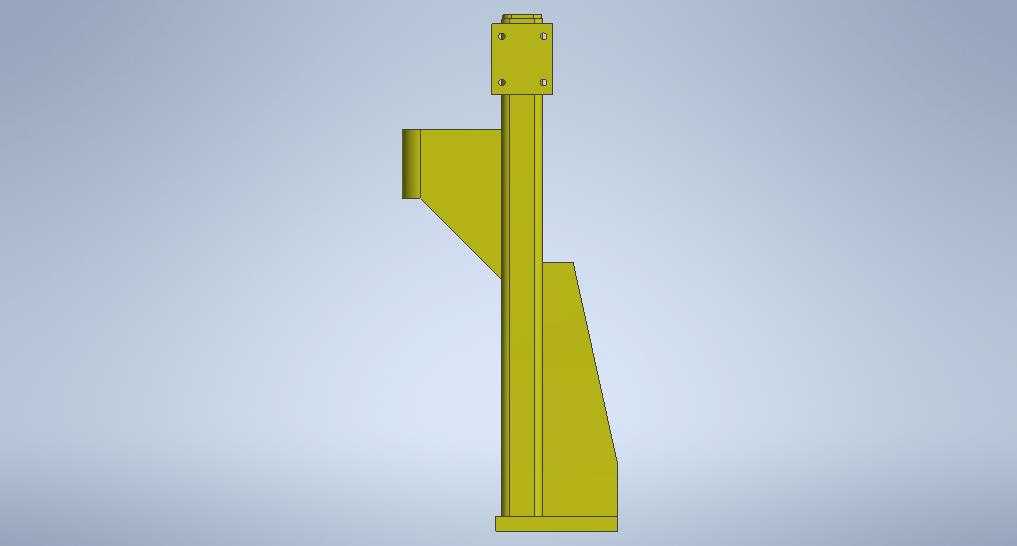

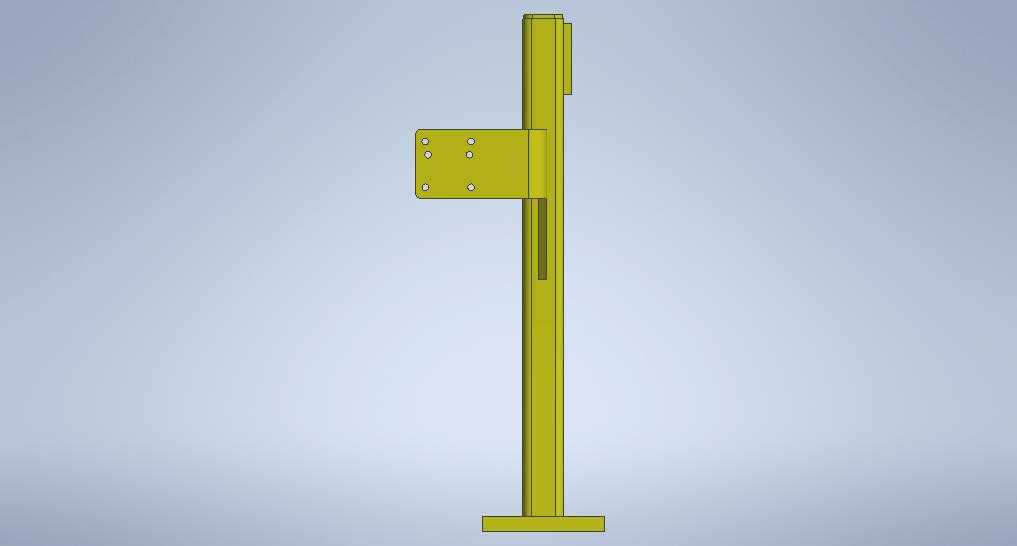

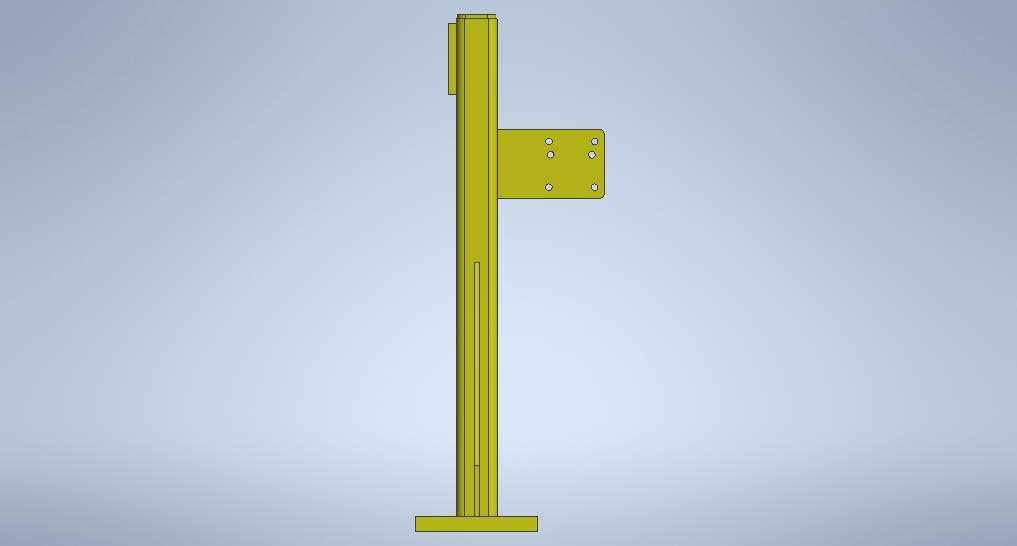

　　结构外形以竖直矩形梁为核心，梁体截面在全高范围内保持一致，便于板材折弯或型钢拼焊；顶端法兰略宽于立柱本体，四个角部设置连接孔，孔位围绕中心对称布置，可兼容不同规格的转接板。侧向两块加强件并非简单等厚肋板，而是按载荷路径做成上窄下宽的过渡形态：上部靠近悬臂安装处保留较高连接边，向下逐渐扩大包覆范围，到底部形成较宽的支撑脚。这种轮廓既能提高抗弯截面模量，又能减少不必要的板材外伸，使焊接热影响区远离高应力边缘。

　　安装边界方面，底部需要落在设备底座、铸件平台或预埋钢板上，底面应在焊后整体加工，保证与立柱轴线垂直；顶部法兰面则需根据所装部件的精度要求进行铣削，确保滑台运动方向与立柱基准面平行。若用于机床周边，立柱与切削区之间应预留排屑、防护门开启和维护空间，后侧可布置拖链、管线和接线盒；若用于自动化工位，侧面斜板上方可安装拖链支架，下方则留出接近开关、缓冲器或限位块的安装位置。三维建模时，竖梁、法兰、肋板和底板分别按独立钣金或焊接件建立，焊缝区域通过实体加厚或工艺坡口体现，孔位按通孔、沉孔和螺纹底孔区分，便于后续出工程图和核对加工余量。

　　设计思路上，立柱高度主要决定执行件的工作行程和操作开放度，截面尺寸则由顶端偏载、侧向切削反力以及动态加减速冲击共同约束。顶部载荷越远离立柱中心，越需要依靠下部斜撑扩大支撑基底；当设备存在往复运动时，还应在法兰与滑台之间增加定位销，防止长期振动造成连接螺栓微动磨损。箱体内部可根据刚度需求设置横隔板，隔板上预留减重孔和焊接工艺孔，既抑制薄板颤振，也方便内腔防腐和后期清理。

　　在实际选型配合中，该支撑件适合与直线导轨、丝杠升降模组、气缸或液压缸组合使用：导轨安装面沿立柱正面或侧面布置，背面安排走线空间；底部加强板周围留出扳手操作距离，保证地脚螺栓或内六角连接件可顺利紧固。整体结构强调可焊性、机加工基准统一和现场装配可达性，外形简洁但承载路径明确，能够为机床附件集成和专用设备改造提供稳定的立式安装基础。
