立式双导杆顶升夹持工装结构

　　这套机构面向自动化产线中需要在垂直方向完成举升、定位与夹持的工位，常见于装配线过渡段、检测工位上下料、工件姿态转换以及专机内部的短行程搬运环节。结构主体由下部驱动组件、中部导向支撑、上部承载板和两侧立式导杆组成，整体呈窄长布置，适合安装在设备框架内部或工装板下方，占用平面空间较小，而竖直方向预留出足够的运动行程。

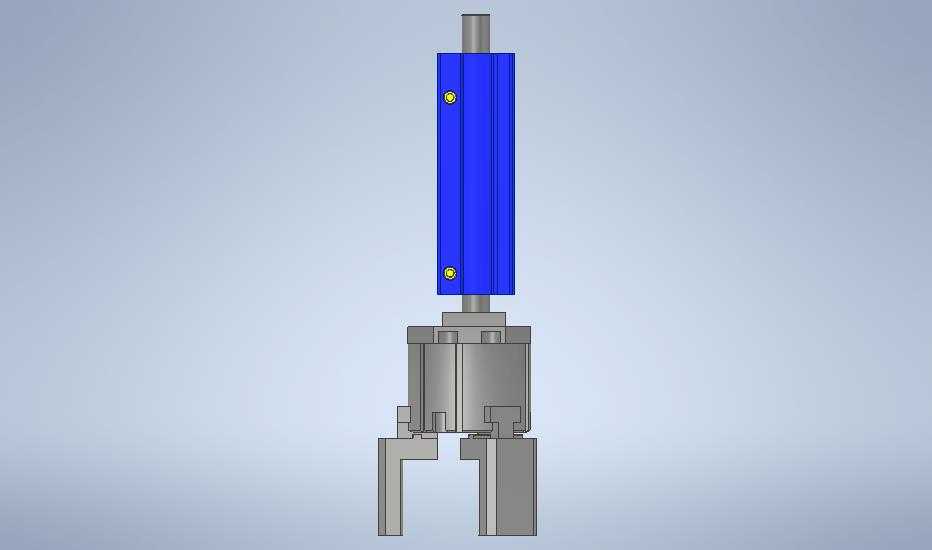

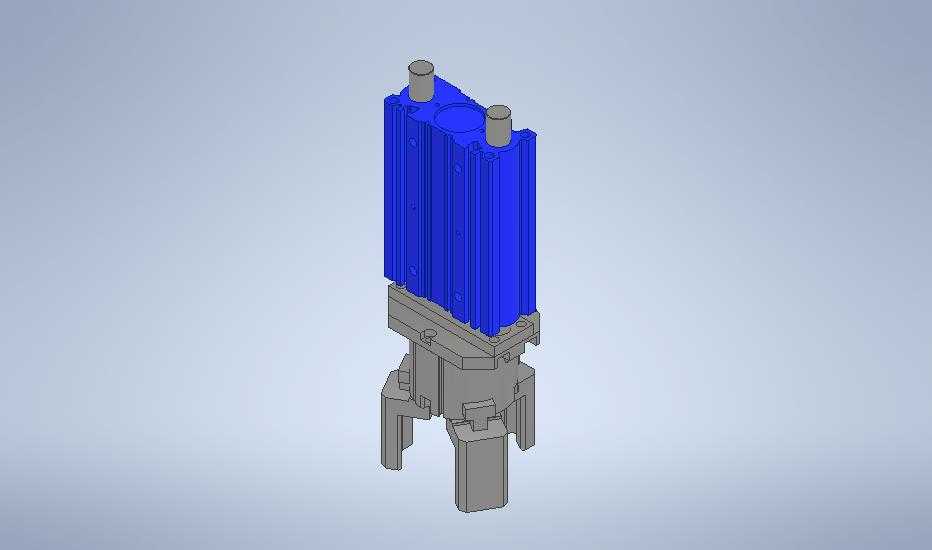

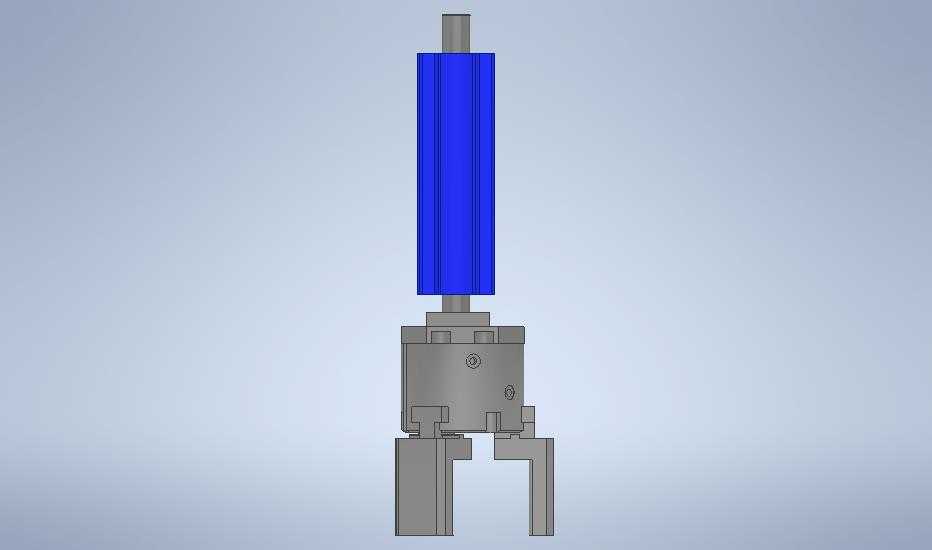

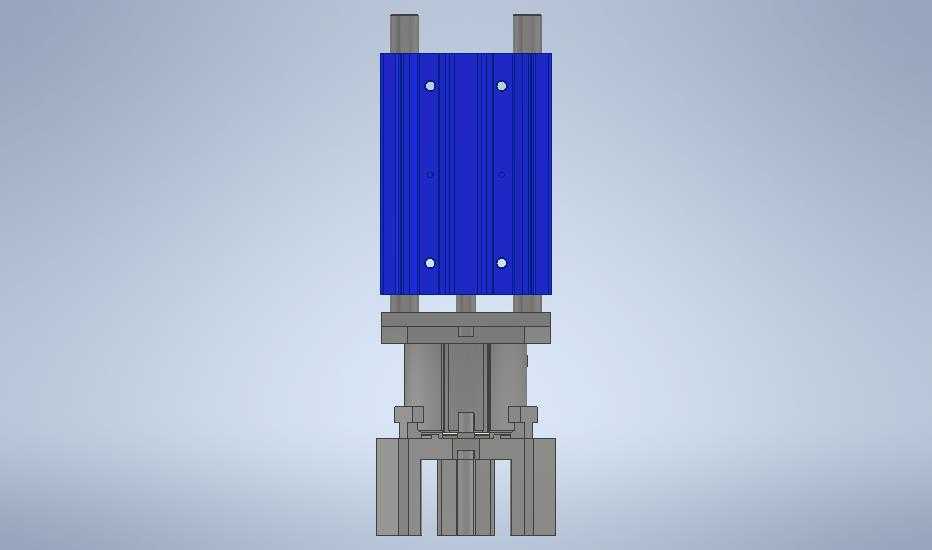

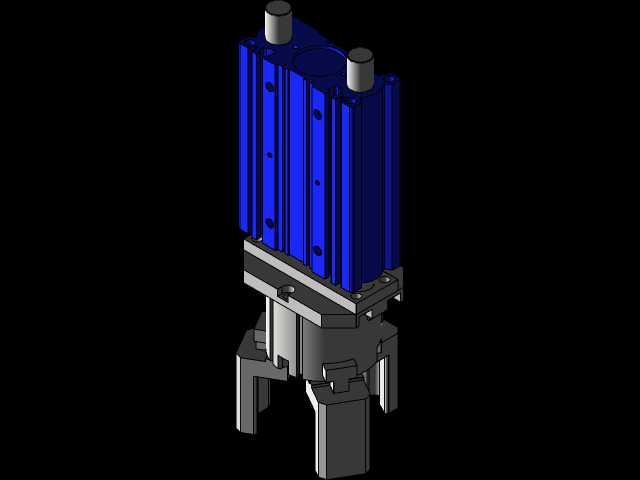

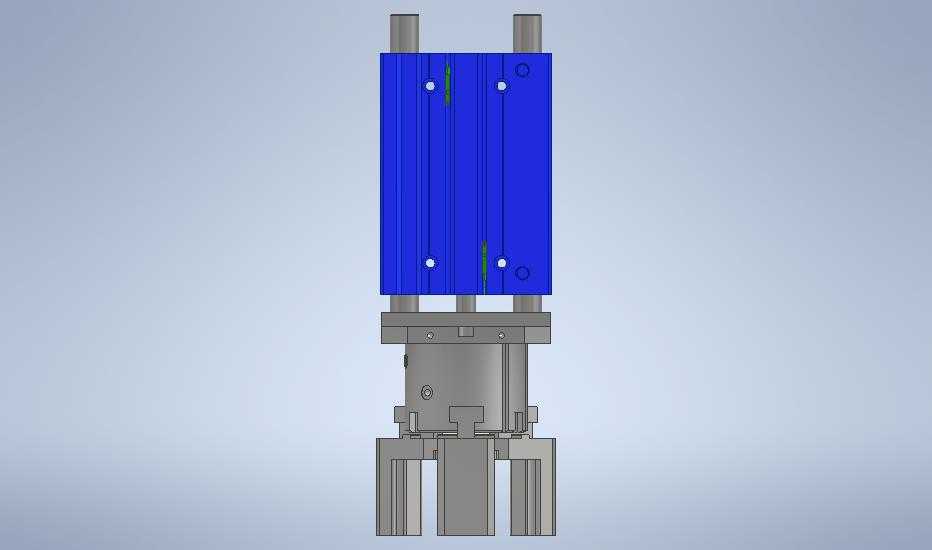

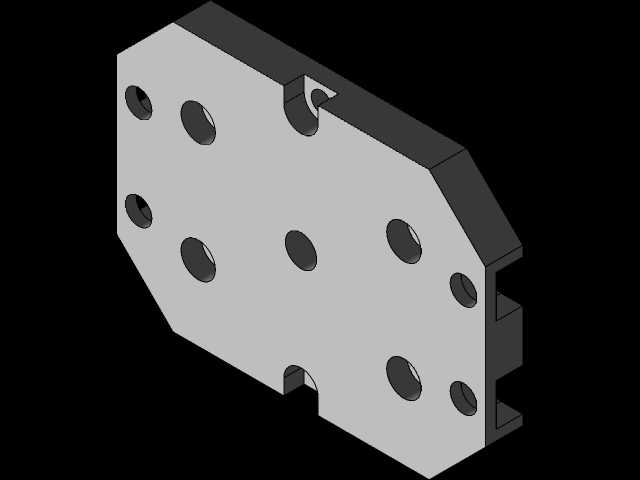

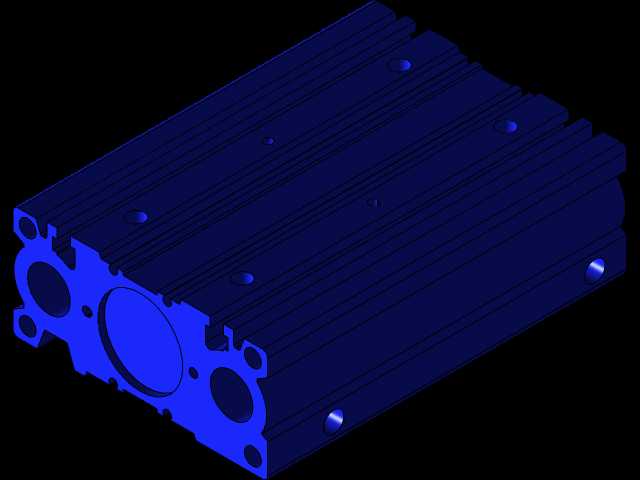

　　上部蓝色承载板是直接接触工件或承载附属夹具的部位，板面上预留有四个对称安装孔，可用于固定定位块、仿形托块、压紧条或检测支架。孔位沿承载板中心线两侧分布，使受力点尽量靠近导向轴线，减少偏载带来的附加弯矩。承载板宽度与下方支架相匹配，边缘采用规整的平直轮廓，便于在三维布局中与周边防护罩、输送线辊道或机械手取放区域进行干涉检查。实际使用时，若工件外形变化，只需更换上方接触块，不必改动下部驱动和导向主体，这也是该类工装在多品种小批量产线中较常见的设计方式。

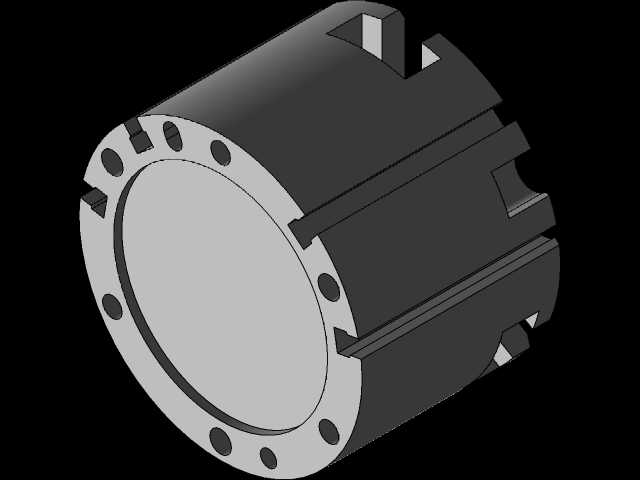

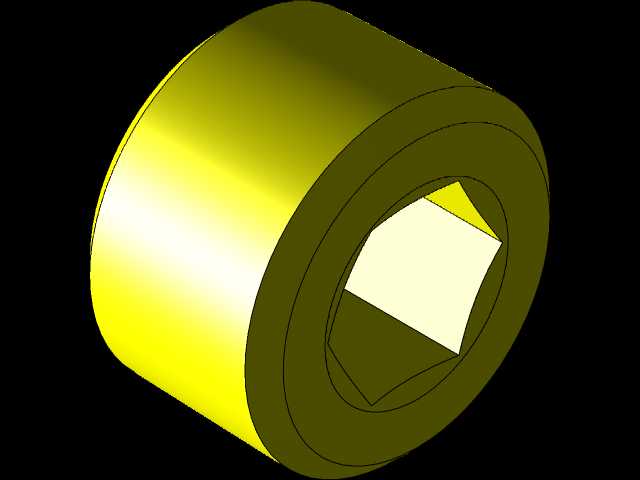

　　下部结构以框架式支撑为基础，立柱和横梁形成稳定的承力骨架，驱动元件布置在中心位置，动力输出沿竖直方向传递。两侧导杆承担主要导向作用，能够抑制承载板上升过程中的横向摆动和扭转。与单导杆或无导向直推结构相比，双导杆布局在承受偏心载荷时更可靠，尤其适合工件中心不能完全与驱动轴线重合的场合。导杆上端延伸至承载板上方，既可以作为运动限位的参考边界，也可在部分方案中加装缓冲螺钉、液压缓冲器或接近开关支架，用于控制行程终点和检测到位状态。

　　从机构功能看，该装置并不承担长距离输送任务，而是强调短行程、重复定位和节拍稳定。承载板上升后，可将工件从输送面顶起，使工件脱离输送带或辊道，随后由侧向夹紧件、定位销或检测元件完成后续动作；下降时，工件重新回到输送基准面，继续流向下一工位。若用于装配工位，承载板也可作为临时基准平台，配合压装单元完成小件压入、卡扣合装或传感器检测。由于运动方向明确，控制逻辑相对简单，通常只需伸出、缩回两个工作位置，并在两端设置到位信号。

　　设计时需要重点关注载荷作用点与导向间距的关系。承载板上的工装重量和工件重量应尽量落在两导杆之间，若夹具必须向外悬伸，应校核导杆、滑块及连接板在最高位置时的倾覆趋势。驱动元件的推力不能只按工件重量选取，还要考虑导向摩擦、加速度、压紧反力以及可能出现的卡滞余量。对于高速节拍工位，端部缓冲尤为重要，刚性碰撞会造成承载板孔位松动、导杆衬套过早磨损，并影响传感器信号稳定性。

　　安装边界方面，底部框架需要固定在具有足够刚度的安装基板或型钢机架上，地脚连接面应保持平整，避免框架受焊缝变形影响而使导杆平行度超差。两侧导杆装配时需控制平行度和与升降方向的同轴关系，衬套或滑动座安装后应全程运动顺畅，不能有局部紧点。上部承载板周围应预留工件取放空间，尤其是机械手从侧面进入时，承载板升起后的最高轮廓、导杆顶端以及附属夹紧元件都要纳入包络检查。后方和侧方还应留出传感器走线、气管或管线转接空间，避免设备运行时线缆随升降动作反复弯折。

　　在三维建模过程中，这类机构适合按驱动模块、导向模块、承载模块和机架模块分层处理。承载板安装孔采用特征化建模，便于后续根据夹具孔距调整；导杆、衬套和驱动元件可建立简化但尺寸准确的外包络，用于整机干涉检查；焊接框架则需保留管材截面、连接板厚度和安装面关系。结构外观虽然简洁，但工程重点在于运动可靠性、安装基准统一以及与上下游工位的边界协调。
