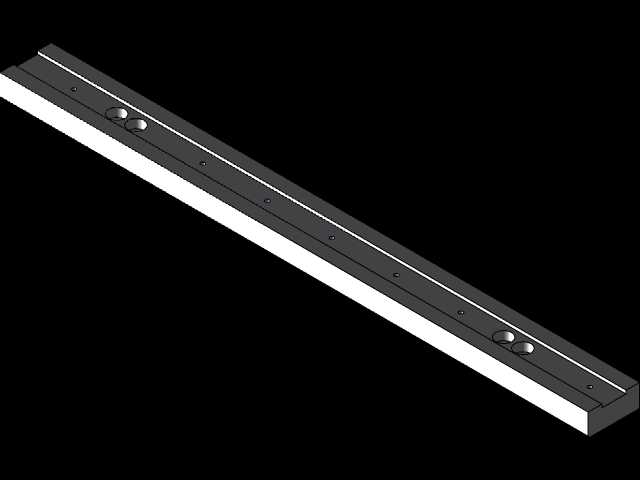

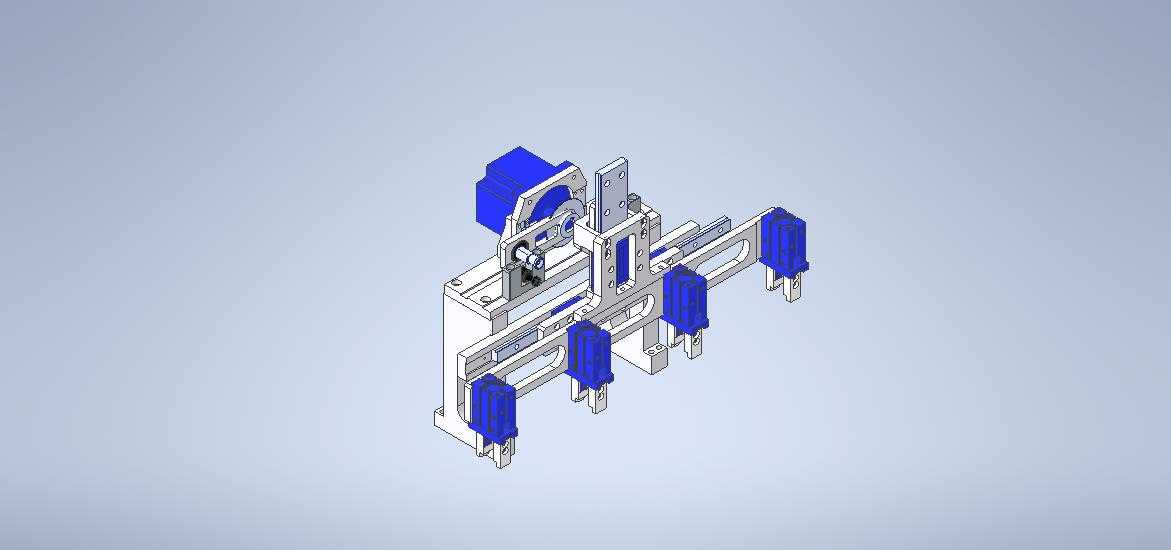

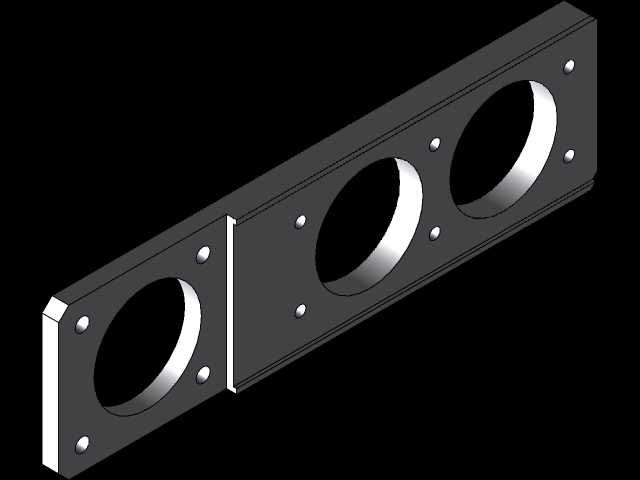

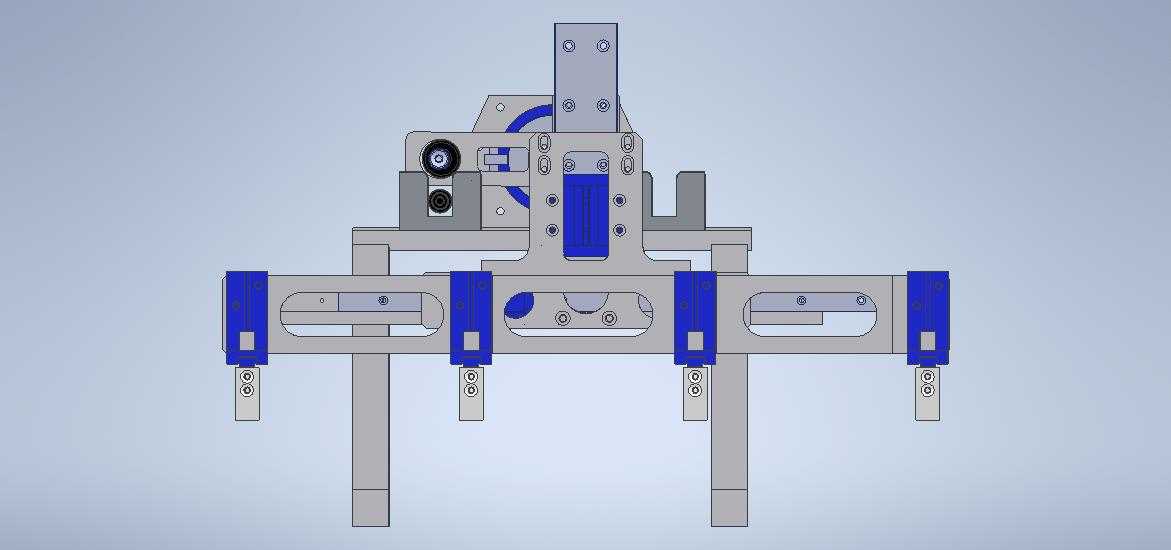

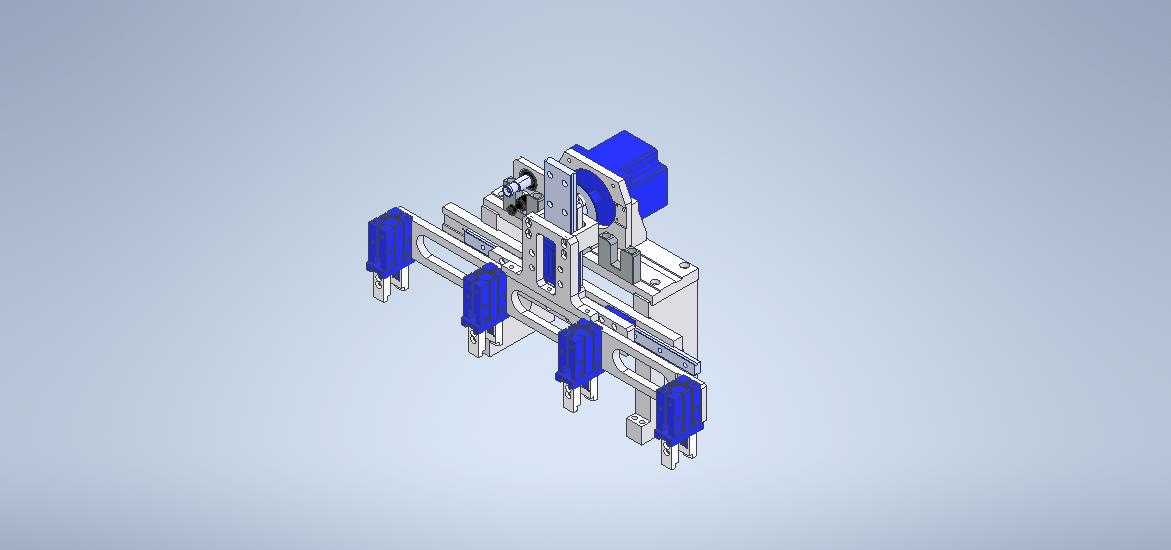

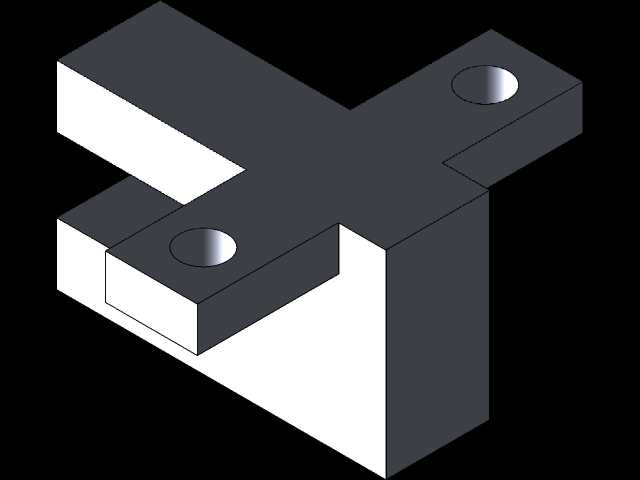

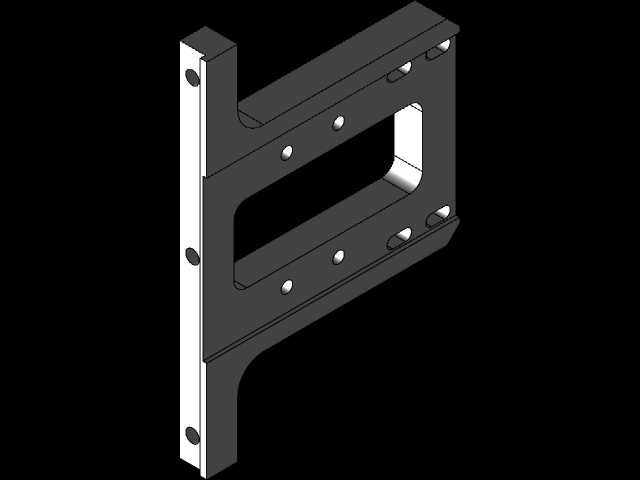

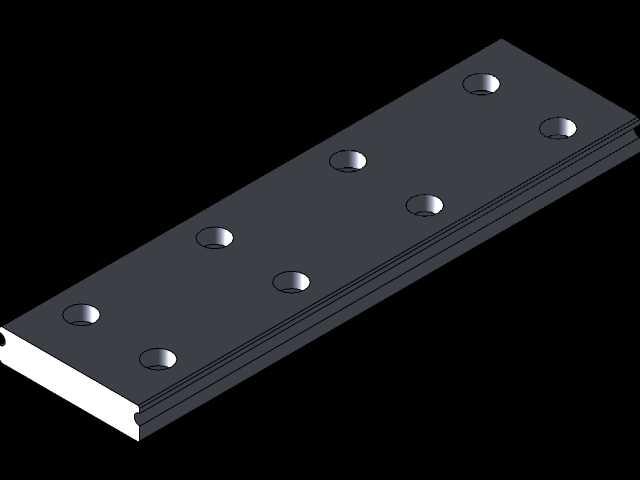

这套移栽取放执行机构在汽车零部件冲压连线、白车身小件焊装工位以及注塑件后段取出工序里使用频率很高,整体采用龙门跨接式框架布局,横向主梁横跨在两条并行输送线或者工装台上方,主梁下方对称布置四组竖直导向支腿,每根支腿底端都配置一套独立的夹取执行端,单次下行动作就可以同时完成四个点位的工件拾取,相比单夹爪逐次取放的方案,整线节拍可以压缩到原有单工位循环的四分之一左右。从结构受力逻辑来看,横向主梁选用双侧带长圆形调节槽的板式横梁,槽孔沿梁体长度方向全程贯通,四组夹爪支腿的安装座都可以顺着槽孔横向滑移调整,当产线更换工件型号、工件定位孔间距发生变动时,不需要重新加工主梁安装面,只需要松开支腿锁紧螺栓,

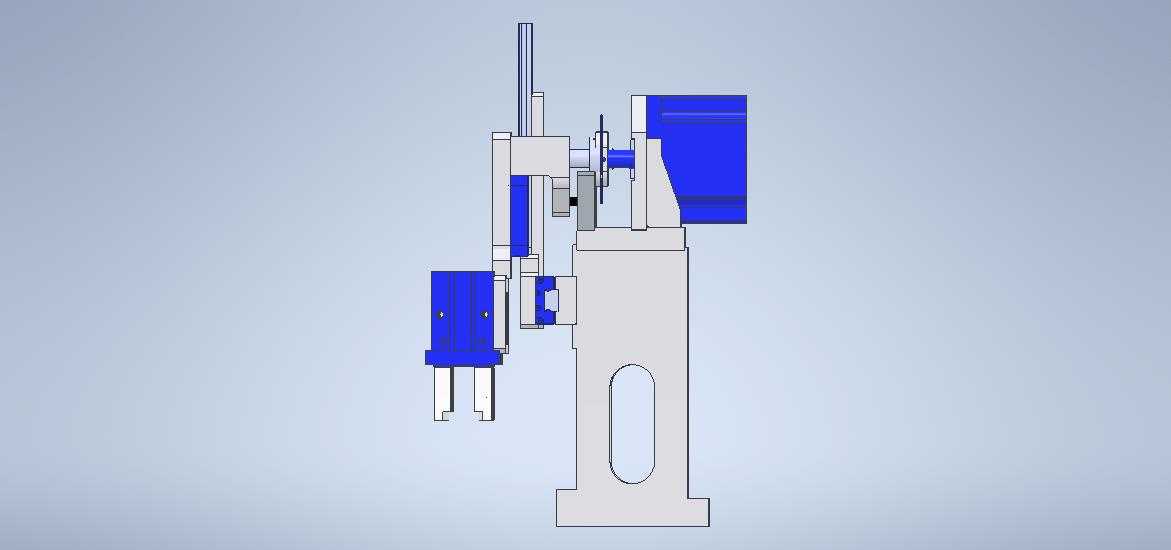

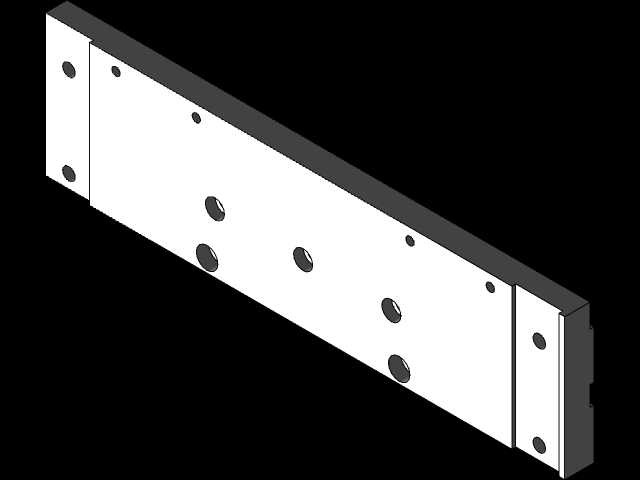

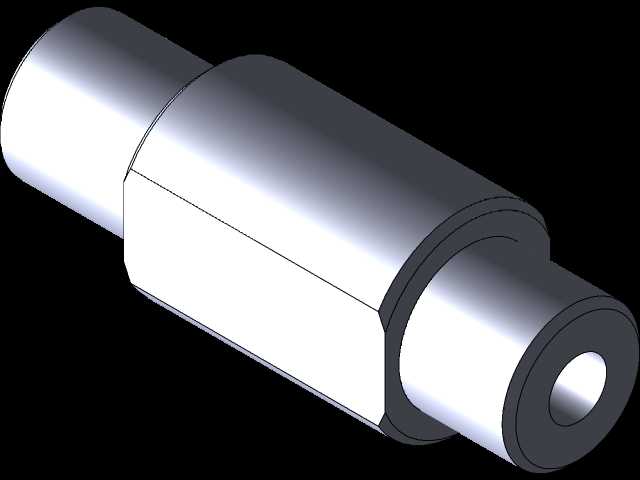

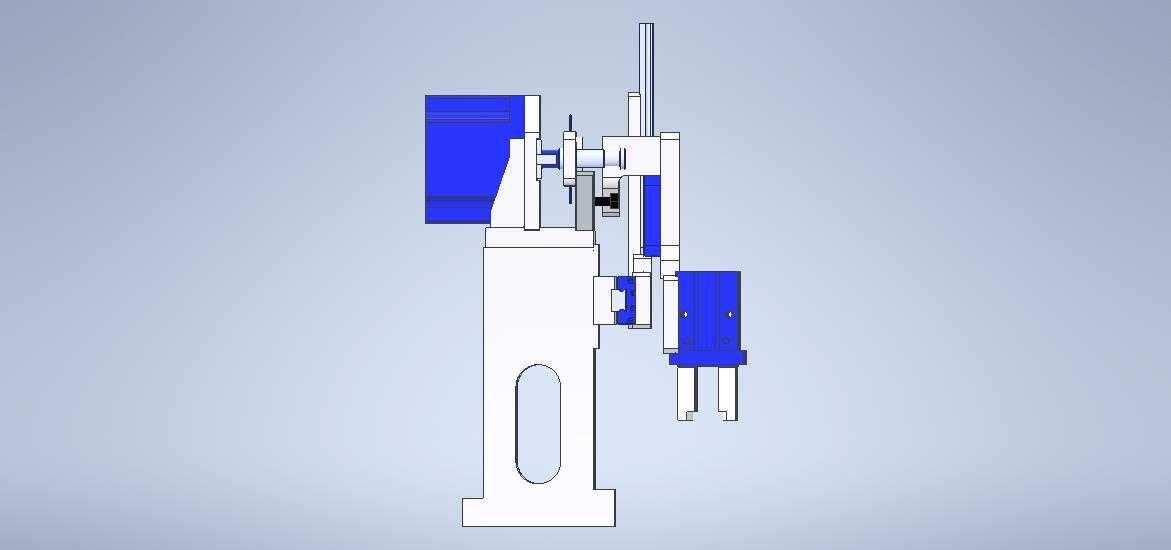

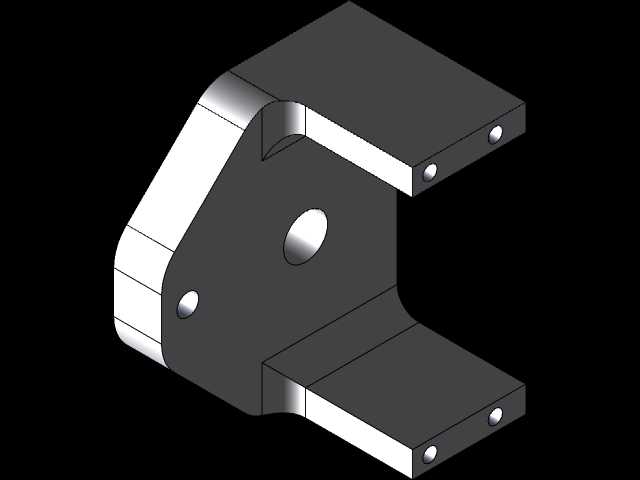

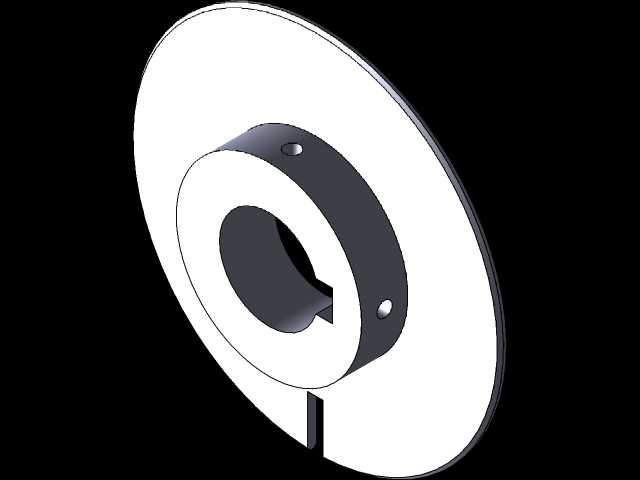

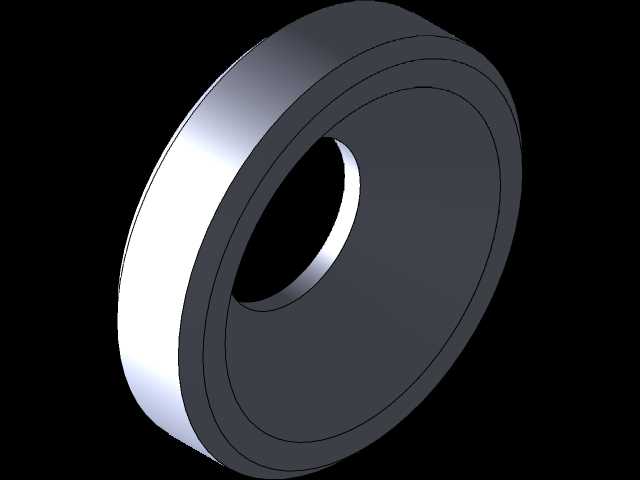

把四组夹爪移动到对应工件的抓取点位再锁紧即可,换型调试的耗时可以控制在半小时以内。主梁上方居中位置布置的是主升降承载座,座体两侧对称安装两根竖直导向轴,配合直线轴承完成升降动作的径向限位,避免夹取偏载时整个执行端出现卡滞或者侧向晃动;承载座正面还集成了一组带轮传动组件,同步带轮搭配圆弧齿同步带把驱动扭矩传递到两侧的横向调节轴上,调试阶段可以通过转动带轮快速带动夹爪安装座沿横梁同步收拢或者张开,适配不同宽度规格的工件托盘。整套机构的安装边界需要在产线布局阶段提前校核:横向主梁的总长度要覆盖两侧工件工位的最大间距,主梁两端预留的安装支撑边需要搭在设备机架的顶部方管上,支撑面的平面度公差建议控制在0.2mm以内,

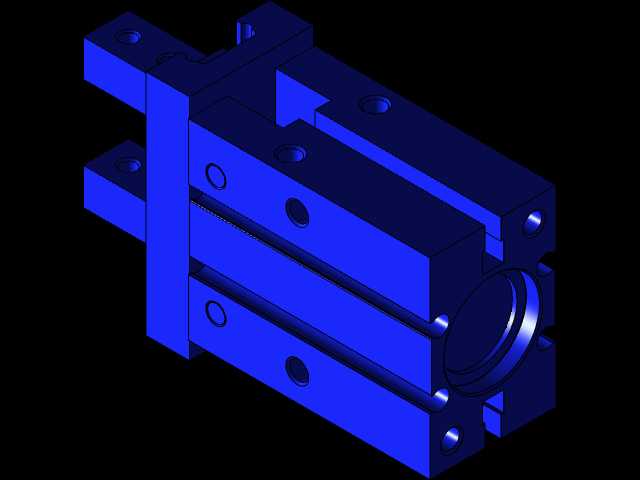

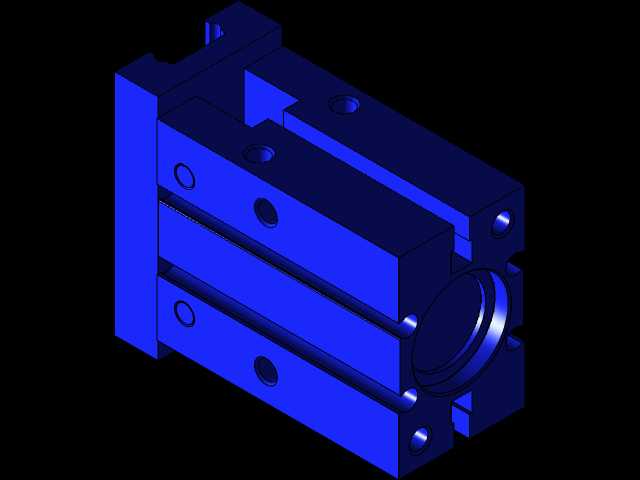

避免横梁安装后出现挠曲变形;竖直方向上,夹爪下行到最低取件位时,支腿底端夹爪的底面距离工件上表面要预留5到10mm的补偿间隙,防止工件来料高度出现公差波动时夹爪硬顶压伤工件,而夹爪上行到最高位时,最底端的夹爪轮廓要高于输送线表面的工装挡边,保证横移过程中不会和下方工装发生运动干涉。夹爪末端采用的是平行开合式气动夹指,夹指接触面加工有防滑齿纹,针对汽车行业常见的冲压钣金件、注塑内饰小件,抓取时不会出现表面划痕或者夹取脱落的问题;夹指和支腿的连接位置也预留了腰型调节孔,可以根据工件的高度差微调夹指的伸出长度,即使四个待取工件本身存在小幅高度差,也可以通过单独调整每一组夹指的位置保证所有夹爪同时接触工件。在实际工位排布里,
这套机构既可以搭配三轴龙门模组完成整段跨距的横移动作,也可以直接固定在六轴工业机器人的末端法兰上作为扩展抓具,一次抓取四个工件完成从注塑机到输送带、从冲压模到料箱的转移动作;气路走线全部沿梁体内侧的走线槽布置,同步带和运动轮系的外侧都安装了可拆卸的钣金护罩,既避免车间里的冲压粉尘、焊渣飞溅落到传动副表面造成磨损,日常维护时拆开护罩就可以直接检查同步带张紧度、给直线轴承补充润滑脂。设计阶段校核夹爪布局时,还要注意四组夹爪的重心尽量和上方主安装座的中心轴线重合,若工件本身重量分布不均,可以通过调整夹爪在横梁上的位置让整体负载重心回中,降低升降导向轴所受的偏载力矩,延长导向部件的使用寿命。
