手动金属管材弯弧成型工装结构

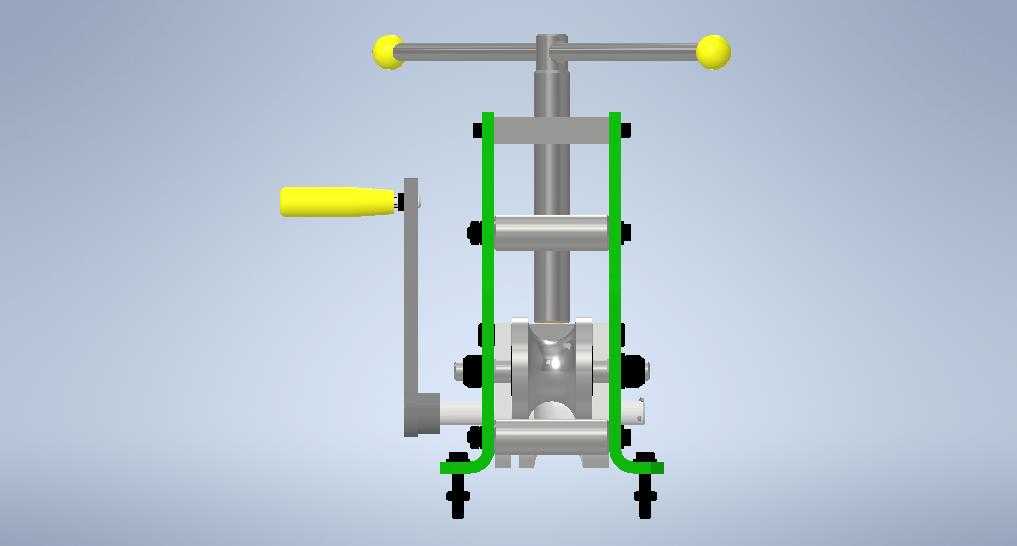

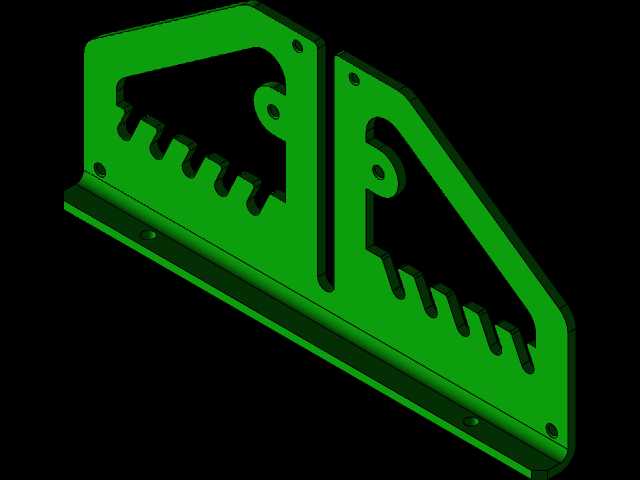

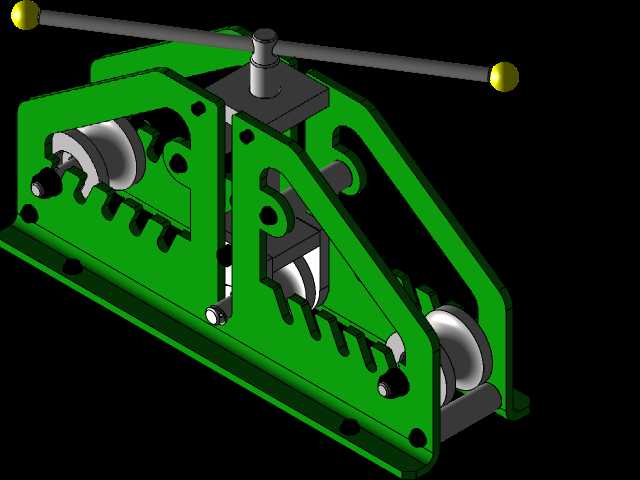

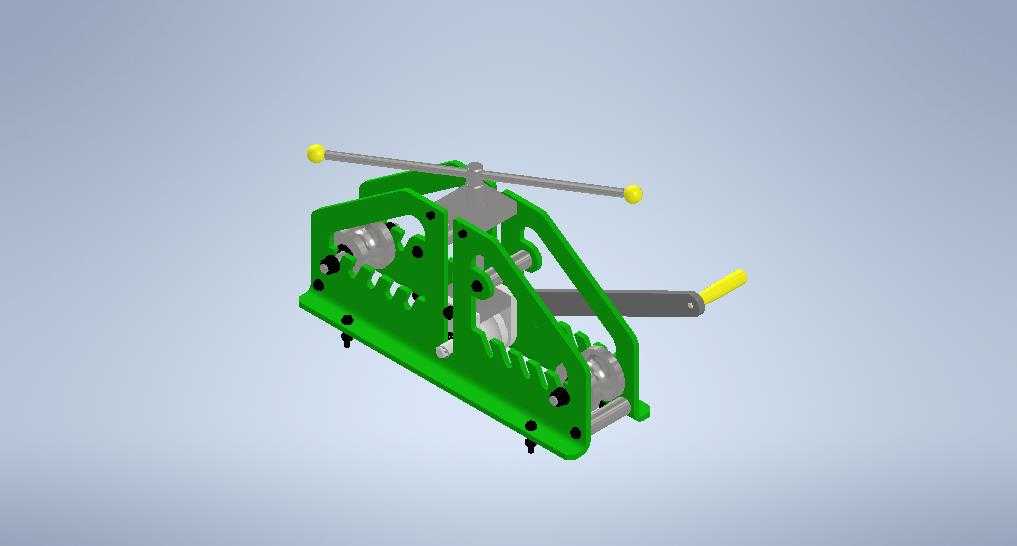

　　在现场管路预制、小型五金加工、户外管线布设这类场景里，经常会遇到小批量不同曲率金属管材的弯折需求，这类作业如果动用大型数控弯管设备，不仅转场麻烦、调试周期长，加工成本也很难覆盖小批量订单的利润空间，手动弯管工装的存在刚好填补了这部分作业的需求空白。这款手动弯管工装的整体机架采用一体式钢板折弯拼焊结构，主体承载侧板厚度匹配常用薄壁钢管、铁管、铜管的弯折受力需求，作业时不需要额外打地基固定，直接放置在平整工作台面上，依靠操作人员的下压力即可抵消弯管过程中的反作用力，适合流动作业、维修现场、小型加工门店这类没有固定加工工位的场景使用。从结构设计逻辑来看，这款工装没有采用复杂的液压或者电动驱动结构，完全依靠杠杆力臂实现扭矩放大，

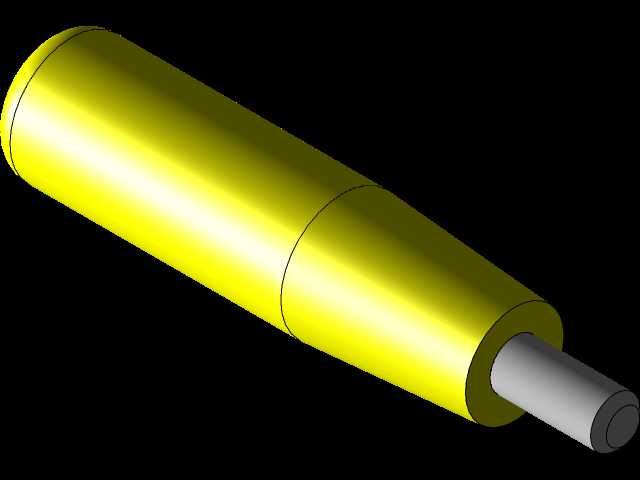

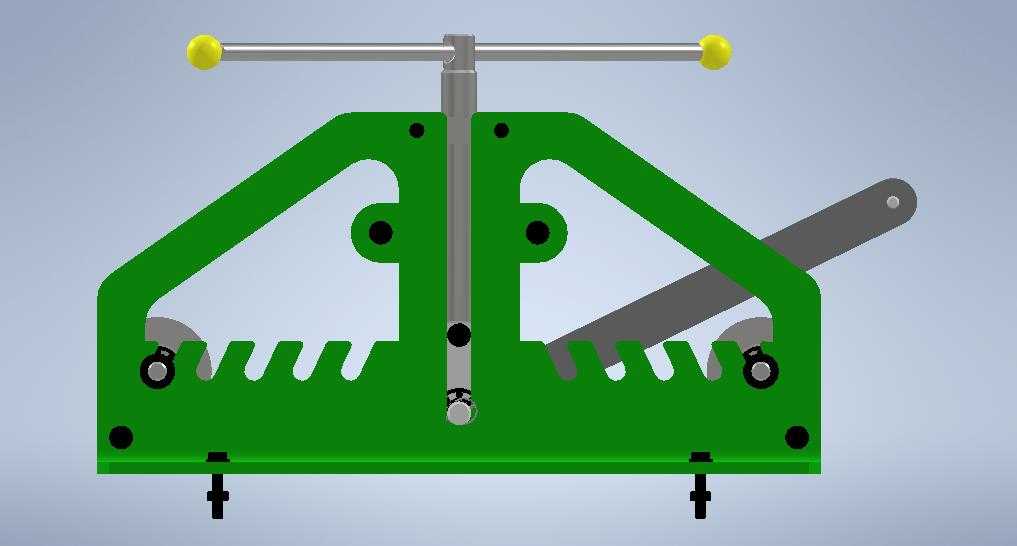

　　顶部的横向操作杆长度经过力臂核算，操作人员只需要施加常规的手动推力，就能在成型辊处输出足够的弯折力矩，满足壁厚2mm以内、直径25mm以下常规金属管材的冷弯需求，不需要提前对管材做加热处理，避免了加热弯折带来的管材氧化、壁厚不均、弯折处脆化的问题。工装的成型槽位做了多档位的齿形卡位设计，不同的卡位对应不同的弯折曲率，作业时只需要将待加工管材穿入定位辊与成型辊之间的槽位，扳动操作杆带动成型辊沿齿形轨道进给，就能逐步将管材压弯到目标弧度，卡位结构自带锁止功能，弯折过程中不会出现回弹退位的问题，不需要操作人员额外持续施加保持力，单人即可完成全程操作。设备的安装边界设计充分考虑了手动作业的操作舒适度，

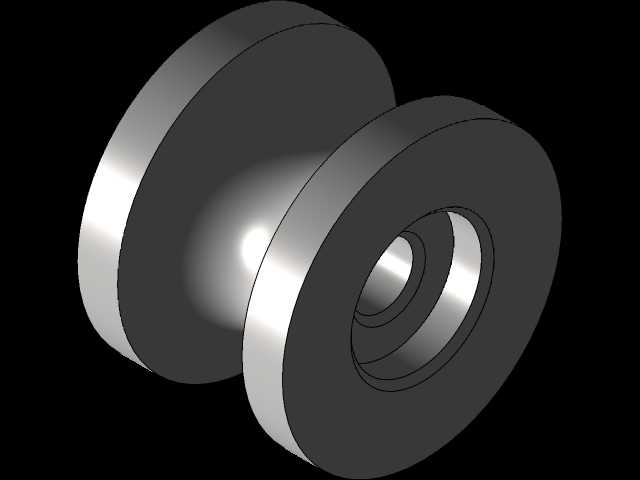

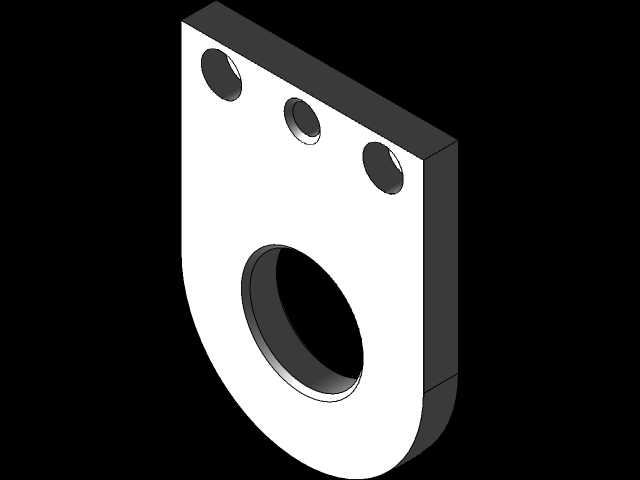

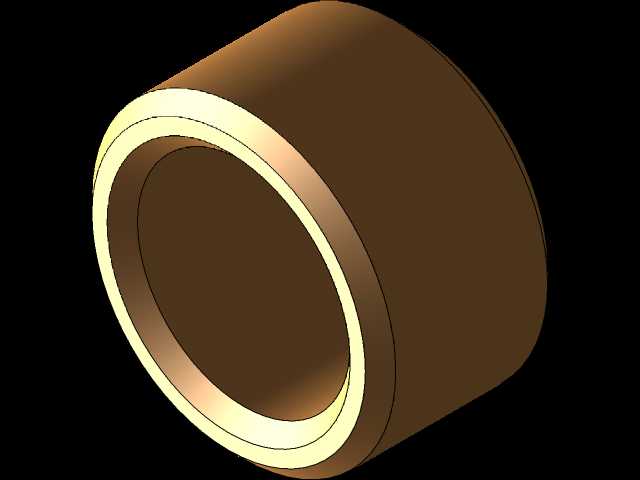

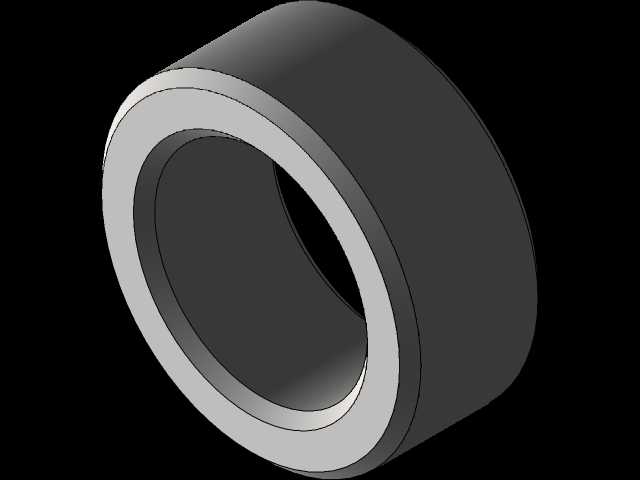

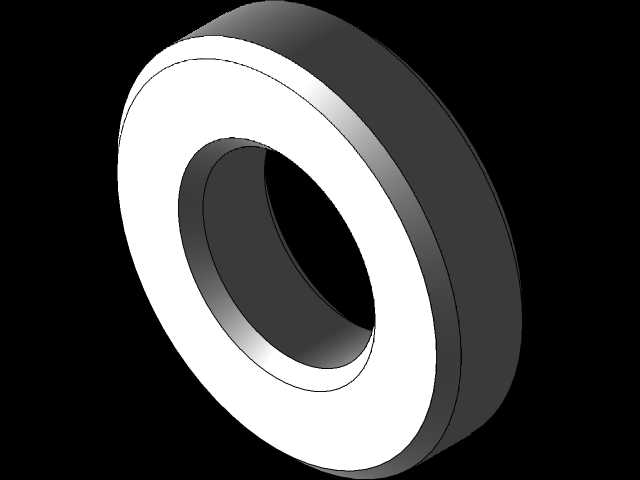

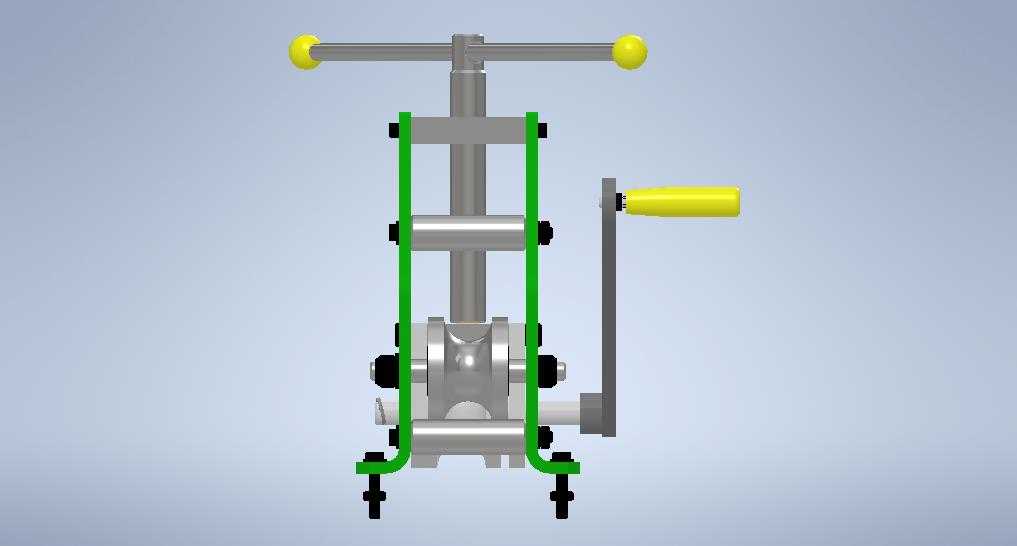

　　整体高度控制在操作人员站立作业时手肘自然下垂的操作区间，操作杆的端部做了防滑握套设计，长时间作业也不会出现手部打滑的问题；侧面的辅助定位手柄可以在弯管过程中扶持管材，避免管材在弯折过程中出现轴向窜动，保证弯折弧度的一致性。成型辊与定位辊的轮槽做了圆弧过渡处理，轮槽的弧度与常规管材的外径完全匹配，弯折过程中管材外壁受力均匀，不会出现管壁凹陷、弯折处扁折、表面划伤的问题，对于装饰类管材、流体输送类薄壁管材的加工友好度很高，不需要后续额外做打磨、补焊、校形处理。在实际作业适配性上，这款工装可以通过更换不同槽径的成型辊与定位辊，适配不同外径的管材加工需求，辊轮的安装采用快拆销轴结构，更换辊轮不需要借助复杂工具，

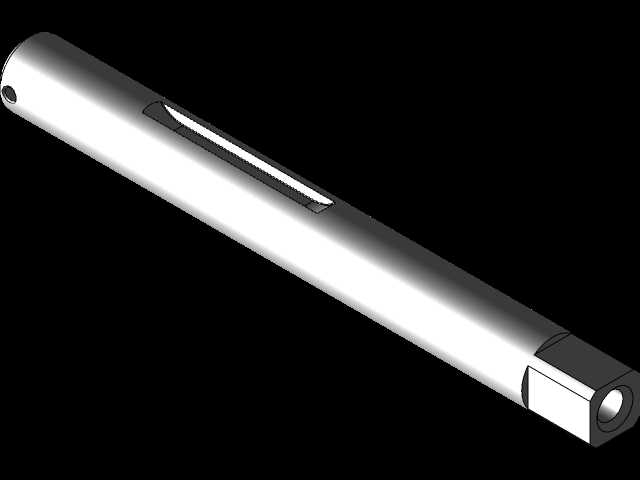

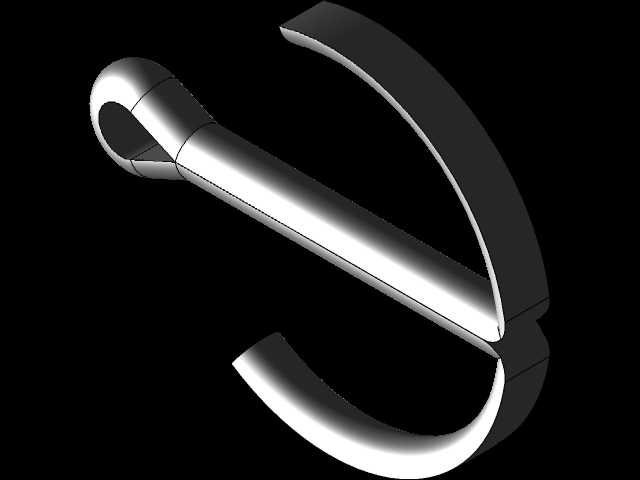

　　只需要拔出固定销轴就能完成辊轮替换，切换不同规格管材加工的准备时间不超过两分钟，适合多规格小批量的混单作业场景。机架底部预留了四个螺栓固定孔，如果是固定工位长期使用，可以通过螺栓将工装锁紧在工作台面上，进一步提升大管径、厚壁管材加工时的结构稳定性，避免工装受力移位。整个设备的传动部位没有复杂的油路、电路结构，日常维护只需要定期在辊轮转轴、卡位齿面涂抹少量润滑脂即可，没有易损的电子元件，故障率极低，即使在没有供电的野外作业场景也能正常使用。从结构受力的角度来看，这款工装的侧板受力点做了局部加厚处理，成型辊的转轴采用调质钢材加工，能够承受长期反复弯折带来的交变载荷，不会出现转轴变形、侧板开裂的问题；齿形卡位的齿面做了淬火处理，长期使用也不会出现齿面磨损打滑的问题，弯折角度的控制精度能够长期保持稳定。在管路预制作业中，这款工装可以完成护栏弯管、家具框架弯管、设备流体管路弯管、户外管线弯弧等多种作业需求，弯折后的管材弧度顺滑，没有明显的折痕，能够直接用于后续的装配、焊接工序，不需要额外的校形工序，能够大幅降低小批量弯管作业的人工成本与设备投入成本。
