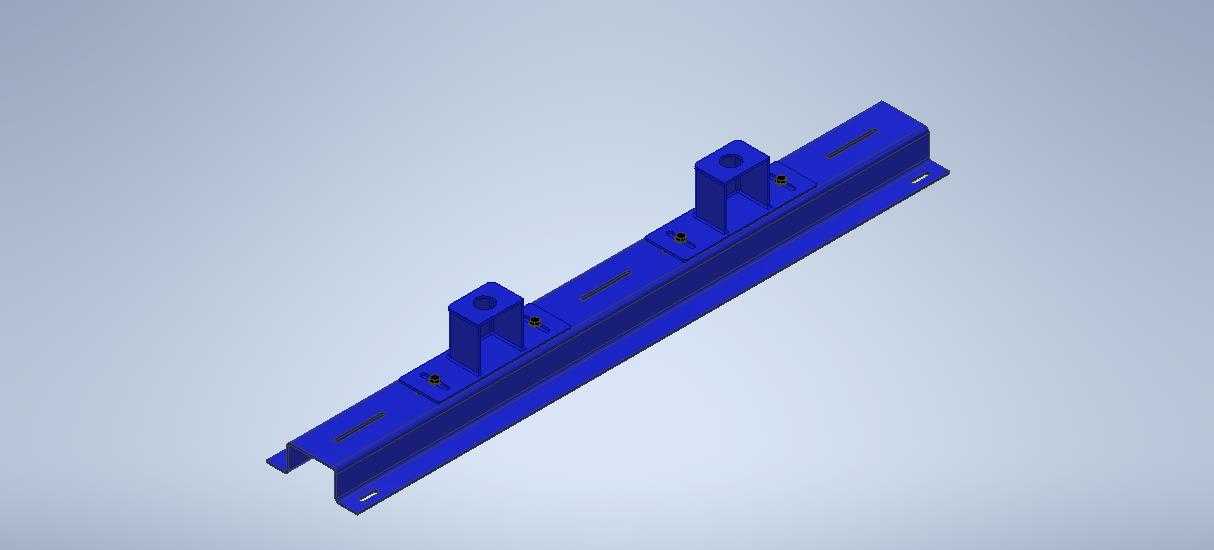

机床长条形支撑安装梁带双立式支座

　　在机床床身周边的辅件布局里，这类长条形支撑梁承担的是把零散安装点位沿直线串接起来的作用，常见于CA6140这类普通车床改造、外围检测元件加装、走线托架布设或者小型气动元件挂装的场景。车间里做设备小改时，往往没有现成的一体化安装基面，床身侧面要么是铸造毛坯面，要么原有螺孔间距和新加元件的孔位对不上，单独给每个小元件做支架既浪费材料，又要反复找正各自的水平与直线度，调试时累计偏差很难控制。采用通长梁的方案，先把梁整体固定在床身已有的加工基准边上，再把所有需要沿轴向排布的元件都装到梁上，一次找正就能保证整排元件的同轴与等高，后续维护拆装单个元件时也不会破坏其余部件的定位。

　　梁主体采用折弯成型的长槽钢结构，截面为开口朝侧下方的C型，这种截面在同等用料重量下的抗弯刚度远高于平板，长向悬空布置时中段下挠量能控制在很小范围。槽腔内部可以容纳紧固螺母，梁面上沿长度方向开出多组长圆形调节槽，安装支座或者外部元件时，螺栓穿过槽孔后可沿梁长方向滑动调整位置，不用在梁上逐个配钻固定孔，适配不同元件的孔距差异。梁的两端伸出带孔的折边，折边上的通孔用于和床身侧基面锁附，折边折弯处做了小圆弧过渡，避免折弯应力集中导致长期受振后开裂。

　　梁身上方布置的两个立式支座是整个构件的核心功能位，支座底部为贴合梁顶面的方形法兰，法兰上两个锁孔正好对应梁面的调节槽，松开螺母即可沿梁长滑动，到位后锁紧即可固定。支座主体向上凸起为方块状，中心加工出竖向贯通的安装孔，孔位用于穿装导向轴、支撑螺杆或者固定传感器支架，孔的两侧立面预留了侧向顶丝孔，装入轴件后拧入顶丝即可锁死轴向位置，防止设备运行振动导致轴件窜动。两个支座的中心孔严格同轴，建模时先绘制梁的整体拉伸轮廓，再在装配环境里按预设间距放置支座，通过共面、同轴约束保证孔位对齐，避免单独建模后装配出现孔位偏差。

　　从安装边界来看，梁的总长度适配车床床身侧部的可用安装区间，两端折边的外轮廓不超出床身护罩的内侧空间，支座凸起高度控制在操作者走动和刀架运行的干涉范围之外，刀架做纵向进给运动时，支座最外侧轮廓和刀架拖板之间预留足够安全间隙，不会发生碰撞。梁底面和床身安装面之间预留垫片调整空间，现场安装时可通过塞尺测量梁的直线度，在间隙处塞入薄铜片调整，保证整根梁的水平度误差在允许范围内。

　　建模过程中，折弯件的展开长度要按板材中性层计算，折弯半径选取和实际钣金加工匹配的数值，避免导出加工图纸后折弯尺寸出现偏差。梁面上的长槽孔采用阵列方式绘制，槽孔间距均匀，两端预留足够的边距防止槽孔靠近端部削弱结构强度。两个支座的铸造圆角和拔模斜度都按常规钣金焊接或者铸件加工的工艺要求设置，底部法兰和梁顶面的接触面积足够大，锁紧后压强小，长期受振也不会出现压痕松动。实际使用时，这类支撑梁不仅可以装在车床侧部，也可移植到自动化生产线的机架侧边，用来安装一排光电传感器、气动管路阀组或者走线拖链的承托点，只要安装基面是直线型的，都可以通过调整槽孔内螺栓的位置适配不同布局，通用性很强。
