多管旋风分离除尘装置结构设计

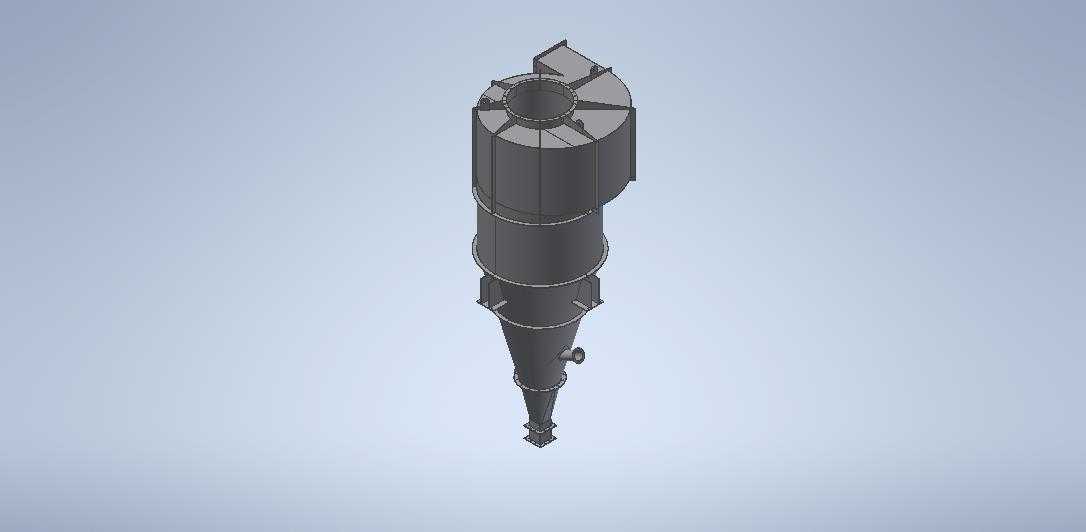

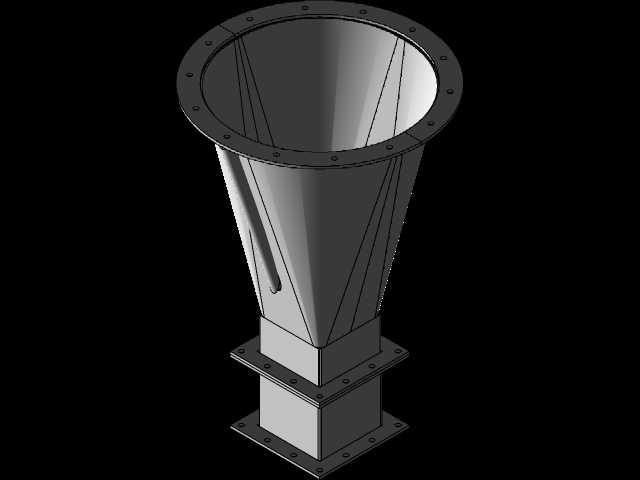

　　这套多管旋风分离结构的设计，最初是针对中小型燃煤锅炉尾气、木工车间木屑收集、粮食加工风选除杂这类工况做的适配，区别于单筒大规格旋风除尘器，多组并联的小直径旋风单元组合，能在相同处理风量下获得更高的离心分离效率，尤其是对10μm以下的细颗粒捕集表现，比常规单筒结构提升40%左右。从结构布局来看，上部的集气室采用了等分圆周排布的旋风子安装位，每个旋风子的进气口都做了切向导向结构，避免进气气流互相干扰形成紊流，外筒体分段采用法兰连接，每段筒体的圆度公差控制在0.5%以内，保证内部流场的稳定性，不会因为筒壁凹凸造成局部涡流裹挟细颗粒逃逸。下部的锥段设计采用了渐缩变角结构，上半段锥角取12度，避免颗粒沿锥壁下滑时出现二次卷扬，

　　下半段锥角收窄到8度，对接底部的集灰斗接口，接口处预留了标准法兰安装位，可直接对接星形卸料阀或者重锤式卸灰阀，安装时需要保证整个设备的垂直度偏差不超过千分之一，否则会造成内部气流偏载，降低分离效率。设计过程中首先核算了处理风量对应的截面风速，每个旋风子的入口风速控制在18-22m/s区间，风速过低会导致离心力不足，颗粒无法有效甩向筒壁，风速过高则会增大阻力损失，同时把已经沉降到筒壁的颗粒重新卷回上升气流。上部的排气芯管插入深度做了反复调整，最终确定插入到筒体与锥段交接位置上方100mm处，既避免短路流直接从进气口窜入排气口，又不会过度阻挡下行的含尘气流。设备的侧壁预留了测压接口与检修人孔位置，日常运行时可通过测压接口监测进出口压差，

　　判断内部是否出现堵塞或者磨损，人孔采用快开式压条结构，不需要完全拆卸螺栓就能打开检查内部旋风子的磨损情况。安装边界方面，设备整体为立式安装结构，顶部需要预留至少500mm的检修空间，用于更换顶部的耐磨衬里，侧面距离墙体或者其他设备需要保留800mm的操作通道，底部集灰段距离地面的高度需要根据配套卸灰设备的尺寸确定，通常预留1.2m以上的空间方便接灰或者安装输灰设备。针对磨损较快的锥段下部位置，建模时特意预留了衬板安装槽，可根据工况需求粘贴陶瓷耐磨片或者浇筑耐磨料，不需要整体更换筒体段，降低后期维护成本。进气口设置在筒体上部侧面，采用矩形法兰接口，可直接对接车间的除尘风管，不需要额外做变径转接，出气口从顶部中心引出，

　　对接后续的引风机或者二级精过滤设备。在流场模拟阶段，特意调整了每个旋风子的进气分配角度，保证进入每个旋风单元的风量偏差不超过5%，避免个别旋风子负荷过大出现效率下降、磨损加剧的问题。设备的支腿采用三点式均布结构，每个支腿上都开有长圆孔，方便安装时调整水平度，适配不同平整度的安装基础，基础载荷按照设备满重的1.5倍做预留，避免运行时出现振动移位。
