套件式甘蔗收获机滚筒输送喂入装置

　　这套滚筒组件面向丘陵蔗田与连片糖料蔗基地的切段式收获作业，核心承担砍后蔗秆的夹持输送、均匀喂入与强制导流任务，五组同构型滚筒沿收获机割台纵向呈阶梯排布，直接衔接前端砍切机构与后端切段清选通道，避免长蔗秆在割台内部堆叠、回带或卡滞。从田间工况出发，蔗秆收获时夹带泥砂、青叶与碎梢，进料姿态杂乱，单滚筒输送极易出现打滑架空，因此设计上采用多滚筒连续咬合的布置逻辑：相邻滚筒轴线保持固定高差与水平错位，辊面凸棱在旋转过程中形成连续的夹持摩擦面，蔗秆进入后被逐段向后推送，即便进料端出现粗细蔗秆混叠，也能通过多辊间隙的自适应容让完成梳理，不会因单根超粗蔗秆堵停整线。滚筒主体采用长圆柱筒体结构，两端配置带法兰的安装轴颈与轴承位，

　　轴端预留传动连接接口，可直接挂载链轮或传动带轮，适配收获机侧边集中传动的布局；筒体表面沿轴向均布凸起导流棱，棱边走向兼顾推送与导向，旋转时既对蔗秆产生轴向摩擦力，又将散乱蔗秆向输送通道中心归集，减少蔗秆从辊侧掉落的损失。五组滚筒的外形保持统一规格，长度覆盖割台有效割幅的核心输送宽度，安装时以割台侧板的轴承座孔为定位边界，相邻滚筒的中心距经过匹配校核，既保证辊面棱条对蔗秆的重叠夹持区间，又预留足够的过料间隙，允许带叶蔗秆顺利通过而不被强行挤压碎裂。筒体端部法兰做了加厚处理，可承受田间作业时泥砂冲击与蔗秆硬接触带来的交变载荷，轴颈与筒体的连接位置做过渡加强，避免长期重载下出现焊缝开裂或轴体变形。在整机匹配层面，

　　该滚筒套件可直接嵌入现有切段式甘蔗收获机割台的输送腔，安装边界完全贴合割台两侧墙板的预留孔位，不需要额外改动主车架结构；滚筒轴线与割台进料方向呈小角度倾斜，借助重力与推送力的共同作用让蔗秆平稳向后滑移，倾斜角度经过田间作业验证，既不会因角度过大导致蔗秆快速下滑撞堵切段刀，也不会因角度过小造成输送阻力升高、蔗秆在辊面打滑。针对蔗田高湿、高磨蚀的环境，辊面棱条的排布密度兼顾耐磨性与抓持力，棱条过高会增大蔗秆破碎率，过低则抓持力不足，当前结构在保证输送效率的前提下控制对蔗秆的挤压损伤，减少糖分外泄与收获损失。传动侧的轴端伸出长度统一，可配套同规格张紧链轮，维护时单组滚筒可整体拆出更换，不需要拆解相邻辊组，降低农忙时节的停机维护时长。

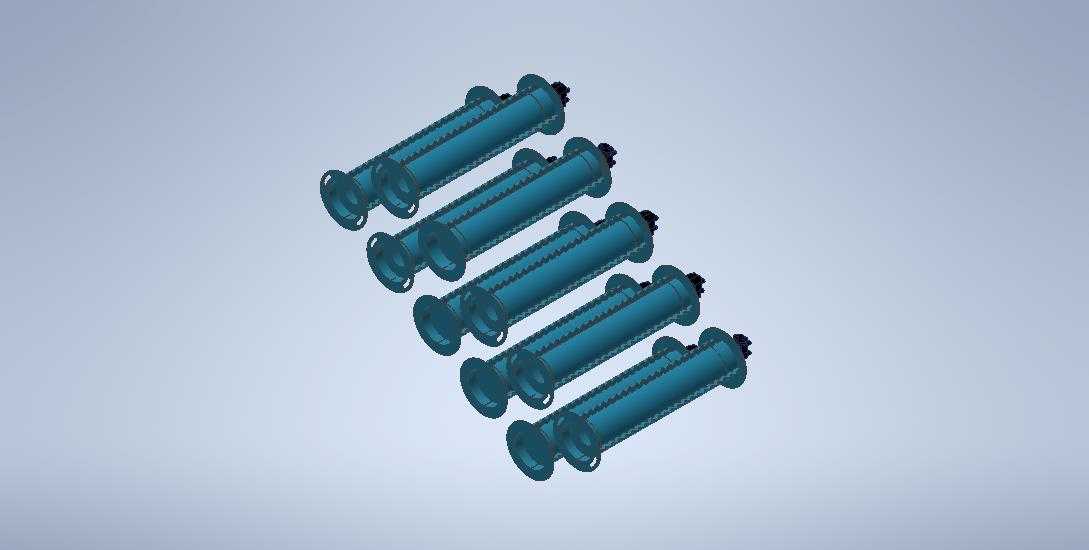

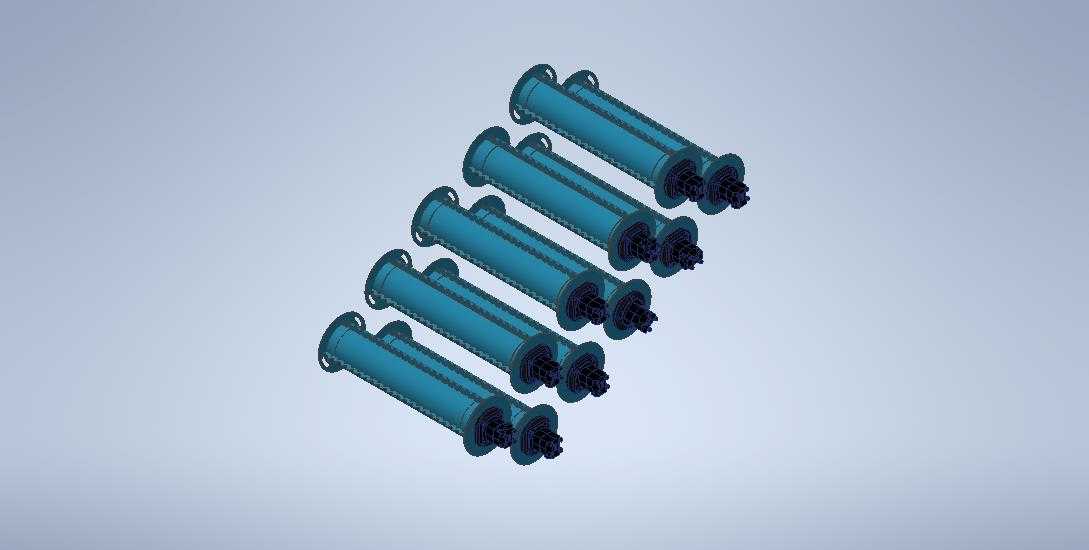

　　建模过程中完整还原了筒体、端法兰、轴颈、表面凸棱与端部连接结构的装配关系，五组滚筒的相对位置、高差与错位量完全对应实际割台布局，结构工程师可直接以此为基础校核输送通道过料能力、运动干涉与安装空间，也可根据不同马力收获机的割幅调整滚筒长度与组数，快速衍生适配不同机型的喂入输送方案。
