棱锥式散料卸料导料斗结构

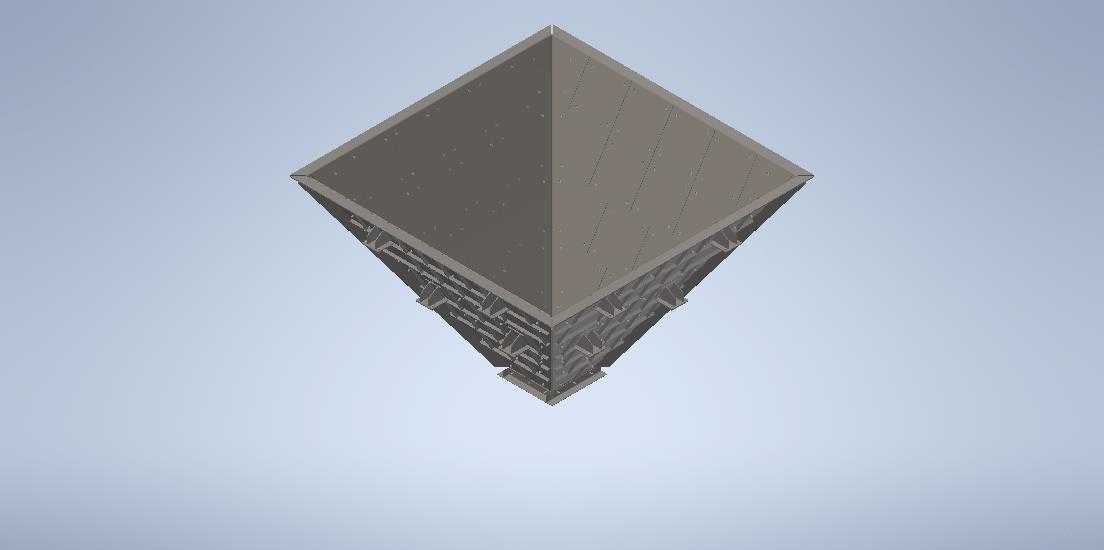

　　该结构对应散料处理系统中的棱锥形卸料导料装置，整体呈上开口方形、下部逐渐收束的倒棱锥形态，主要用于物料在重力作用下由较大受料面积向较小出料通道汇集。此类构件常见于输送线末端、筛分设备入口、包装称量前级料仓、破碎或给料设备衔接段，也可作为临时缓存料斗使用。其核心作用不是单纯容纳物料，而是通过受控的斜面角度和收缩比例，把来料方向、落料位置和物料流速统一到下游设备允许的进料范围内，避免偏载、撒漏、冲击和局部堆积。

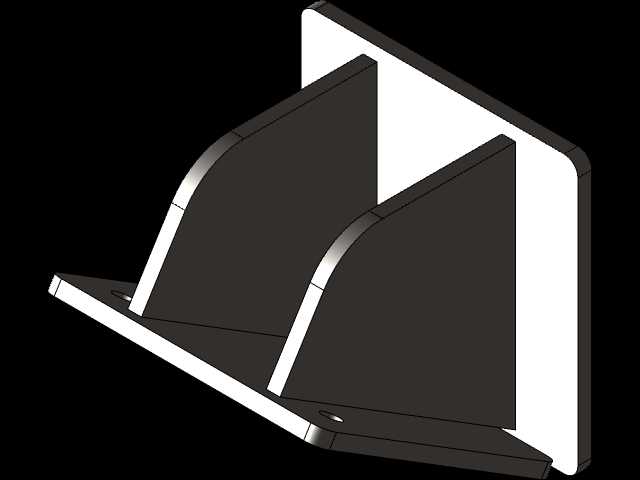

　　从外形看，上部方形敞口便于与平台、护板、输送设备或人工投料区域对接，开口边界平直，四周具有连续安装边，可在现场通过螺栓、压板或焊接方式固定。棱锥段四个侧壁均向中心倾斜，相邻壁面在棱线处交汇，形成明确的导向通道。壁面外侧布置有分段加强结构，沿斜向和周向形成类似肋板的承力骨架，这种处理方式适合薄板焊接或钣金折弯构件，在控制自重的同时提高侧壁刚度。散料在斗内下滑时会对壁面产生法向压力和摩擦作用，尤其在物料突然落入、料柱较高或物料密度较大时，侧壁会承受明显交变载荷；若仅采用光板壳体，板面容易出现鼓胀、振动或焊缝疲劳，外侧加强肋能够把局部载荷传递到上口边框和下部出料段，使整体受力更稳定。

　　设计此类料斗时，首先要确认物料特性。颗粒粒径、含水率、堆积密度、磨琢性和流动性都会直接影响壁面倾角。对于干燥、流动性好的颗粒，较小倾角即可保证顺畅下滑；对于细粉、潮湿物料或易搭桥物料，需要增大壁面角度，并减少内部突出件。模型呈现的棱锥结构内壁连续，棱线位置清楚，若用于实际工程，应重点检查内壁转折处是否存在阻碍物料流动的台阶。方形上口过渡到下部小截面时，四角区域容易成为物料滞留点，因此在详细设计中通常会根据物料情况选择圆角过渡、衬板铺设或加大收缩段高度。

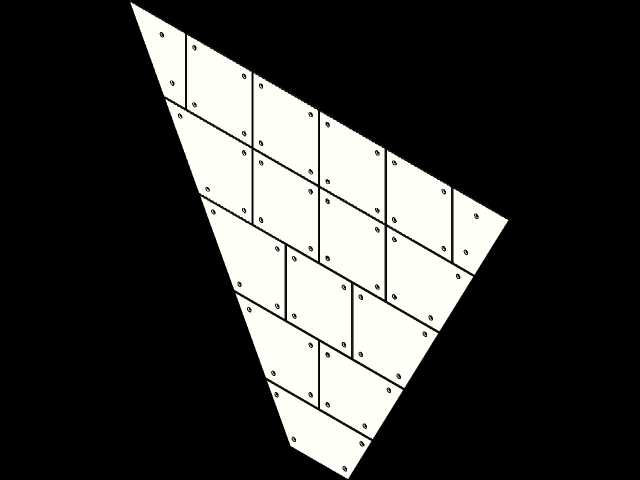

　　安装边界方面，上部开口承担主要定位功能，周边框架需要与上游设备的出料中心线对齐。若料斗安装在皮带输送机头部下方，受料区应覆盖物料抛落轨迹，并使冲击点尽量落在斗内中部，避免长期冲刷单侧壁板。下部出料端则需要与给料机、阀门、溜槽或输送设备入口保持同心，出料截面尺寸不能只按理论流量确定，还要考虑大块物料通过能力和防堵塞裕量。对于需要检修的场景，上口法兰、侧壁观察口和下部可拆卸段应在结构布置阶段预留；对于磨蚀性较强的物料，可在斜壁内侧增加可更换衬板，衬板固定螺栓应尽量做平或布置在非主冲刷区。

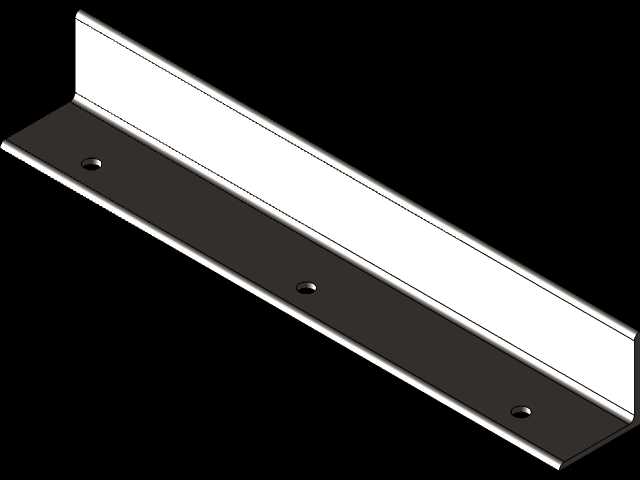

　　结构建模时，棱锥壳体、上口边框、外侧加强肋和下部接口需要分别建立清楚的装配关系。斜面壁厚应保持一致，加强肋与壁板的连接不宜形成突兀的应力集中；相邻肋条间距可根据板厚、斗体高度和物料载荷调整。上口边框除了连接功能，还起到维持方形开口精度的作用，吊装或满载时不能产生明显扭曲。下部小端由于截面收缩，刚度通常高于上部，但与下游设备连接后可能承受振动，因此接口螺栓孔位置和端面平面度需要严格控制。

　　在实际布置中，料斗高度往往受平台层高限制。若高度不足，壁面倾角会变缓，物料下滑可靠性下降；若单纯加大下口尺寸，又可能造成下游给料设备超宽或流量失控。较合理的思路是在安装空间内先确定上下口尺寸和出料中心，再反推棱锥高度与壁面角度，随后校核物料通过断面、落料轨迹和维护空间。对于需要人工投料的工位，上口高度和防护边也要纳入布置；对于密闭输送场景，则可在上口增加除尘接口或密封条，减少粉尘外逸。

　　该三维结构把棱锥料斗的壳体收缩关系、外部加强形式和上下接口边界表达得较直观，可用于散料输送方案布置、焊接件结构拆解、衬板加装评估以及上下游设备对接校核。
