机床双立柱支撑底座长梁结构件

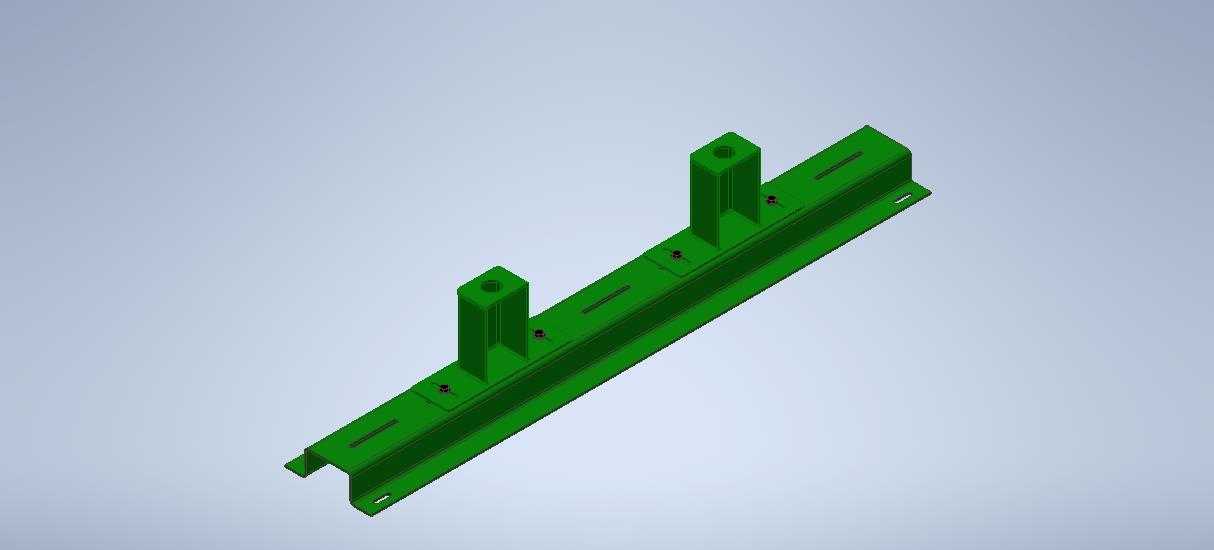

　　该长梁支撑件属于机床加工设备中的承载安装类结构件，整体采用长条形槽型梁体作为主体承载框架，梁体沿长度方向开设多组定位安装孔与长条形调节槽，梁体上方垂直固定两个对称分布的立式支撑立柱，立柱顶端预留同轴安装孔，用于承接上方待固定的功能底座，梁体两端做折边收口处理，端部开设定位小孔，可直接与机床床身的安装基面完成对位锁附。

　　从实际产线应用场景来看，这类支撑梁多用于CA6140系列普通车床的外围辅助工位改造、机床上下料接驳台架搭建、工件检测工位的传感器安装支架承载，也可作为小型专用机床的侧向导轨安装基座使用。在机床加工车间的实际布局中，长梁通常沿机床轴向或横向布置在床身侧方，两个立式立柱作为底座的支撑点位，上方搭载的底座可用于安装行程限位开关、工件到位检测传感器、冷却管路分流阀组，或是小型气动压紧组件，槽型梁体自身的空腔结构可容纳布设传感器线缆、气动软管，避免管线外露被切屑刮损、被切削液长期浸泡老化。

　　结构设计层面，主体梁体采用折弯成型的槽型截面，相较于实心长条型材，在保证整体抗弯刚度的前提下大幅降低自身重量，槽型的开口朝向安装基面时，梁体的两个侧翼边可完全贴合并锁附在机床床身的预制安装面上，接触面积大，承载后受力均匀，不会出现局部应力集中导致的梁体变形。梁面上开设的多组长圆形调节槽，没有采用固定圆孔的设计，安装人员可根据上方底座的实际跨距需求，沿梁体长度方向微调两个立式立柱的固定位置，适配不同尺寸规格的上方搭载部件，无需在床身上额外钻孔攻丝，改造适配性更强。两个立式立柱与梁体的连接位置均设置了加强贴合面，立柱底部与梁面完全贴合后通过紧固件锁死，立柱侧面也预留了侧向紧定孔，可装入紧定螺钉抵消立柱受到的侧向剪切力，避免设备运行过程中立柱出现偏移晃动。

　　安装边界与尺寸适配方面，长梁整体为细长型布局，长度方向的安装孔位间距按照常规机床床身的侧方安装孔系标准排布，两端的折边定位孔可先穿入定位销完成梁体的初定位，再锁紧所有安装螺栓，保证梁体的直线度符合安装要求。梁体的整体高度较低，安装后不会超出机床操作位的安全防护边界，操作人员在装卸工件、更换刀具时不会与支撑结构发生磕碰。两个立柱的中心高按照常规外接检测组件的安装高度设定，上方搭载底座后，检测元件的感应面可正好对准工件输送路径或主轴移动行程区间，检测信号触发稳定，不会出现位置偏差导致的误信号。

　　从受力特性来看，槽型梁的截面惯性矩沿长度方向分布均匀，当上方底座搭载中小型检测元件或轻量化气动组件时，梁体的中部挠度变形量极小，长期承受交变载荷也不会出现弯曲下沉，立柱的垂直安装面与梁体基面的垂直度可通过底部的连接垫片进行微调，保证上方安装的底座平面度满足使用要求。梁体上预留的多处安装孔位除了固定两个主支撑立柱之外，空余孔位还可按需加装拖链支架、管线固定夹、防护挡板等附属配件，无需额外在梁体上二次加工开孔，现场改造的灵活性很高，非常适合机床存量设备的自动化升级改造场景，在不改动机床原有主体结构的前提下，拓展出额外的组件安装承载位置。
