双工位中空吹塑成型模具结构

　　这套三维结构围绕中空塑料制品的吹塑成型展开，主体由左右对合的模架、中部成型型腔、顶部两组嵌装功能部件以及外侧连接与定位结构组成。模型把模具在开合模、合模承压、型坯吹胀、冷却定型和取件过程中的关键空间关系完整表达出来，适合在结构评审、工装方案沟通和自动化产线匹配时作为直观依据。

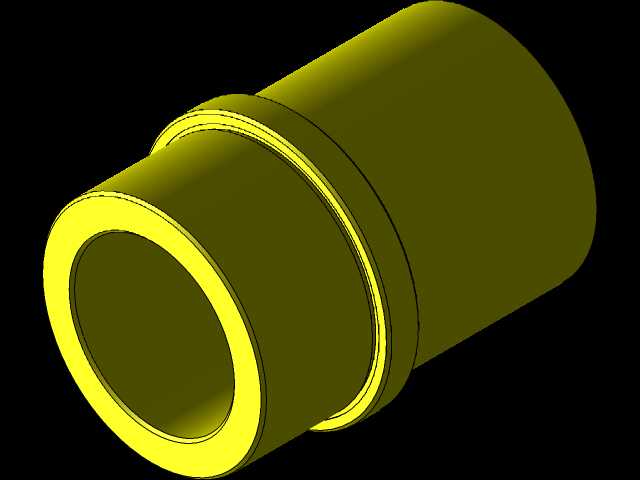

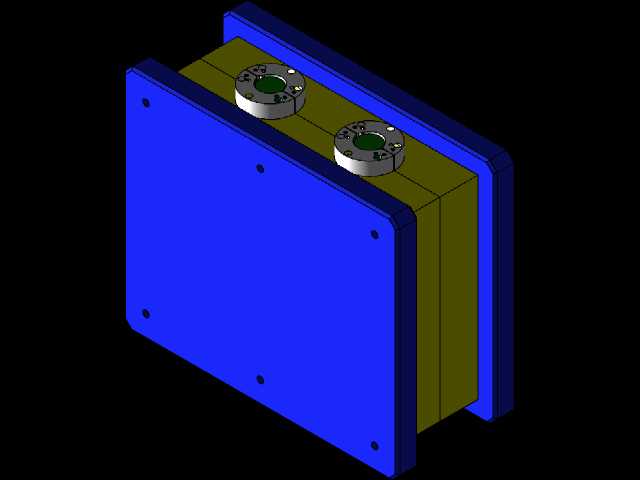

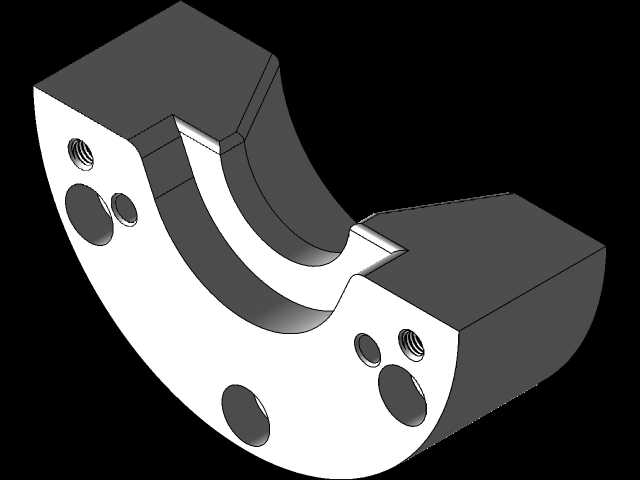

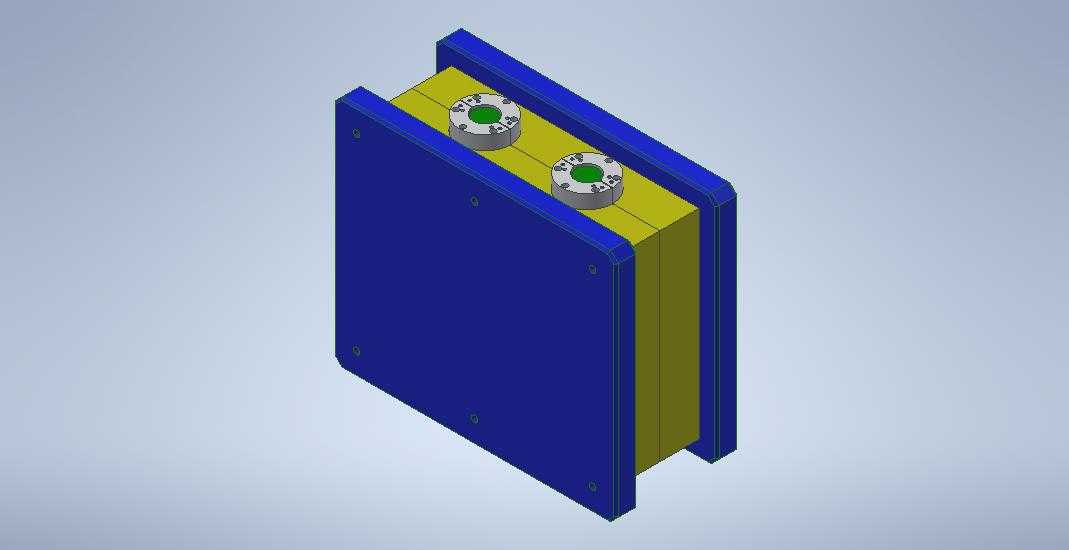

　　从实际使用场景看，这类模具安装在吹塑设备的动定模板之间，工作时挤出的管状型坯进入开启状态的模腔，两侧模板快速合模，顶部或配套吹气机构向型坯内送入压缩空气，使软化材料贴紧型腔表面。模型中部黄色区域对应制品成型和分型的核心位置，蓝色外侧板件承担模架支撑、承压和安装连接功能。顶部两个带绿色标识的圆形部件可理解为与吹气、冷却、嵌件定位或局部成型相关的功能模块，它们布置在模具上侧，便于与设备管路、接头和维护空间对应。

　　结构设计上，左右模体采用对称对合思路，分型面沿制品轮廓展开，使型坯在吹胀后能够形成封闭的中空壁面。外侧蓝色板件具有较厚的实体边界，能够承受合模力和吹胀压力，减少模体变形；板面上的点状连接位置体现了螺钉、定位销或紧固件的布置逻辑，用于把模仁、支承板和安装板组合成刚性整体。中部黄色成型部分与外框架之间保留明确层次，既方便单独加工型腔，也有利于后期根据制品规格更换模仁或修改局部轮廓。

　　模具的外形呈长方体对开结构，闭合后整体边界规整，便于校核吹塑机模板尺寸、开模行程和机械手取件路径。左右方向的厚度需要与设备容模量相匹配，上下方向的顶部功能件会占用安装上方空间，因此在布置冷却水管、气管和快换接头时，应避免与机床安全门、取件机构和挤出机头发生干涉。模型两侧平直外表面可作为贴合设备模板的安装基准，设计人员可据此反推压板位置、定位圈高度以及吊装孔的布置。

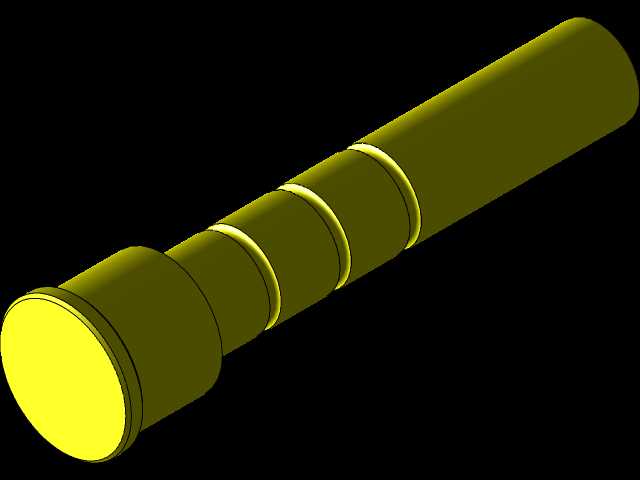

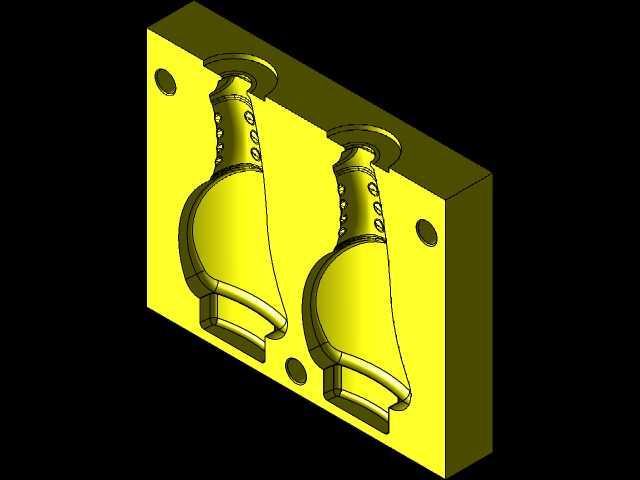

　　在成型功能方面，中空吹塑制品通常要求壁厚均匀、分型线平顺、冷却充分并能顺利脱模。该结构将型腔集中在中部，使制品主体在合模后被完整包裹；顶部圆形组件的并列布置，有利于在同一模具上实现双腔、局部吹气或独立冷却控制。若用于批量生产，还需要在型腔背面规划冷却水回路，使热量从塑料壁面快速传导到模架，再通过恒温设备带走。三维模型中可见的模块化分区，为水路钻孔、密封圈沟槽、排气槽和导向件的细化提供了清楚的装配基础。

　　从加工与装配角度看，外侧板件宜选用具有足够强度和刚性的模具钢或结构钢，成型区则根据制品外观要求和产量选择易抛光、耐腐蚀的材料。型腔轮廓需要按制品收缩率、吹胀比和冷却变形进行补偿，分型面附近要控制贴合精度，防止合模时出现飞边。导向部件应保证左右模体重复对中，尤其在高速开合模条件下，导向刚度直接影响型腔错型量和制品一致性。顶部嵌装部件与模体之间应设置可靠的定位台阶和密封面，避免压力气体或冷却介质泄漏。

　　在自动化生产线上，该模具还要考虑制品取出和余料切除。模型规则的外部轮廓有利于配置夹持治具，开模后制品若留在任一侧模腔，可通过顶出、吹气辅助或机械臂抓取完成脱模。上下方向的功能件不应伸入取件通道，分型面打开后的净空间也要满足手部维护和自动取件要求。对于结构设计人员而言，该模型的价值不只在外观展示，更在于把模架承压、型腔成型、管路接口、安装边界和维护操作集中到同一套三维坐标中，从而在投入加工前发现干涉、刚度和操作空间问题。
