钢结构立柱混凝土预埋锚栓基座

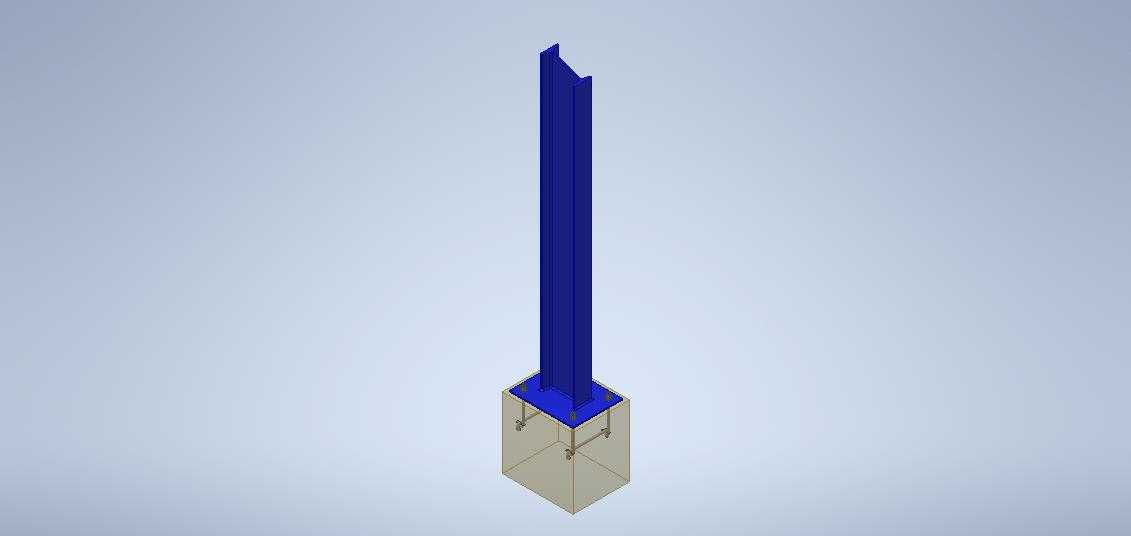

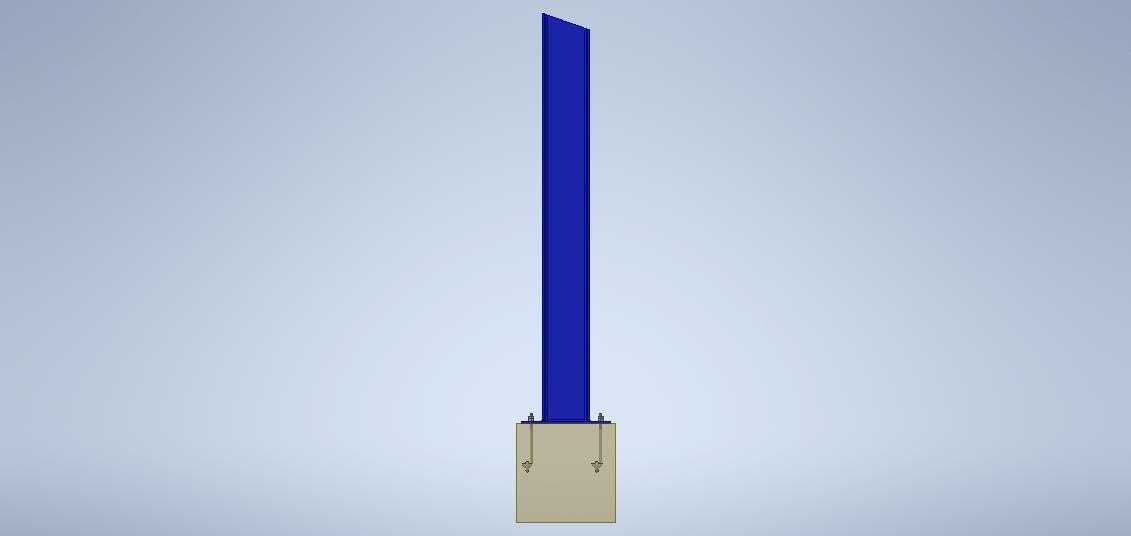

　　这套结构件呈现的是工业厂房、设备支架、管廊栈桥以及重载平台中最常见的柱脚传力节点：一根竖向H型钢或焊接箱形立柱，通过底部蓝色端板与埋入混凝土块体的地脚锚栓连接，把上部结构传来的轴力、弯矩和水平剪力可靠地导入基础。画面里立柱细长挺拔，下端落在一块加厚方形底板上，底板四角及周边布置锚栓，锚栓下段带弯钩或锚固板，深入灰色混凝土立方体内部，形成完整的刚接或半刚接柱脚。

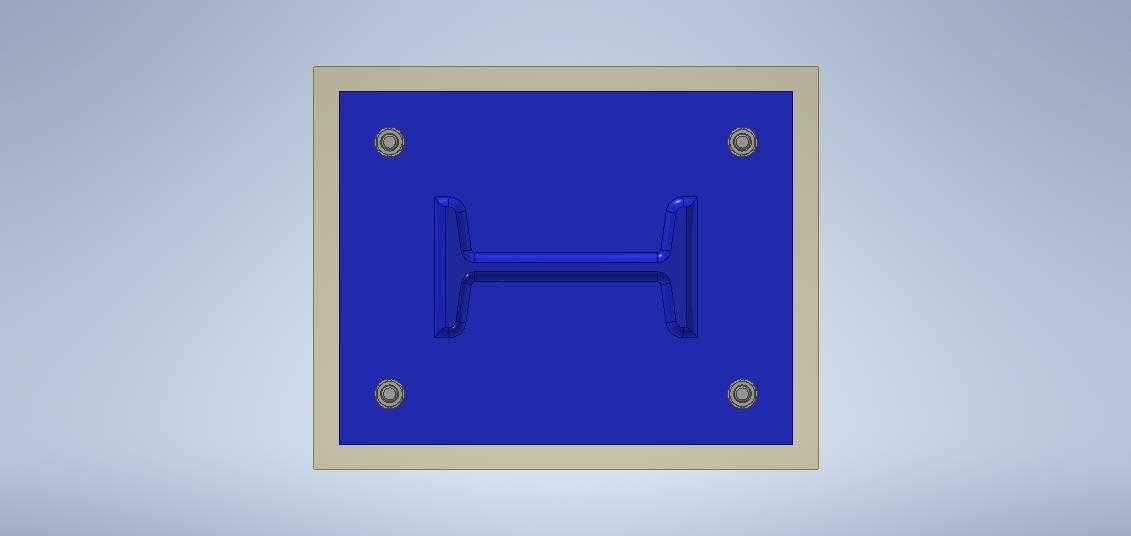

　　从受力逻辑看，柱脚是钢结构与混凝土基础之间的关键过渡区。上部立柱承担的竖向压力经端板均匀扩散至基础顶面；当存在风载、吊车制动、地震作用或设备偏载时，立柱底部产生弯矩，使一侧锚栓受拉、另一侧混凝土受压，端板在拉压区之间起到刚性分配作用；水平剪力则可通过锚栓抗剪、底板与混凝土间摩擦，或增设抗剪键来传递。模型中蓝色端板明显宽于柱截面，正是为了获得足够的螺栓边距、混凝土受压面积以及焊缝布置空间。

　　设计这类节点时，首先要确定柱截面规格与底板厚度。底板太薄会在锚栓拉力和混凝土反力作用下发生翘曲，通常按悬臂板或屈服线理论验算厚度，并在柱翼缘、腹板与底板之间设置加劲肋，分散集中应力。锚栓直径、数量和埋深需根据抗拉承载力与锚固长度计算，露头部分要配套螺母、垫圈，有时采用双螺母防松；锚栓下端弯钩或锚板用于增强在混凝土中的锚固，避免拔出。混凝土基础块的尺寸则要满足局部承压、冲切和地基承载力要求，块体边缘到锚栓的距离需保证混凝土不发生劈裂。

　　安装边界方面，施工阶段先绑扎基础钢筋、定位锚栓架，再浇筑混凝土，锚栓顶部螺纹通过模板或定位钢板控制平面位置与标高，误差直接影响后续立柱就位。立柱吊装落位后，通过底板下的调节螺母调整垂直度与柱顶标高，随后在底板与基础顶面之间灌注无收缩灌浆料，填充间隙并保证受压均匀，最后终拧螺母。模型把混凝土块、锚栓、端板和立柱分层表达，便于现场理解埋件与上部构件的装配关系。

　　在三维建模层面，这类节点适合用参数化方式控制：柱高、截面宽高、底板长宽厚、锚栓直径与间距、埋深、弯钩长度、混凝土块尺寸均可变量化，修改荷载条件后快速更新。端板开孔要与锚栓直径匹配并留安装余量，焊缝区域可在工程图中单独标注。把锚栓伸入混凝土的部分完整建出，而不是只画露头螺纹，能在碰撞检查中发现锚栓与基础钢筋、垫层、地脚坑之间的干涉，这对预制基础和装配式钢构尤为重要。

　　实际应用中，这种基座广泛用于厂房排架柱、设备塔架、输送机支撑、皮带廊钢支架、光伏与照明立柱以及平台支腿。不同场景对节点刚度要求不同：门式厂房柱脚常设计为刚接以抵抗横向弯矩；轻型支架或铰接柱则可减少锚栓数量、允许转动。若用于振动设备，还需加大底板刚度、采用高强锚栓并考虑疲劳与防松。模型整体配色清晰区分钢构件与混凝土，突出了柱脚—锚栓—基础三者的传力路径，可作为结构节点教学、详图绘制、施工交底和选型校核的直观参照。
