坦帕密封圆柱储料桶结构设计

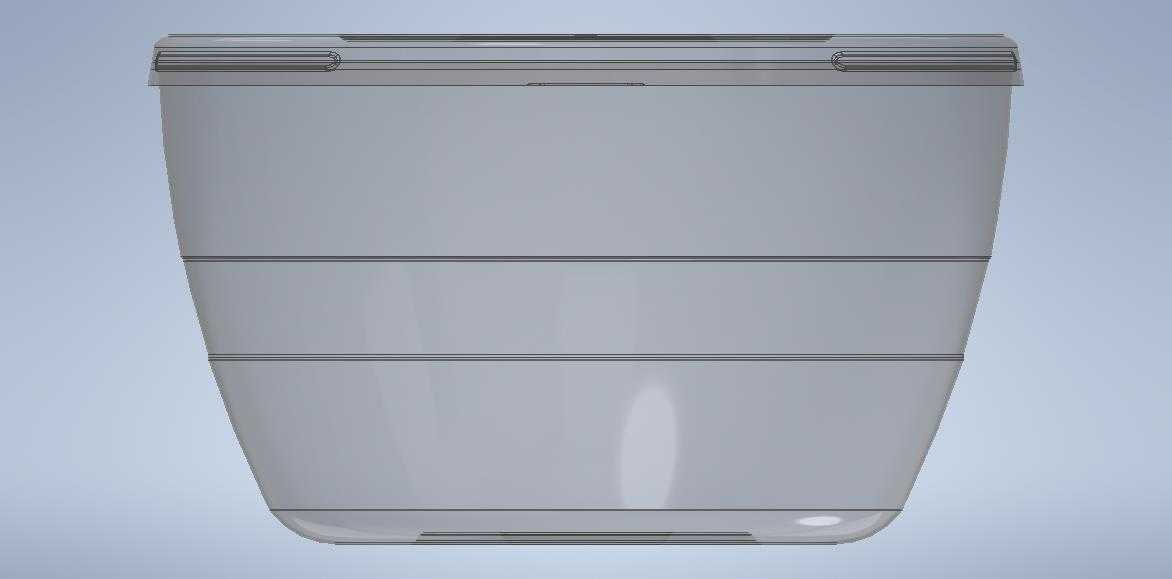

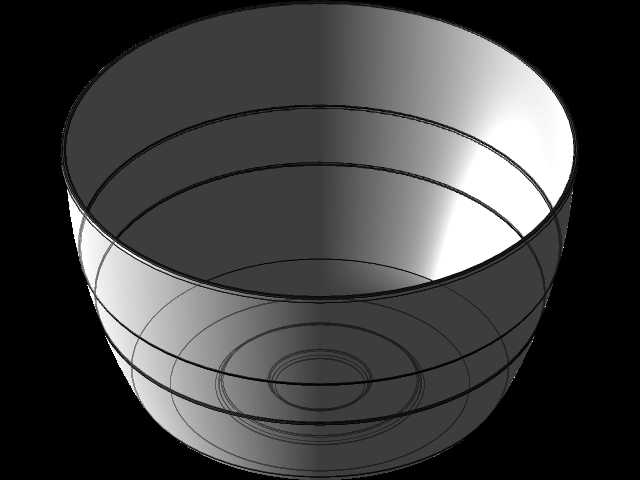

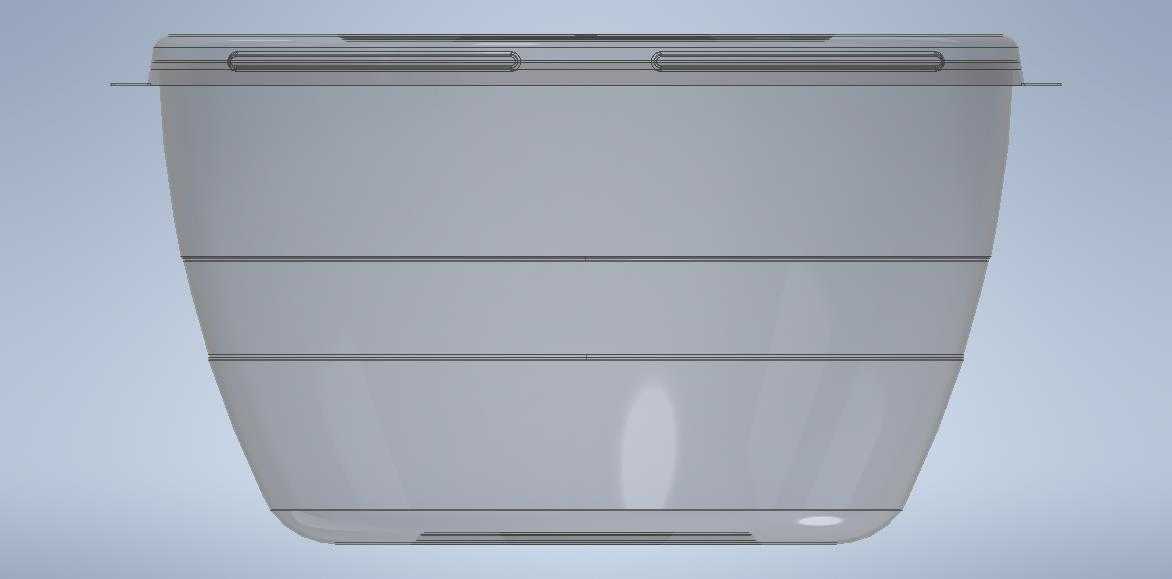

　　在轻工物料周转、小型散料存储以及车间工位暂存场景里，这类带盖圆柱桶体常被用来承装颗粒料、粉状辅料、小型加工件或者清洗后的半成品。桶体采用回转体构型，整体没有突兀的外伸结构，搬运、码放和工位排布时对周边空间占用比较友好。从结构上看，桶身以直筒段为主体，底部设置多层同心环形加强结构，靠近底缘的环筋能够把桶底承受的物料载荷均匀传递到筒壁，避免满载放置时底面向外鼓胀；桶口位置同样布置环形台阶与配合圈，用于和桶盖形成限位，盖合后可减少粉尘外溢，也能降低车间清扫和物料交叉污染的风险。

　　设计这类储料桶时，首先要确认的是盛装物料的堆积密度和单次盛装量。若用于金属小零件，桶底局部承压会明显高于塑料颗粒场景，底部环筋的宽度、过渡圆角和壁厚都需要相应加强；若用于食品辅料或洁净车间周转，则要控制内壁台阶数量，减少物料挂壁和清洁死角。模型中桶壁与桶底、桶口与盖体之间均采用圆滑过渡，没有尖锐内角，这一点在注塑或薄壁成型时有利于材料流动，也能降低应力集中。实际选型时，桶体高度不宜超过操作人员单手扶桶、双手搬运的舒适范围，外径要配合常见托盘间距和工位货架宽度；多桶并排存放时，圆柱外形之间会留下自然间隙，便于通风和观察桶内余量。

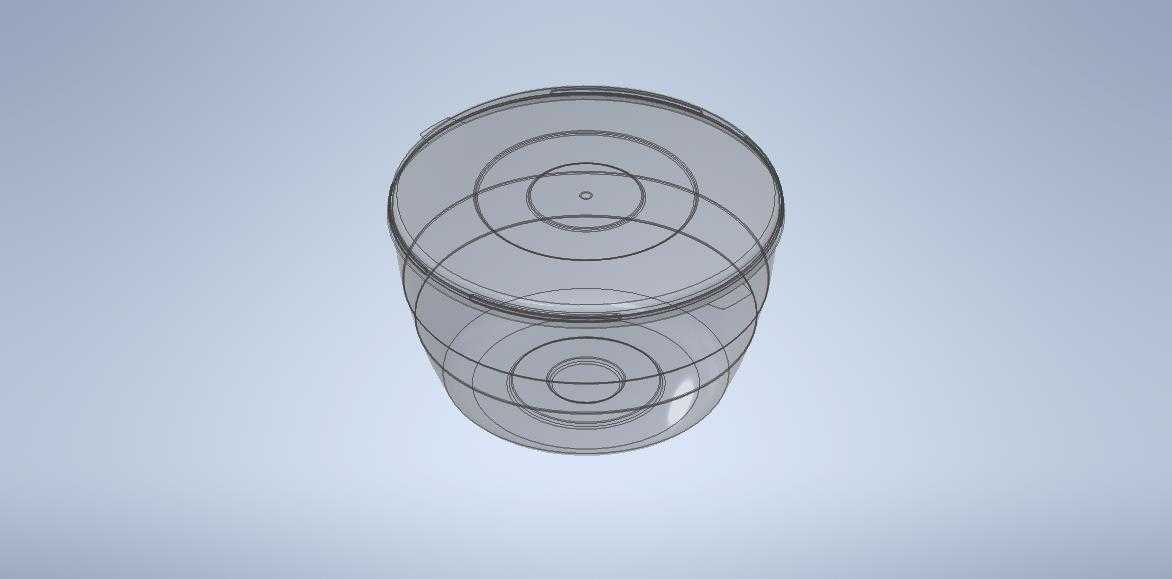

　　安装边界方面，该件不需要固定地脚，属于可移动周转容器。布置时只需保证桶底与支撑面平整接触，若放在货架层板上，应让底部环形支撑区落在层板有效承载范围内，避免悬空；若配合自动化送料线使用，桶体外侧可增加定位缺口或抱箍位，便于移载机构抓取。桶盖与桶口的配合段需要重点校核：过松会在搬运倾斜时出现盖体移位，过紧则会增加工人开盖频次较高时的操作负担。模型里盖体顶面保留同心圆轮廓，既可以作为堆叠时的对中区域，也能增强盖面抗翘曲能力；满载桶体上下码放时，下桶盖面与上桶底环圈形成近似自定位的接触关系，可减少滑移。

　　从三维建模角度看，回转主体适合用草图轮廓加旋转特征完成，再对口部、底部环筋和盖体配合面分别做细节处理。壁厚设计应遵循口部、底部略厚，直壁段均匀的原则；拔模方向沿桶体轴线，内外壁保持一致拔模角度，便于脱模或焊接成型。若后续要做工程图，需要补充桶体公称容积、口部配合直径、底部支撑直径、总高、盖合后高度以及堆叠限位尺寸；强度校核可围绕满载静压、单侧提手搬运、轻微倾倒碰撞三种工况展开。对于需要防腐的工况，可在结构不变的前提下更换耐腐蚀材质；对于需要避光存储的物料，则可在桶体材料中加入色母或增加外套，不必改动主体轮廓。整体结构简洁，功能边界清晰，既适合作为独立周转容器，也可作为产线旁缓存料桶进行标准化布置。
