车用废气涡轮增压装置结构设计

　　这套三维结构完整还原了车用废气涡轮增压器的核心装配形态，覆盖压气机端、中间体、涡轮端三大功能区段，所有壳体、流道、连接法兰与紧固点位均按实际装配逻辑搭建，可直接用于动力总成配套校核、教学演示与结构方案推演。

　　从现场使用场景来看，这类增压部件普遍搭载在小排量乘用车、商用车柴油动力单元以及非道路工程机械发动机上，核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮旋转，同轴带动压气机侧叶轮压缩进入气缸的新鲜空气，大幅提升进气充量，在不增加发动机排量的前提下提升输出扭矩与功率，同时优化燃油燃烧效率，降低高负荷工况下的比油耗。整机布置在发动机排气歧管与进气中冷器之间，涡轮端入口直接对接排气歧管法兰，压气机出口通过管路连接中冷器，中间体上预留润滑油进出油道，接入发动机润滑系统，为高速浮动轴承提供压力润滑与散热，部分机型还会增设冷却水腔接入整车冷却回路，控制壳体与轴承座工作温度。

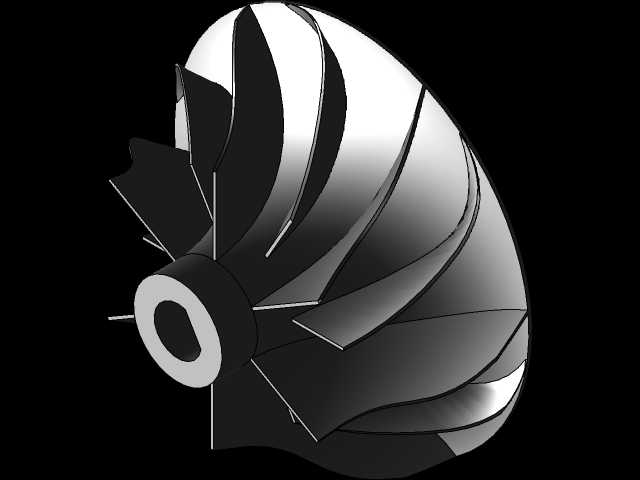

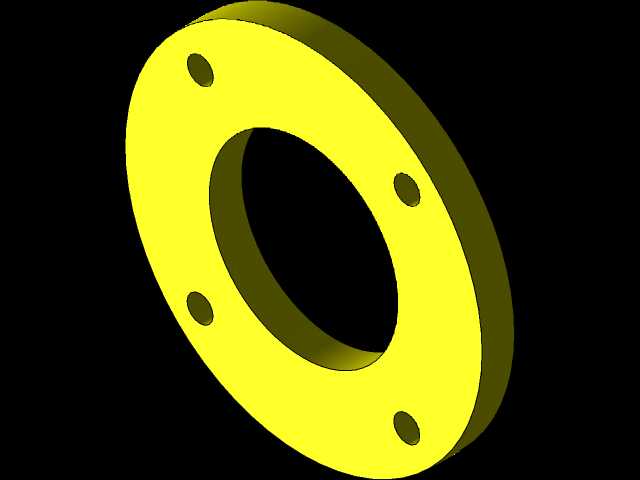

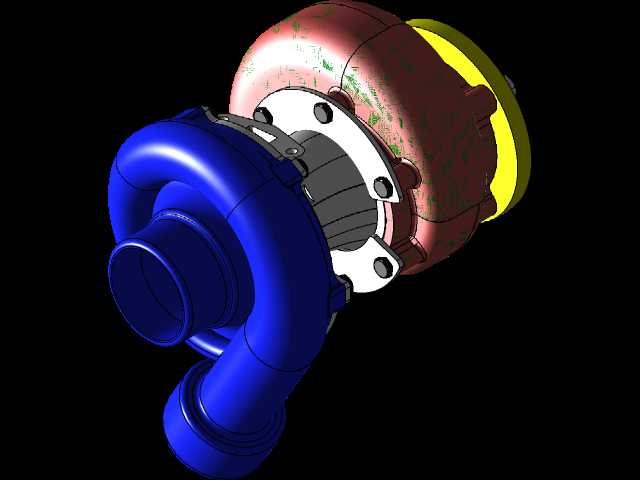

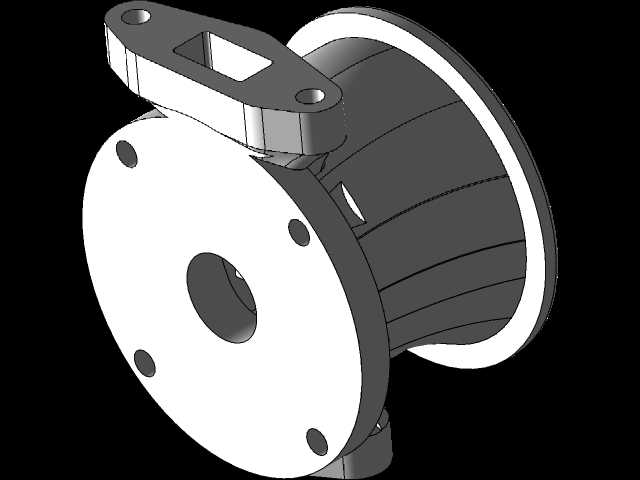

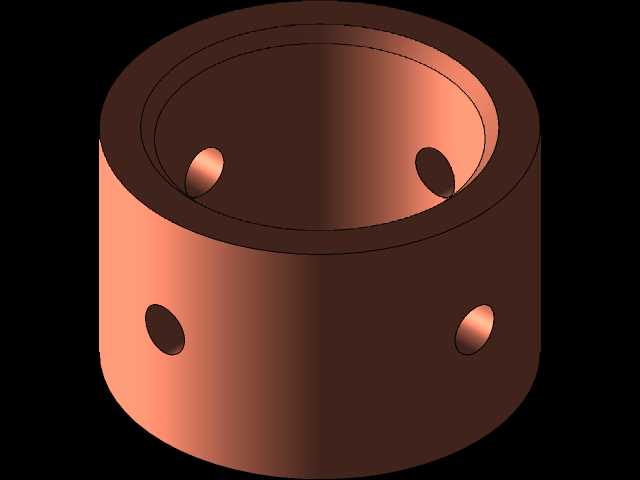

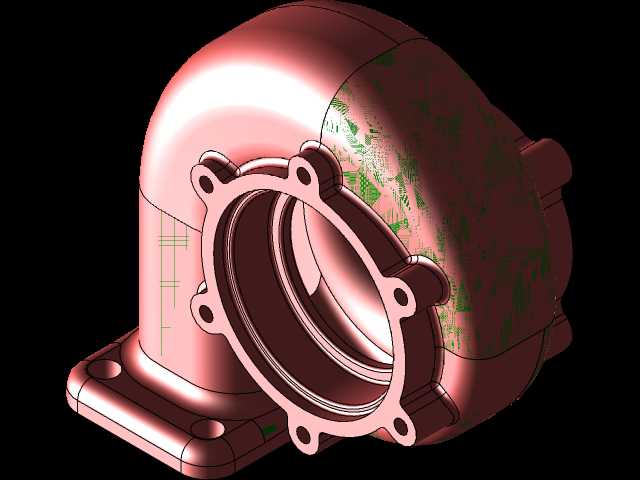

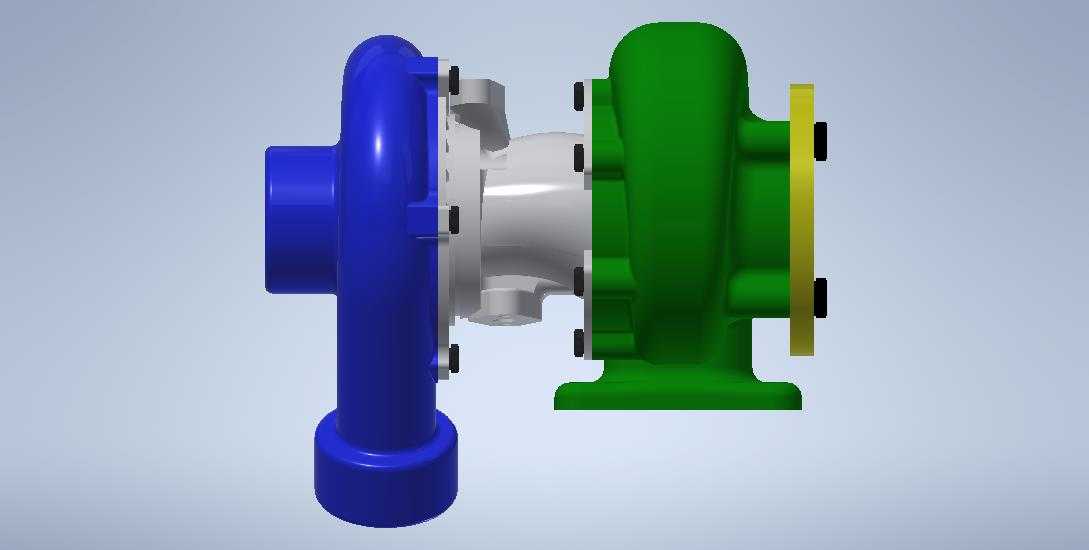

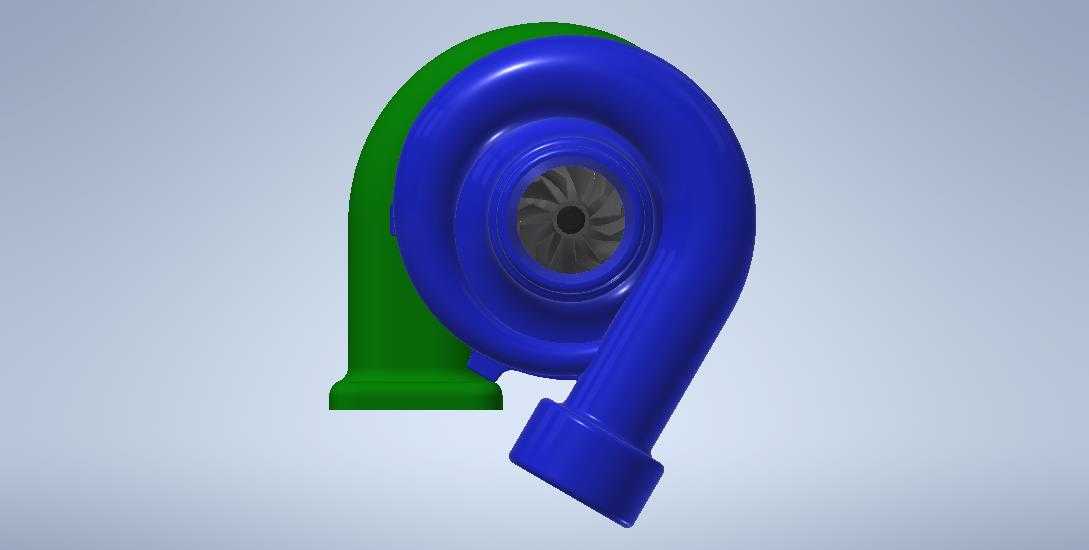

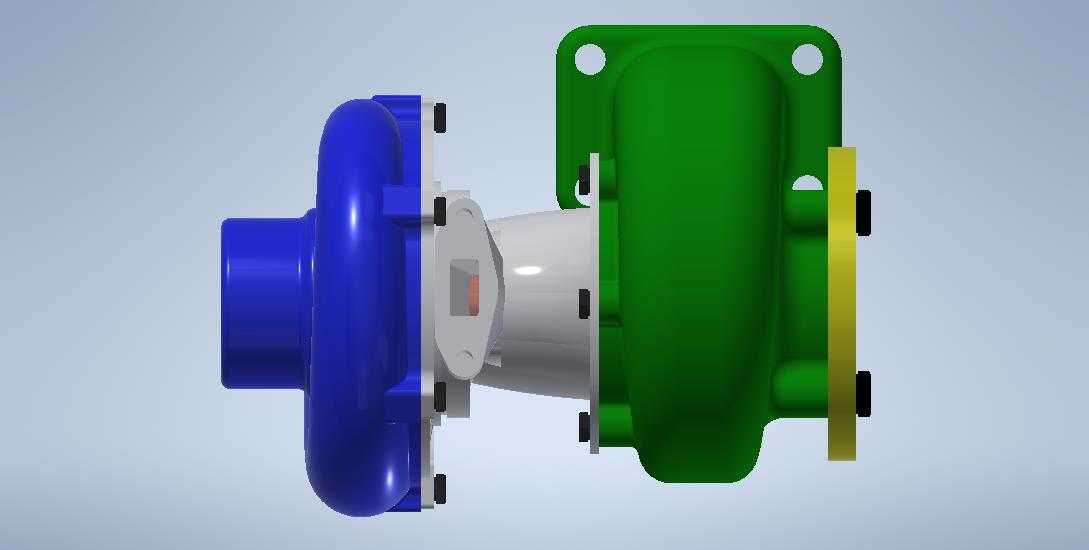

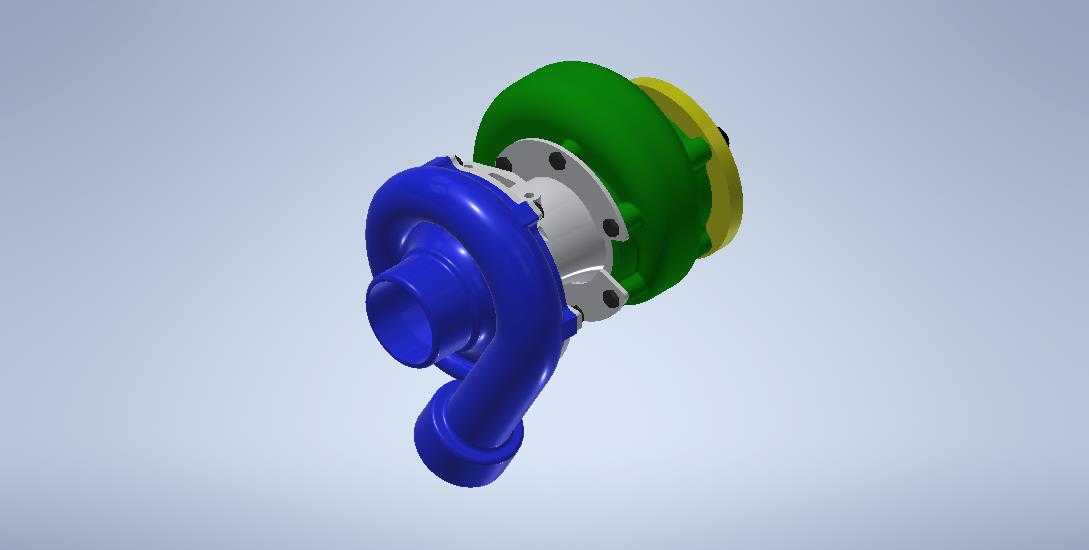

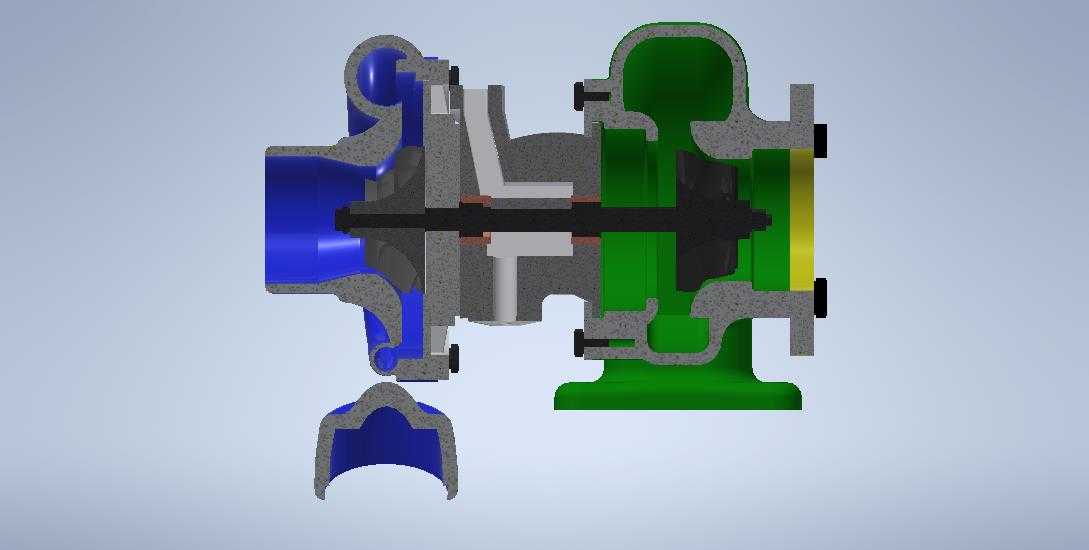

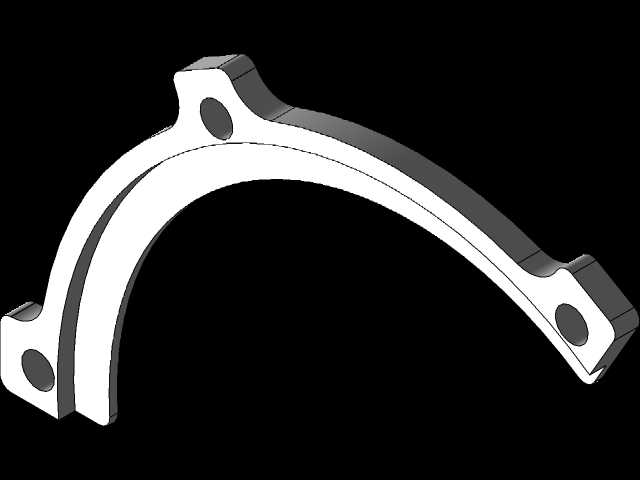

　　结构设计层面，模型中蓝色区段为压气机蜗壳与进气弯管，内部为渐扩式压气机流道，铝合金材质的蜗壳在保证承压能力的同时控制自重，进气口采用圆弧过渡弯管结构，避免进气截面突变产生气流紊流，降低进气阻力；绿色区段为涡轮端蜗壳，采用耐高温铸钢材质，承受排气高温与脉冲冲击，流道围绕涡轮叶轮呈环形渐缩布置，将废气的压力能与热能高效转化为叶轮旋转机械能；中间银灰色区段为轴承中间体，内部布置浮动轴承、密封环、止推结构，两侧分别对接压气机叶轮与涡轮叶轮，转轴的动平衡余量、轴承配合间隙都在结构中预留了合理公差区间，中间体侧壁的安装支耳带螺栓过孔，用于将增压器整体固定在发动机缸体附属支架上，抵消高速运转产生的振动载荷。黄色环段为涡轮端出口连接法兰，匹配后排气管路的安装尺寸，法兰面预留密封垫安装位与螺栓孔位，保证高温排气密封无泄漏。

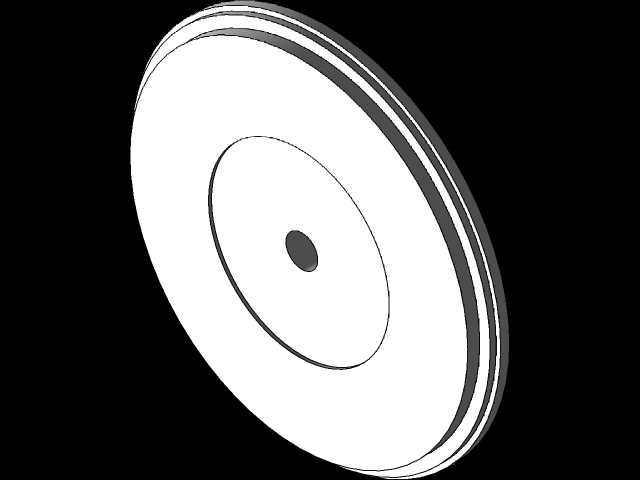

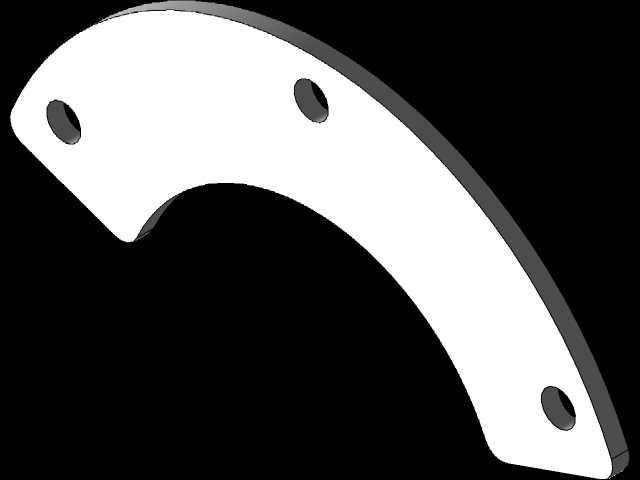

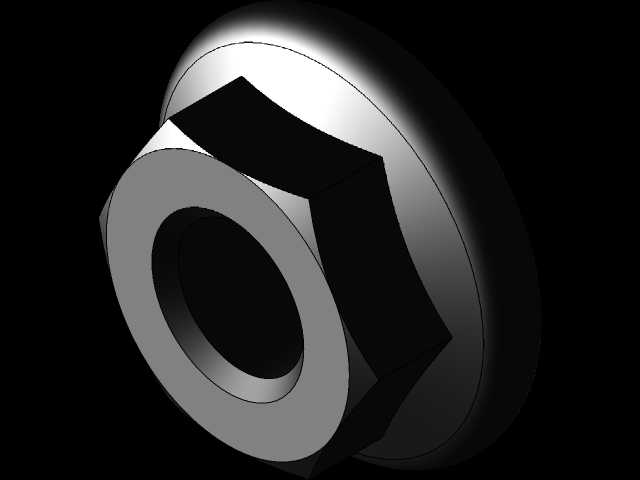

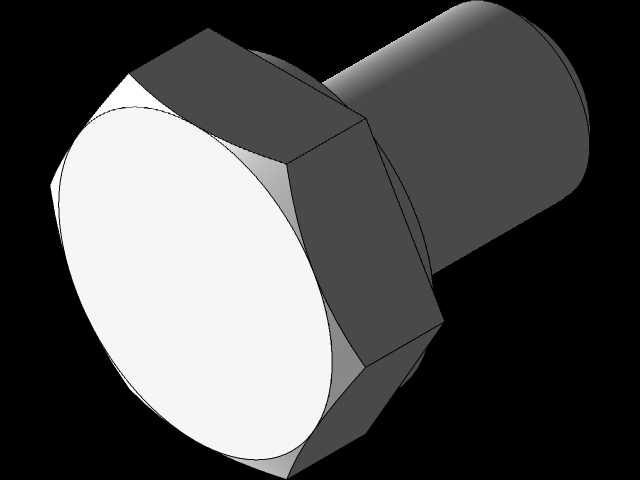

　　外形与安装边界方面，整套增压器轴向总长、径向最大轮廓均按照常规乘用车1.5T-2.5T动力舱的布置空间设定，压气机侧进气弯管朝向预留了管路拆装空间，涡轮端法兰的孔位间距、端面密封形式符合主流配套接口标准，中间体的油口位置、安装支耳的孔距都避开了发动机缸体、水管、线束的干涉区域。建模过程中完整还原了各零件的装配约束关系：蜗壳与中间体通过周向均布的螺栓紧固，叶轮与转轴采用过盈加锁紧结构，密封件安装槽、定位止口的尺寸都做了对应表达，既可以拆分查看内部流道与转子组件的配合关系，也可以导入动力总成装配环境中做干涉检查、管路走向校核。针对实际运维场景，结构上也预留了旁通阀执行器的安装点位，可匹配废气旁通控制方案，在高转速工况下旁通部分废气，限制增压压力上限，避免气缸压力超限出现爆震，同时保护转子组件不会因转速过高发生超速失效。整套结构的流道曲面、壳体壁厚、加强筋布置都贴合量产增压器的工程设计逻辑，没有出现脱离制造工艺的异形结构，压气机蜗壳的加强筋沿流道外侧分布，既提升壳体刚性抑制受压变形，也避免加厚区域产生不必要的重量冗余，涡轮端蜗壳的厚壁过渡区域做了圆角处理，降低高温工作下的热应力集中，减少长期冷热循环出现的壳体开裂风险。
