蛋糕底座塑料件注塑模具结构

　　这套三维结构围绕蛋糕底座类塑料件的注射成型展开，整体采用典型三板式模架布局，适合在自动化注塑生产线上完成薄壁、浅腔、外观面要求较高的塑料制品加工。模具主体由定模侧、动模侧、分型面、型腔镶件、导向机构、顶出系统和浇注通道等部分组成，各板件沿开合模方向叠装，外形呈紧凑的长方体结构，安装时以注塑机拉杆间距和定动模安装孔位作为边界约束。

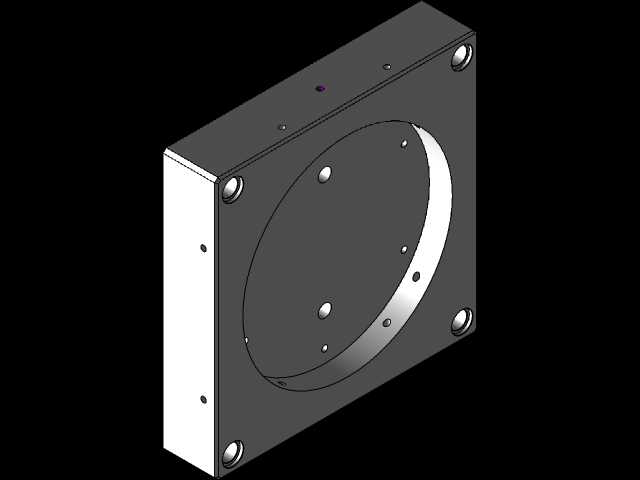

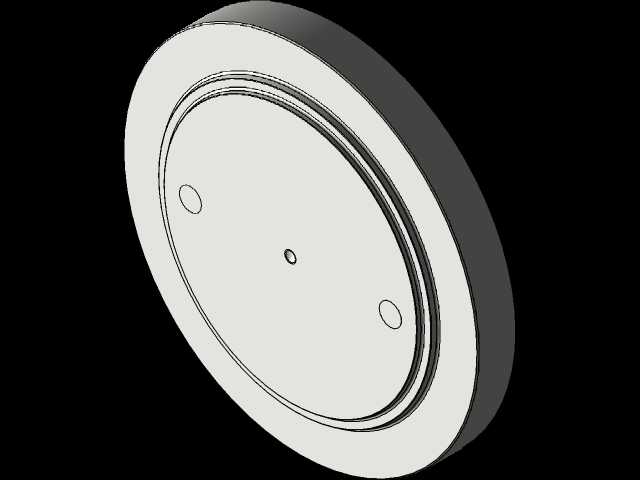

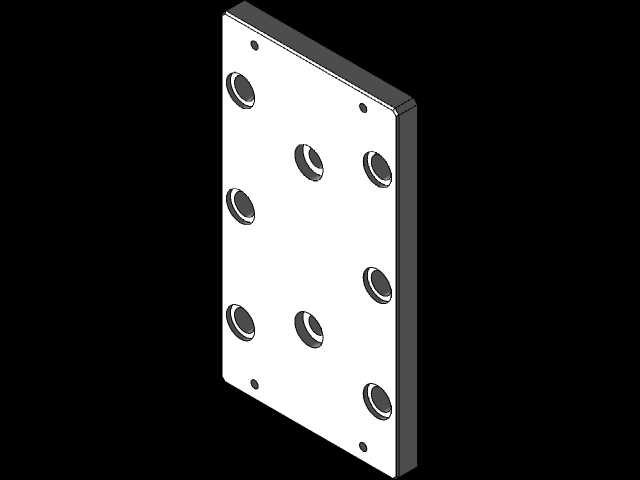

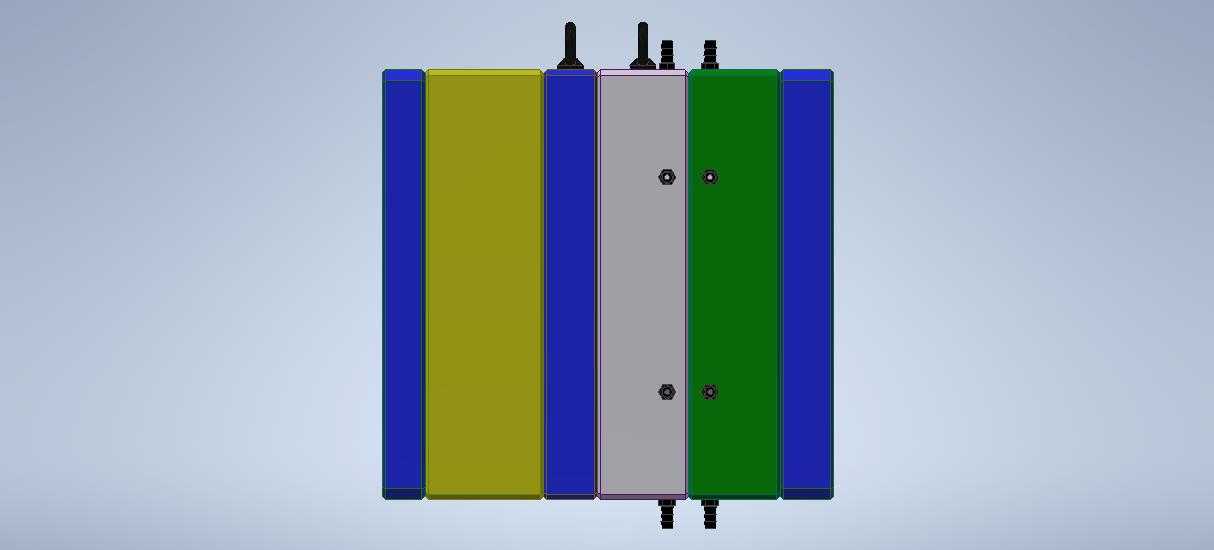

　　从实际用途看，该模具服务于食品托座、蛋糕底盘或类似盘形塑料底座的批量成型。制品外形接近盘状，底部需要承担支撑作用，边缘与上表面可能带有装饰性轮廓，因此成型过程中既要保证塑料充模完整，也要控制翘曲、缩痕和顶出变形。模具在型腔布置上采用与制品轮廓相匹配的成型面，蓝色外侧板件对应模架主体与安装支承区域，绿色、黄色及灰色板层分别体现不同功能模板、隔热或支承层次，便于在三维环境中检查开合模顺序和零件干涉。

　　结构设计的重点在于分型与脱模。盘形底座通常具有较大的投影面积，分型面沿制品外缘展开，可使熔体在型腔内均匀填充，并在开模时将制品稳定留在动模侧。型腔表面需要兼顾脱模斜度和外观质量，侧壁不宜设置过多阻碍抽芯的倒扣；若制品边缘存在局部凹槽，则需在对应位置设置滑块或镶件。本模型中可见多组紧固件和定位元件沿模板周边分布，用于承受注射压力下的胀模力，并保证定动模反复合模时的位置一致性。

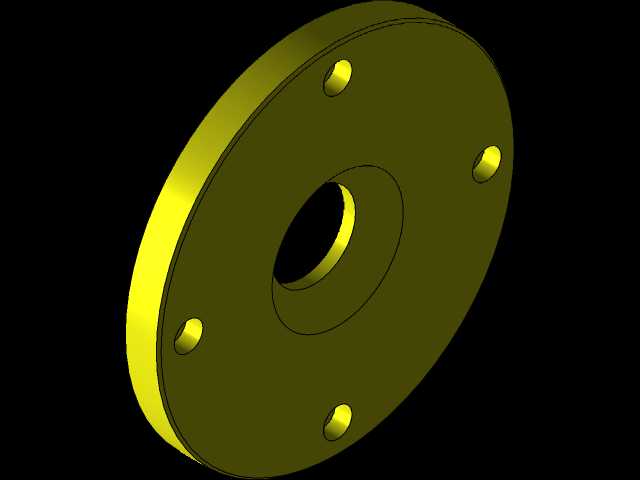

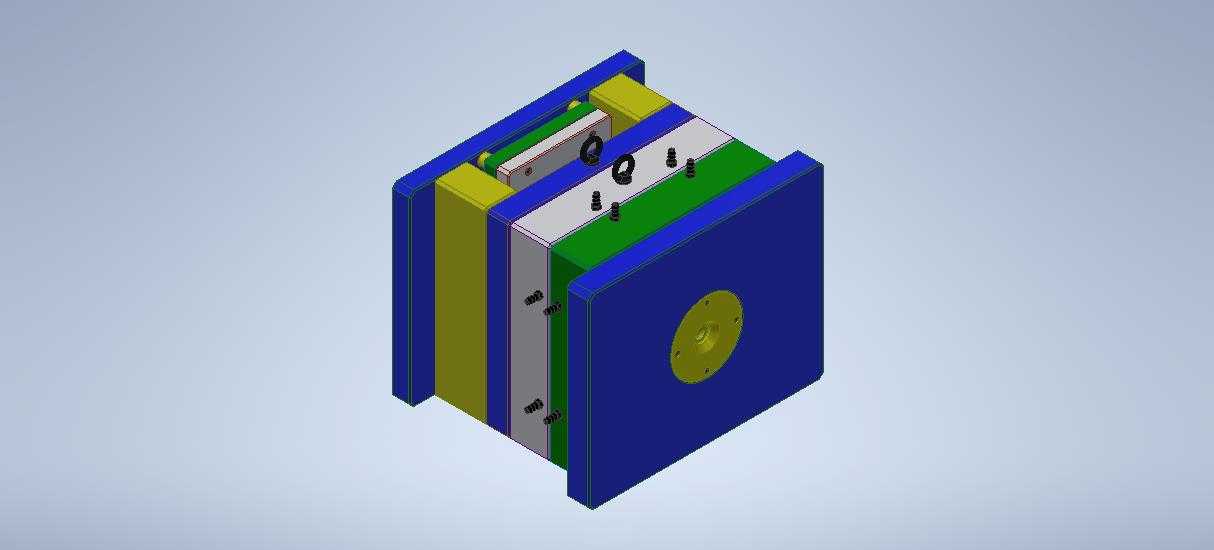

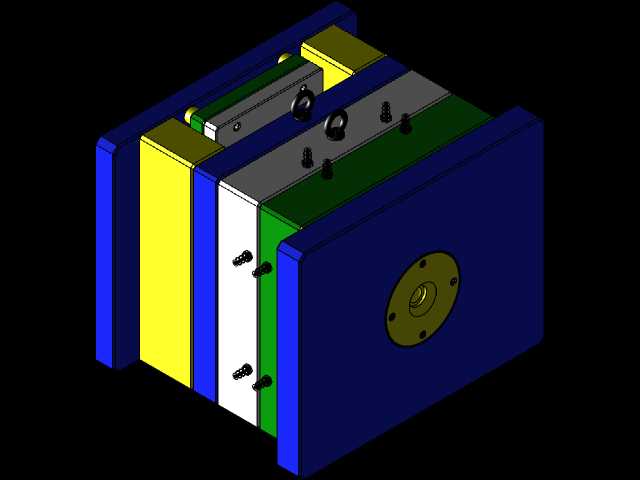

　　浇注系统的布置直接影响成型效率。针对底座类制品，进料点宜选择在不影响外观且流程较短的位置，熔体经主流道、分流道后进入型腔。三板结构能够在开模过程中使流道凝料与制品自动分离，适合点浇口或小截面浇口形式，减少后续人工修剪。模型顶部的吊环、连接件和管路相关结构，体现了模具在搬运、安装以及成型周期中的操作需求；侧面圆形接口区域则可与注塑机定模侧定位环、喷嘴或相关辅机接口对应。

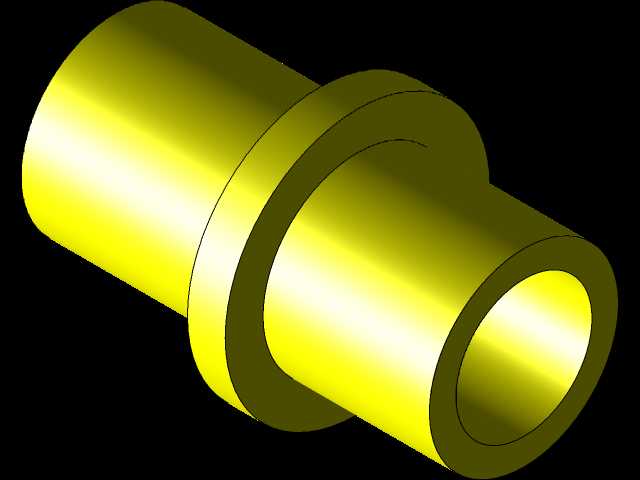

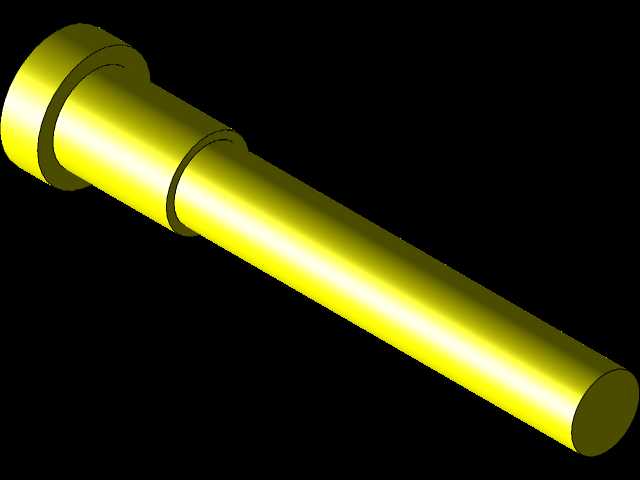

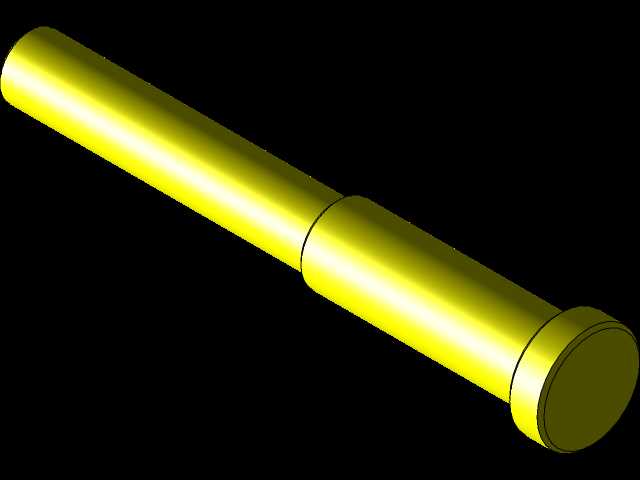

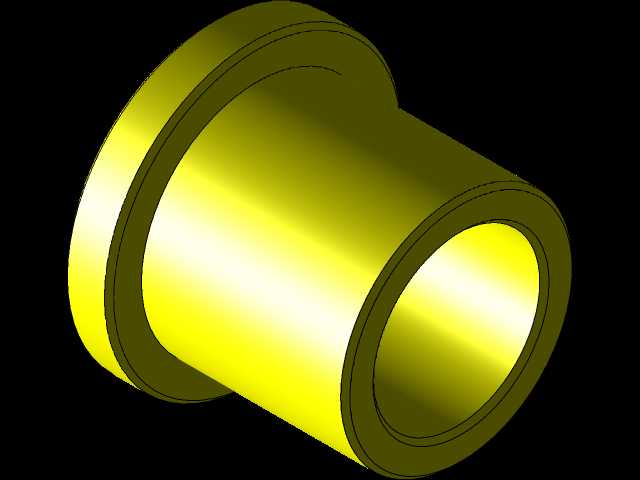

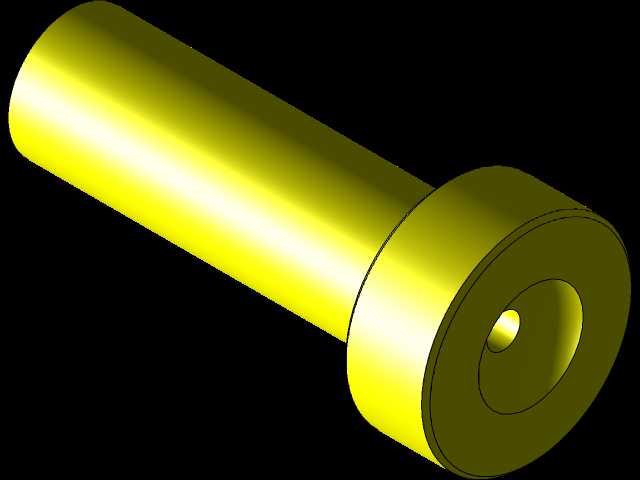

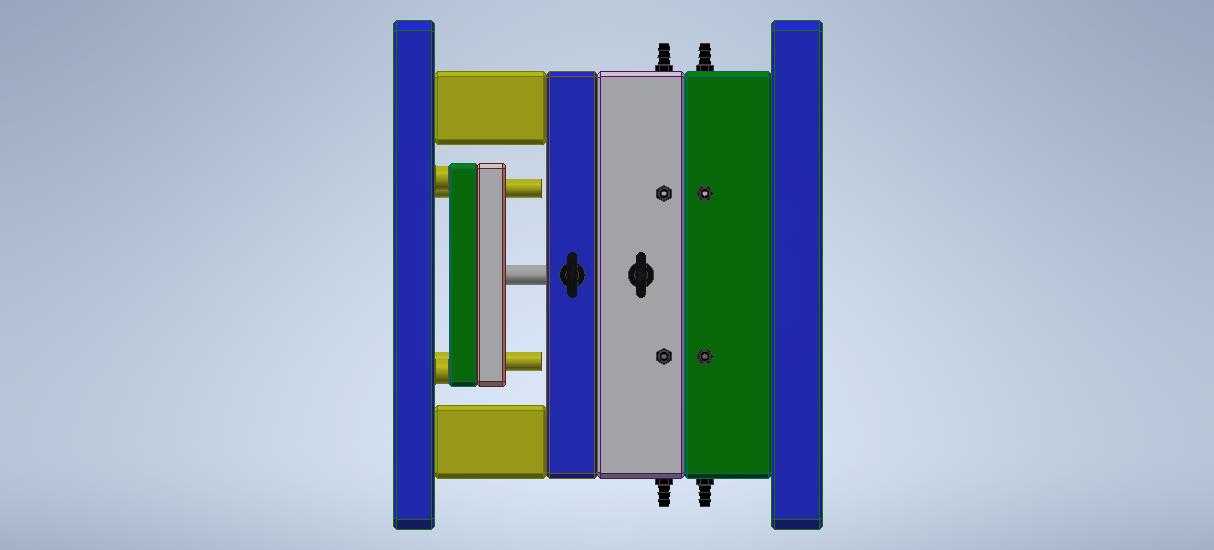

　　冷却与顶出在这类浅盘件中同样关键。制品底面面积较大，若冷却不均，脱模后容易出现内应力和平面度偏差。设计时应在型腔、型芯附近布置随形冷却回路，使模具温度在连续生产中保持稳定。顶出机构需避开制品薄弱区域，优先采用多点均衡顶出，使顶出力分布在加强筋、厚壁边缘或底部支承位置，防止白色顶痕和局部变形。导柱、导套承担合模导向作用，回针与弹性元件保证顶出板在合模前准确复位。

　　从安装边界看，模具外形尺寸需要结合目标注塑机的容模量、锁模力、开模行程和顶出行程校核。闭合状态下，各模板厚度叠加形成最小安装厚度；开模状态下，除了要留出制品坠落或机械手取件空间，还要保证流道凝料脱落行程。吊运时，顶部吊环应与模具重心相匹配，避免翻转；压板或螺钉固定区域需靠近注塑机模板受力位置，减少悬臂。三维建模中将这些板件、螺钉、吊环、导向件和成型镶件分层表达，有利于工程人员在加工前检查孔位避让、冷却通道走向、顶针干涉以及热膨胀间隙。

　　在加工与装配层面，模架外板可采用标准钢板精加工，型腔型芯根据产量和表面要求选择合适模具钢，成型面经数控铣、抛光或局部蚀纹处理后达到制品外观要求。镶件拆分不仅便于复杂轮廓加工，也有利于排气和后期维修。分型面周边应设置可靠锁模和定位结构，承受高速高压注射时的侧向力。整体来看，该模型把蛋糕底座塑料件从制品形状、模具开合、浇注脱模到设备安装的关键结构集中呈现，可用于注塑模结构校核、工艺方案讨论以及同类盘形塑料件模具开发参考。
