叠层式塑料注塑模具结构设计方案

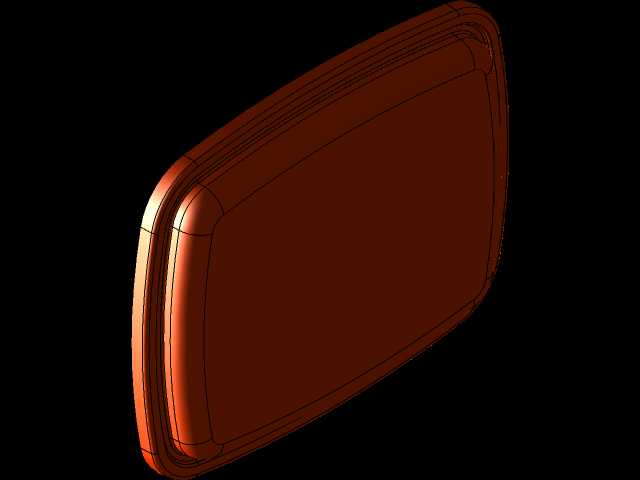

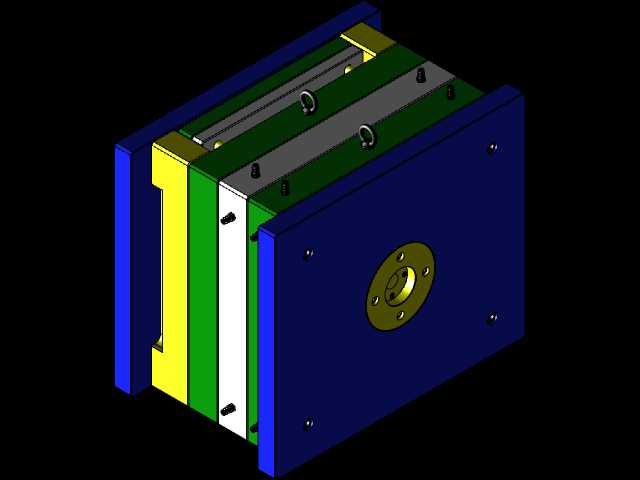

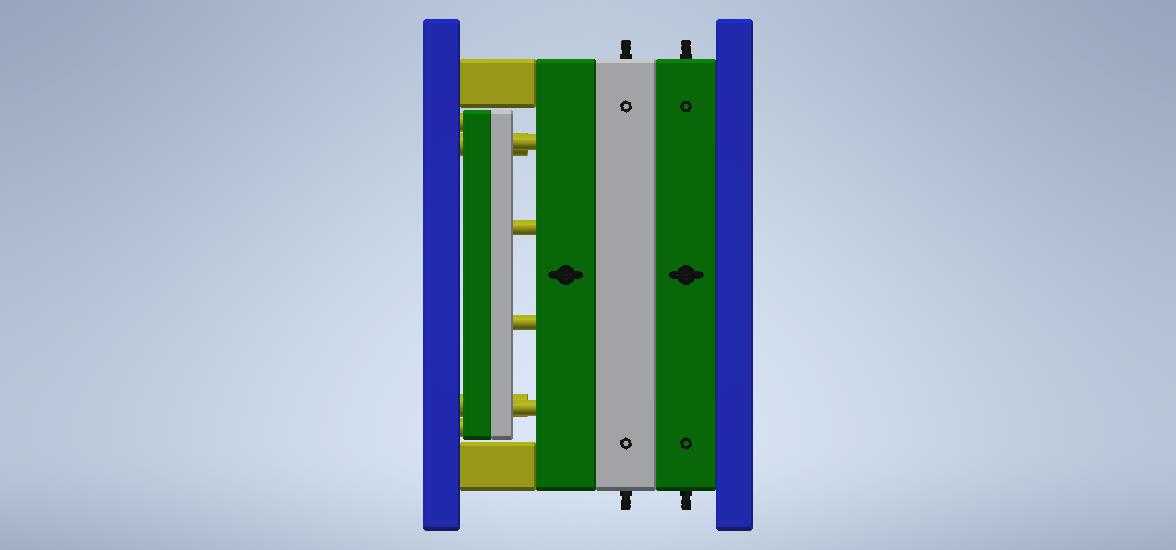

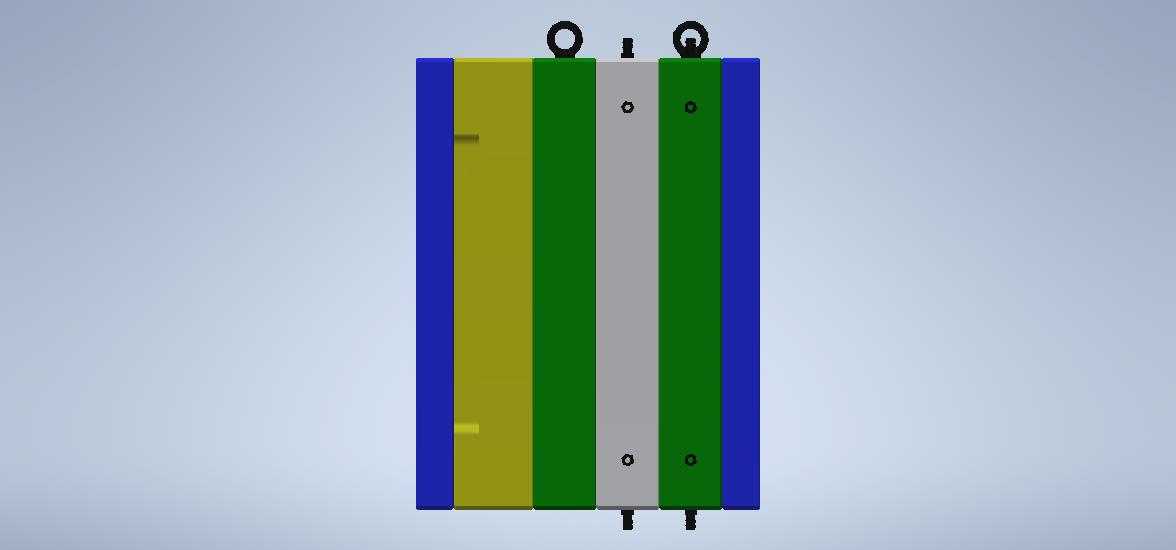

　　这套叠层结构的塑料成型模具，主要面向中小型热塑性塑料件的批量注塑生产场景，常见于消费电子外壳、日用塑料配件、小型家电结构件的量产工序中，适配常规卧式注塑机的安装工位，能在单次合模动作中完成两层型腔的同步充模，相比普通单层模具可将单位时间的成型产出提升近一倍，同时不会额外增加锁模力的过多损耗，适合厂房注塑机台吨位有限但产能需求较高的生产场景。从实际使用逻辑来看，模具的动定模侧分别设置了独立的型腔组，中间的热流道或冷流道转接板承担两层型腔的熔体分配作用，开模时会沿着两个预设的分型面依次完成分型动作，先让流道凝料与制品完成初步分离，再同步顶出两层模腔里的成型塑件，整个动作流程不需要对现有注塑机的顶出、开模行程做大幅度改造，适配性较强。

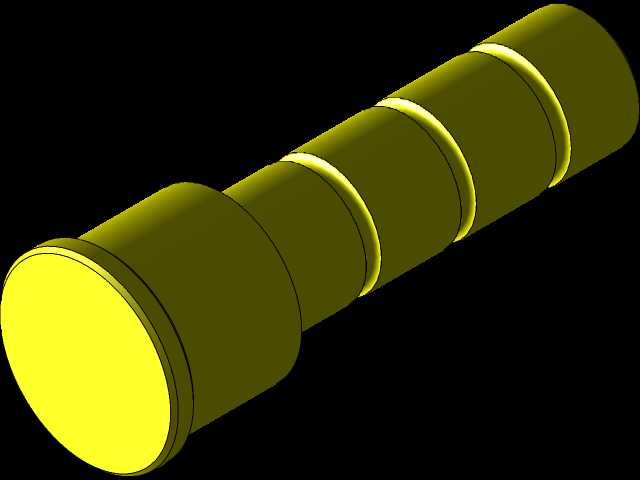

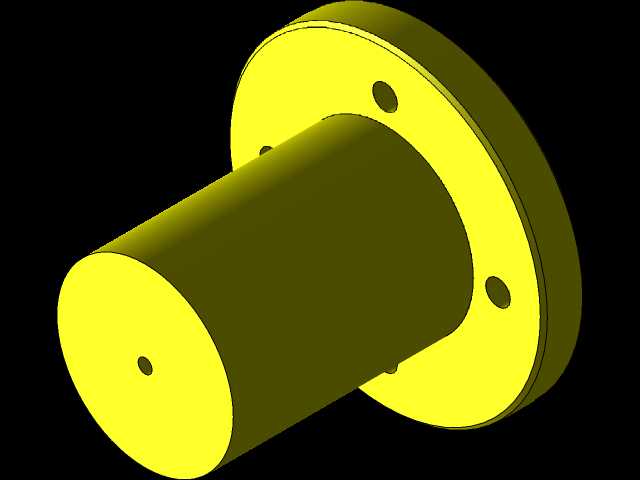

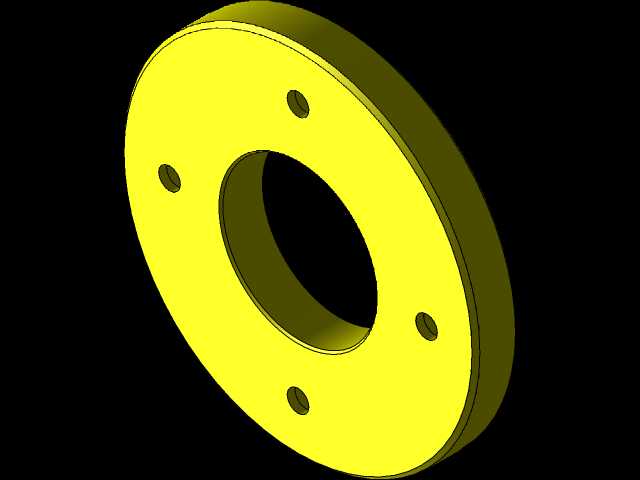

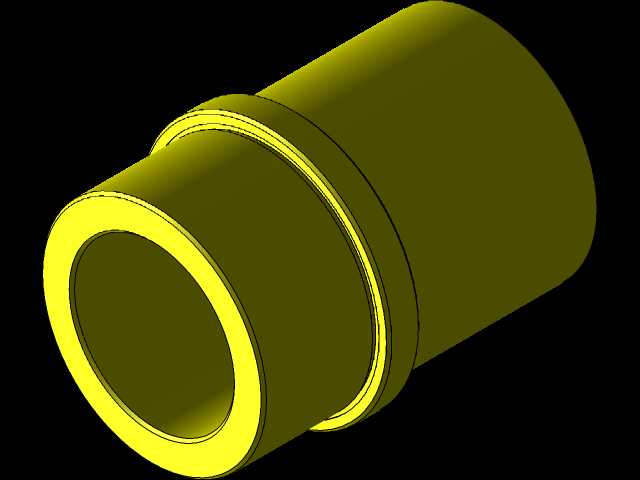

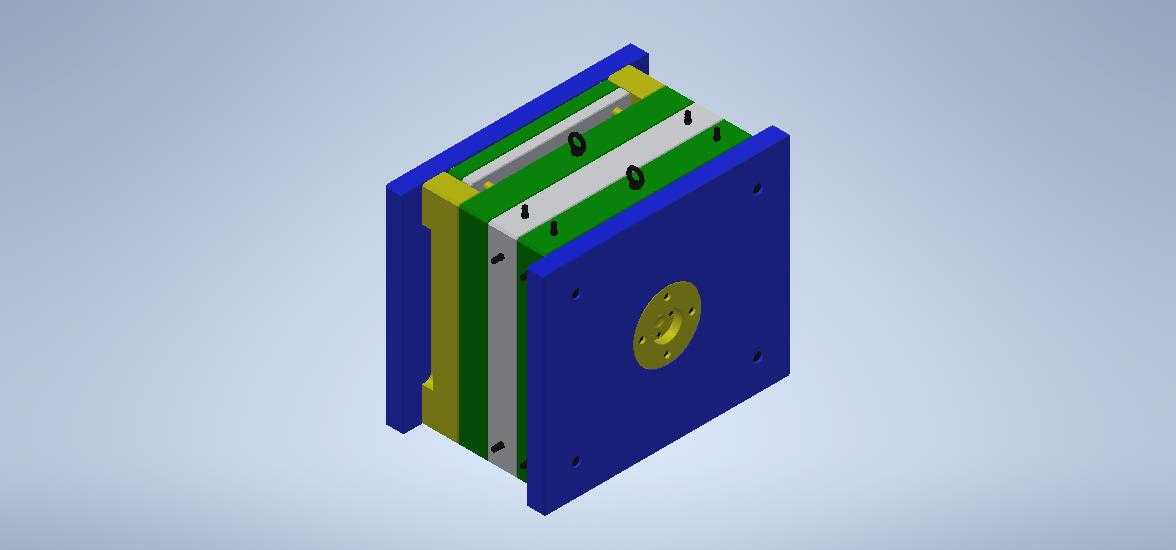

　　设计过程中优先考虑了模架的受力均衡性，四周布置的导柱导套做了加长处理，覆盖两层模架的合模导向行程，避免叠层结构因为合模偏移出现型腔啃模、飞边超差的问题；定模侧的定位圈直接适配注塑机的定位孔安装尺寸，主流道衬套的球面半径匹配注塑机喷嘴的接触弧度，防止注射过程中出现溢料漏胶。模具的成型部分做了模块化拆分，型腔、型芯都采用独立镶件结构，通过螺钉和销钉固定在对应的模板上，后续如果生产不同规格的塑料件，只需要更换对应的镶件模块，不需要整体更换模架，能大幅降低多品种小批量生产的模具制造成本。冷却回路的布置沿着两层型腔的轮廓走向做了等距环绕，进出水接口统一设置在模具的非操作侧，避免和机械手取件、操作人员操作的动线产生干涉，

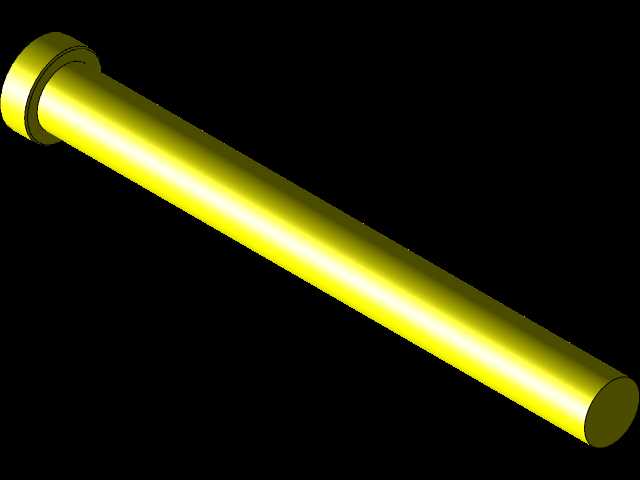

　　回路的孔径和间距按照常用塑料的成型冷却周期参数设置，保证塑件各区域冷却速率均匀，减少因为冷却不均导致的翘曲、缩痕缺陷。从安装边界来看，模具的整体长宽尺寸适配200吨到350吨区间卧式注塑机的拉杆间距，总厚度在注塑机允许的最小、最大模厚范围内，开模行程预留了足够的取件空间，不管是人工取件还是搭配三轴机械手取件都有充足的操作余量。顶出系统采用了对称布置的顶杆布局，顶出力的作用点选在塑件的加强筋、侧壁等结构强度较高的位置，避免顶出过程中出现塑件顶白、顶穿的问题，同时顶杆的配合间隙控制在合理范围内，既保证顶出动作顺畅，又不会出现飞边钻入顶杆缝隙导致的卡模问题。排气槽开设在型腔的熔体填充末端，深度按照对应塑料的溢边值设置，

　　能在高速充模过程中快速排出型腔内的空气，避免塑件出现烧焦、缺胶、气泡等成型缺陷。整套模具的结构设计充分考虑了量产过程中的维护便利性，所有易磨损的导套、顶杆孔都做了渗碳淬火处理，易损件都采用标准件规格，生产现场出现磨损时可以快速更换，不需要额外定制加工，能有效减少设备停机维护的时间。在流道设计上，针对叠层结构的熔体输送距离较长的问题，对流道的转角位置做了圆弧过渡处理，减少熔体输送过程中的压力损失和温度损耗，保证两层型腔的充模压力、充模速度保持一致，让两层模腔成型出的塑件尺寸精度、外观质量保持统一，不会出现上下层塑件品质差异过大的问题。
