坦帕透明圆盘形端盖防护壳体结构

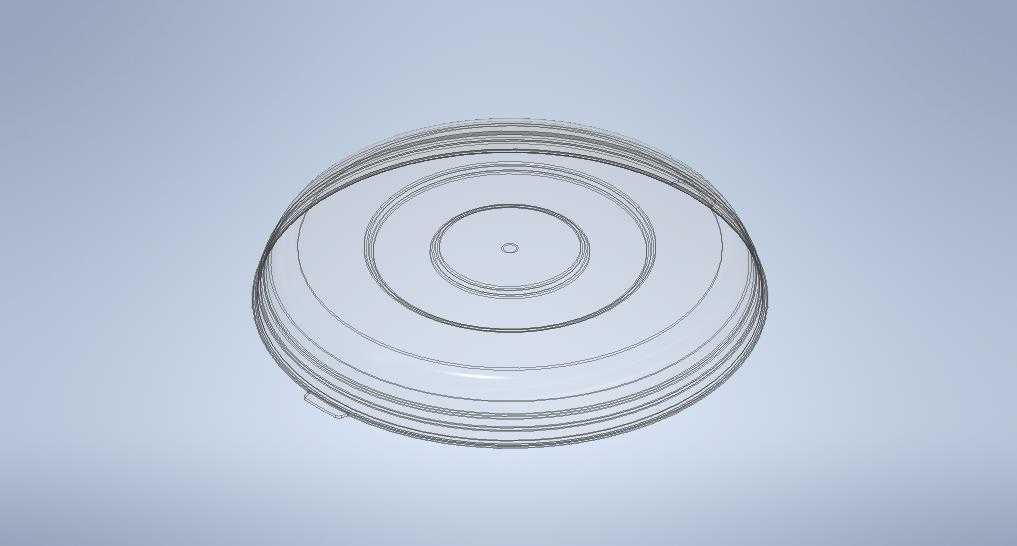

　　该盘状回转壳体在整机结构中承担外侧防护、介质隔离与安装定位作用，常见于机床端部、传动箱外侧、轻工输送设备护罩以及需要观察内部运行状态的检修部位。整体采用同轴多层环带造型，从中心小孔向外逐圈扩展，外缘带有连续卷边与局部卡扣结构，既可以覆盖旋转部件的外露区域，也能在不拆卸主体的情况下透过壁面观察内部润滑、啮合或积屑情况。

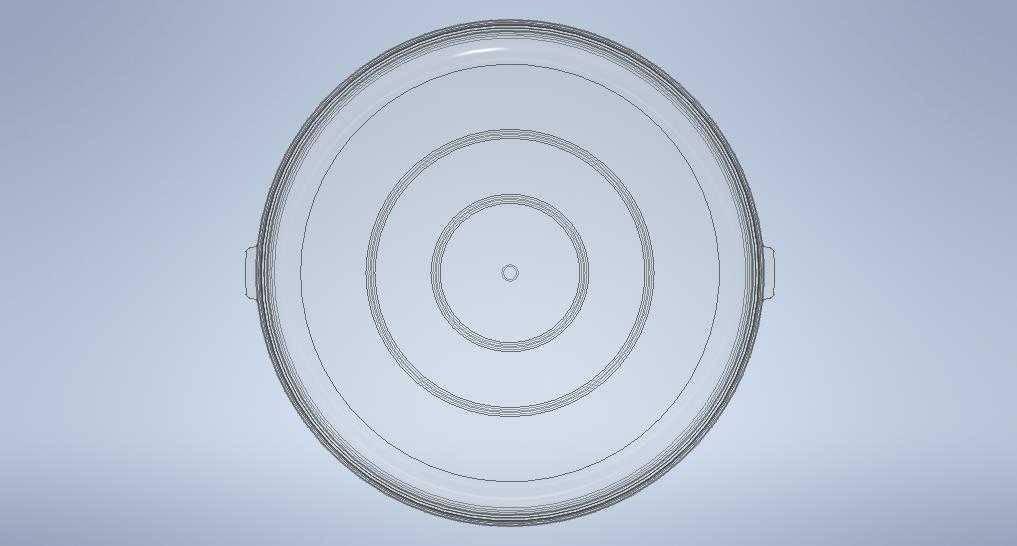

　　从实际装配边界看，零件以中心轴线为定位基准，中心小孔可作为穿轴、定位销或者观察孔使用；孔周凸起环面用于贴合密封件或轴套，避免装配后出现偏心。多层同心环槽并非单纯装饰，而是对应不同直径的配合台阶：靠近中心的环带承担主要支撑，中部宽面提供防护面积，外侧连续折边则提升薄板类壳体的抗弯刚度。对于壁厚较薄的透明罩体，如果仅做成平直圆盘，受侧向按压或温差变形时容易出现整片颤动，增加环形阶梯后，截面惯性矩沿径向多次变化，搬运、紧固和运行振动下的形位稳定性会明显改善。

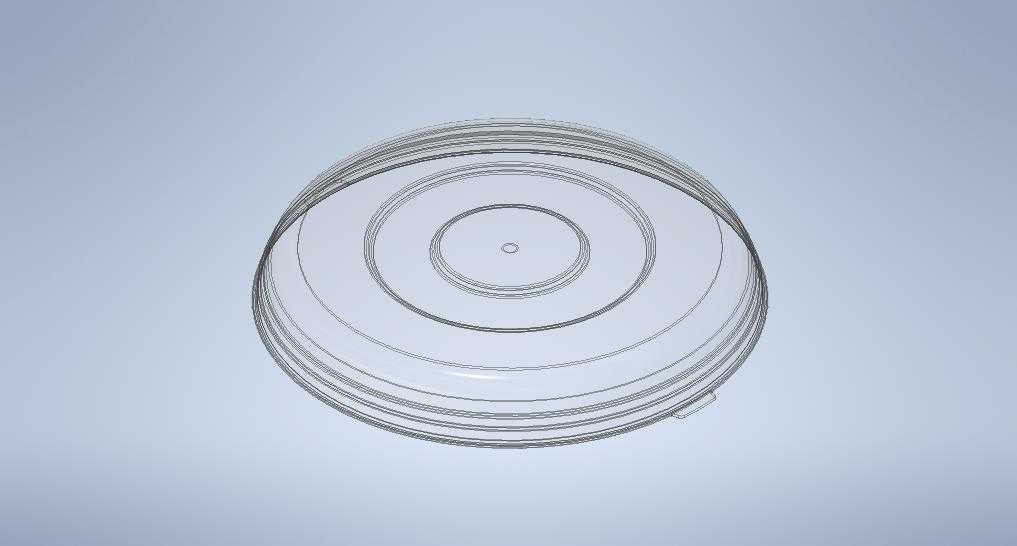

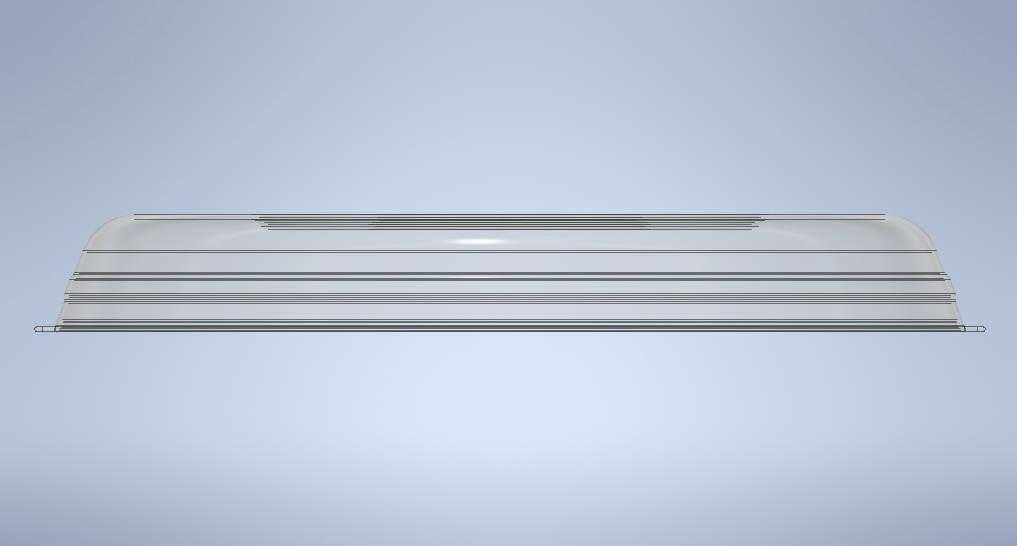

　　外缘设计是该零件建模时需要重点处理的部分。最外圈采用多层卷绕式唇边，能够与设备箱体的止口形成包覆关系；局部小卡扣用于快速扣合，在需要频繁点检的部位可减少紧固件数量。若用于油雾、切削液或粉尘环境，卡扣位置应配合橡胶垫或唇边过盈量使用，不能只依靠塑料件自身弹性实现密封。建模时应把卡扣根部做出圆角过渡，避免反复开合后在根部产生白纹或断裂；外圈唇边也要保留均匀壁厚，防止成型时局部缩瘪。

　　功能上，这类透明端盖适合布置在低速、轻载且以防护为主的位置，不宜直接承受齿轮啮合力、轴承载荷或冲击载荷。它的价值在于把封闭箱体的不可见区域转化为可视检查点：操作人员可以从外部确认润滑油位、带轮运转、紧固件松动或者异物进入情况，维修时拆下外罩即可暴露端部组件。对于教学演示设备、实验台和自动化样机，透明盘罩还能展示内部机构运动，降低讲解和调试成本。

　　结构设计思路应围绕“可视、防护、易装拆”三者平衡。中心区域孔径不宜盲目放大，孔径过大会削弱中心定位面，并使飞溅物更容易沿轴缝甩出；外缘直径则要覆盖危险运动件的最大旋转半径，并在径向保留安全间隙。盘面上的环形台阶高度需要与内部零件轮廓对应，既不能与旋转件发生摩擦，也不能因罩体过高而增加整机外形尺寸。安装面建议以同一基准平面控制平面度，螺钉或卡扣沿圆周均布，使压紧力均匀传递，防止透明件局部应力集中。

　　三维建模时可先绘制中心轴线和各层直径，再用旋转特征生成主体轮廓，随后对唇边、卡扣和中心孔进行局部细化。环槽转折处应保持圆角连续，壁厚从中心到外缘尽量一致；若需要提高刚度，可在非可视面增加浅筋，但筋条不应遮挡主要观察区域。工程图中应明确外径、中心孔、安装止口、罩体高度和卡扣位置，这些尺寸直接决定它能否替换到现有设备端部。装配校核时还要检查盘罩与内部回转件的最小间隙、紧固件头部是否干涉外罩，以及拆卸时是否需要预留手指或工具空间。

　　在机床加工和通用设备维护场景中，该结构既可作为独立防护端盖，也可作为箱体外侧观察窗组件的基础件。选材若强调透明观察，可采用具备一定韧性和耐油性能的透明工程材料；若工况以切削液飞溅为主，则需重点关注材料耐化学性和密封唇边形式。通过合理控制环带刚度、外缘扣合量和中心定位关系，该盘罩能够在不增加复杂传动结构的前提下，提升设备端部的安全性、可视性和维护便利性。
