带螺旋理料机构的皮带输送工作站

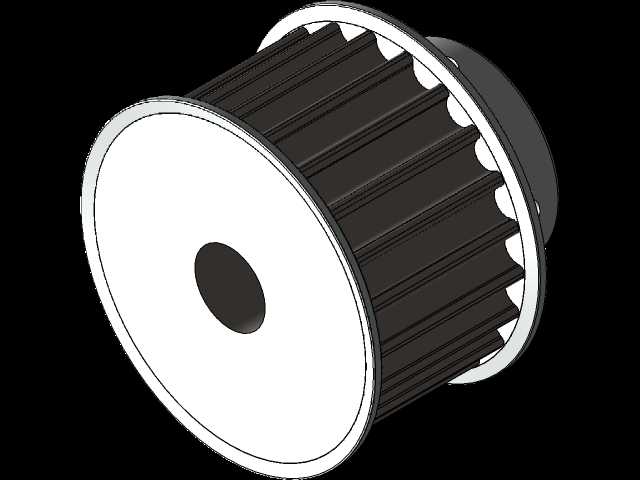

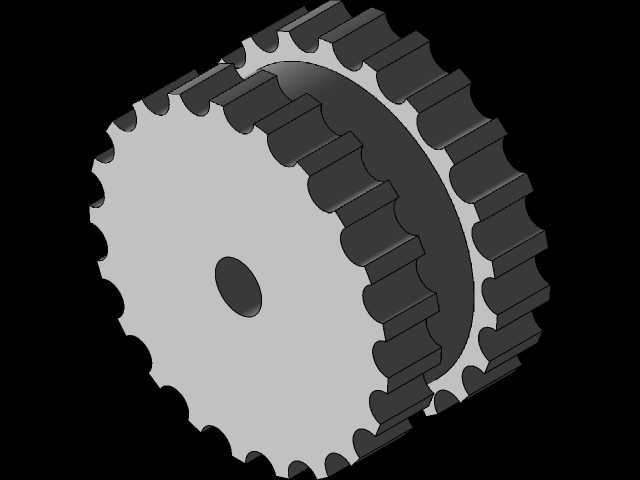

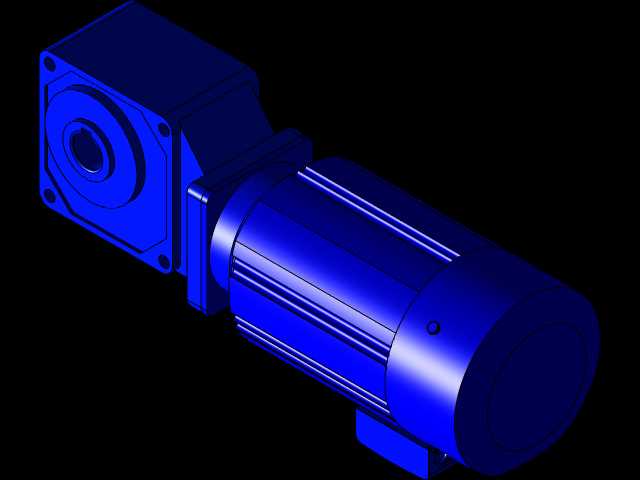

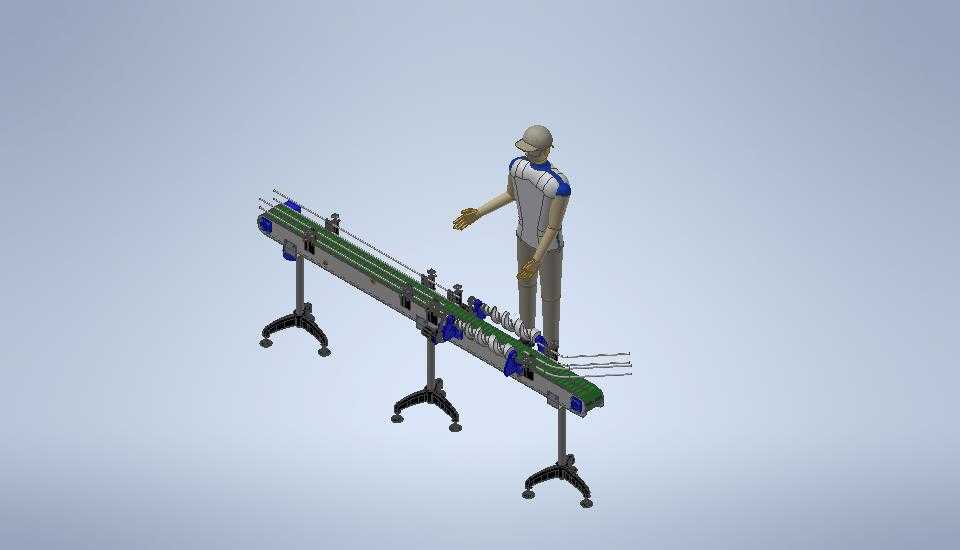

　　这套三维结构围绕一条长距离皮带输送线展开，输送段采用平直绿色带面作为承载主体，带面宽度在整机横向尺寸中占比稳定，两侧由连续机架梁约束，保证带面运行时不出现明显跑偏。机架沿输送方向分段布置，端部设置驱动与改向辊筒，辊筒外侧配有蓝色端座与张紧调节结构，张紧点靠近头尾架，便于在现场通过螺杆调整皮带预紧力，补偿带体长期运行后的伸长量。

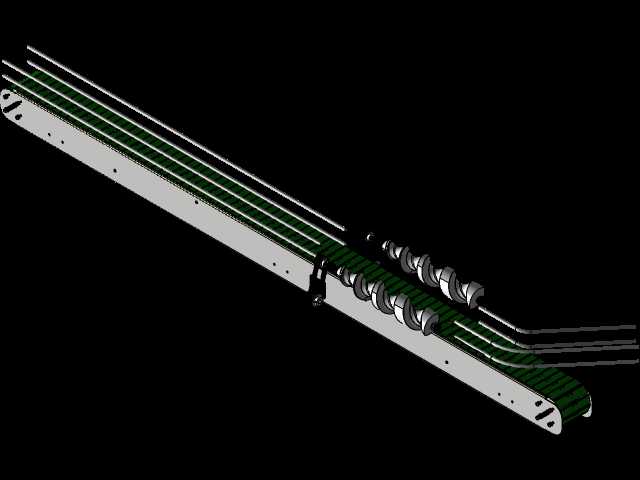

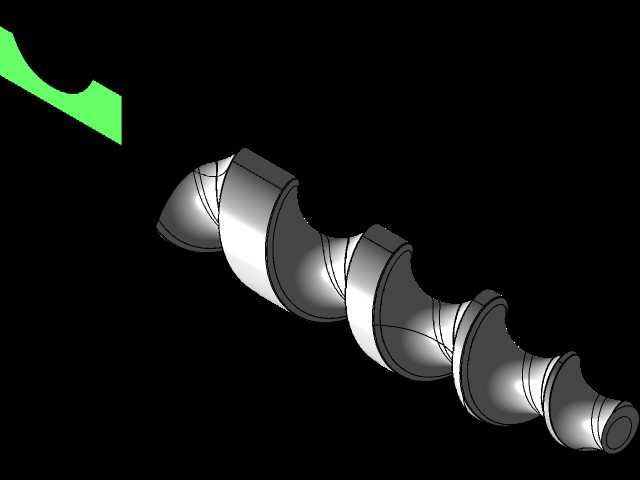

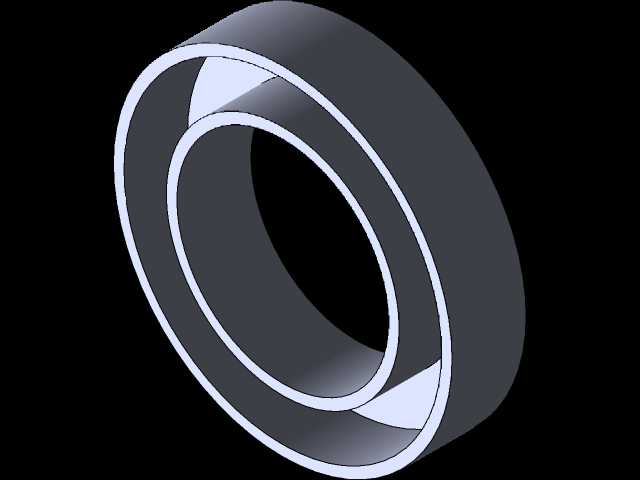

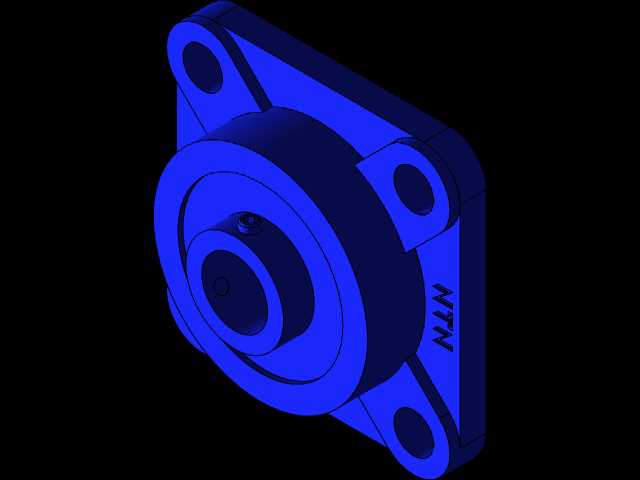

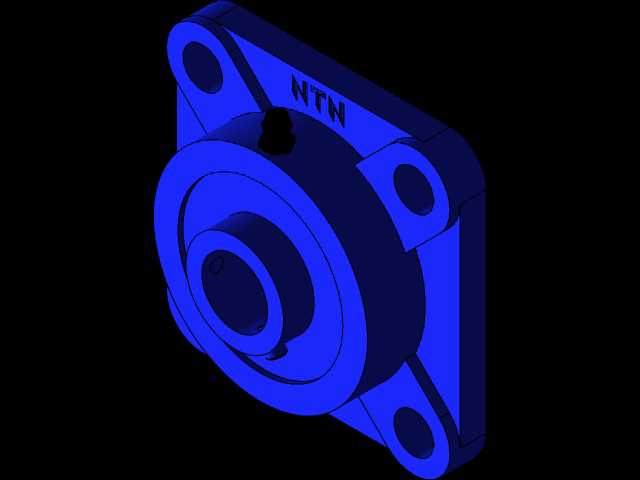

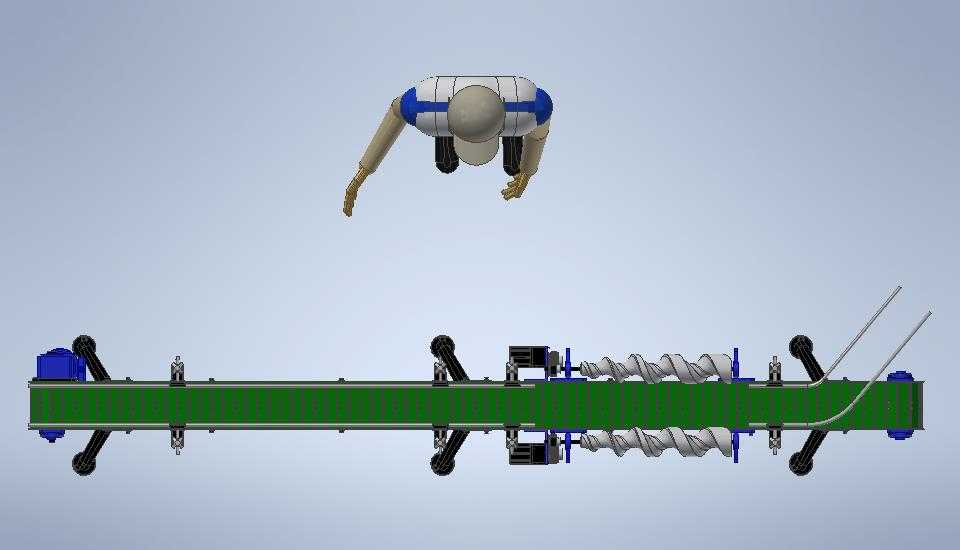

　　输送线中段最显眼的是两组上下对称布置的螺旋理料机构。螺旋叶片沿输送方向延伸，轴端通过轴承座固定在横跨皮带的支架上，工作时可对皮带上姿态杂乱的工件进行拨正、排序与分流，使物料以相对一致的姿态进入下游工位。螺旋轴与带面之间保留安全间隙，间隙取值既要避免叶片刮擦皮带，又要保证对物料有足够的拨动能力；支架高度和横向位置均可调，能够适应不同外形尺寸的盒件、块料或小型零部件。

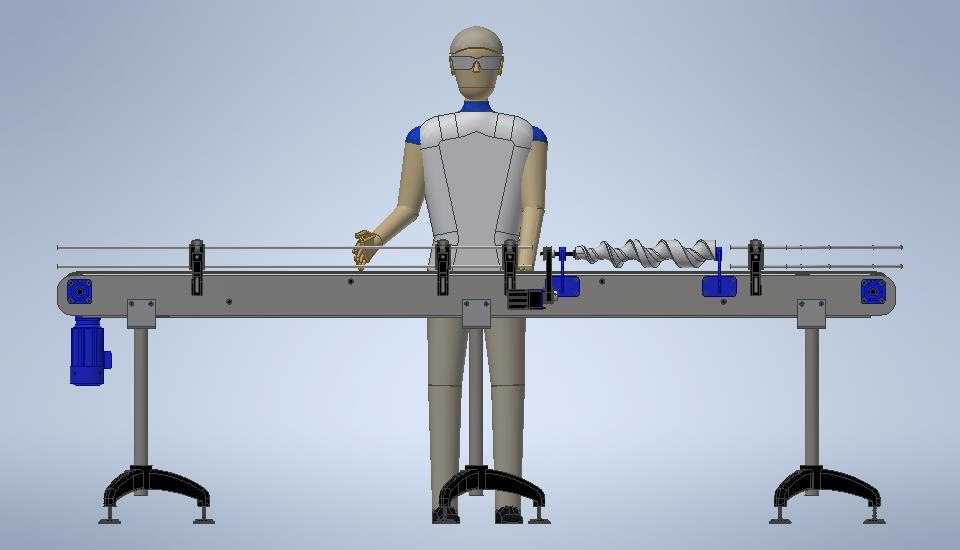

　　在螺旋理料段附近，机架上还集成了黑色立式阻挡与导向组件。这类构件通常用于工件到位暂存、侧向限位或配合检测元件使用，使物料在高速输送过程中不会因惯性冲出指定区域。靠近线体右端，设有弯管形式的接线或气路走线结构，线缆沿支架收拢后接入执行元件，避免拖链或散线在带面附近形成干涉。整机支撑腿采用下伸式支脚，支脚底部留有安装板，可通过膨胀螺栓固定在地面；支脚间距按长跨距布置，兼顾承重与检修空间。

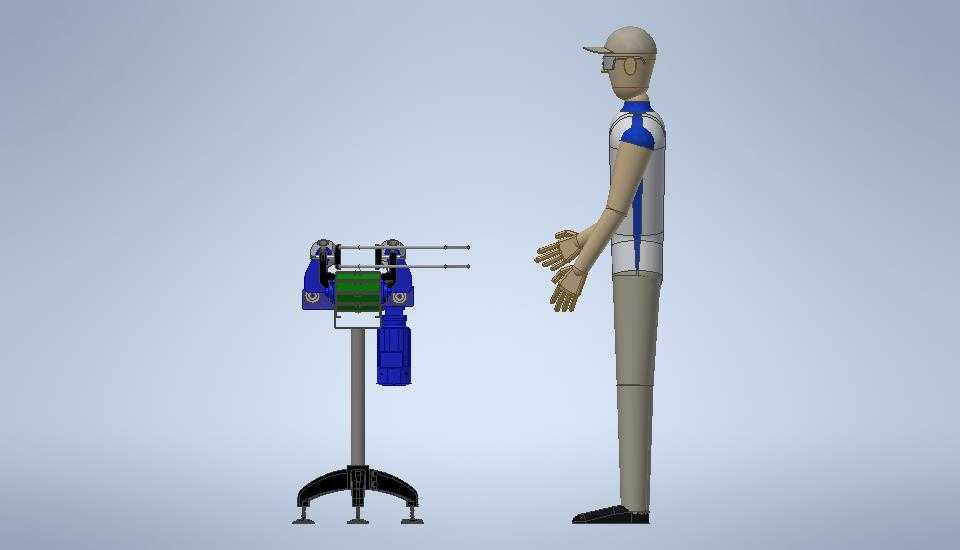

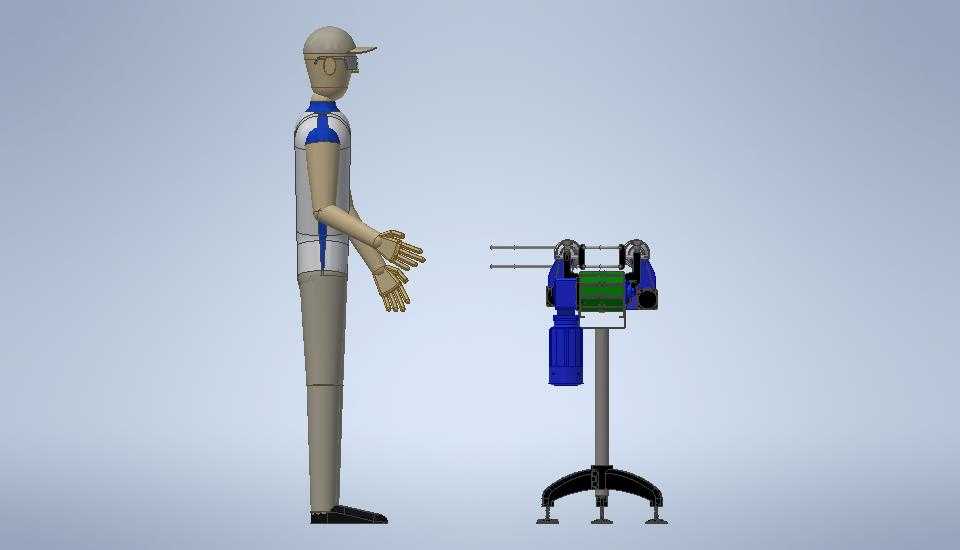

　　从安装边界看，设备主体呈长条状布置，长度方向是现场布局的主要约束，头尾辊筒外侧需预留驱动装置维护和皮带更换空间；螺旋理料机构向上突出于皮带工作面，因此线体上方要留出足够的垂直净空，不能与厂房横梁、照明或上方输送设备冲突。宽度方向除皮带本身外，两侧机架、调节座和螺旋驱动部均向外延伸，布置时应在操作侧留出人员调整、清洁和故障处理通道。

　　设计思路上，该工作站并非单纯完成水平搬运，而是把输送、理料、限位和工位衔接合并在同一线体上。皮带段负责连续、低冲击地转运物料；螺旋机构利用旋转叶片对物料姿态进行整理；端部和中部支架则为传感器、挡停器或气动元件提供安装基础。这样的组合常见于装配线、包装线、加工上下料线以及零部件分拣区域，尤其适合需要在输送过程中同步完成排序的场合。

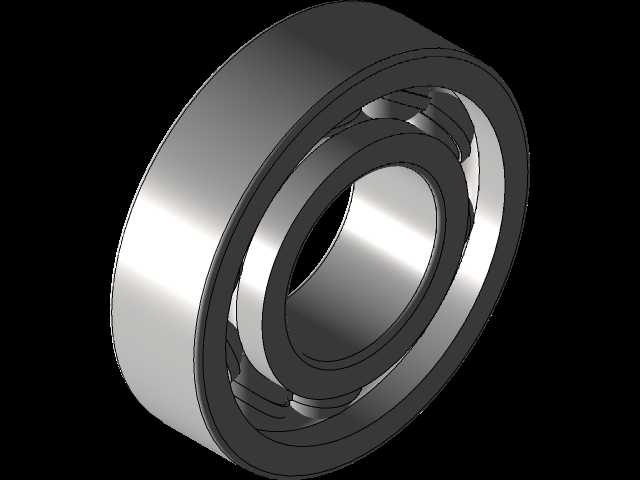

　　建模时，带面、机架、辊筒、螺旋叶片、支脚和附属走线均按装配关系拆分，便于后续在工程中调整带宽、机长、螺旋间距和支撑位置。辊筒与机架之间保留同轴装配关系，螺旋轴两端体现轴承支撑逻辑，支脚与主梁采用可拆连接方式，符合输送设备分段制造、现场拼装的实际习惯。整体结构没有复杂封闭壳体，外露部件较多，有利于维护人员快速观察皮带运行、叶片拨料和工件卡滞位置。

　　若用于产线规划，可将该线体作为主输送段，在上游连接振动盘、人工上料台或加工设备出料口，在下游对接机械手、分拣滑槽或包装工位。螺旋理料段的转速、叶片导程和安装高度需要根据物料摩擦特性匹配：物料较轻时应降低拨动强度，防止跳出带面；物料较重或姿态稳定时，则可提高通过能力。皮带两侧挡边与螺旋机构共同形成约束边界，使工件在连续运动中逐步收敛到预定路径，从而提升后段自动抓取或检测的稳定性。
