CA6140车床内孔切削车刀结构设计

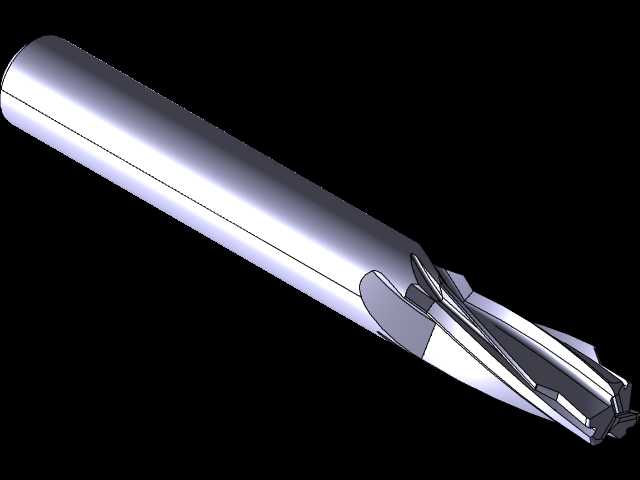

　　这款适配CA6140普通车床的内孔切削刀具，是针对中小直径内孔车削工序开发的机夹式切削工具，日常生产中主要承担盘类、轴套类零件的内孔粗精加工、台阶孔成型、内孔端面清根等加工任务，在普通车床加工车间的批量零件生产、工装修配、单件定制加工场景中都有极高的使用频次。从结构设计逻辑来看，刀杆主体采用圆柱形夹持段设计，夹持段的直径公差严格控制在h6精度区间，可直接适配CA6140车床标准四工位刀架的内孔刀装夹位，装夹时无需额外加装过渡套，直接通过刀架螺栓压紧即可保证装夹刚性，夹持段的长度设计充分考虑了常规内孔加工的悬伸需求，针对直径30mm以上的内孔加工，悬伸长度控制在刀杆直径的3倍以内，可有效避免切削过程中出现刀杆振颤、让刀等问题，

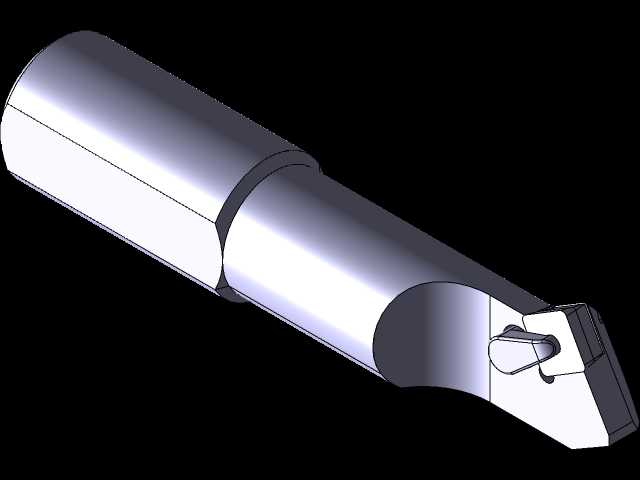

　　保证内孔加工的圆柱度与表面粗糙度达标。刀头部分采用机夹式刀片固定结构，摒弃了传统焊接车刀刀片易脱落、重磨后刀头角度偏移的缺陷，刀片通过楔形压块与紧固螺钉实现双重固定，切削过程中可承受更大的进给量与切削深度，刀片磨损后可快速更换同型号刀片，无需重新对刀调整刀补，能大幅缩短换刀辅助时间，提升批量加工的生产效率。刀头的切削角度设计经过实际切削验证，主偏角设置为75度，可有效降低径向切削力，减少加工薄壁套类零件时的工件变形，刃倾角设置为正3度，可控制切屑流向待加工表面，避免切屑划伤已加工内孔表面，断屑槽的宽度与深度经过匹配设计，加工45号钢、40Cr等常用钢材时，切屑可自然断为短螺旋状，不会出现长切屑缠绕刀杆、刮伤工件的问题。

　　刀杆上的退刀槽结构设计在刀头与夹持段的过渡位置，加工盲孔内台阶时，可保证刀具进给到台阶位置时不会发生碰撞，退刀时也能避免刀杆与孔壁发生剐蹭。在实际使用场景中，这款刀具可适配CA6140车床的主轴转速范围，粗加工时主轴转速可设置在300-500r/min，进给量0.15-0.25mm/r，单边切削深度2-3mm，可快速去除内孔大部分加工余量；精加工时主轴转速可提升至800-1200r/min，进给量0.08-0.12mm/r，单边切削深度0.2-0.5mm，加工后的内孔表面粗糙度可稳定达到Ra1.6，尺寸精度可控制在IT7级以内，完全满足常规机械零件的内孔加工精度要求。设计过程中还充分考虑了刀具的通用性，除了适配CA6140车床外，

　　只要刀架装夹尺寸匹配，也可在其他型号普通车床、简易数控车床上使用，刀片可替换为不同材质的涂层刀片，分别适配钢材、铸铁、有色金属等不同材质工件的加工需求，无需更换整个刀杆，可降低车间的刀具采购与库存成本。刀杆的过渡段采用锥度过渡设计，在保证刀杆整体刚性的前提下，可适当提升刀具的内孔加工深度，针对深径比不超过4的内孔加工，无需更换加长刀杆即可完成加工，减少了加工过程中的刀具更换频次。刀头部分的刀片安装座经过高精度磨削加工，刀片安装后的定位精度可控制在0.02mm以内，更换刀片后刀尖位置的偏移量极小，批量加工时可大幅减少尺寸调整的时间，降低操作人员的调机难度。
