CA6140车床主轴端异形传动连接轴

　　该轴类零件配套于CA6140普通卧式车床的主轴传动端区域，属于车床主轴箱输出侧与执行工装衔接的专用回转连接件，在整机切削作业链路里承担扭矩传递、回转定位与端面装夹基准的作用。普通卧式车床承担轴类、盘类零件的车削加工，主轴端的连接轴需要在主轴持续回转过程中，把主轴输出的额定扭矩稳定传递给前端夹具或者工件，同时保证自身回转同轴度，避免高速旋转时出现径向跳动，影响工件加工的尺寸精度与表面粗糙度。

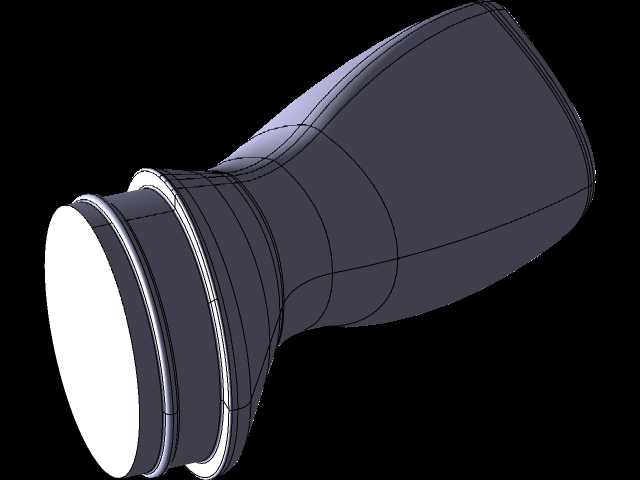

　　从实际装机场景来看，该零件左端为阶梯圆柱配合段，设置有多道环形止口槽，该段直接嵌入车床主轴的前端内锥孔或者法兰对接位，环形槽用于安装锁紧挡圈、密封件或者止动垫片，装配时阶梯轴肩会顶紧主轴端面，形成轴向定位基准，保证轴件装入后轴向窜动量控制在车床主轴允许的精度范围内。左端的圆柱配合面采用较高的公差等级，与主轴配合位形成过渡配合，装配后可保证两者同轴度偏差极小，回转过程中不会出现偏心振动。

　　零件右端为异形曲面过渡的扩径腔体结构，不同于常规等直径传动轴的直筒外形，该段采用流线型变径曲面设计，一方面是为了适配前端特殊工装的安装接口，扩径后的内部腔体可以容纳夹具的连接锁紧结构，给到工装安装足够的容纳空间；另一方面曲面过渡的外形可以降低轴件高速回转时的风阻，同时变径处的曲面壁厚均匀分布，避免阶梯直角位置出现应力集中，在主轴频繁启停、正反转切换、切削负载波动的工况下，减少应力集中带来的疲劳断裂风险。

　　设计过程中首先要确定左端配合段的核心尺寸：配合圆柱的外径需要和CA6140车床主轴前端的安装孔尺寸匹配，轴段长度要保证装入后轴肩完全贴合主轴端面，不会出现装配干涉；各道环形槽的槽宽、槽深要对应标准挡圈、密封件的规格，槽的位置要避开主轴内部的顶紧机构行程范围。右端异形曲面部分的建模需要先搭建回转中心线作为全局基准，所有曲面轮廓都以该中心线为旋转对称基准，先绘制曲面的轴向截面轮廓线，再通过回转、曲面顺滑拼接完成整体外形，曲面之间的衔接处要保证曲率连续，不能出现折线、尖角，避免后续加工时刀具轨迹出现突变，也防止热处理过程中尖角位置产生应力开裂。

　　安装边界方面，该轴件装入主轴后，右端异形段的最大外轮廓直径要小于车床主轴前端的护罩内空尺寸，保证轴件回转时和护罩、溜板箱上部组件保留足够安全间隙，不会发生运动干涉；轴件的总长度要控制在主轴前端伸出量的允许范围内，避免伸出过长导致悬臂刚性下降，切削受力时出现挠曲变形。轴件的右端端面预留有工装连接的安装位，可以对接三爪卡盘的连接法兰或者专用夹具的对接座，端面的连接孔位位置度需要和左端配合基准保持同轴，保证夹具装上后回转中心和主轴中心完全重合。

　　工况适配层面，车床进行粗车加工时切削负载大、冲击振动明显，该轴的变径曲面结构相比直角阶梯轴，能更好地分散切削过程中传递过来的交变扭矩，应力分布更均匀；精车加工时要求回转平稳，该轴对称的回转曲面结构动平衡表现更好，高转速下的振动量更低，可以保障精加工的表面质量。零件的腔体内部可以预留减重空间，在保证整体刚性的前提下降低自身重量，减小主轴轴承的轴向负载，延长主轴轴承的使用寿命。建模过程中所有配合面、定位轴肩、安装孔位都要和整机的装配基准做干涉校验，确认轴件在全行程回转、主轴变速、夹具锁紧的所有动作状态下，都不会和周边零部件发生碰撞，完全满足CA6140车床实际加工生产的使用需求。
