树莓派Pico-W开发板三种封装结构

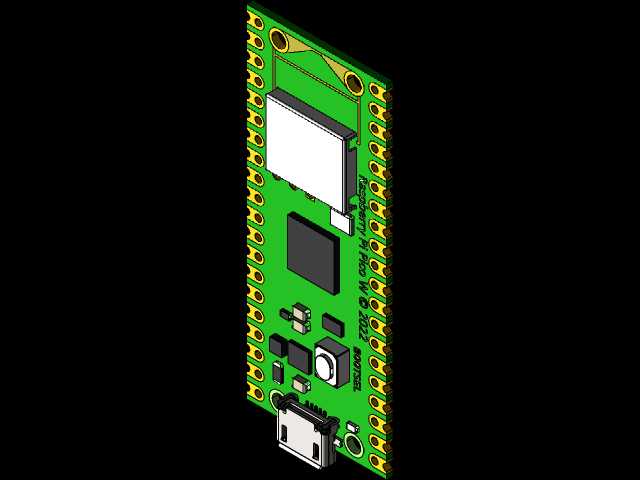

　　在嵌入式开发、小型智能设备原型验证的场景里，主控板的安装适配一直是结构设计阶段容易踩坑的环节，很多工程师在做手持检测设备、小型数据采集终端、桌面创意装置的结构设计时，经常因为主控板的安装尺寸、引脚高度匹配不到位，导致后期打样出现干涉、装配间隙不合理的问题，这套覆盖三种安装形态的树莓派Pico-W主控板三维结构，就是针对这类结构适配需求完成的精准建模。做结构设计的时候最先要卡的就是安装边界，这款主控板的标准无引脚版本，整体轮廓和常规Pico板完全一致，长宽尺寸严格按照实物板卡的外沿测绘，板上所有元件的高度都做了分层标注，不管是板载的USB接口、复位按键、无线模块屏蔽罩，还是板边的安装定位孔，位置公差都控制在结构装配允许的范围内，

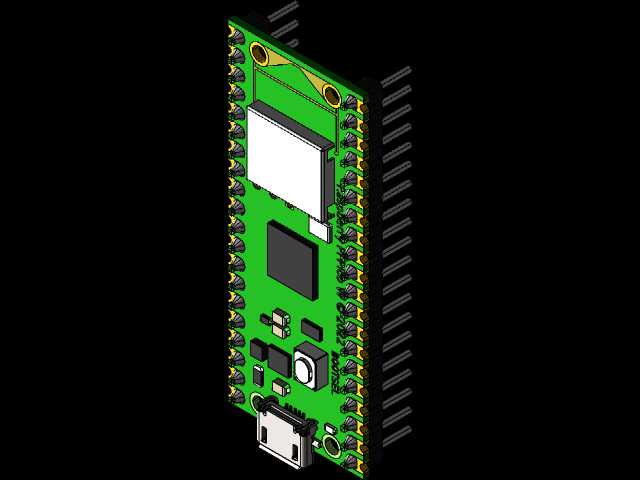

　　做壳体设计的时候可以直接调用这个模型做干涉检查，不用再反复对照实物样板测量尺寸，能省掉很多前期测绘的时间。很多人做结构的时候容易忽略不同焊接形态带来的高度差，这套模型特意把三种常用的安装形态做了区分：无引脚的裸板形态适合直接贴片焊接在载板上的场景，这时候要注意板底元件和载板之间的安全间隙，模型里已经把板底所有贴片元件的突出高度做了还原，设计载板的时候可以直接预留对应的避让空间；带直插引脚的版本适合插在面包板或者焊接在洞洞板上做原型验证，引脚的伸出长度、引脚间距完全按照标准2.54mm排针的尺寸建模，做外壳的时候要预留引脚穿过的过孔位置，同时要注意排针顶端和壳体内壁的间隙，避免装配的时候顶到壳体；

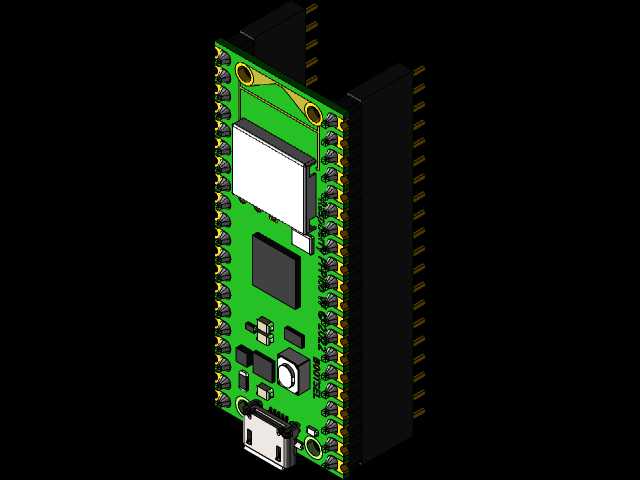

　　带插座的版本是很多量产设备会用到的安装方式，通过排座把主控板和主控制板连接，既方便后期更换主控板，也能调整整体的堆叠高度，这时候模型里还原了插座的整体高度，以及板卡在插座上的安装定位，计算整机内部堆叠尺寸的时候，可以直接读取总高度参数，不用再单独叠加排座的尺寸。从实际应用的场景来看，这套模型能覆盖绝大多数树莓派Pico-W的使用工况：做桌面小型创意装置的时候，比如环境监测节点、小型机械臂的控制端、自定义键盘的主控，用带引脚的版本可以快速完成结构适配，不用反复调整板卡的安装位置；做集成度更高的量产类小型设备，比如便携式数据采集器、小型物联网终端，用无引脚贴片或者带插座的版本，可以精准控制内部的空间占用，把电池、

　　传感器模块的位置排布得更紧凑。建模的时候特意把板上的丝印轮廓做了还原，不是单纯的方块拉伸，每个元件的外形都和实物对应，包括板边的半孔工艺、USB接口的金属外壳轮廓、按键的凸起高度，甚至无线模块屏蔽罩的边角弧度都做了处理，导入到装配环境里的时候，能更直观地看到实际装配后的效果，不会因为模型过度简化导致后期出现装配干涉。很多工程师在做KiCad里的PCB结构协同的时候，经常因为模型的Z轴高度不对，导致导出的STEP文件和实际结构不匹配，这套模型的Z轴原点统一设置在板卡的底面，不管是哪种安装形态，基准面都保持一致，导入到ECAD软件里做协同设计的时候，不用再反复调整模型的位置高度，直接对齐安装基准面就能用。另外板上的两个安装定位孔的位置、孔径都做了精准还原，设计固定柱的时候可以直接匹配孔径和柱高，不用再去查手册核对安装孔的间距，对于快速做原型结构设计来说，能大幅减少重复测量的工作量。在做结构强度校核的时候，也可以借助这个模型来模拟板卡的受力情况，比如固定柱的位置设置是否合理，外接USB线材的时候插拔力会不会导致板卡变形，这些都可以在装配环境里通过模型做初步的模拟验证，提前规避结构设计上的缺陷。
