38针窄版USB-C接口NodeMCU开发板

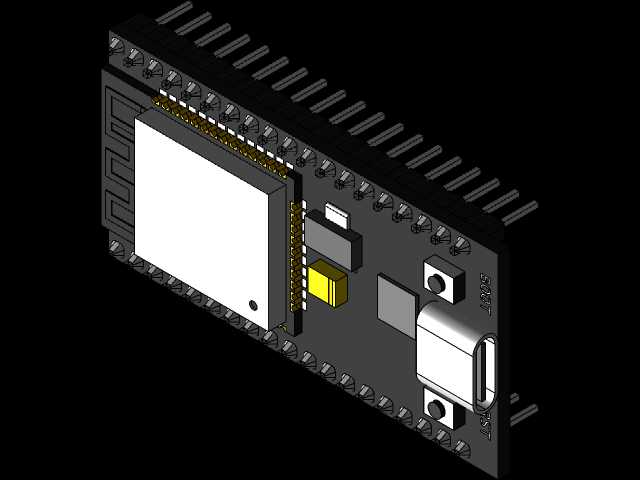

　　这款窄版型38针引脚的USB-C接口NodeMCU主控模块，是嵌入式开发、物联网终端搭建场景中常用的核心硬件载体，日常在智能传感节点搭建、小型物联网终端原型验证、教学实验装置开发、小型智能硬件量产前的功能验证环节都有极高的出镜率。不同于常规宽版NodeMCU模块，这款窄版设计专门针对安装空间局促的设备内部场景做了尺寸优化，板载元件全部在窄幅PCB范围内排布，两侧排针保持标准2.54mm间距，既兼容常规面包板插接、杜邦线连接的使用需求，也能直接嵌入到宽度受限的壳体、设备仓内部，不会因为板身过宽和周边结构件产生干涉。从结构设计层面看，这款模块的建模完整还原了实物的所有安装与结构细节：板身四角预留的标准安装孔位，

　　孔径匹配常用的M2铜柱或自攻螺丝，做结构堆叠时可以直接通过铜柱将模块固定在设备内部的安装柱上，不需要额外做转接支架；板载的USB-C接口完全还原了实物的接口凸台高度与插接口深度，做壳体开孔设计时可以直接参考模型的接口位置预留开孔尺寸，不用反复打样调整接口对位公差，能大幅缩短结构设计阶段的校对周期。板上的排针引脚全部按照实际高度建模，排针的塑料基座、金属插针的尺寸都和实物一致，在做设备内部的走线空间校核时，可以直接通过模型判断排针和上方壳体、周边元件的安全距离，避免组装时出现杜邦线接头挤压、引脚触碰周边金属结构造成短路的问题。板载的核心屏蔽罩、USB接口旁的ESD保护元件、电源指示元件、复位按键的凸起高度都做了1:1还原，

　　在做紧凑结构设计时，这些元件的高度边界直接决定了设备内部的最小净空要求，以往很多工程师做嵌入式设备结构设计时，因为没有精准的元件三维模型，只能靠 datasheet 上的标称尺寸留余量，往往会出现余量留太大浪费设备内部空间，或是余量留太小导致元件顶壳的问题，这款精准建模的开发板模型可以直接调入装配体中做干涉检查，所有元件的外形边界都和实物一致，不需要额外做尺寸修正。模块的功能层面，这款38针版本引出了全部IO引脚，窄版设计没有缩减任何引脚数量，相比同类型的窄版开发板，引脚完整性更好，在做需要多传感器接入的项目时，不需要额外做IO扩展板就能满足接线需求。USB-C接口的设计替代了旧版的Micro-USB接口，接口的插拔寿命更长，正反插的设计在现场调试、设备组装时的操作便利性更好，模型中还原的USB-C接口金属外壳厚度、接口内部的插舌位置都和实物一致，做接口防护结构、防尘塞设计时可以直接参考模型尺寸。在实际的项目应用中，这类开发板常被用在小型环境监测终端、智能开关控制模块、小型机器人主控、教学实验套件当中，窄版的尺寸优势在手持类智能硬件、小型桌面设备的内部结构设计中尤为明显，很多时候设备内部的PCB安装空间宽度只有30mm左右，常规宽版NodeMCU根本无法放入，这款窄版的板身宽度刚好适配这类狭窄安装空间，同时保留了全部引脚功能，不需要因为空间限制更换引脚更少的主控模块。建模过程中也充分考虑了结构设计的使用需求，

　　所有板载元件的外形都做了简化但保留了关键安装与干涉检查需要的尺寸特征，不会因为模型过于细碎导致装配体卡顿，同时所有关键的安装基准、接口位置、高度边界都完全准确，调入装配体后可以直接作为结构设计的参考基准，不需要再手动测量实物尺寸校对。排针的位置严格按照标准引脚排布建模，做配套的扩展板设计时，可以直接从模型中提取排针的位置坐标，直接绘制扩展板的PCB封装，能有效减少封装尺寸错误导致的焊接问题。板上的两个安装孔中心距也和实物完全一致，做安装固定结构时，直接按照模型的孔位坐标设计安装柱位置即可，组装时可以完美对位，不会出现孔位偏差导致的安装应力，避免PCB因为安装应力出现变形、焊点脱裂的问题。
