12032款120mm规格离心冷却鼓风机

　　做桌面级FDM设备结构设计的工程师，大概率都碰到过热端、腔体温控不足的问题，尤其是封闭腔体的机型，打印高温耗材时如果没有定向的强制风冷，很容易出现耗材冷却不充分导致的层间错位、悬垂面塌边，甚至热端附近的结构件长期处于高温环境下出现蠕变变形，这款120mm×32mm规格的离心鼓风机，就是针对这类小空间定向送风需求设计的部件。

　　和常见的轴流风扇不同，离心式鼓风机的气流走向是从侧面进风、沿蜗壳切线方向送出，送风压力远高于同尺寸的轴流风扇，能够通过狭窄的风道将气流精准送到需要冷却的点位，不会像轴流风扇那样气流发散，在设备内部有限的空间里，这种高静压的送风特性非常适合搭配导风通道使用，比如Bambu系列打印机的辅助冷却回路，就是用这类尺寸的鼓风机作为风源，通过成型的风道将气流分流到热端挤出位置、腔体散热位置，甚至部分机型的主板散热区域也会通过支路风道取风，减少单独配置风扇带来的布线和空间占用问题。

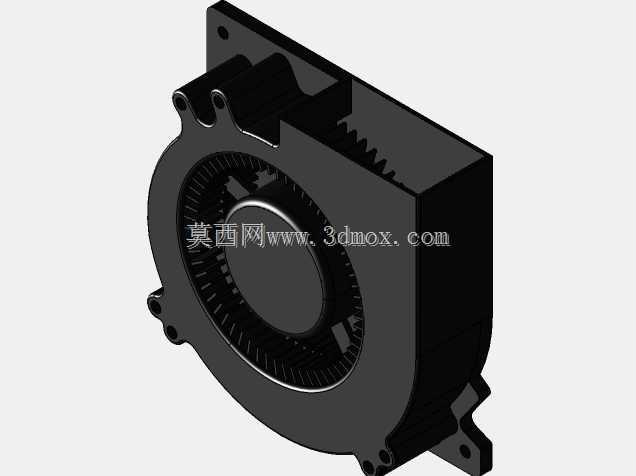

　　从结构设计的角度看，这款鼓风机的建模完全还原了实物的安装边界：整体蜗壳采用方形切角的外形，四个角位预留了带安装孔的固定凸耳，安装孔的孔位间距、孔径都匹配桌面级3D打印机的标准安装位，不需要额外做转接件就能直接固定在设备的机架钣金或者塑料安装座上；蜗壳的出风口为窄边矩形结构，尺寸刚好匹配常用的3D打印机导风风道接口，对接时不需要做额外的变径处理，就能保证风道连接处的密封性，避免风压泄漏导致的冷却效率下降。

　　叶轮部分采用前向多翼式离心叶轮设计，叶片的弧度和排布密度经过匹配，在保证送风压力的前提下，尽可能降低转动时的风噪，毕竟桌面级设备大多放置在办公或者家用环境，噪音控制是选型时不能忽略的指标；叶轮和蜗壳内壁的间隙控制在合理范围，既不会因为间隙过大产生回流损失风压，也不会因为间隙过小导致加工装配时出现叶轮擦壳的问题，建模时还原了这个间隙尺寸，做整机运动仿真的时候，可以直接验证叶轮转动时的干涉情况，不需要再单独调整装配公差。

　　进风侧的网罩结构也做了完整还原，网罩的格栅间距既能够阻挡大尺寸的杂物进入蜗壳打坏叶轮，又不会过多阻挡进风面积影响进风量，进风口的中心位置预留了电机安装的定位凸台，和内置的直流无刷电机安装位完全匹配，做BOM选型的时候可以直接对应常用的12V/24V直流无刷电机参数，不需要重新匹配电机的安装尺寸。

　　在实际设备选型应用中，这款鼓风机除了用在3D打印机的冷却回路，还可以用在小型工控机箱的局部散热、桌面级激光雕刻机的排烟辅助、小型电子设备的密闭腔体通风等场景，只要是需要小空间高静压定向送风的位置，这个尺寸的鼓风机都能适配。建模时所有的安装尺寸、外形边界都和实物一致，导入整机装配体的时候，可以直接用来做干涉检查、安装位预留，不需要再反复核对实物尺寸调整模型，对于做非标小型设备设计的工程师来说，能够节省大量的测绘建模时间；做散热仿真的时候，模型的蜗壳内部流道、叶轮结构都做了准确还原，可以直接导入仿真软件划分网格，计算风道的风压、风量参数，验证冷却回路的设计是否满足设备的散热需求，不需要再对模型做大量的简化处理，保证仿真结果的准确性。

　　很多工程师在做这类小风机选型的时候，往往只关注风量参数，忽略了静压值，实际上在接了导风风道的场景下，静压才是决定实际送风效果的核心指标，这款鼓风机的蜗壳型线是按照离心风机的气动特性设计的，能够在接1米以内的细风道时，仍然保持足够的出口风速，保证冷却气流能够到达需要散热的点位，不会出现风道末端风量不足的问题。固定凸耳的位置做了加厚处理，能够承受安装时的螺丝锁紧力，不会因为反复拆装出现凸耳断裂的问题，蜗壳的壁厚也按照常用的塑料件注塑壁厚设计，做开模生产的时候可以直接参考模型的壁厚参数，调整注塑工艺参数，不需要重新做壁厚优化。
