CA6140车床开合螺母夹座铰接支座结构

　　该零件对应普通卧式车床溜板箱内开合螺母机构的夹座铰接支座，是车削螺纹工序中控制丝杠传动啮合与脱开的核心承载构件，安装在溜板箱内部靠近光杠、丝杠排布的传动腔区域，整套机构随溜板沿床身导轨做纵向进给运动。

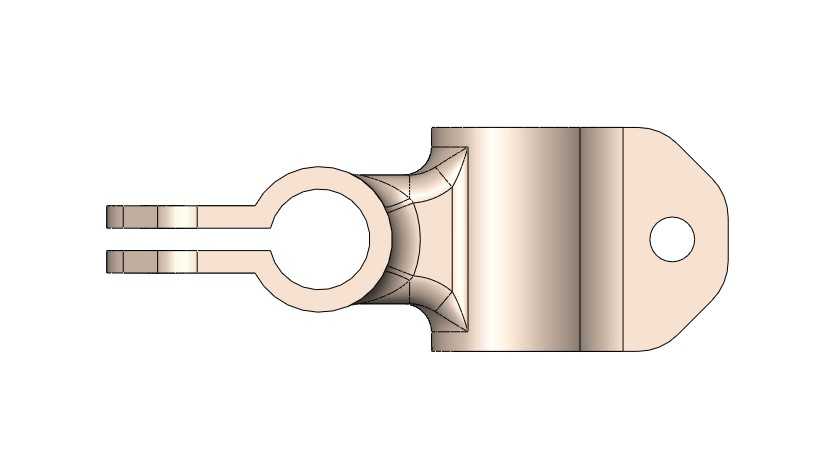

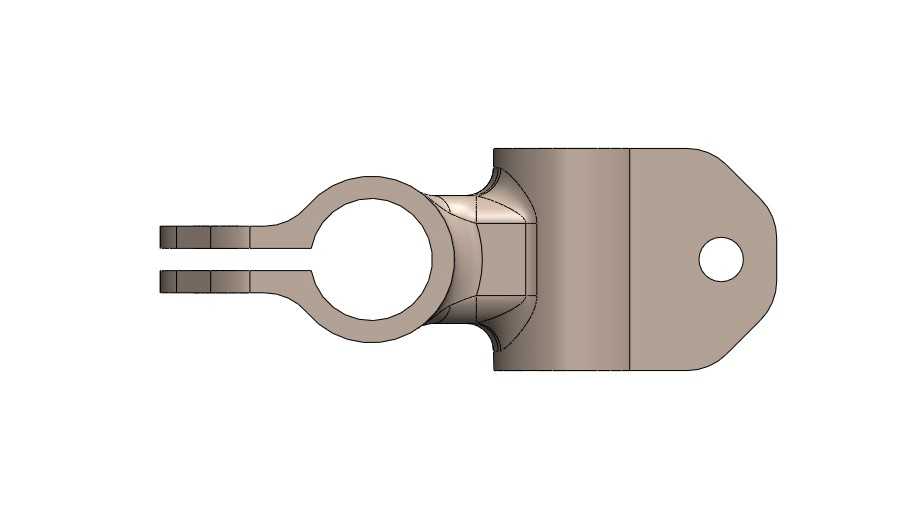

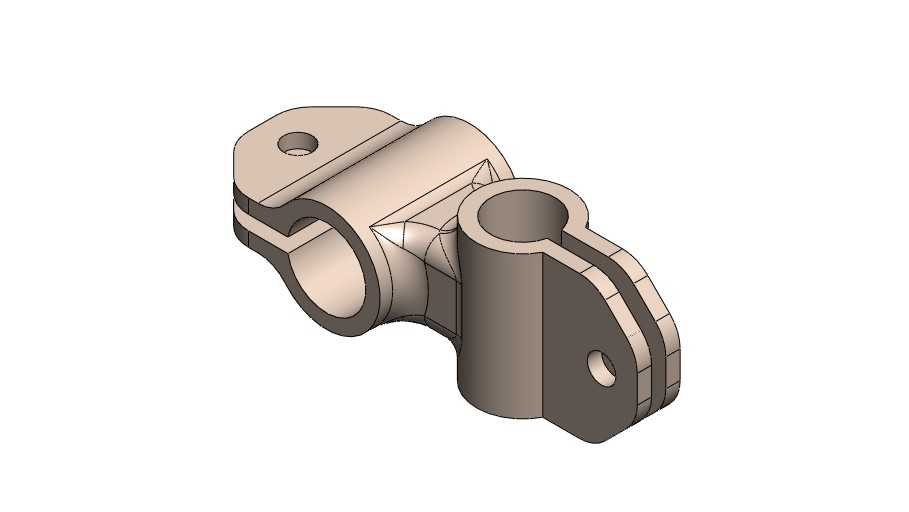

　　从实际装配边界来看，零件左侧横向贯通的大圆孔用于套装开合螺母的下半燕尾滑块导向套，孔壁开设的轴向剖槽为夹座提供弹性夹紧余量，当操作手柄扳动闭合开合螺母时，剖槽两侧耳板受凸轮压紧力收拢，抱紧内部螺母套使其与床身丝杠精准啮合，将丝杠的旋转运动转化为溜板的纵向进给，完成公制、英制螺纹的车削走刀；扳动手柄脱开时，夹座弹性回弹，螺母副与丝杠脱离，溜板可手动快速移动。右侧竖直布置的贯通圆柱筒为手柄转轴的铰接支承孔，筒身两侧延伸出带安装孔的双耳板，耳板预留的光孔用于穿装开合螺母操纵凸轮的销轴，凸轮曲面直接贴合左侧夹座剖槽的外侧压紧面，手柄转动时通过凸轮升程推动耳板收拢，降程时靠夹座自身弹性复位。

　　结构设计上充分考虑了车床溜板箱内部紧凑的安装空间：整体采用铸钢毛坯成型，非配合面保留铸造圆角与拔模斜度，配合孔端面预留加工余量，各铰接孔、夹紧内孔在铸造后经镗孔、铰孔工序保证尺寸精度与同轴度；左侧夹座与右侧铰接筒之间布置三角形加强筋，抵消螺纹车削过程中丝杠传递的轴向切削反力，避免长期交变载荷下夹座出现变形、剖槽断裂失效。零件各外伸耳板的安装孔位严格匹配溜板箱内壁的预装定位凸台，装配时无需额外修配即可保证开合螺母的开合行程与丝杠螺距匹配，耳板外侧的分层凸台结构用于贴合操纵机构的限位挡片，限制手柄的转动角度，防止开合螺母过度压紧造成丝杠齿面异常磨损。

　　现场使用中，该支座承受的载荷以周期性轴向挤压力与销轴铰接剪切力为主，剖槽的宽度尺寸直接决定夹紧行程，建模时需保证槽口两侧平行度，内孔与螺母滑块的配合间隙控制在滑动配合公差区间，既要保证螺母滑块可沿孔道小幅浮动自适应丝杠齿位，又要避免间隙过大导致螺纹车削时出现螺距误差、乱牙问题。竖直铰接筒的上下端面与溜板箱箱壁的支承面贴合，销轴穿装后两端用开口销轴向限位，整个构件无复杂曲面，全部特征以拉伸、切除、圆角为主，建模过程可完整体现铸造机床零件从毛坯分型到机加工特征的全流程设计思路，也可作为车床进给机构拆装测绘的典型练习样件。
