CA6140车床配套排气歧管结构设计

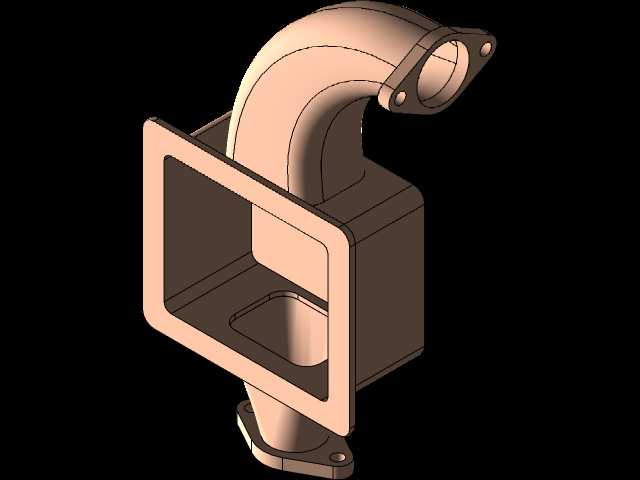

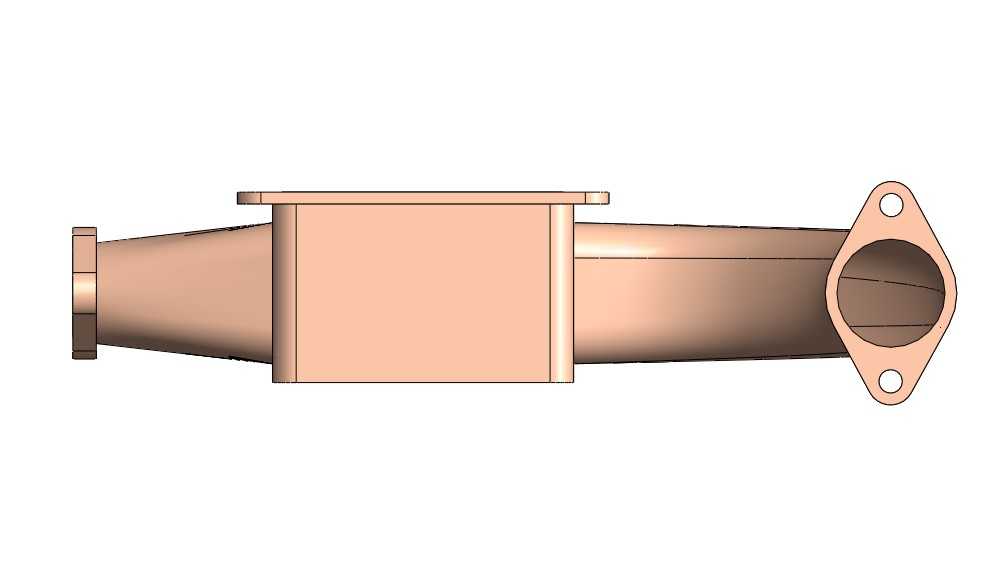

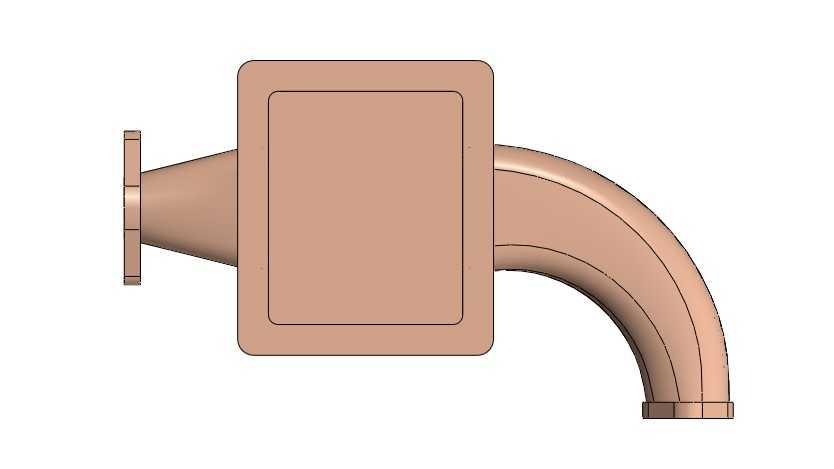

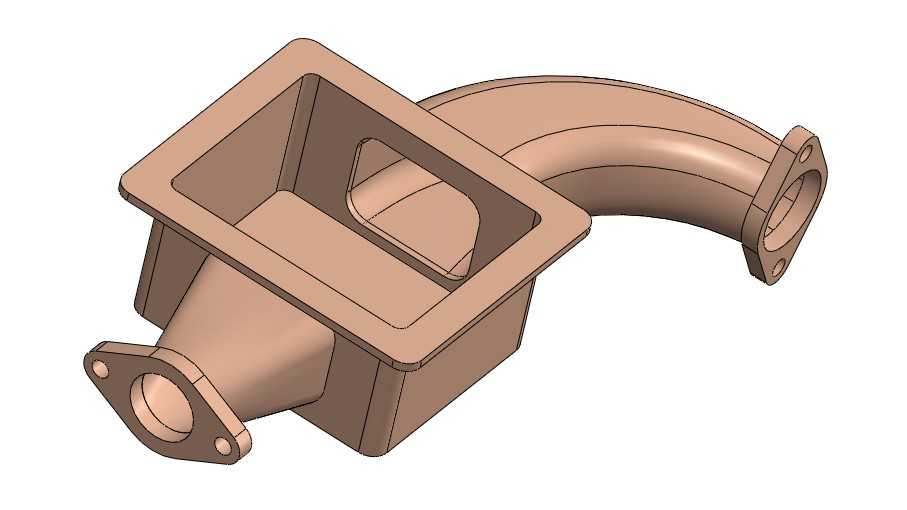

　　在普通卧式车床的运行配套体系中，排气歧管属于连接腔体与外部排气通路的核心导流部件，本次针对CA6140车床适配的排气歧管结构，完全围绕车床运行过程中的废气导出、腔体压力平衡需求展开设计。从实际应用场景来看，该部件安装于车床主轴箱侧方的排气腔体位置，一端对接箱体上方的方形安装法兰，另一端通过弯管结构将气流导向侧方的圆形排气接口，避免高温废气直接朝向操作工位排放，同时保障箱体内部压力始终处于稳定区间，防止因内部憋压导致的润滑油渗漏、密封件过早老化问题。

　　设计过程中首先敲定的是安装边界的匹配精度，方形法兰端采用四边带定位凸台的结构，与箱体接口的方形凹槽完全契合，法兰面预留的密封槽可适配耐油橡胶垫片，安装时四个角点的螺栓孔位与箱体预设螺柱完全对中，无需额外修配即可完成装配，安装后法兰面与箱体贴合面的间隙控制在0.05mm以内，杜绝废气从结合面泄漏的可能。弯管段的曲率半径经过反复校核，既保证气流通过时的阻力最小，不会出现气流紊流导致的排气噪音异常，也避开了车床主轴箱外部的手柄、变速操纵机构等运动部件，安装后与周边零部件的最小安全间隙保持在15mm以上，设备运行过程中不会出现干涉磕碰问题。

　　侧方的圆形排气接口采用带两个安装耳的法兰结构，可直接对接外部的排气引射软管，接口内径与弯管通径保持一致，避免通径突变造成的气流阻力上升。歧管主体的腔体过渡段采用渐扩式结构，从方形法兰端到弯管起始位置，腔体截面平滑过渡，没有直角拐点，既减少了气流在腔体内部的涡流损耗，也能让废气中携带的少量润滑油雾在平滑壁面凝结后，顺着腔体下方的斜壁回流到箱体内部，减少润滑油的非正常损耗。

　　从结构强度角度考虑，整个歧管的壁厚设计为均匀的4mm，适配砂型铸造的工艺要求，方形法兰与弯管的连接位置设置了均匀的过渡圆角，避免铸造过程中出现应力集中导致的铸件开裂问题，同时也能减少设备运行过程中振动带来的结构疲劳。腔体内部的加强筋结构沿着气流方向布置，既提升了整个部件的刚性，避免因机床长期振动导致的法兰面变形，也不会对气流的正常通行造成阻碍。

　　在实际选型适配过程中，该排气歧管可直接替换CA6140车床的原厂同位置部件，安装时无需对车床本体进行任何改装，仅需清理原有结合面的旧密封胶与杂物，放置新的密封垫片后对准螺栓孔位，按对角顺序拧紧固定螺栓即可完成装配。装配完成后可通过开机低速运行30分钟的方式检查结合面是否存在漏气问题，正常工况下该部件的使用寿命可达到8年以上，期间仅需在设备大修时检查法兰面的平面度是否符合要求，若出现轻微变形可通过刮研方式修复，无需整体更换。

　　不同于通用类的排气转接部件，该结构完全贴合CA6140车床的腔体布局设计，弯管的朝向、角度以及各接口的尺寸都经过实际装机验证，不会出现安装后与周边管线、操纵件干涉的问题，气流通道的通径设计也完全匹配车床在最高转速运行时的排气量需求，不会出现排气不畅导致的箱体内部温度过高问题，能够有效保障主轴箱内部各齿轮、轴承部件在合适的温度区间运行，延长设备核心部件的维护周期。
