CA6140车床切削废料接存箱体结构

　　该结构对应普通卧式车床加工区域下方的切屑与冷却液承接部件，在CA6140这类常规手动车床的布局中，它布置在床身前部、主轴箱下方的落屑区间，车削过程中脱落的带状、碎粒状钢屑、铸铁屑会随重力直接落入腔体内部，混在切屑里的切削液也可暂存于腔底，后续集中转运清理，避免切屑散落在车间地面造成人员滑倒、铁屑扎伤，也能减少切削液随地流淌带来的地面污染与挥发浪费。

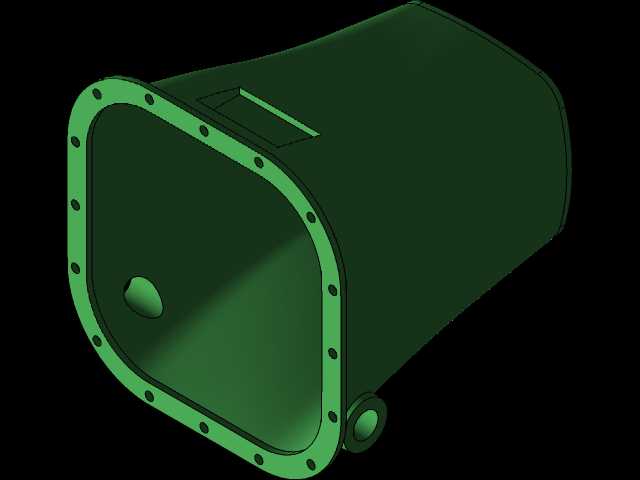

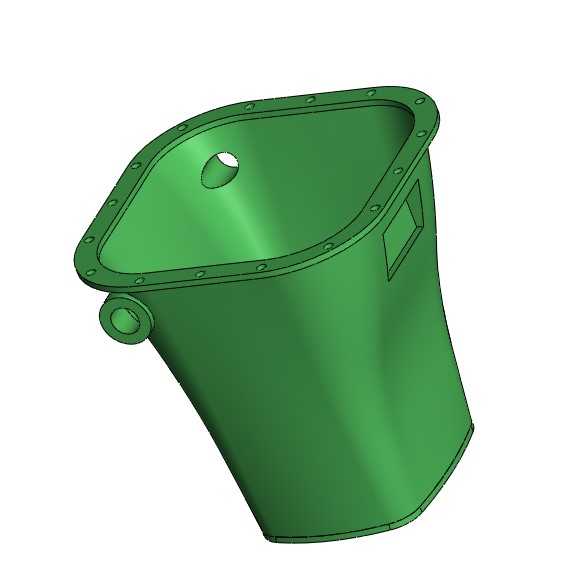

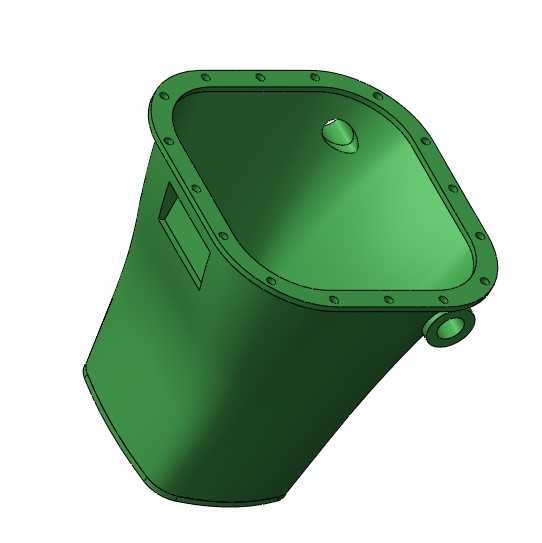

　　从实际使用逻辑出发，腔体采用上宽下窄的渐缩斗状形态，上口覆盖整个刀具切削的落料投影范围，保证车刀在不同纵向工位加工长短轴类、盘类零件时，崩落的切屑都能被上口接住，不会从侧边缝隙掉落到床身导轨面或者下方的电气走线区域；侧壁设置的内凹提手位，是为了在停机清理时，操作人员可以双手扣住位把整个箱体从车床安装位拖出，倾倒内部积存的切屑，清空后再推回原位，不需要额外加装可拆卸把手，避免突出把手在车床周边操作时磕碰操作人员腿部。上口整圈布置的带孔法兰边，一方面是和车床床身的落料口边框贴合，通过螺栓穿过法兰孔完成定位固定，设备运行产生的振动不会让箱体移位，法兰边的宽度也留出了密封垫的安装空间，可在贴合面加装耐油橡胶垫，防止切削液从拼接缝隙渗漏；另一方面法兰边的加厚翻边结构大幅提升了上口的刚性，盛满铁屑的箱体被拖拽搬运时，上口不会受切屑挤压出现变形翘曲。腔体侧壁下部伸出的管状接口，可对接切削液回流管路，腔体内积存的带屑冷却液经过初步沉淀后，清液可通过该接口回流到车床冷却系统的储液箱，实现切削液的循环复用，较重的铁屑则沉积在腔底，不会随液流进入管路造成水泵堵塞。腔体顶面内侧的小凸台结构，对应车床落料口处的限位顶紧位，箱体推入安装位后凸台卡入床身对应凹槽，完成横向与纵向的限位，不需要额外调校安装位置。

　　建模过程中优先保证腔体的壁厚均匀，整个斗体采用薄壁钣金焊接或者铸件一体成型的工艺逻辑，曲面过渡位置全部做圆角处理，避免直角位置积存切屑难以清理，圆角也能降低应力集中，长期承受铁屑冲击、冷热切削液交替作用下不会出现焊缝开裂或者铸件裂纹。外形边界完全适配CA6140车床底部的安装空间，整体宽度不超出床身两腿之间的净距，高度方向预留出下方储液盘的安装空间，推入拉出的运动路径上没有和床身手柄、走刀机构的干涉点；法兰边上的安装孔孔位完全匹配车床原有落料口的螺栓孔间距，替换原有老旧破损的接屑箱时可以直接原位安装，不需要对床身做二次钻孔改造。侧壁的倾斜角度经过实际使用验证，角度大于切屑的自然安息角，干的铸铁屑、钢屑落在斜面上会自动滑向腔底，不会粘附堆积在侧壁上，减少日常清理的工作量。针对加工铸铁件产生的粉状碎屑，斗体内壁的光滑曲面也方便用压缩空气吹扫或者刮板清理，没有狭窄的藏屑死角。在结构强度校核层面，腔体满载切屑的重量按照常规车床一周的切屑产生量设定，侧壁厚度与法兰厚度满足承重要求，拖拽过程中侧壁不会发生鼓胀变形，下部的排液接口位置做了局部加厚，避免管路对接拧紧时接口处开裂。整个结构没有复杂的内部活动部件，日常使用几乎不需要维护，仅需定期倒出切屑、清理沉淀的油泥即可，非常适合普通机加工车间的批量车床配套使用，也可作为同类卧式车床接屑装置改造的参考结构，在建模时可同步验证安装干涉、排屑角度、管路对接位置的合理性，减少实际加工改造时的试错成本。
