离心风机蜗壳端盖结构三维设计

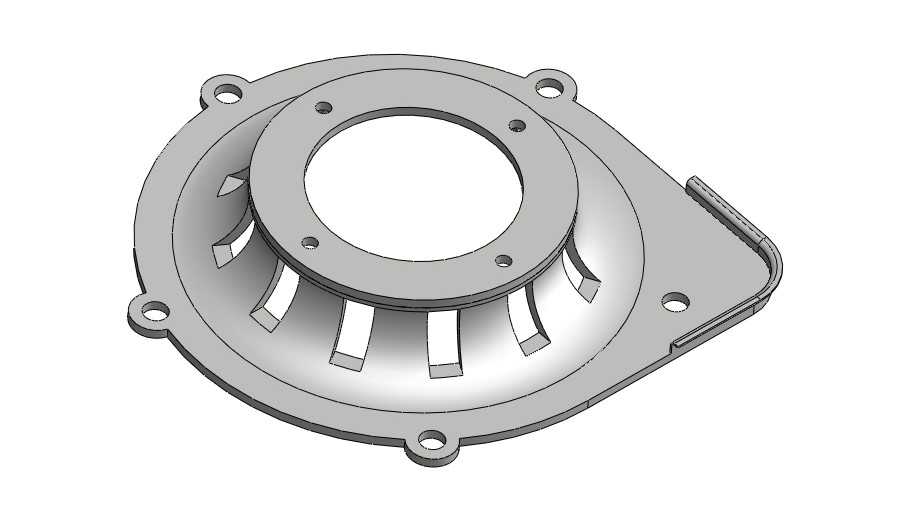

　　这款蜗壳端盖结构主要配套小型离心式通风设备使用，常见应用场景涵盖小型工业设备散热风道、家用新风系统风机单元、小型燃烧设备供风组件，也可适配小型除尘设备的引风机端侧密封与导流结构。从实际功能来看，该部件同时承担三个核心作用：其一作为风机蜗壳的侧端封盖，与蜗壳主体配合形成完整的封闭流道，避免气流在叶轮侧端发生泄漏，保证风机运行时的风压与风量参数稳定；其二集成了电机安装定位的法兰接口，中心的环形凸台可直接与电机端盖配合定位，周边的四个安装孔用于穿设螺栓实现端盖与电机的刚性连接，保证电机输出轴与叶轮的同轴度，降低运行时的振动与偏磨风险；其三端面上的周向导流槽结构，可对叶轮甩出的气流进行预导流，减少气流在端盖内壁的紊流损失，一定程度上提升风机的运行效率。

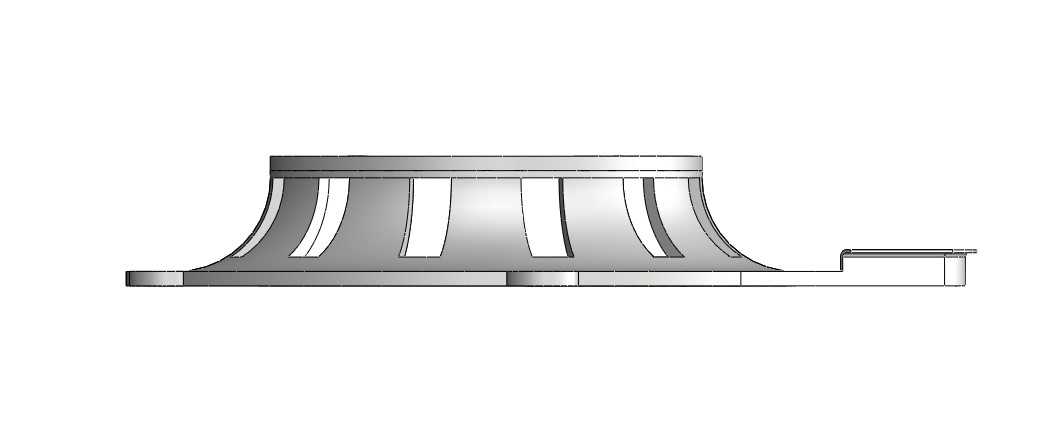

　　设计过程中首先需要匹配对应叶轮的外径参数，端盖内侧的弧形曲面曲率需要与叶轮外缘的运动轨迹保持均匀间隙，间隙值控制在叶轮直径的千分之五到千分之八区间，既避免叶轮转动时与端盖发生刮蹭，也不会因为间隙过大造成气流回流损失。周边的安装耳结构采用一体化冲压成型思路，每个安装耳上的通孔位置需要与蜗壳主体的安装柱一一对应，安装孔的中心距公差控制在±0.1mm范围内，保证装配时螺栓可以顺利穿入，不会出现错位别劲的问题。侧边延伸的弧形折边是与蜗壳主体的扣合定位结构，折边的曲率与蜗壳侧壁的外圆弧完全匹配，装配时折边可以卡在蜗壳侧壁的定位槽内，既可以辅助定位，也能提升端盖与蜗壳连接后的整体刚性，减少风机运行时的结构共振。

　　从安装边界来看，该端盖的整体外轮廓尺寸适配叶轮直径120mm级别的小型离心风机，整体最大外径约160mm，中心法兰凸台的内径为60mm，可适配输出轴直径15mm、端盖安装止口55mm的常规小型单相异步电机。端盖的主体板材厚度选用1.2mm的冷轧镀锌钢板，冲压成型后不需要额外做表面防锈处理，即可满足常规室内通风设备的使用要求；如果应用在有腐蚀性气体的排风场景，可更换为同等厚度的304不锈钢板材，模具不需要做额外调整即可直接冲压生产。端盖内侧的导流槽采用冲压拉伸成型，槽体的深度为8mm，槽口的倾斜角度与叶轮叶片的出口角度保持一致，可将叶轮甩出的气流顺畅导入蜗壳的主风道内，避免气流在端盖处形成涡流产生气动噪声。

　　实际选型适配时需要注意，该端盖的安装耳上的通孔直径为5.2mm，适配M5的螺栓连接，装配时需要在端盖与蜗壳的结合面处粘贴2mm厚的橡胶密封垫，既可以填补冲压件的平面度误差，也能进一步提升流道的密封性，减少风压泄漏。中心法兰凸台的端面需要保证平面度公差在0.05mm以内，与电机端盖贴合后不会出现间隙，避免电机运行时的振动传递到蜗壳产生异响。侧边的折边高度为10mm，装配后折边完全包裹蜗壳侧壁的端部，可避免尖锐的钣金切口外露，提升设备装配和维护过程中的操作安全性。
