罗技MX Master3S鼠标内部PCB结构

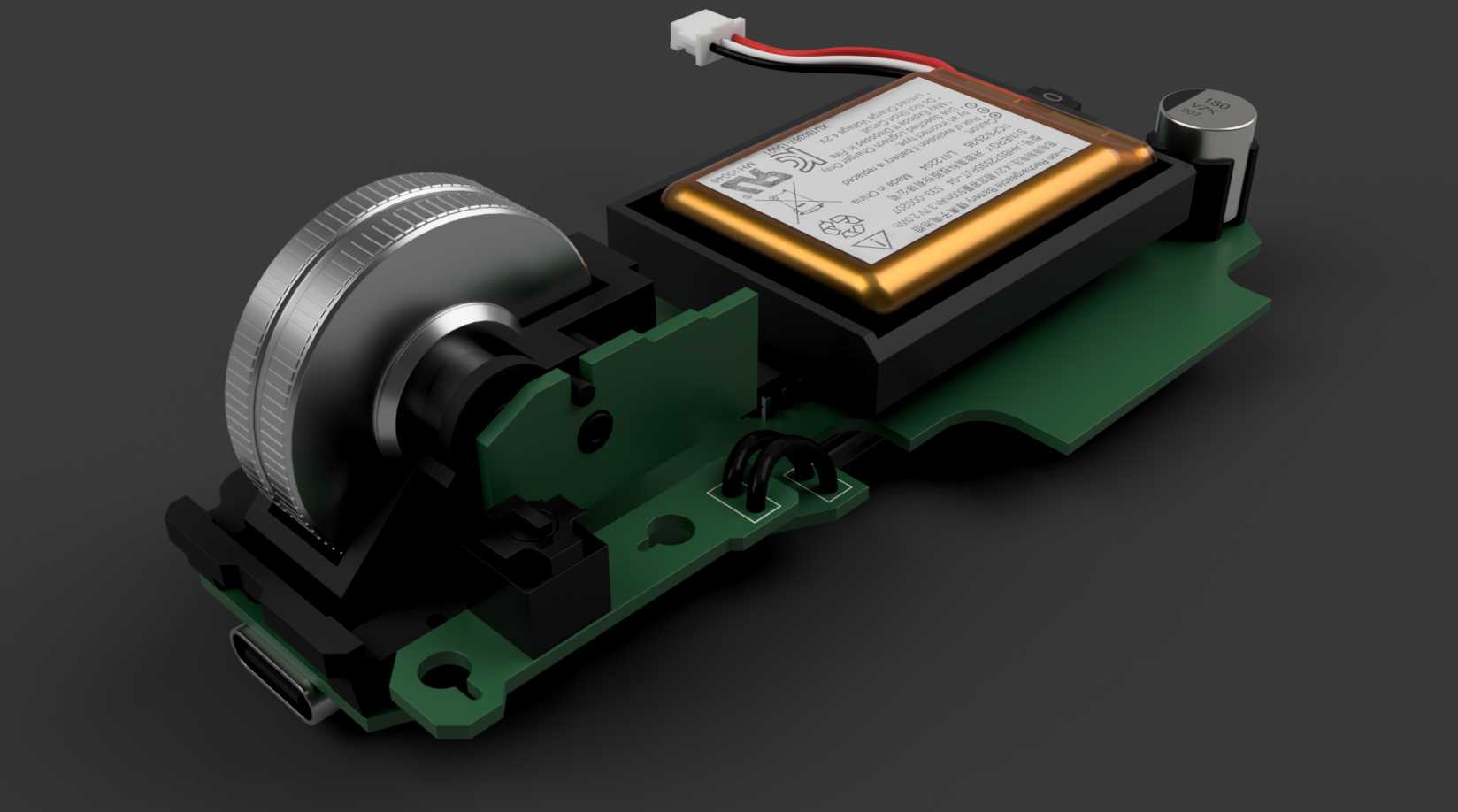

　　这套拆解建模的鼠标核心PCB组件，还原了旗舰办公鼠标内部的核心布局逻辑，对于做外设结构设计、定制鼠标改装的从业者来说，能直接参考成熟量产产品的堆叠思路，避开很多自行摸索时容易踩的结构干涉、布线冗余的坑。从实际应用场景来看，这类高精度办公鼠标的内部结构设计，核心要平衡握持手感、元件排布空间、续航配重、操作手感几个核心维度，很多做自定义鼠标项目的开发者，往往会在滚轮机构、电池放置、接口位置这几个点上反复打样调整，这套完整的内部结构建模，能直接呈现量产产品在空间利用上的巧思。

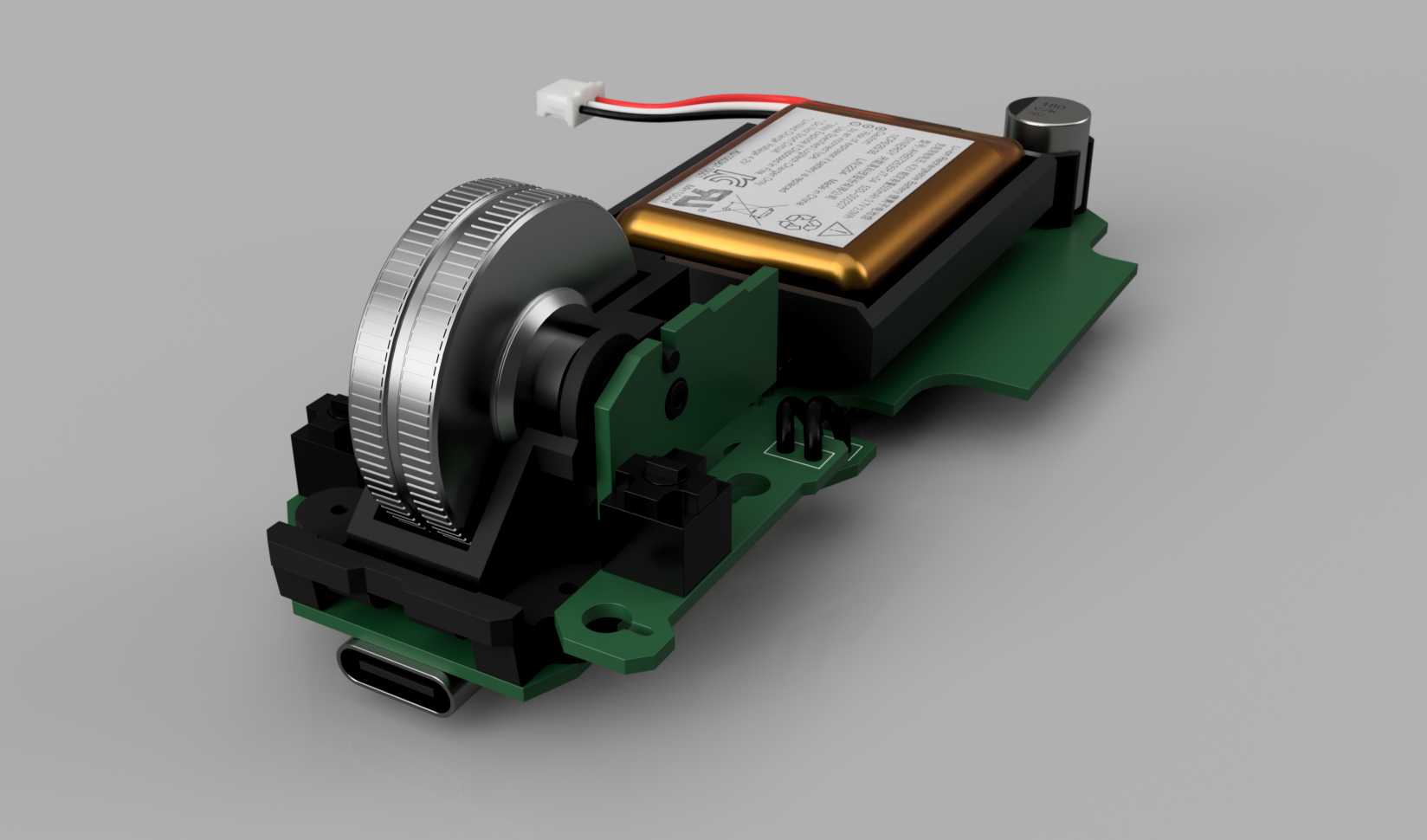

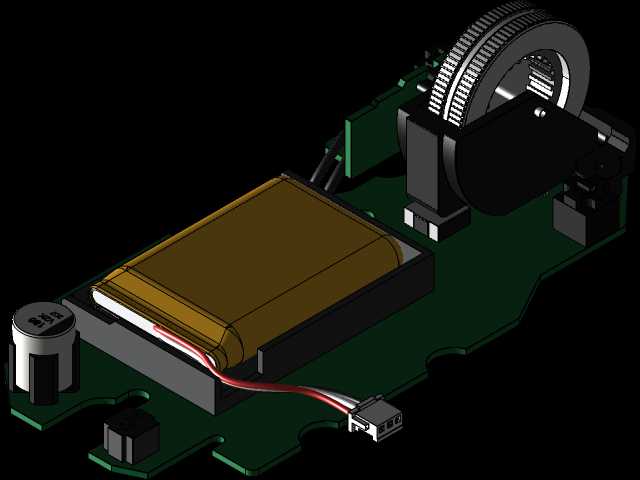

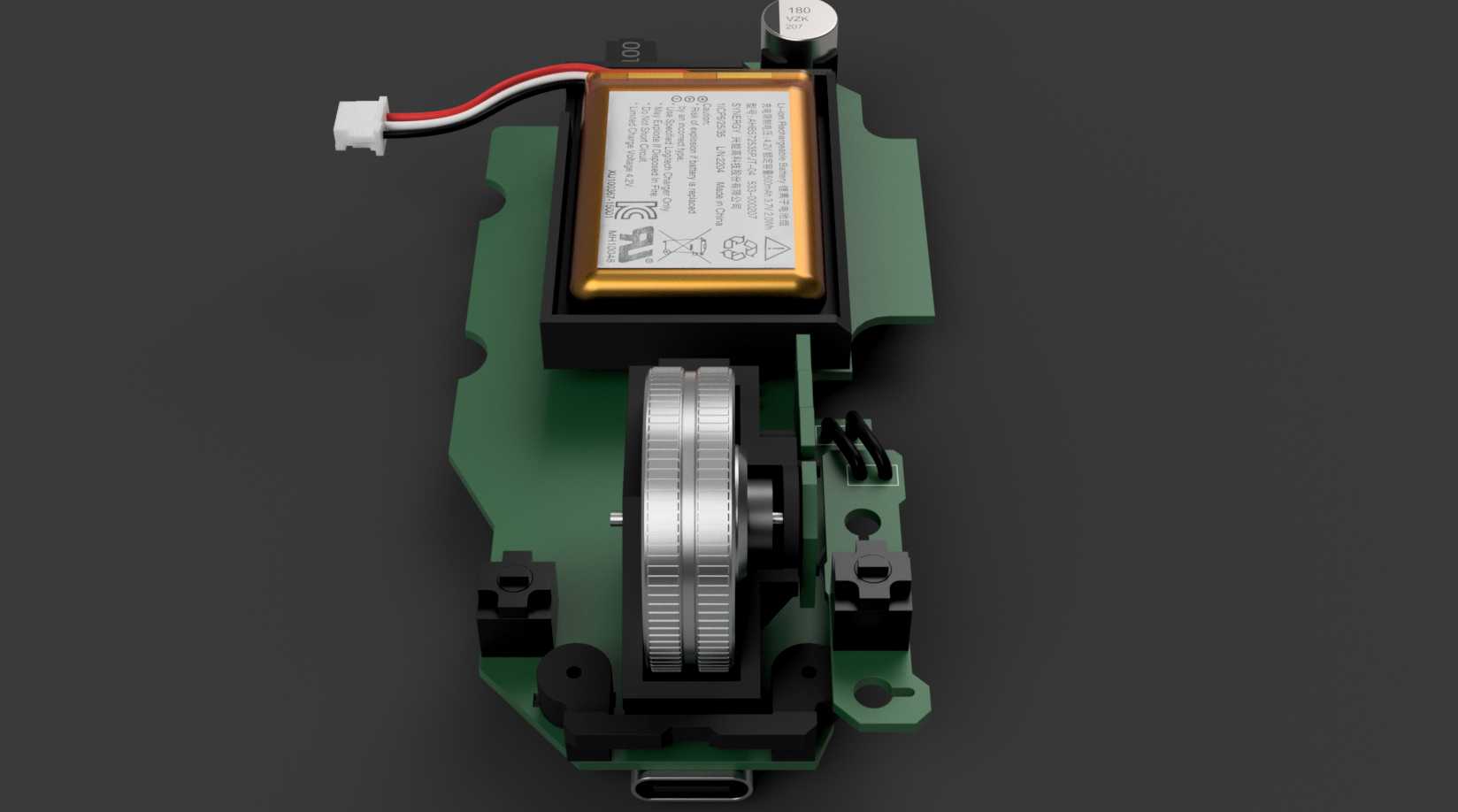

　　先看核心的功能模块布局，滚轮组件采用金属滚花结构，搭配独立的阻尼调节机构安装位，滚轮支架直接通过卡扣和螺丝固定在PCB边缘的定位孔上，不需要额外增加支撑结构，既减少了零件数量，也能保证滚轮转动时的同轴度，避免使用过程中出现滚轮晃动、刻度感不均的问题。滚轮下方预留了编码器的安装空间，编码器引脚直接焊接在PCB对应焊盘上，支架的定位柱刚好卡在PCB的定位孔内，装配时不需要额外对位，能有效提升产线装配效率。电池模块放置在PCB靠后的位置，也就是握持时掌心对应的区域，采用带保护板的软包锂聚合物电池，电池通过双面胶固定在PCB预留的电池仓区域，电池引线采用红黑白三线设计，直接插接在PCB的电池插座上，不需要焊接，方便后期维修更换。电池的厚度刚好匹配上壳的内部弧度，不会出现顶壳或者空间浪费的问题，同时靠后的放置位置能平衡鼠标前端Type-C接口、滚轮组件的重量，让整只鼠标的重心落在掌心握持的中心区域，长时间使用不会出现手腕疲劳的问题。

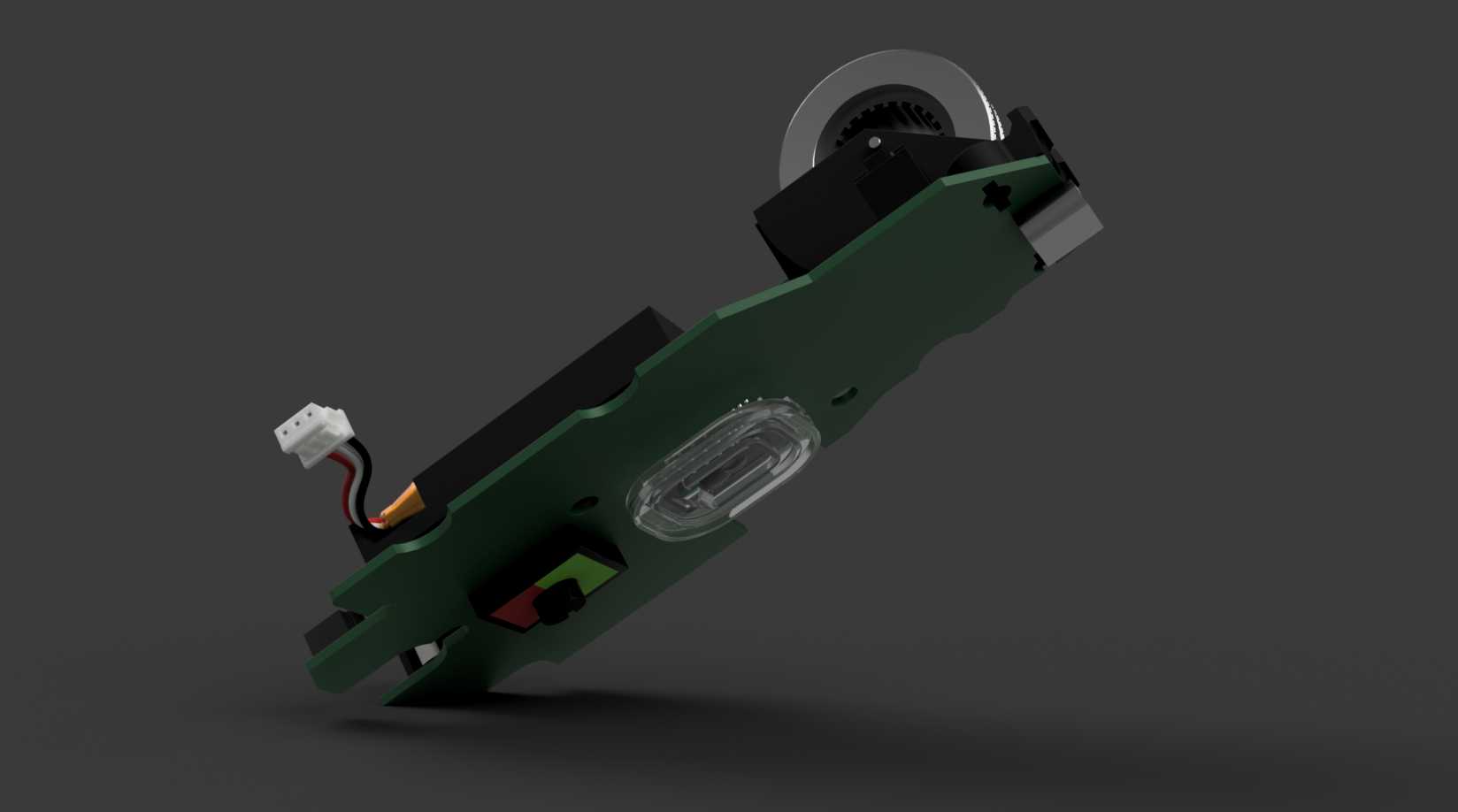

　　PCB本身采用FR-4玻纤板材质，边缘做了圆角处理，避免装配时刮伤外壳内壁，板上预留了所有微动、侧键、传感器的焊接位，Type-C接口直接焊接在PCB最前端的边缘位置，接口的金属外壳和PCB上的接地焊盘连接，既提升了接口的插拔强度，也能起到静电防护的作用。接口周围预留了足够的插拔空间，不会因为外壳开口的公差导致插头插不到位的问题。PCB上的固定孔位分布在四个角和滚轮支架、电池仓的边缘位置，每个固定孔都做了金属化沉头处理，螺丝锁紧时不会压伤板上的线路，同时孔位的位置刚好对应上下壳的固定柱，装配时螺丝直接穿过PCB锁入下壳柱位，能同时固定PCB和上下壳的相对位置，减少额外的固定零件。

　　从设计思路来看，这套结构完全围绕量产装配和使用可靠性展开，没有多余的装饰性结构，所有的卡扣、定位柱、固定孔都对应实际的装配需求，比如滚轮旁边的黑色塑胶支架，既起到固定滚轮轴的作用，也同时作为中键微动的触发支架，按下滚轮时支架直接压动下方的微动，不需要额外的传动零件，减少了传动间隙带来的手感松散问题。PCB上的元件排布全部避开了上下壳的加强筋位置，板上最高的元件也就是滚轮编码器和电池接口，高度都控制在外壳内部的净空范围内，不会出现元件顶壳的问题。安装边界上，PCB的整体轮廓完全贴合鼠标下壳的内部型腔，边缘和壳体内壁的间隙控制在0.2mm以内，既不会因为间隙过大出现PCB晃动，也不会因为公差累积导致PCB装不进壳体内。电池的放置区域做了下沉设计，PCB在电池位置没有布置过高的元件，保证电池放置后表面和PCB最高元件的高度差在1mm以内，不会让上壳出现局部凸起的问题。

　　对于做定制鼠标改装的用户来说，这套结构还能提供改装参考，比如想更换更大容量电池的时候，可以参考现有电池仓的净空尺寸选择适配的电池，想更换更高精度编码器的时候，也能参考现有编码器的安装位尺寸选择替换件，不需要反复测量内部空间。另外PCB上的走线布局也能作为高频电路设计的参考，传感器的走线尽量短，远离电池和电源线路，避免出现信号干扰导致光标抖动的问题，电源线路的走线宽度足够承载充电和放电的电流，不会出现大电流下线路过热的问题。整体结构没有采用特殊的非标零件，所有的固定螺丝、接口、编码器都是通用标准件，后期维修更换配件的成本很低，这也是量产消费类电子产品设计的核心思路，在保证使用体验的前提下尽量采用通用零件，降低生产和售后成本。
