16毫米红色蘑菇头瞬时按钮结构

　　红色蘑菇头瞬时按钮常用于设备操作面板、控制柜、小型自动化台架以及需要醒目人工干预的工位。它的核心作用不是承担动力传输，而是在人机交互界面中提供一个识别度高、按压面积大、动作反馈明确的指令输入点。相比普通平钮，蘑菇形帽盖把手指接触区域扩大，操作者在视线偏移、戴薄手套或紧急情况下也能较快定位；红色外观则在工业配色习惯中承担警示、停止或触发保护动作的语义，因此在布局时通常会与绿色启动、黄色复位、黑色选择类元件区分开。

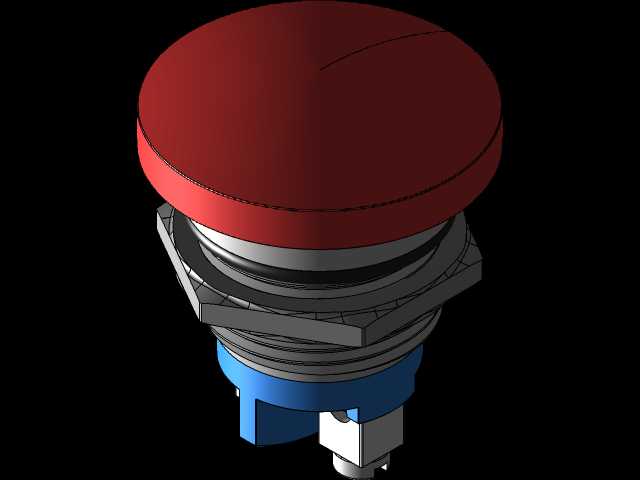

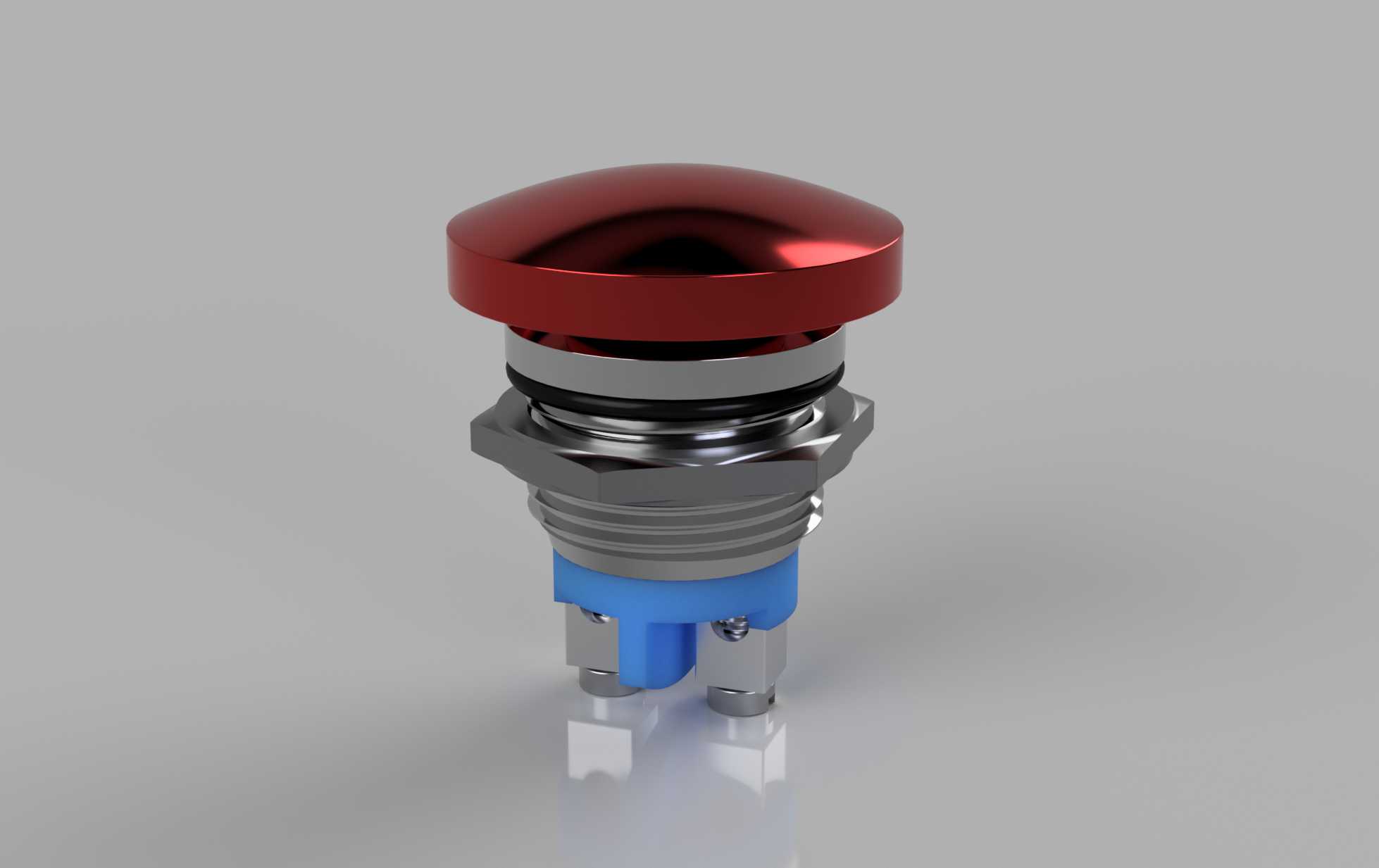

　　从结构上看，该按钮由上部帽盖、金属锁紧螺母、带外螺纹的安装筒体、下部绝缘基座以及接线端子组成。帽盖采用圆弧隆起造型，边缘向下包覆，既增加按压面的视觉范围，也避免帽盖与面板之间形成容易积尘的平直缝隙。帽盖下方设置过渡环和密封/限位结构，按压行程集中在筒体轴线方向，侧向晃动被控制在较小范围内。金属螺纹段承担主要安装强度，面板开孔后从正面插入，再由背部六角螺母锁紧；这种方式适配常见控制柜门板、钣金面板和设备操作盒，拆装时不需要复杂工装，维护更换也比较直接。

　　安装边界方面，16毫米规格对应的是面板开孔直径约16毫米的按钮系列。三维建模时需要重点保留螺纹外径、六角螺母对边尺寸、筒体轴向长度、背部端子伸出高度以及帽盖外径和高度。面板前侧要留出帽盖半径范围内的操作空间，避免相邻旋钮、指示灯或标牌过近导致误触；背部则要考虑接线端子、导线弯曲半径和线束捆扎位置，不能只按正面外观布置。若面板厚度变化，应核对螺纹有效啮合长度，螺母锁紧后既不能压伤面板涂层，也不能因啮合不足造成按钮在频繁按压中松动。

　　该按钮为瞬时动作逻辑，即按下时触点状态切换，松开后由内部弹簧自动回位。这类结构适合点动、信号触发、短时停止确认等场景；若设备需要保持停止状态，应配合自锁回路或选用带自锁功能的器件，不能仅凭操作者持续按住蘑菇帽来维持安全状态。下部蓝色绝缘基座用于固定触点与端子，金属外壳与带电部分之间形成隔离；两个外露接线端在模型中体现了接线方向和间距，实际选型时还要根据负载电压、电流、触点形式和防护等级进一步确认。

　　建模思路上，外观件可以按照旋转体特征建立帽盖和筒体，再通过六角螺母、平垫、卡槽和端子块完成装配关系。螺纹不必在所有场景中展开真实牙型，用于干涉检查时可采用示意螺纹，但公称直径、螺距方向和锁紧空间必须准确。帽盖与筒体之间应保留同轴关系，按压方向按面板法向定义；端子部分需要体现插装或螺钉接线的空间占位，避免电气装配时导线与柜内梁、线槽或相邻元件冲突。

　　在设备实际使用中，这类按钮往往安装在操作者伸手可及的位置，例如输送线旁的手动控制盒、机床辅助操作面板、测试台架启停区以及小型工装的触发位。红色蘑菇帽虽然外形接近急停按钮，但如果没有急停认证、自锁机构和明确标识，不应直接替代安全急停器件。工程布置时应在面板丝印或标牌上标明功能，防止操作者仅凭颜色判断。按钮周围还需保证照明和视线条件，帽盖顶部不得被护罩、门框或线缆遮挡；对于多尘、溅液场景，则应在选型阶段确认密封圈和防护等级，而不是在结构模型完成后再补救。

　　从维护角度看，蘑菇帽属于频繁接触件，表面需要耐油污、耐普通清洁剂擦拭；金属螺纹和螺母负责长期夹紧，钣金面板开孔边缘应去毛刺，防止割伤密封圈或破坏接地涂层。背部接线端子受力后不应把载荷传递到内部触点，导线束应留有适度余量并在线槽附近固定。三维设计阶段把这些空间关系提前表达出来，可以减少面板开孔错误、背部接线拥挤以及按钮与内部结构干涉等常见问题。
