带六毫米D轴十二毫米旋转编码器结构

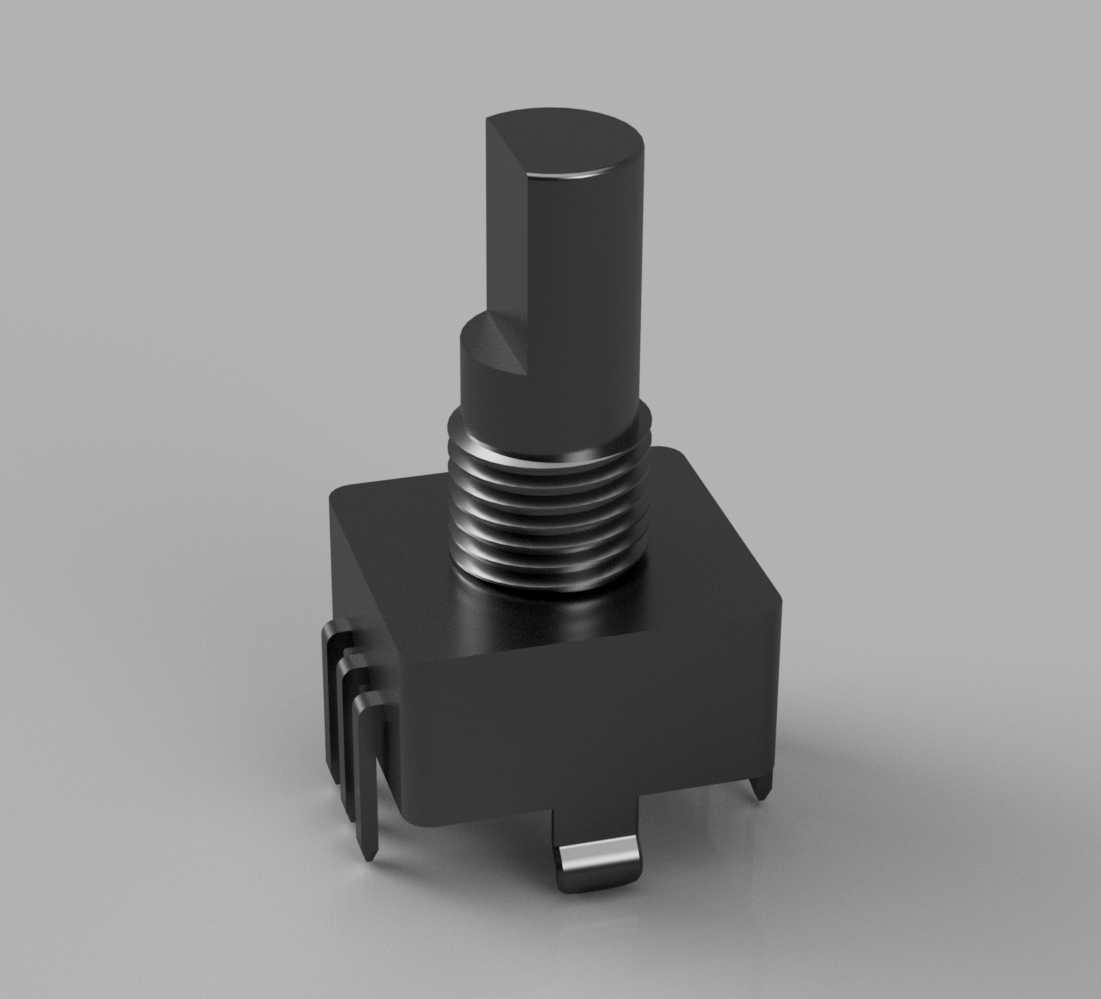

　　该旋转编码器结构面向小型电子设备、控制面板、音频调节装置、教学实验平台以及嵌入式交互模块的机械布置需求，核心由方形本体、上部螺纹锁紧段、带扁位的六毫米轴、底部插装引脚和侧向定位卡扣组成。模型在建模时重点还原了编码器在整机装配中的真实边界，而不是仅表现外观轮廓：方形底座用于贴装或插装在电路板上，底部引脚保留了伸出长度和相对间距，便于在PCB布局阶段校核焊盘位置、插装高度以及与周边电容、接插件、壳体筋位之间的干涉关系。上部圆柱形轴体采用D形截面，扁位能够传递周向止转约束，使旋钮套入后不会在旋转操作时打滑，这对音量调节、菜单选择、参数微调等需要明确角位移反馈的场景非常关键。

　　从设备用途看，这类编码器常被用于控制面板上的增量式旋转输入，用户通过转动轴体产生脉冲信号，控制系统据此识别旋转方向和步进量；部分结构还可配合按压动作实现选择确认。与普通圆形轴电位器相比，D轴在旋钮装配上更强调角度定位，旋钮内壁的对应平面可与轴扁位贴合，避免长期使用后因摩擦松动造成空程。模型中轴端、轴肩、螺纹段和底座之间的过渡关系均按实际装配件思路建立，螺纹区域用于穿过面板孔后通过螺母压紧固定，轴肩则决定旋钮安装后的轴向位置。

　　结构设计上，方形本体提供稳定的支撑面，底部两侧伸出的引脚兼顾电气连接与机械固定，侧边卡扣形态可在插装过程中辅助限位。上部螺纹外径、轴径和底座宽度形成明显的层级关系，工程师在面板设计时需要分别考虑面板开孔、螺母锁紧空间、旋钮下沉深度以及电路板到面板的距离。若面板过厚，螺纹有效啮合长度会减少；若面板与PCB间距过小，底座引脚可能承受额外弯曲应力；若旋钮外径选择过大，还会影响相邻按键或接口的操作空间。因此，该三维结构不仅可用于外观展示，也适合在整机布局中作为占位和干涉检查依据。

　　外形边界方面，模型突出十二毫米级编码器的紧凑特征，六毫米轴体位于方形底座中心，上部锁紧螺纹围绕轴体布置，底部引脚向下方延伸。装配时应先确认PCB上对应孔位与引脚间距一致，再将编码器从电路板面向下插装，焊接后保证底座与板面基本贴合；面板安装时，螺纹段穿过面板开孔，锁紧螺母从面板外侧压紧，必要时增加垫片以分散压力。旋钮套入D轴后，应保证旋钮底面与面板之间留有微小间隙，避免旋转摩擦面板，同时轴端不应顶死旋钮内部。

　　在实际维护和选型中，该类件常用于空间受限但需要频繁旋转操作的位置，结构模型能够帮助设计人员提前发现轴高不足、螺纹长度不够、引脚与壳体冲突、旋钮与标签区域重叠等问题。建模时对棱角、圆角、卡扣和引脚末端的还原，也使装配人员能够理解插装方向与受力点，减少试装阶段的反复修改。整体结构简洁，功能分区明确，是电子控制设备中连接人工操作与信号采集的典型机械输入部件。
