M10全牙长螺纹杆传动紧固构件

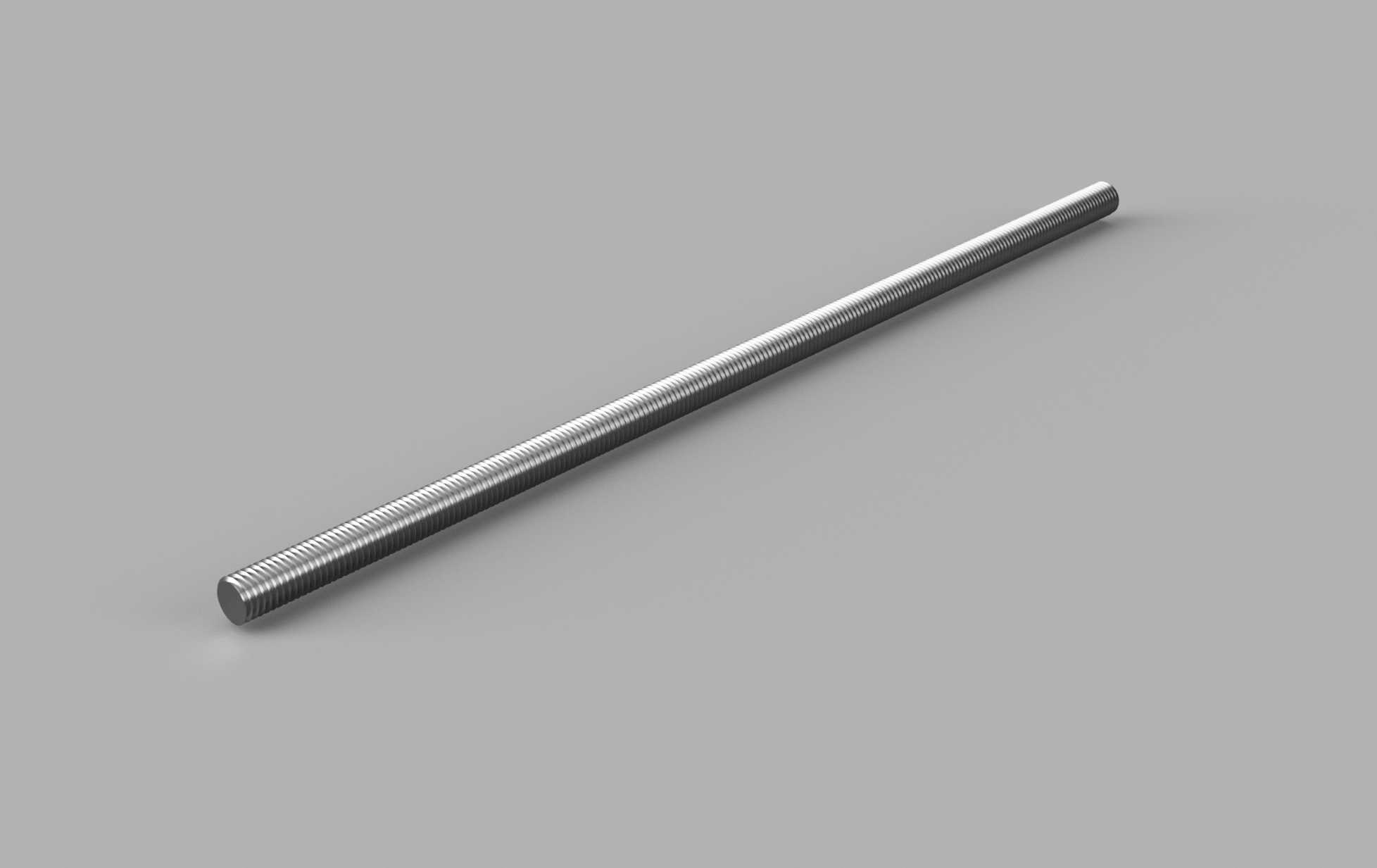

　　这根细长杆件的核心特征是整根外圆连续加工出外螺纹，公称直径为M10，螺距1.5mm，有效长度达到300mm，属于典型的全牙螺杆，也常被工程现场称作全螺纹丝杆、通丝螺杆或牙条。和仅在两端加工螺纹的普通双头螺柱不同，它从一端到另一端布满完整螺纹牙型，螺母可以在杆身任意位置旋入并停留，这一特性决定了它在装配调节类结构里的使用灵活性。

　　从实际设备布局来看，这类长螺杆很少作为承受巨大冲击载荷的主承力螺栓使用，更多出现在需要沿轴向反复调整位置的机构中。比如小型自动化设备的升降导向立柱旁，两根平行布置的全牙螺杆配合上下锁紧螺母，就能托住中间的安装板，通过旋转螺母改变板件高度，完成传感器、相机、喷码头或料仓挡块的高度标定；在工装夹具里，它可以穿过焊接机架的长条孔，用两端螺母夹紧压板，对不同外形的待加工工件做快速限位；3D打印机、激光雕刻机的Z轴传动，小型实验台架的距离微调，输送线侧边护栏的宽度调节，也经常能看到这类通丝杆的身影。

　　建模时首先要把握的是杆身的细长比例：直径10mm、长度300mm，长径比达到30，属于细长轴范畴。如果在三维软件里直接用拉伸命令做出整根实体，再用螺旋扫描切除螺纹牙，文件体量会明显增大，对整机装配的运算负担也不小。工程上通常会区分两种建模深度：用于外观展示、干涉检查的装配级模型，可以在光杆外圆上贴附螺纹贴图，或仅在两端各保留几圈真实牙型，中段用简化螺纹线表达；而用于出工程图、指导数控车削的零件级模型，则需要完整扫出三角形牙型，牙顶、牙底的圆角和退刀结构都要按机加工实际还原，避免图纸下发后车间无法装夹。

　　螺纹本身的参数设定要和使用场景匹配。M10粗牙螺距1.5mm，意味着螺母每旋转一周，轴向前进1.5mm，这个进给量兼顾了调节速度和自锁能力——细牙螺杆虽然调节精度更高，但在频繁振动的设备上容易松脱，粗牙全丝杆配合弹垫、止退螺母或尼龙锁紧螺母，就能在普通工业环境下保持位置稳定。建模时牙型角取60度普通公制螺纹，牙底直径约8.16mm，这一尺寸直接影响杆件的有效抗拉截面积，选型校核时不能按公称直径10mm的圆杆来算强度，否则会高估承载能力。

　　安装边界方面，300mm的长度要求布置空间里预留出完整的轴向通道，杆件两端通常需要伸出安装板一段距离，方便扳手拧动螺母；如果是作为调节丝杆使用，一端往往会加工出一小段光轴，装入带肩螺母或推力轴承，让杆身旋转时不发生轴向窜动，再配合手轮或步进电机带动。由于杆身细长，跨距过大时受压会发生弯曲失稳，因此两根支撑点之间的距离不宜超过200mm，长距离调节场景下需要在中段增加导向支座，或改用梯形丝杠来承受侧向力。

　　表面处理上这类零件常见镀锌或发黑处理，镀锌件防锈能力好，适合食品包装、户外设备等潮湿环境；发黑件成本低、表面无镀层增厚，螺纹配合间隙更稳定，多用于机床内部、实验室台架等干燥工况。三维建模时可以给杆身赋予金属拉丝质感，螺纹牙面的光影随螺旋走向连续变化，渲染时能清晰体现全牙通丝的结构特征，和光轴、双头螺栓等相似零件在外观上明确区分开。
