十二通路通孔式导电旋转滑环结构

　　这套通孔式导电滑环主要用于需要在相对旋转的两个机构之间持续传递电源与控制信号的场合，常见于回转工作台、绕线设备、自动灌装转台、云台、旋转机械臂、医疗转位装置以及各类需要360度连续回转的机电系统中。设备的核心作用，是在定子侧与转子侧保持机械转动的同时，避免导线随轴反复扭转、缠绕和疲劳断裂，从而把固定端的电力、传感器信号或控制回路稳定输送到旋转端。

　　从结构上看，该滑环采用中心贯通孔布置，内孔约20mm，外径约42mm，轴向长度约300mm量级。中间通孔并非单纯减重，而是为安装轴、气管、光纤或其他穿过回转中心的部件预留空间。这种过孔式方案在工程布置上非常实用：当设备主轴必须从回转中心穿过时，滑环可以直接套在轴上，通过侧面止动片或拨叉限制定子转动，转子端随机床转台、夹具或执行机构同步旋转，整机轴向布局更加紧凑。

　　回转体外部采用金色金属壳体，既承担防护和支撑作用，也有利于形成稳定的电磁屏蔽边界。壳体上下两端设置黑色端盖，端盖内布置轴承、绝缘支撑、刷丝组件和环体定位结构。多路导线分别从两端引出，线色区分清晰，便于电气接线时核对电源正负极、接地回路以及不同信号通道。导线选用耐弯折、耐温性能较好的绝缘线材，其中动力回路与小信号回路在线径上有所区分，能够兼顾载流能力和柔性布线需求。

　　设计这类滑环时，首先要处理的是接触可靠性。环道与刷丝之间需要在连续旋转中保持稳定接触压力，压力过小会在振动工况下产生瞬断，压力过大则会加剧磨损并增加摩擦转矩。模型中刷丝以弹性接触方式压靠在各道铜环上，多道环体之间通过绝缘材料隔离，保证相邻通路不会短路。端部轴承承担径向和轴向定位，使转子在高速或长期转动时仍保持较小的偏心量，这对降低接触电阻波动、延长刷丝寿命十分关键。

　　安装边界方面，中心孔与设备轴之间通常采用间隙配合并辅以紧定或键止转，外壳侧面的小凸耳用于连接固定支架，防止定子随转子一起转动。实际选型时需要校核轴径、通孔直径、外壳外径、轴向长度以及出线方向，尤其要确认周边是否留有接线弯曲半径和维护空间。若滑环安装在旋转工作台内部，还应考虑与减速机、分割器、气动回转接头的同轴布置，避免不同功能元件在轴向堆叠后产生干涉。

　　在机床自动化上下料转台中，滑环常把固定电柜中的动力线输送到旋转夹具上的电磁阀、传感器或夹紧机构；在绕线、卷绕设备中，它可以让收卷部件持续转动而不必设置行程限位；在云台和检测设备中，则更多承担低压电源、编码器信号和视频信号的连续传输。不同场景对通路数、载流量、耐压等级和信号干扰的要求差异较大，因此建模时将环体、绝缘隔片、刷架、端盖和出线线束分层表达，有利于工程人员检查装配关系，也便于后续按通道数量或外形尺寸进行派生设计。

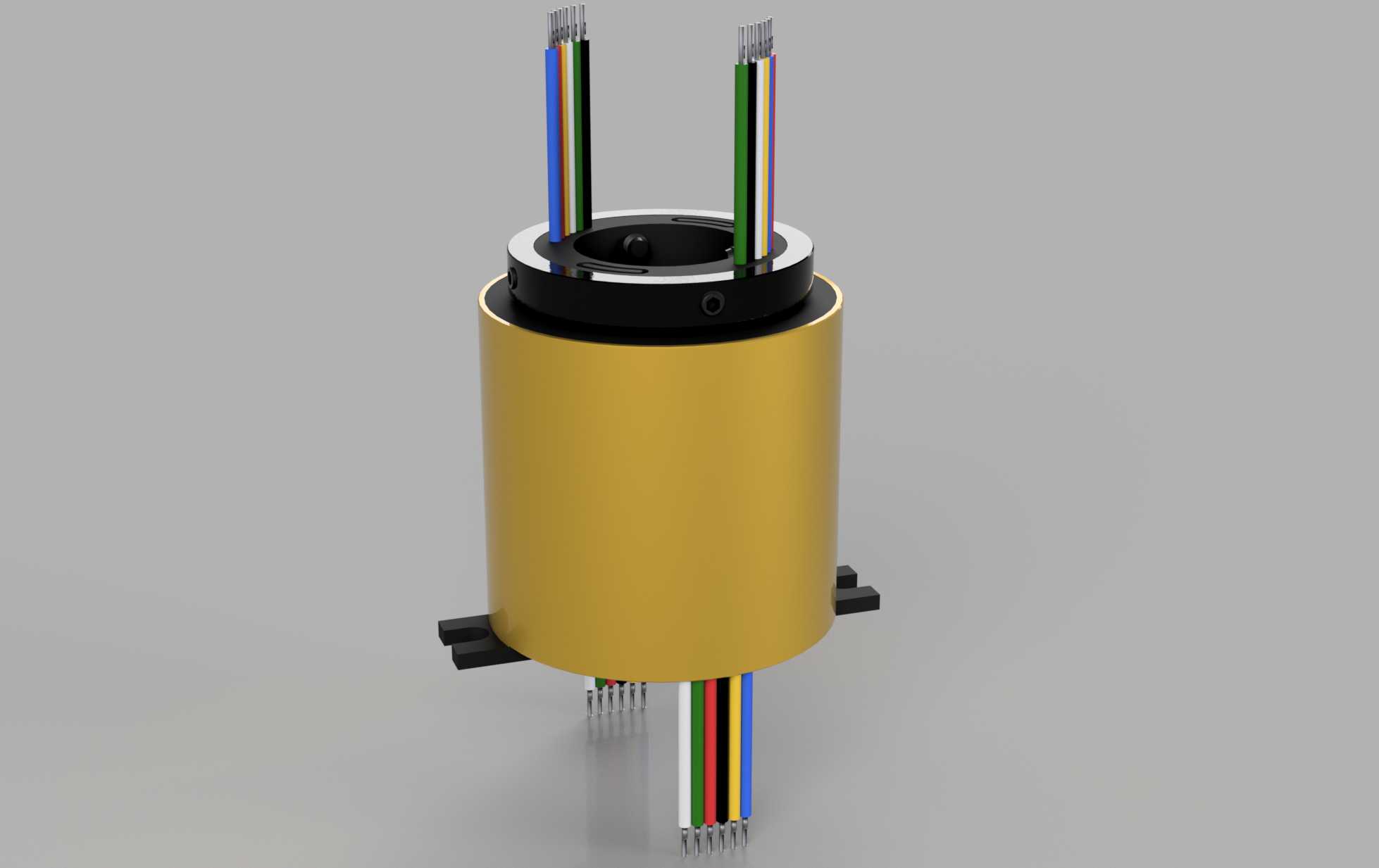

　　从三维结构表达来看，圆柱壳体与中心孔构成主要安装基准，上下出线束形成明显的电气接口，侧向止动耳给出了防转约束位置。环体内部虽然在外观上不可见，但在产品设计中属于决定寿命的关键区域：铜环表面粗糙度、刷丝材料、接触压力、润滑与防尘条件都会影响转动噪声和信号稳定性。外观模型保留了多路导线颜色和端部细节，可直接用于设备布局评审、干涉检查、安装说明以及电气接线示意。

　　整体而言，该滑环不是承受大机械载荷的传动件，而是回转装备中的电气连接关键部件。它的价值在于把旋转运动与连续供电、信号传输统一起来，减少拖链和弯折线缆的使用，使设备能够实现无角度限制的连续回转。对于结构工程师而言，布置时应把同轴度、防转方式、出线空间、散热和防护等级一并纳入考虑；对于电气工程师而言，则需根据动力线和信号线的分布合理分配通道，避免大电流回路对微弱信号造成干扰。
