HKS盖瑞特款车用涡轮增压部件结构

　　车用涡轮增压器是内燃机动力提升系统里的核心气动部件，这款盖瑞特风格的涡轮结构，核心作用是通过发动机排出的废气驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，在不增加发动机排量的前提下提升进气充量，让燃油燃烧更充分，直接提升动力输出上限，同时优化低转速区间的扭矩响应，广泛应用在乘用车主改装动力升级、商用柴油车动力强化、小型工程机械动力适配等场景，尤其在性能车改装领域，这类大流量涡轮是动力二阶、三阶升级的核心替换部件。

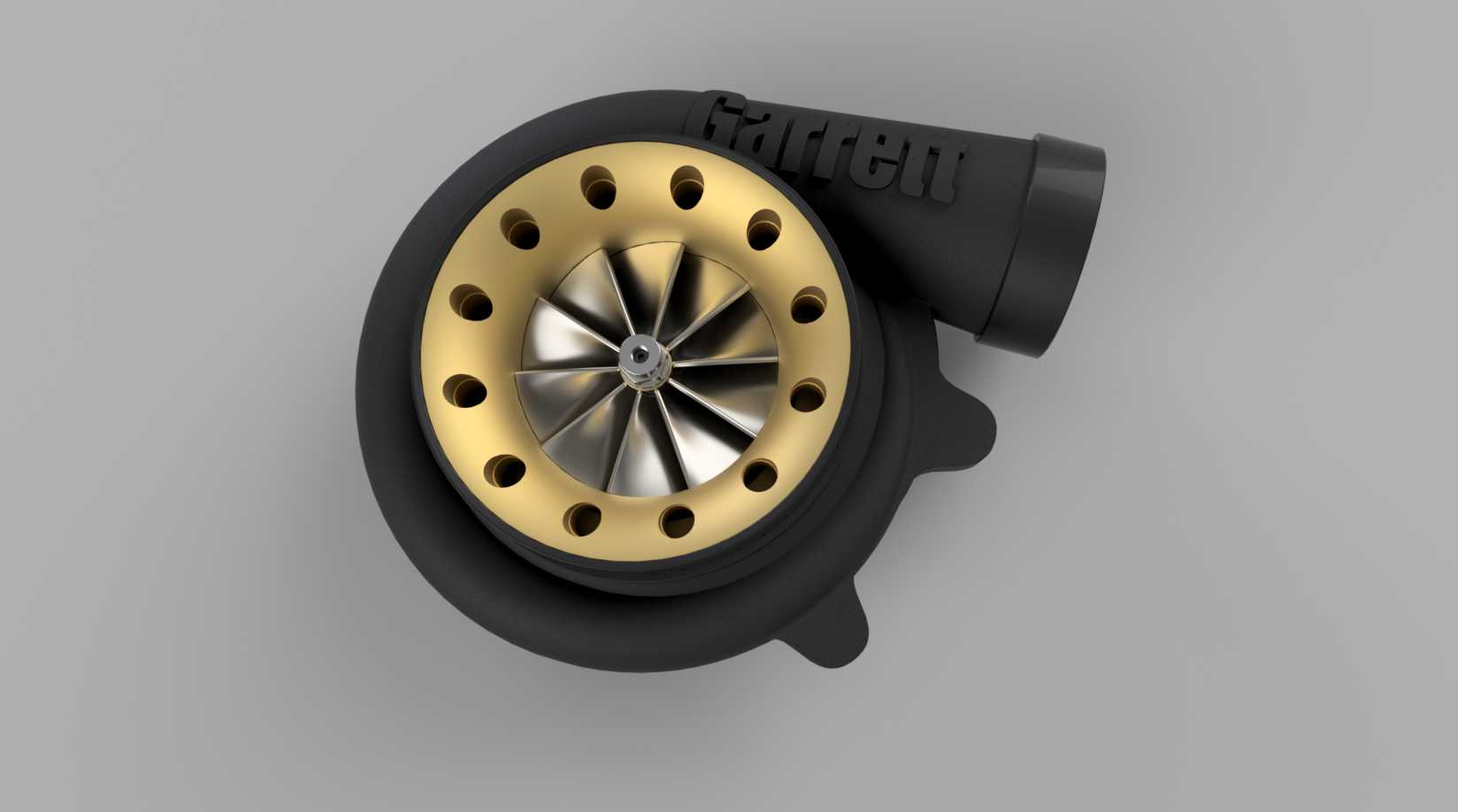

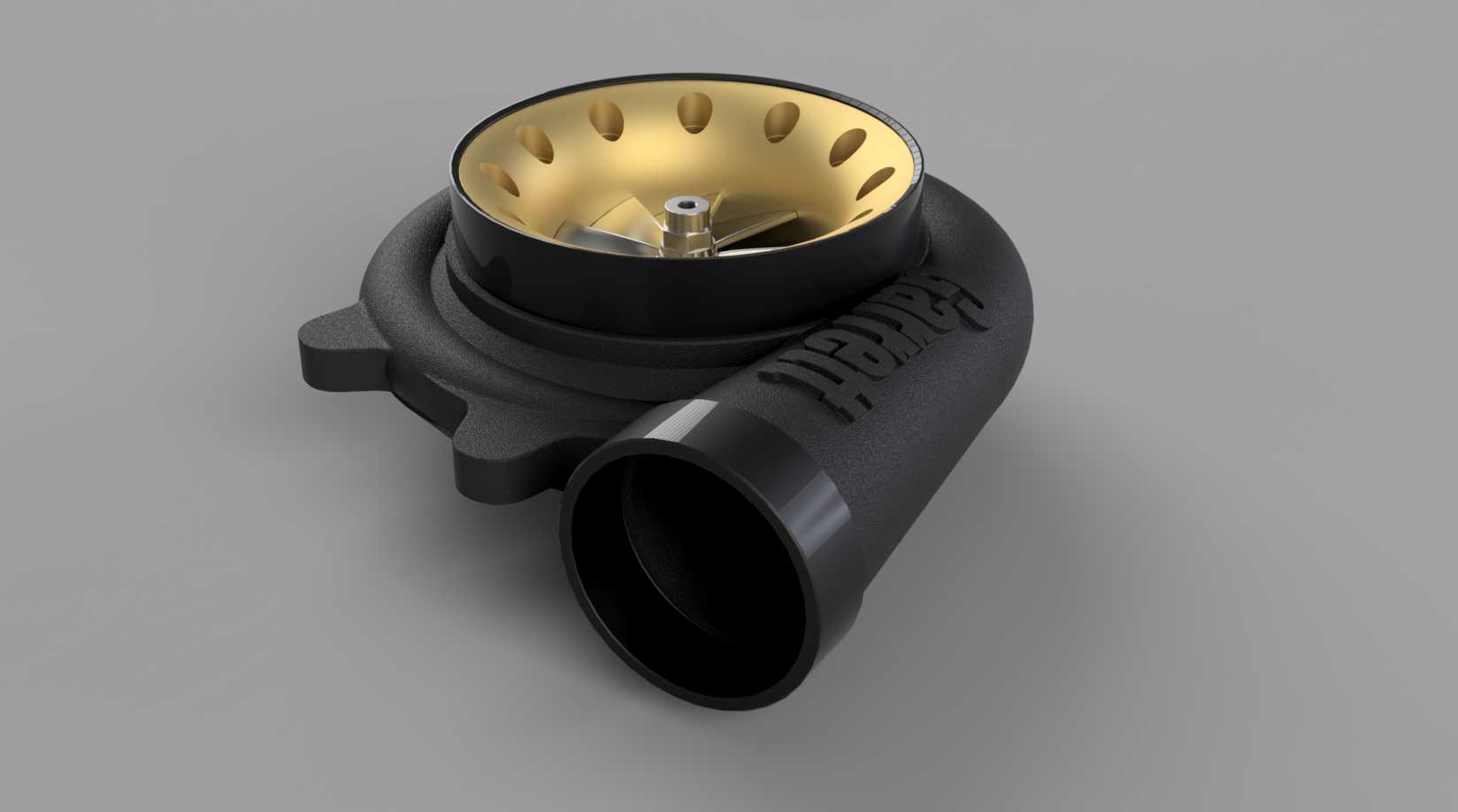

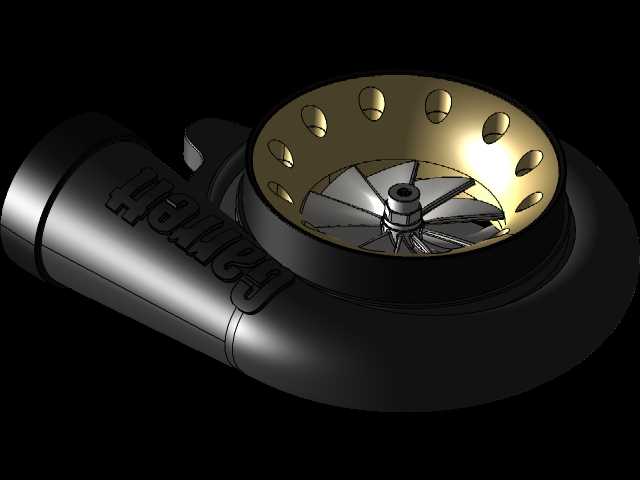

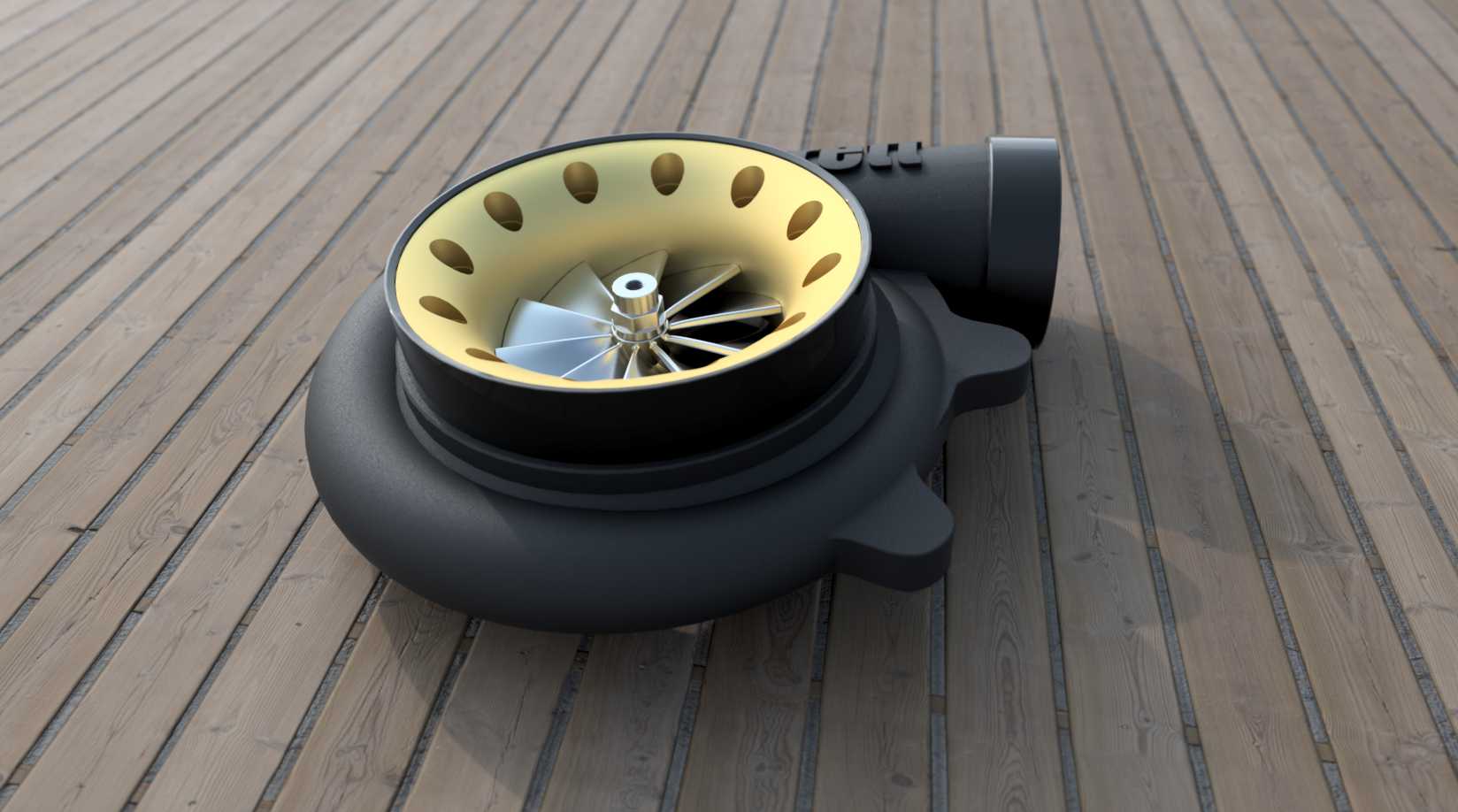

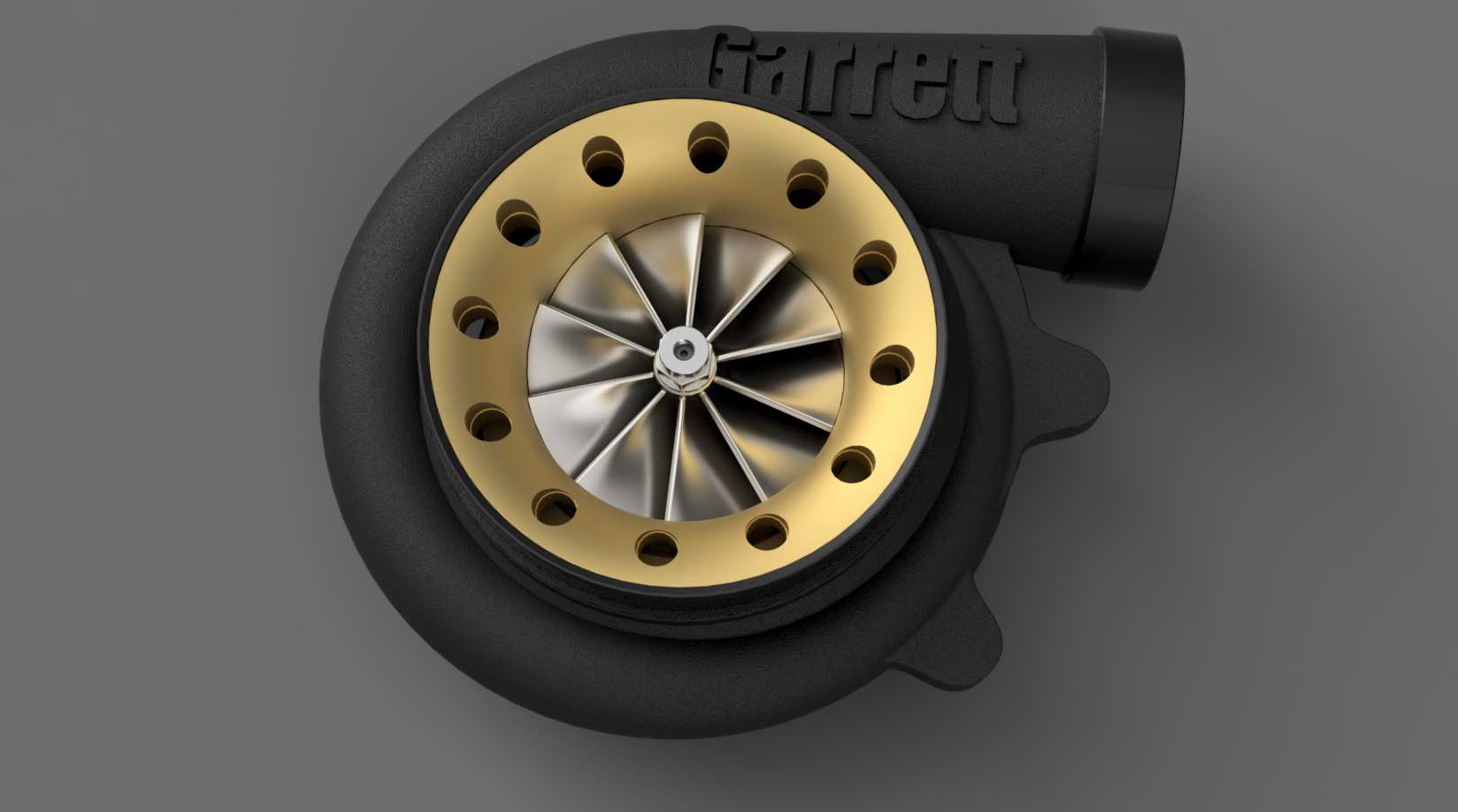

　　从结构设计逻辑来看，整个涡轮分为涡轮壳体、压气机壳体、中间轴承体、涡轮叶轮、压气机叶轮五个核心部分，压气机端采用金色阳极氧化风格的安装法兰面，法兰周向均匀布置12个螺栓过孔，用于和进气歧管侧的出气管路密封连接，孔位的节圆直径、孔径大小都参考了量产GT系列涡轮的通用安装尺寸，适配市面多数主流改装管路的对接标准，不需要额外做转接法兰即可完成装配。压气机叶轮采用前倾后弯的叶片构型，叶片数量为6长6短的长短叶片搭配，这种设计可以在高转速下降低进气紊流，提升压气效率，同时减少叶轮高速旋转时的气动噪声，叶轮中心的锁紧螺母采用标准的细牙螺纹结构，和轴端的配合公差控制在过渡配合区间，保证10万转以上高转速运行时不会出现松脱风险。

　　涡轮壳体采用铸铁类耐高温材质的等壁厚设计，壳体侧面铸有Garrett标识的加强筋结构，既提升壳体的结构刚度，也能在高温废气冲击下减少壳体变形量，涡轮端的进气口采用圆弧过渡的流道设计，减少废气进入涡轮腔时的流动阻力，让废气动能更高效地传递到涡轮叶轮上。中间轴承体部分预留了润滑油道和冷却水道的接口位置，用于接入发动机的润滑系统和冷却系统，保证高速旋转的转轴能得到持续的润滑和散热，避免轴承过热烧蚀。

　　在安装边界设计上，整个涡轮的轴向总长度、径向最大外径都参考了HKS GT6290型号的安装尺寸，压气机端的出气口直径、涡轮端的进气口直径都和同规格量产件保持一致，发动机舱内的安装支架固定点位置也做了通用化设计，适配多数横置、纵置四缸、六缸发动机的改装位，不需要对发动机舱周边的防火墙、管路布局做大规模切割修改即可完成安装。设计过程中参考了大量实装案例的照片，对叶轮和壳体之间的间隙做了合理控制，间隙过小容易在热胀冷缩时出现叶轮擦壳的故障，间隙过大则会降低压气效率，这个间隙值参考量产件的标准控制在0.3-0.5mm区间，兼顾运行可靠性和工作效率。

　　这类涡轮部件在实际使用中，需要和进气泄压阀、排气旁通阀配合工作，压气机壳体上预留了旁通阀的安装接口位置，用户可以根据自己的动力调校需求选择匹配的泄压值，在节气门突然关闭时及时卸掉压气机端的高压空气，避免高压气流冲击叶轮导致转速骤变损坏轴承。外壳的流道内壁做了光滑过渡处理，没有明显的台阶和锐角，减少气流在壳体内的沿程阻力损失，提升整个增压系统的响应速度，在发动机转速达到2500转左右即可建立起正压，减少涡轮迟滞带来的驾驶顿挫感。对于三维建模从业者来说，这类模型的结构拆分完全按照实际生产的装配逻辑来做，每个部件的配合面、安装孔位都符合工程实际的装配要求，既可以用于改装方案的可视化展示，也可以作为动力系统教学的结构演示模型，帮助初学者理解涡轮增压器的工作原理和装配关系。
