12V20A重型带保护盖摇臂拨动开关

　　这款摇臂拨动开关主要面向低压直流控制场景设计，额定承载参数为12V电压下20A通断能力，在工程机械车载电控系统、工业设备低压操作回路、改装车辆电控单元、小型机电设备控制面板中都有广泛适配空间。不同于普通民用小电流拨动开关，该款产品做了重型结构强化，搭配一体式红色防护摇臂盖，能在多粉尘、易误碰的工业作业环境下降低误触发概率，同时防护盖的铰接结构做了阻尼限位设计，拨动操作时不会出现松垮晃动感，操作反馈清晰干脆。

　　从结构设计逻辑来看，开关本体采用方形基座搭配螺纹安装柱的固定形式，安装孔直径为12mm，适配面板开孔公差范围控制在±0.2mm内，可兼容厚度最大6mm的安装面板，不管是金属设备控制柜面板、工程塑料操作台面还是改装车辆的内饰面板，都能通过配套的锁紧螺母实现牢靠固定，不会因为设备运行振动出现松脱移位。基座底部的接线端采用焊片式结构，适配12-16AWG规格的导线压接或焊接，接线后接触电阻控制在极低水平，满负载20A通断时不会出现异常温升，满足长时间连续通电的使用要求。

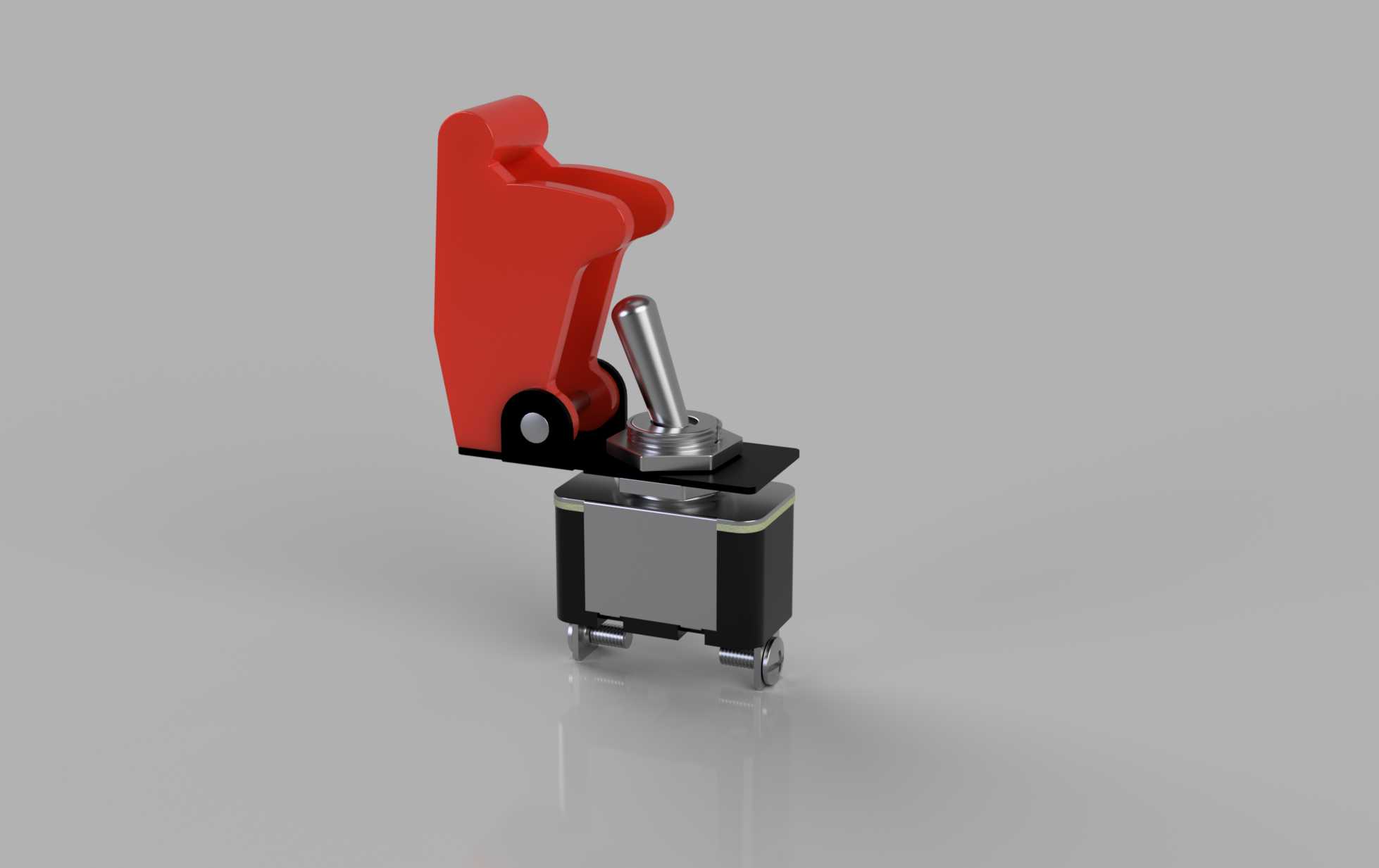

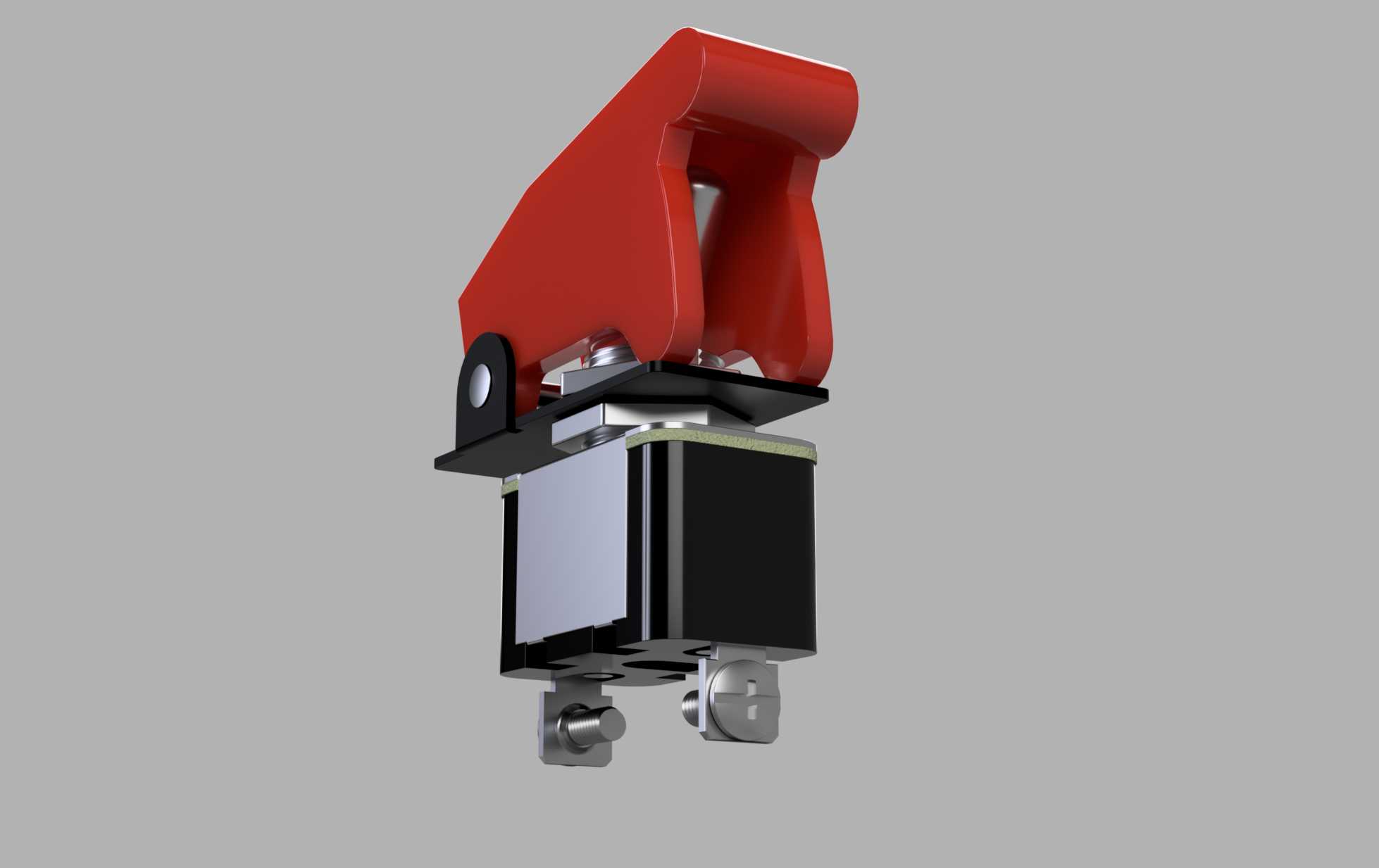

　　防护摇臂的设计是这款开关的核心差异化点，红色的工程塑料摇臂通过金属销轴铰接在开关基座上方，自然状态下覆盖在拨杆外侧，需要操作时先掀开摇臂才能触碰金属拨杆，从结构根源上避免了作业过程中工具剐蹭、肢体误碰导致的回路误通断，在设备急停旁侧回路、动力输出控制回路、车载改装的大功率附件供电回路这类对误操作零容忍的场景下，这种带防护结构的开关比普通无防护拨杆开关的安全冗余高很多。拨杆本身采用不锈钢材质加工，表面做了抛光处理，反复拨动的机械寿命可达万次级，不会因为长期操作出现磨损松旷。

　　开关的整体外形做了紧凑化设计，基座部分的长宽尺寸控制在极小范围内，在密集排布的控制面板上不会占用过多安装空间，相邻开关的安装中心距可以压缩到18mm，适合多回路集中控制的面板布局。基座外壳采用阻燃工程塑料注塑成型，具备一定的耐油、耐弱酸碱腐蚀能力，在车间设备的常规油污环境下不会出现壳体开裂、材质老化变脆的问题，底部的接线端做了防错位设计，不同极性的接线端有明确的结构区分，现场接线时不会出现接反的低级错误。

　　在实际选型适配过程中，这类带防护盖的重型摇臂开关常被用于工程车辆的附加灯光控制、液压机具的动力通断控制、小型自动化设备的手动操作回路、户外作业设备的电源控制等场景，相比普通钮子开关，它的防护结构能适应更恶劣的作业环境，更大的电流承载能力可以直接驱动小功率直流负载，省去中间继电器的转接环节，简化整体电控回路的布线复杂度。建模过程中对各个配合间隙做了精准还原，包括摇臂与基座的铰接间隙、拨杆的摆动行程、安装螺纹的牙距、锁紧螺母的外形尺寸都和实物参数保持一致，可直接用于设备控制面板的虚拟装配验证，提前排查开孔位置、安装干涉、操作空间预留不足等设计问题，减少实物打样阶段的修改成本。
