带提手金属冲孔圆筒过滤篮结构设计

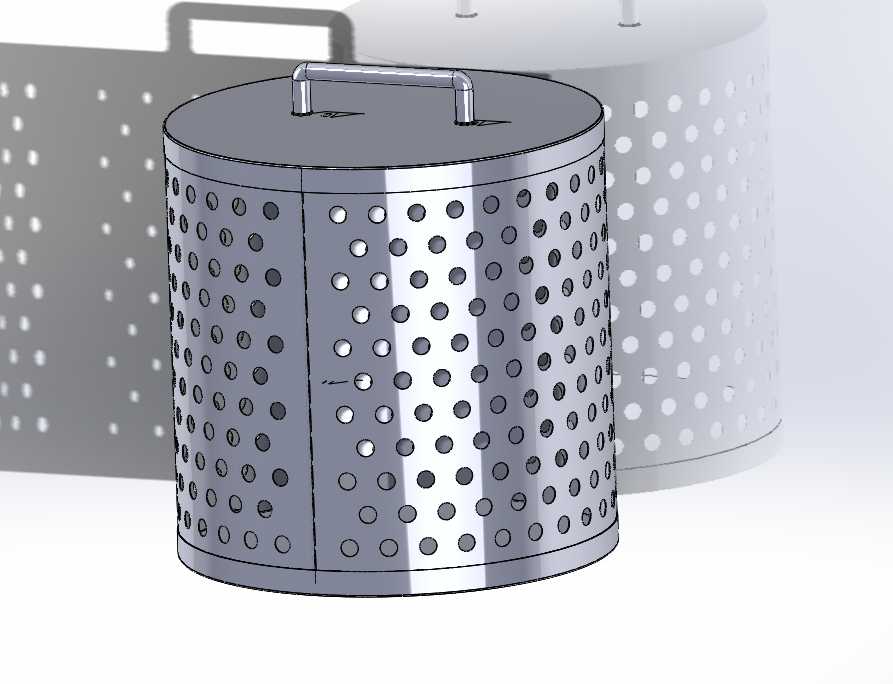

　　这款带提手的冲孔圆筒构件，在工业现场的应用场景覆盖多个工序环节，既可以作为机床冷却系统的过滤篮，拦截切削液中混杂的金属切屑，也能在小型工件热处理工序中作为物料承载篮，配合上下料动作完成工件的转运、浸液、沥干操作，部分食品加工、化工配料场景中，同结构的冲孔篮也可用于颗粒物料的筛分、清洗沥干，适配不同工况下的固液分离、物料承载需求。从功能特性来看，构件整体采用薄壁金属板卷制焊接成型，筒身与端盖均采用均匀排布的冲孔设计，孔位的排布经过受力校核，既保证足够的通流面积，减少流体通过时的阻力，也避免孔位过密导致的结构强度下降，在承载满负荷工件时不会出现筒身变形、焊缝开裂的问题。顶部的一体式提手采用折弯成型结构，与筒盖的连接位置做了局部加强，

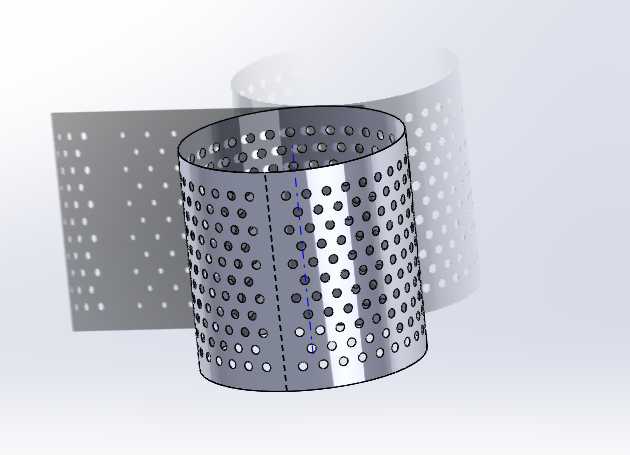

　　提手的握持宽度符合人工搬运的人机工程要求，单人即可完成满料状态下的提拿转运，提手的折弯圆角做了钝化处理，避免搬运过程中划伤操作人员手部。设计过程中，首先根据适用场景的通流需求确定冲孔的孔径与孔距，针对切削液过滤场景，孔径设置为小于常规加工切屑的最小尺寸，避免切屑透过滤网进入冷却循环管路造成泵体堵塞，针对工件清洗场景，孔径设置为小于承载工件的最小外形尺寸，防止工件从孔位掉落。筒身的卷制接缝采用满焊工艺，焊接后打磨平整，避免接缝处残留物料或积液造成锈蚀，筒盖与筒身采用可拆卸的配合结构，配合间隙控制在合理范围，既保证开合顺畅，也不会出现使用过程中盖体脱落的问题。外形尺寸方面，圆筒的直径与高度比例经过优化，适配常见的机床冷却水箱腔体尺寸，

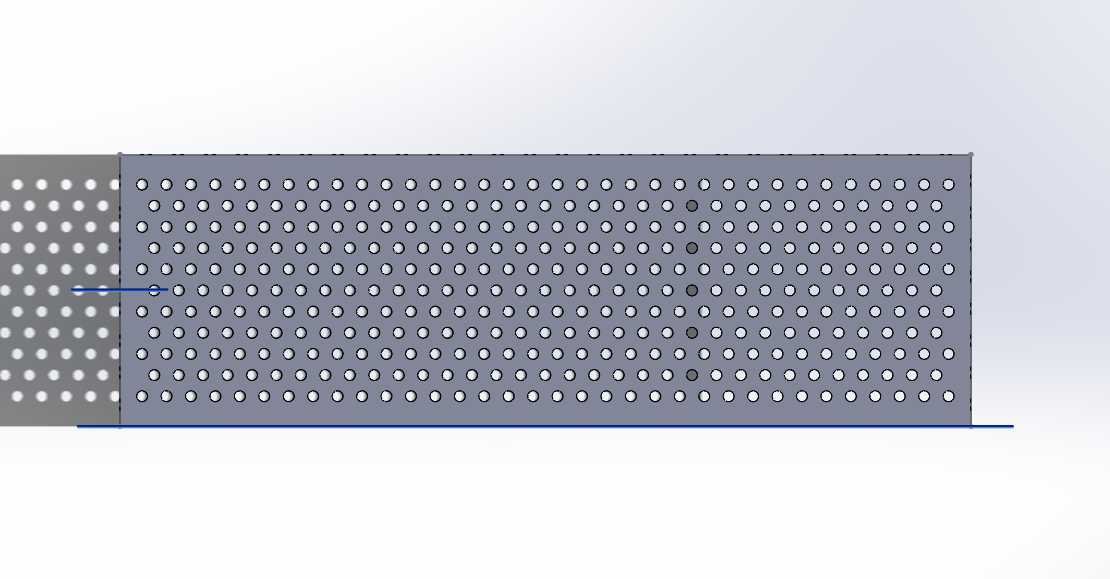

　　放置时不会与水箱内的管路、泵体发生干涉，提手的高度设置满足盖体闭合后提手顶部与筒身底部的堆叠间隙要求，多个同规格篮体可稳定堆叠存放，减少车间仓储的空间占用。安装使用时，该构件无需额外的固定连接件，直接放置在对应腔体的支撑台阶上即可，支撑台阶的接触位置对应筒身底部的卷边加强结构，长期承重不会出现底部变形。筒身的冲孔采用整板数控冲压加工，孔位的位置度误差控制在钣金加工的常规公差范围内，保证冲孔后板料卷制时不会出现孔位错位、接缝不齐的问题，板料的厚度选择兼顾结构强度与整体重量，避免过重导致操作人员搬运负担过大，同时保证在高温工况下使用时不会出现受热变形。针对不同的使用介质，该结构可适配不锈钢、镀锌钢板等不同材质，

　　在腐蚀性工况下选用不锈钢板材时，焊接位置做钝化处理，提升整体的耐腐蚀性能，延长构件的使用寿命。在机床加工场景中使用时，该过滤篮可直接放置在冷却水箱的回流口位置，切削液带着切屑回流时，切屑被拦截在篮体内，定期提出篮体清理切屑即可，无需排空水箱进行整体清理，大幅降低设备维护的工作量，清理过程中提手的结构设计可配合车间内的简易吊具使用，当切屑积存较多重量较大时，可通过吊具勾住提手将篮体吊出，避免人工搬运的负重风险。筒底的结构同样采用冲孔设计，保证沥干时液体可快速从底部流出，不会在篮体内积存残留，底部边缘做卷边处理，放置时不会刮伤支撑面的涂层或台面，同时卷边结构提升了筒底的径向强度，放置在不平整的支撑面上时也不会出现筒底变形。
