多关节回转式机械夹爪机械手结构

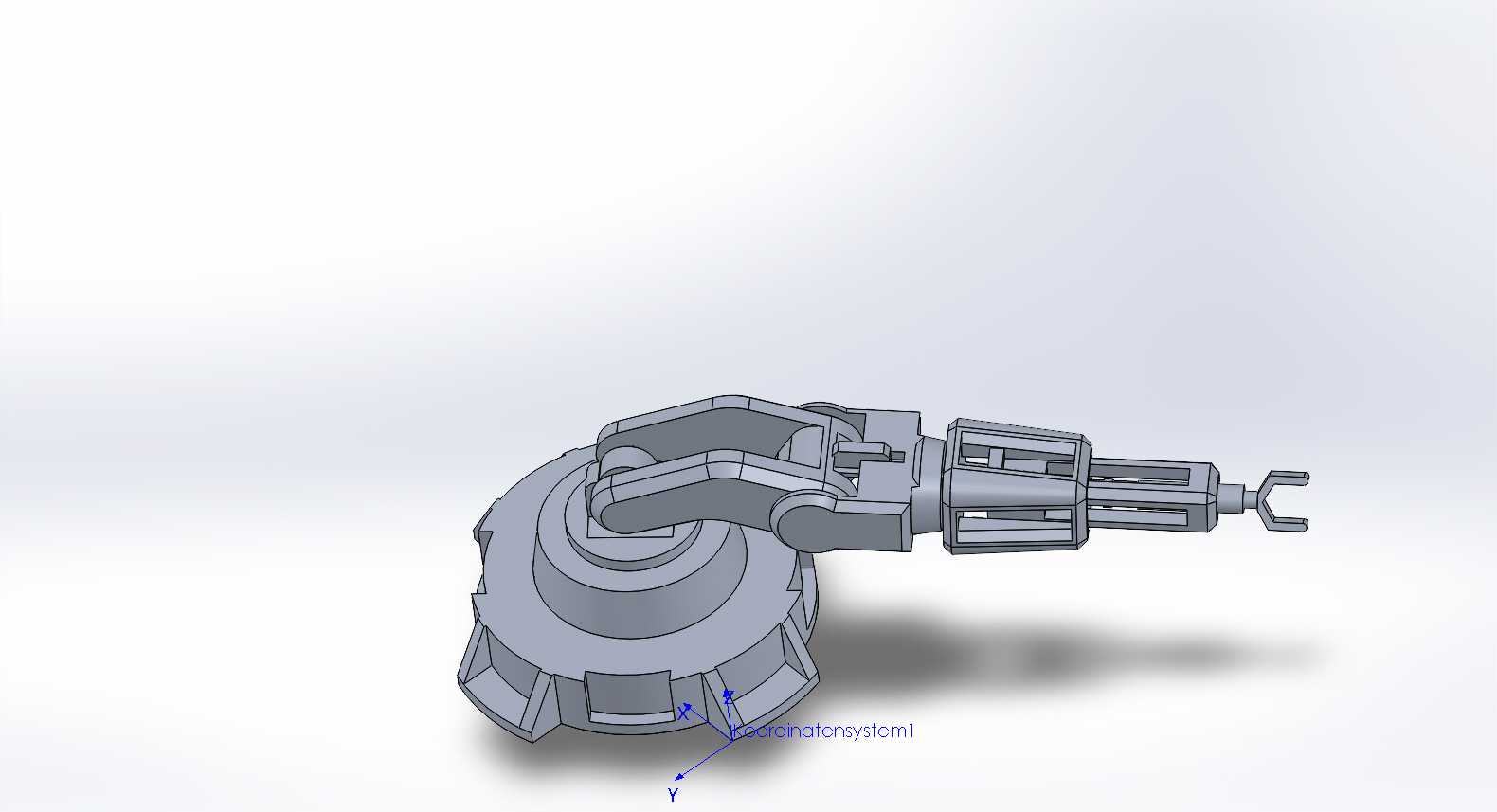

　　这套结构围绕小型工位内的取放、转运和姿态调整需求展开，主体由回转基座、多段铰接臂、夹持末端以及连接关节组成。基座采用带外缘齿形轮廓的盘式结构，既承担整机支撑，也为旋转驱动或定位啮合预留结构边界；盘体上方设置同轴凸台，臂体第一关节通过回转副与凸台连接，使机械臂能够在水平面内完成大范围角度摆动。臂部采用分段式布局，靠近基座的第一段承担主要承载，截面以厚实的箱形轮廓为主，可降低悬臂状态下的挠度；中段通过铰链与前臂连接，关节处保留销轴和限位配合面，便于实现俯仰动作；末端段延伸为平行导向结构，前端配置叉形夹爪，可对小型零件进行夹持、拨取或定位。

　　从实际应用看，这类机械手适合布置在自动化生产线、机床上下料工位、检测分拣单元以及教学实训平台中。回转基座负责改变工作朝向，多关节臂负责把末端送到目标坐标，夹爪则完成与工件的直接接触。各段长度在建模时按工作半径逐级分配：基座直径决定底部安装空间，第一段臂长影响举升能力，前臂长度决定最远抓取距离，末端夹爪开口则影响可夹持工件尺寸。安装边界上，底部盘体需要固定在工作台或支架上，周围应留出臂体旋转扫掠空间，避免夹爪在极限姿态下与周边料盘、护栏或设备本体发生干涉。

　　设计思路上，结构没有采用封闭外壳，而是把关节、连接块和受力轮廓直接表达出来，便于观察运动关系。基座齿形外缘既可作为手动旋转调节的受力部位，也可在后续设计中与棘轮、齿轮或锁紧机构配合。臂体连接处采用叠加式耳板和销轴布局，这种形式加工简单、装拆方便，也利于在样机阶段调整关节阻尼。末端执行器采用对称叉口，适合夹持轴类、块状或规则小型零件；若更换为平行夹指、真空吸盘或探针，同一臂体也可扩展为检测、装配或搬运机构。

　　建模时需要重点控制关节轴线的空间关系。基座回转轴、第一臂俯仰轴、第二臂铰接轴以及夹爪开合方向应保持明确的几何约束，任何轴线偏移都会在运动仿真中表现为干涉或姿态偏差。臂段之间的配合面不宜过薄，尤其是铰链根部和悬臂末端，要在轻量化与刚性之间取得平衡。盘式基座底部应预留紧固件安装孔或定位止口，若用于高速循环工位，还需校核连接螺栓的剪切和倾覆力矩。夹爪前端叉口需要设置导入斜面，使工件在轻微偏差下仍能顺利进入夹持位置；叉口内侧可增加垫片或防滑纹，以提高接触稳定性。

　　在整机布局中，线缆和驱动元件可沿臂体侧面或内部通道敷设，关节处保留弯曲余量，避免反复转动后拉扯。若采用气动或电动驱动，基座内部可容纳阀组、电机或减速元件，臂段外侧则安装缸体、连杆或传动件。对于教学和方案验证场景，该结构能够清晰展示回转、俯仰、伸缩夹持等动作之间的配合；对于工程设计场景，它也可作为轻型机械手的概念样机，进一步补充驱动选型、公差配合、材料厚度和末端负载校核。整体造型紧凑，关节层次分明，既体现了机械臂的运动逻辑，也保留了后续细化设计所需的结构接口。
